    По умолчанию небольшой тюнинг задних фонарей

    Началось всё с того, что меня достало менять лапочки в задних фонарях, там в каждом фонаре по четыре лампочки и если хотя бы одна перегорит, то сразу портиться картина, решил сделать на светодиодах габариты, тормоз и противотуманки.
    Еще у меня автомат и часто горит лампа тормоза в пробках, когда последний раз менял лампочку, то держатель цоколя уже разваливался, пластмасса вся высохла.
    Ну примерно так получилось, проект не бюджетный, но хотелось определенный дизайн реализовать.

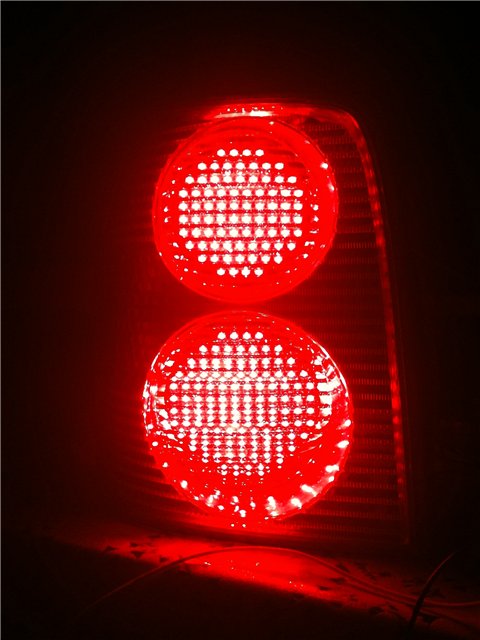

    Цифровой фотоаппарат не передает полной картины, когда фотографируешь светодиоды, так что в реальности немного лучше выглядит.

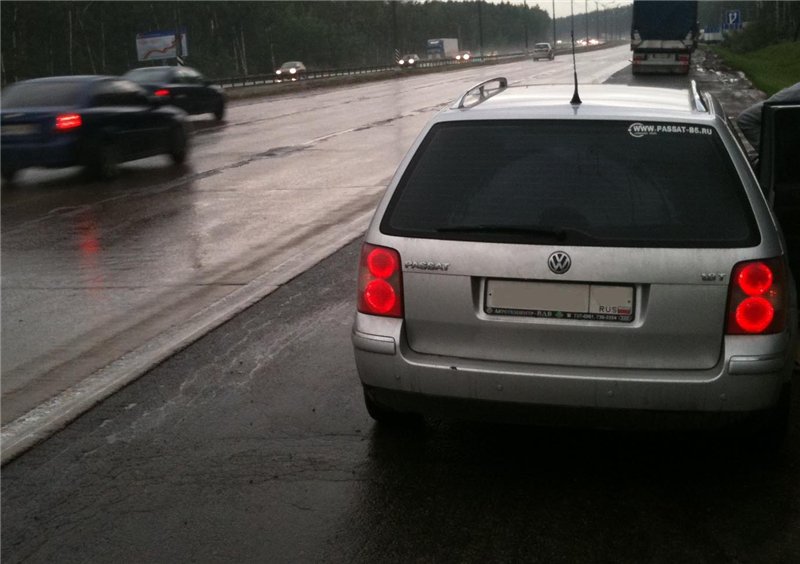

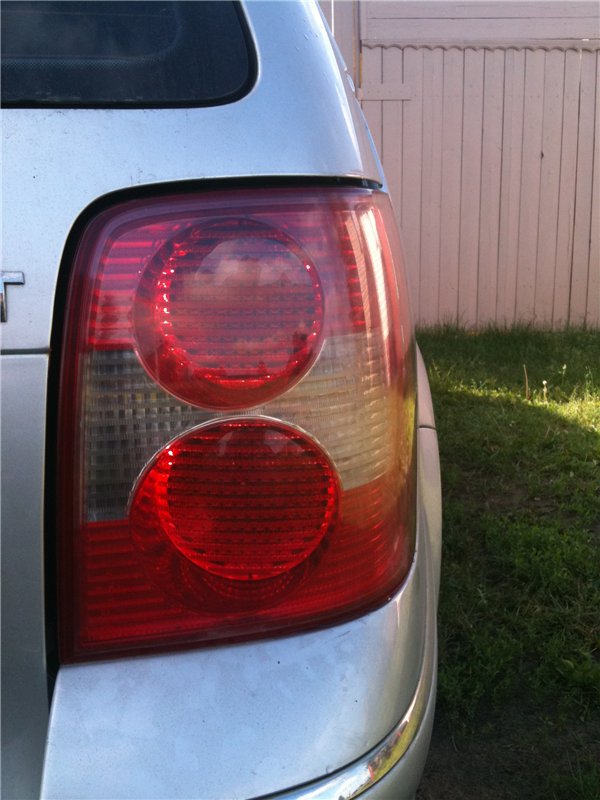

    Вот сравнение со штатным

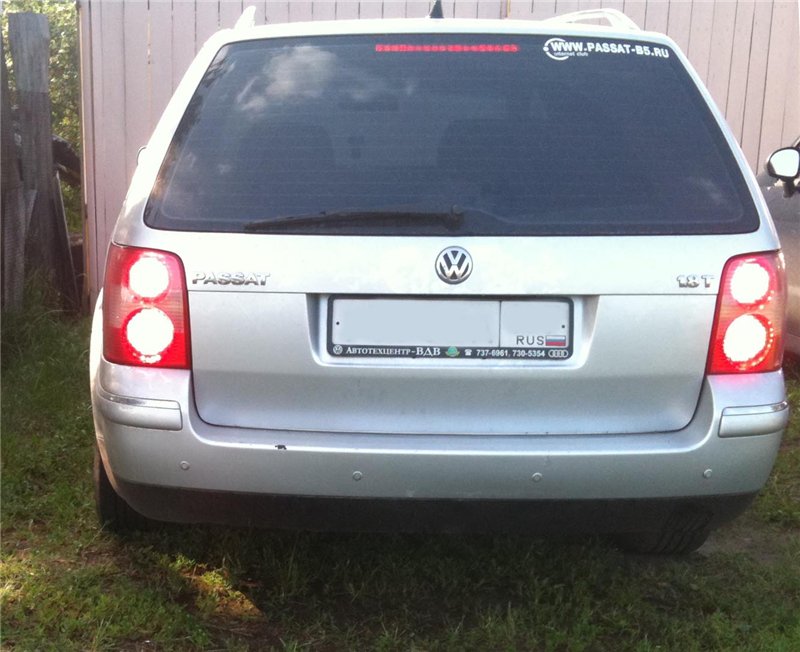

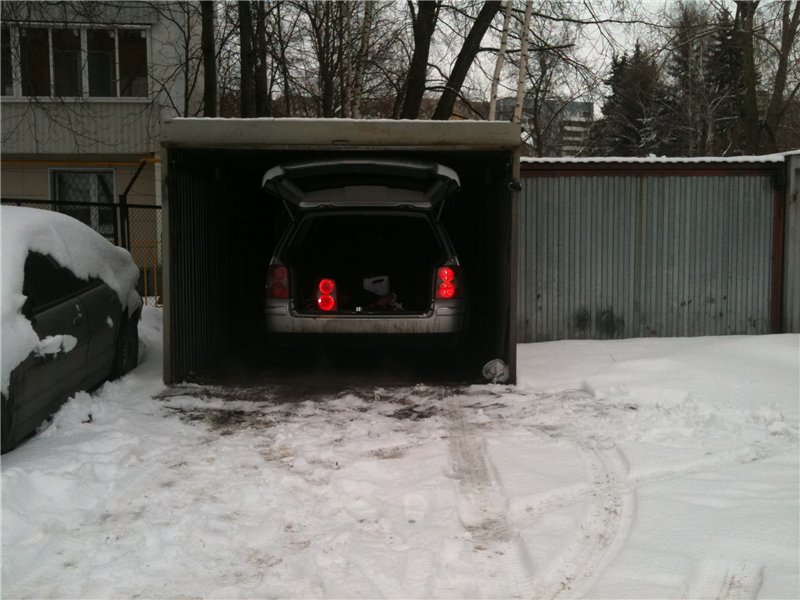

    Вот так получилось










    Особую благодарность хочу выразить pediatr1 за предоставленный фонарь для экспериментов и AWAS за советы по модернизации блока питания.
    Последний раз редактировалось witnessx; 13.06.2012 в 23:28.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  2. #2
    Passat Аватар для diavol
    Регистрация
    20.09.2010
    Адрес
    Мосвка Юг
    Возраст
    31
    Сообщений
    1,793
    Спасибо +
    Получено: 13
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    Круто Володь ты сам делал?...или контора?..
    VW Passat B5+ 1.8T AWM мкпп/chip/R17/bi-xenon/fmic/led stop - Продан!
    VW Passat B6 1.8
    TSI BZB 2008/Tiptronic/Highline

  3. #3
    Знатный Перец Клуба VW Passat B5! Аватар для Domingos
    Регистрация
    04.02.2012
    Адрес
    Россия, Мытищи.
    Сообщений
    5,742
    Спасибо +
    Получено: 156
    Отправлено: 281

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, Мне понравилось, что как из чего, подробности будут
    VW Passat B5+ 1.8T AWT
    VW Passat B7 1.8 TSI CDAB

  4. #4
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    3 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от diavol Посмотреть сообщение
    Круто Володь ты сам делал?...или контора?..
    Делал сам.

    Сам процесс изготовления довольно колхозный:

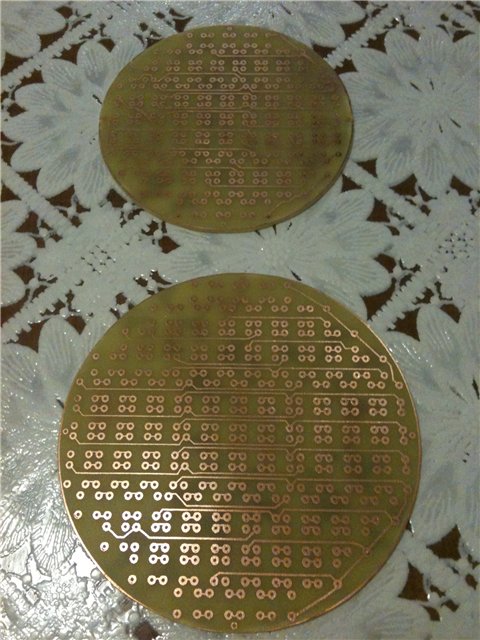

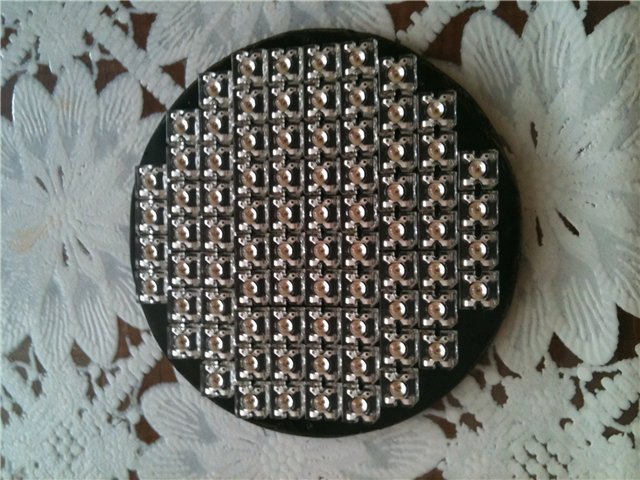

    Сделал заготовки, в светорассеивателе шаг 8 мм, поэтому расстояние между светодиодами соответственно 8 мм.

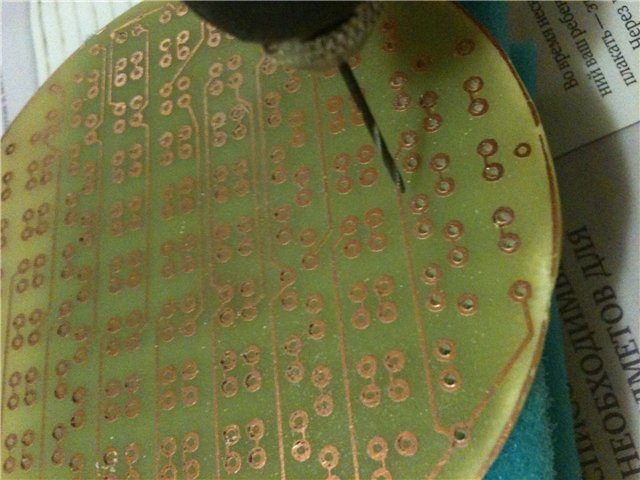

    затем насверлил всего навсего ~ 1600 дырок

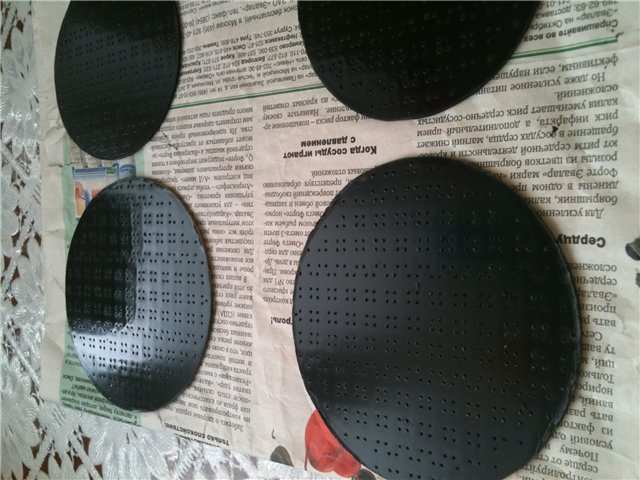

    Для контрастности пришлось покрасить, а то платы совсем прозрачные получились.

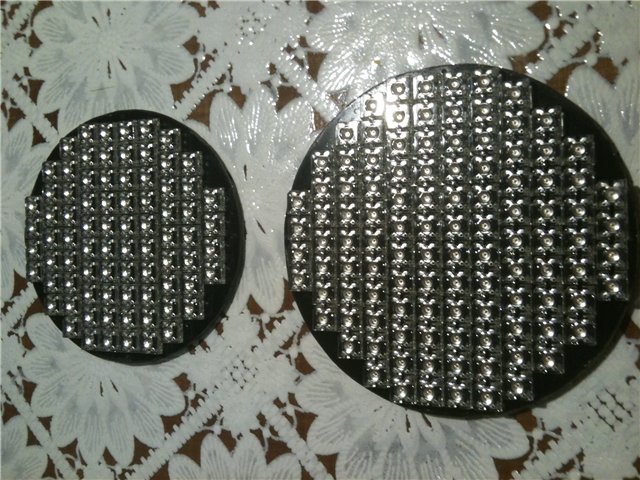

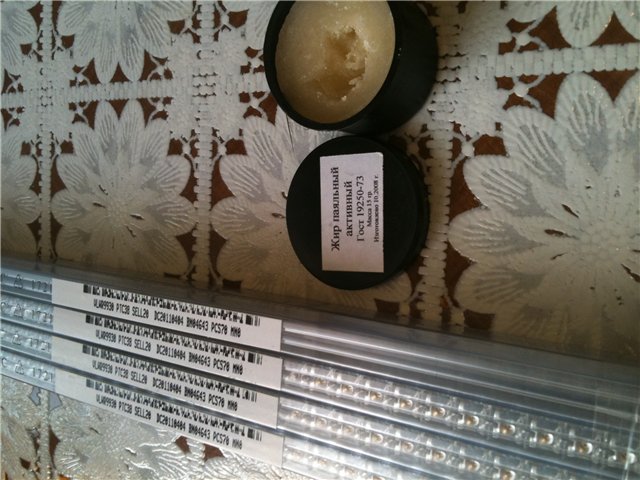

    Далее лудим и пояем

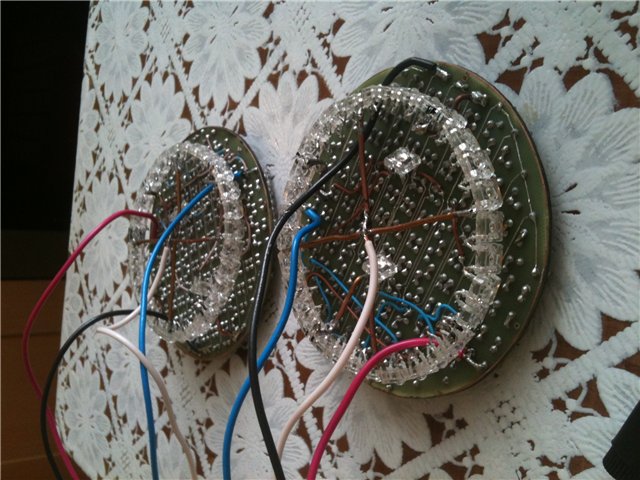

    Затем делал кольцо для габаритов


    Закрепил кольцо на небольшой высоте


    И всё закрепил в фаре, диаметр кругов на 1,5 см меньше отражателей, для прохода света габаритов с тыльной стороны
    Последний раз редактировалось witnessx; 13.06.2012 в 23:30.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  5. #5
    Phaeton Аватар для А л е к с а н д р
    Регистрация
    31.03.2009
    Адрес
    Россия, Московская область, Москва где-то рядом
    Возраст
    30
    Сообщений
    3,250
    Записей в дневнике
    1
    Спасибо +
    Получено: 27
    Отправлено: 69

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, молоток!
    VW Passat B5 97, 1.8T AEB, седан, ручка, климат, немец, зимой в 18ых тапочках с 225ыми стельками
    Для сердечка пьём только 98

  6. #6
    Passat Аватар для diavol
    Регистрация
    20.09.2010
    Адрес
    Мосвка Юг
    Возраст
    31
    Сообщений
    1,793
    Спасибо +
    Получено: 13
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    delete
    VW Passat B5+ 1.8T AWM мкпп/chip/R17/bi-xenon/fmic/led stop - Продан!
    VW Passat B6 1.8
    TSI BZB 2008/Tiptronic/Highline

  7. #7
    Passat Аватар для Владимир82
    Регистрация
    07.12.2009
    Адрес
    Россия, Кострома44
    Возраст
    35
    Сообщений
    1,047
    Спасибо +
    Получено: 17
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Привет.Тоже хочу переделать на диоды.
    Молодец хорошо получило
    G.W Xover H5 2012 2.4 МКПП ​+ Январь 5.1.

  8. #8
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,262
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,377
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Прикольно. Но это как сделать в домашних условиях я не представляю.
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  9. #9
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, не вижу стабилизатора тока...
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  10. #10
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Прикольно. Но это как сделать в домашних условиях я не представляю.
    Я делал всё дома, на кухне. Не сложнее чем в гаражных условиях поставить фронтальник

    --- Добавлено чуть позже ---

    Цитата Сообщение от TheTERMINATOR Посмотреть сообщение
    не вижу стабилизатора тока...
    Я сделал отдельный блок питания, на трёх мощных стабилизаторах, в алюминиевом корпусе закрепил в отсеке для аптечки. https://passatworld.ru/showthread.php?t=186038
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  11. #11
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от witnessx Посмотреть сообщение
    Я сделал отдельный блок питания, на трёх мощных стабилизаторах, в алюминиевом корпусе закрепил в отсеке для аптечки.
    Респект!
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  12. #12
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    11.07.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    49
    Сообщений
    6,329
    Записей в дневнике
    3
    Спасибо +
    Получено: 311
    Отправлено: 343

    0 Вы не можете благодарить!

    По умолчанию

    Ух ты! Красатища то какая! Супер!
    VW Passat 3BG 2002, 1.8T AWT+ чип, CLIMA. ручка.

  13. #13
    Touareg Аватар для Михаил
    Регистрация
    29.07.2009
    Адрес
    Россия, Кубинка
    Возраст
    29
    Сообщений
    2,733
    Спасибо +
    Получено: 59
    Отправлено: 57

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, ставь на производство! будет спрос!
    а та ваще крутотища!
    pay it forward

  14. #14
    Passat Аватар для diavol
    Регистрация
    20.09.2010
    Адрес
    Мосвка Юг
    Возраст
    31
    Сообщений
    1,793
    Спасибо +
    Получено: 13
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, Володь....поможешь мою идейку осуществить?...там гораздо меньше светодиодов... тупо кольцо выложить на плате..я хочу сделать габарит на сопротивлении допустим он будет гореть в пол накала...а когда жмёш стоп то в полную....это тупо после сопротивление вешается плюс... у меня на 09 стояли модули ..я так делал..)..было супер....желания нет полностью заполнять фонарь светодиодами.... есть фонарь для этого у меня (седан)
    VW Passat B5+ 1.8T AWM мкпп/chip/R17/bi-xenon/fmic/led stop - Продан!
    VW Passat B6 1.8
    TSI BZB 2008/Tiptronic/Highline

  15. #15
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию

    diavol, Сань помочь конечно могу, но у меня долгая реализация подобных проектов в среднем около года https://passatworld.ru/showthread.php?t=144511. Скажу сразу, что с сопротивлениями я не люблю работать, так как очень нестабильное напряжение в машине,я всегда использую стабилизатор напряжения, в нём можно делать переключение между габаритами и тормозом - это надежнее и более точно можно подстроить напряжение.

    Самое сложное это разработка крепления в фаре, я фару не вскрывал, просто аккуратно выломал лишний отражатель и запихнул сзади. При установке и разработке расположения светодиодов нужно учитывать конструкцию светорассеивателя, иначе будет некрасивый рисунок.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  16. #16
    Pointer
    Регистрация
    01.02.2012
    Адрес
    Москва
    Сообщений
    66
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    +1 круто получилось

  17. #17
    Passat Аватар для diavol
    Регистрация
    20.09.2010
    Адрес
    Мосвка Юг
    Возраст
    31
    Сообщений
    1,793
    Спасибо +
    Получено: 13
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, мне полностью делать не надо...).. мне колечки...на плате готовые со стабилизатором...остальное я сам)..грубо говоря...20 диодов с отражателями на одном кольце....или...платы сделать..светлить...паять я сам...далее привезу тебе ты их как надо спаяешь и стабилизатор повесиш...много на самом деле вариантов.....поворотник и задних ход будут сток...
    VW Passat B5+ 1.8T AWM мкпп/chip/R17/bi-xenon/fmic/led stop - Продан!
    VW Passat B6 1.8
    TSI BZB 2008/Tiptronic/Highline

  18. #18
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию

    diavol, здесь надо много обсуждать, во-первых нужны точные размеры колец, во-вторых определиться с типом светодиодов. Если честно, то этот вариант со светодиодами "пиранья" мне не очень по душе, я считаю лучше делать из мощных светодиодов 1W, на алюминиевом радиаторе с линзами.

    Да, у меня светодиоды стоят без отражателей.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  19. #19
    Passat Аватар для diavol
    Регистрация
    20.09.2010
    Адрес
    Мосвка Юг
    Возраст
    31
    Сообщений
    1,793
    Спасибо +
    Получено: 13
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от witnessx Посмотреть сообщение
    я считаю лучше делать из мощных светодиодов 1W, на алюминиевом радиаторе с линзами.
    как это выглядит?
    Цитата Сообщение от witnessx Посмотреть сообщение
    десь надо много обсуждать, во-первых нужны точные размеры колец
    у меня есть разбитый фонарь....размер колец несложно будет определить...это не самое главное...
    VW Passat B5+ 1.8T AWM мкпп/chip/R17/bi-xenon/fmic/led stop - Продан!
    VW Passat B6 1.8
    TSI BZB 2008/Tiptronic/Highline

  20. #20
    Phaeton Аватар для Foxs89
    Регистрация
    20.10.2011
    Адрес
    Мытищи
    Возраст
    28
    Сообщений
    4,670
    Спасибо +
    Получено: 160
    Отправлено: 69

    0 Вы не можете благодарить!

    По умолчанию

    зачетненько так
    1.8Т 6МКПП
