В предыдущей статье описана замена подушки безопасности руля.
Теперь разберем замену подушки переднего пассажира и передних боковых подушек, а также датчиков бокового удара.

Схема расположения подушек и датчиков в салоне Passat:


Замена подушки переднего пассажира "N131".
Тут все просто.
Для замены подушки необходимо открыть крышку, поддев её отвёрткой


Открутить 4 болта на 10, и отсоединив разъём - вынуть её. (4Нм затяжка болтов)
Также ЭЛЬЗА рекомендует заменить опорный кронштейн подушки после срабатывания.

Замена подушек "N199/N200" и датчиков бокового удара "G179/G180".

Для того чтоб подобраться к датчикам G179/G180, необходимо снять сидение с полозов и отодвинуть его назад.
Для этого откручиваем 2 болта, предварительно сняв заглушки

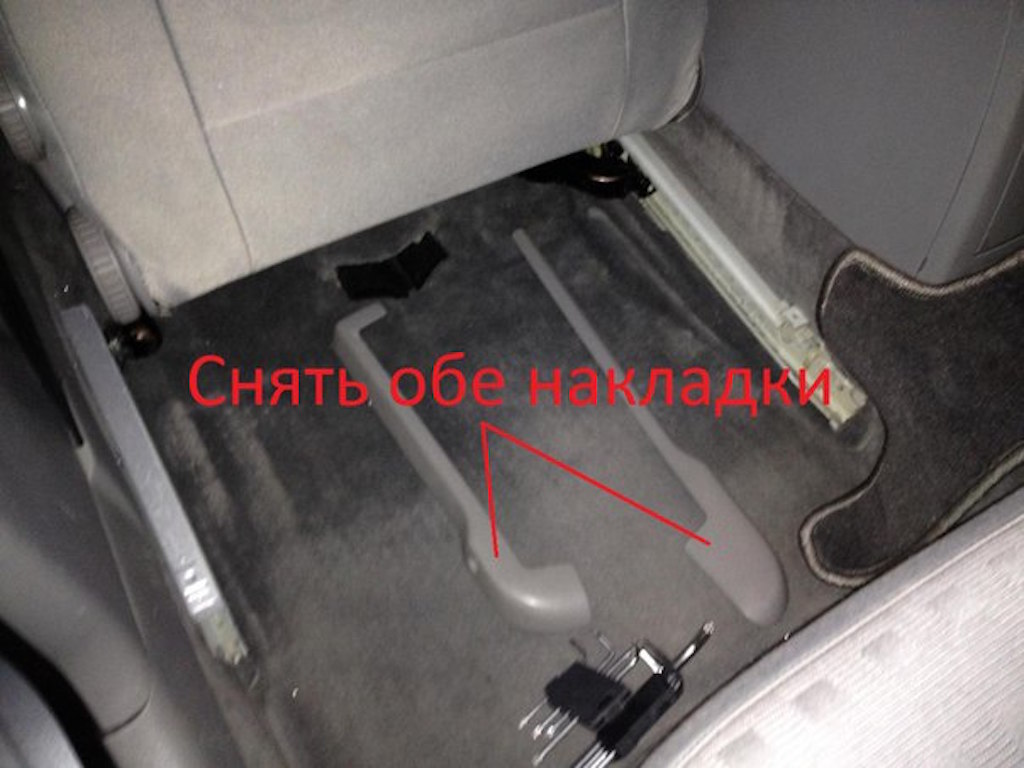

И снимаем накладки

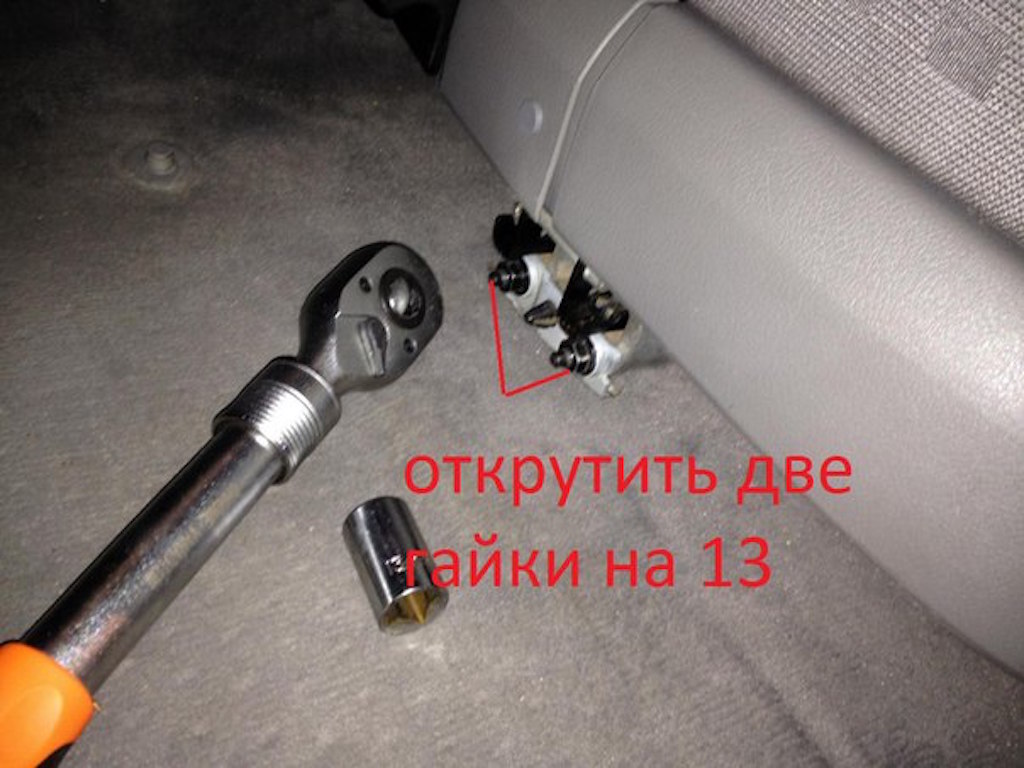

Далее откручиваем 2 гайки на 13 впереди сидения


и отодвигаем сидение назад

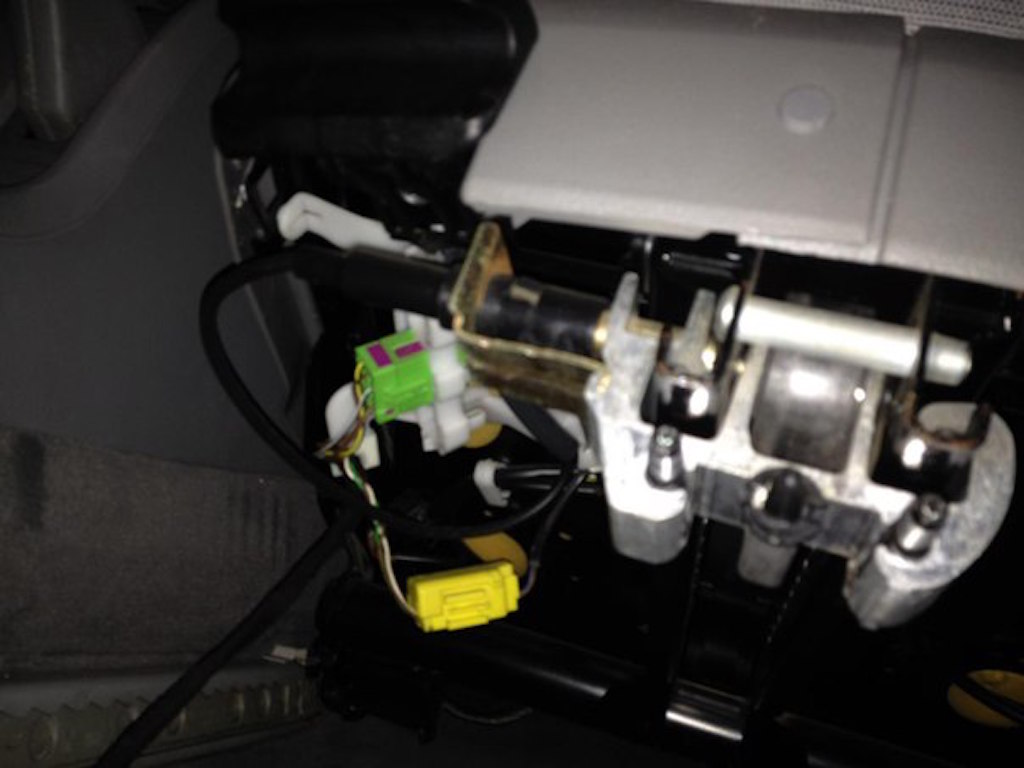

но не полностью, так как к нему подключены провода


После отключения проводов открепляем защёлку на кронштейне и полностью вынимаем сидение из салона.


Теперь чтоб подобрать к самому датчику необходимо приподнять пол.
Для этого необходимо снять накладку закрывающую блок клемм с данной стороны, сняв с него заглушку и выкрутив саморез (с водительской стороны также рукоятку капота, удобней снимать при снятой нижней части панели с стороны водителя)



После этого поднимаем порог вверх и снимаем его до средней стойки, вынув из под ремня и открыв заднюю дверь вытаскиваем его дальше.
Подняв пол на возможное расстояние на месте переднего крепления сидения видим чёрный датчик, прикрученный 2 болтами


Откручиваем их и нажав на чёрную часть в сторону датчика на разъёме снимаем его.
Едем в магаз и покупаем !!! ТОЧНО ТАКОЙ ЖЕ!!! в противном случае будет ошибка по нему так как блок и датчики с разными индексами могут не заработать.

Замена "N199/N200".
Так как сидение у нас снято то это будет сделать проще
Для этого надо будет снять обшивку спинки сидения.

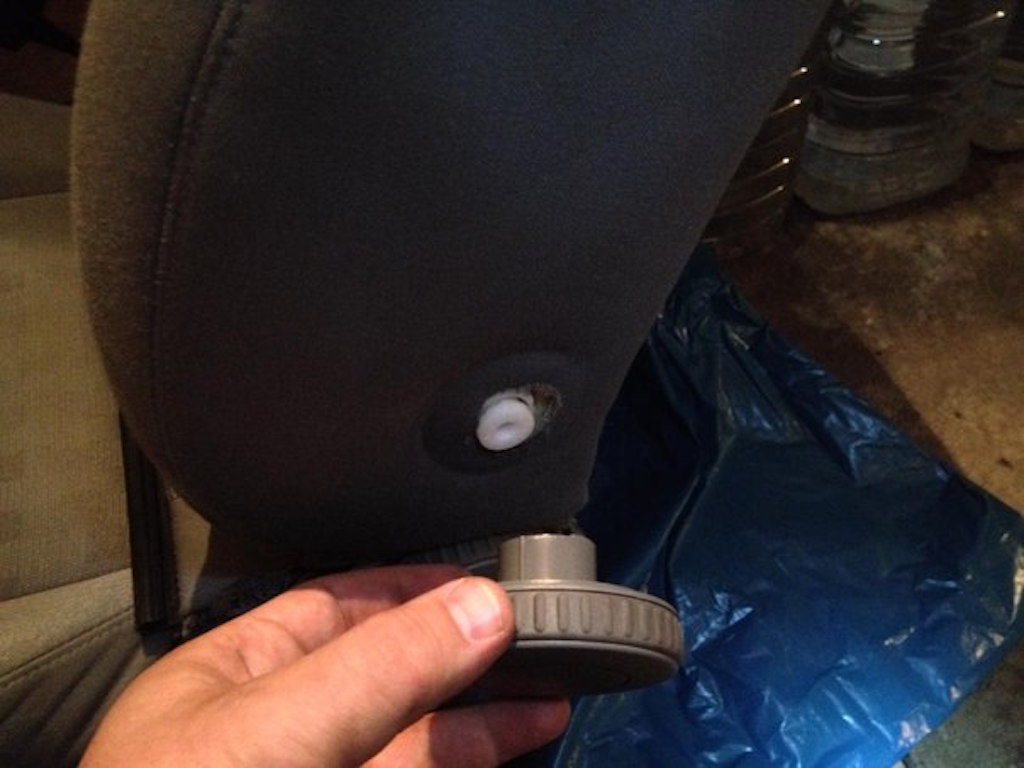

Для начала снимаем подголовник и колёсико регулировки поясницы, потянув его на себя

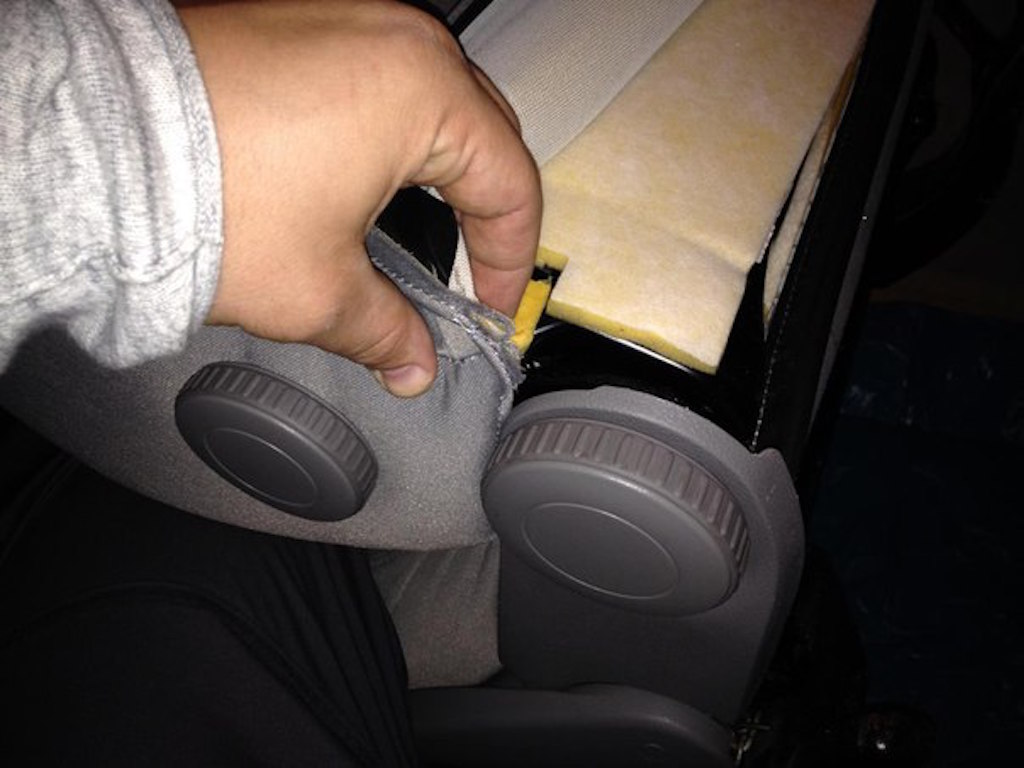

Далее складываем сидение до максимума, чтобы можно было раскрепить обшивку

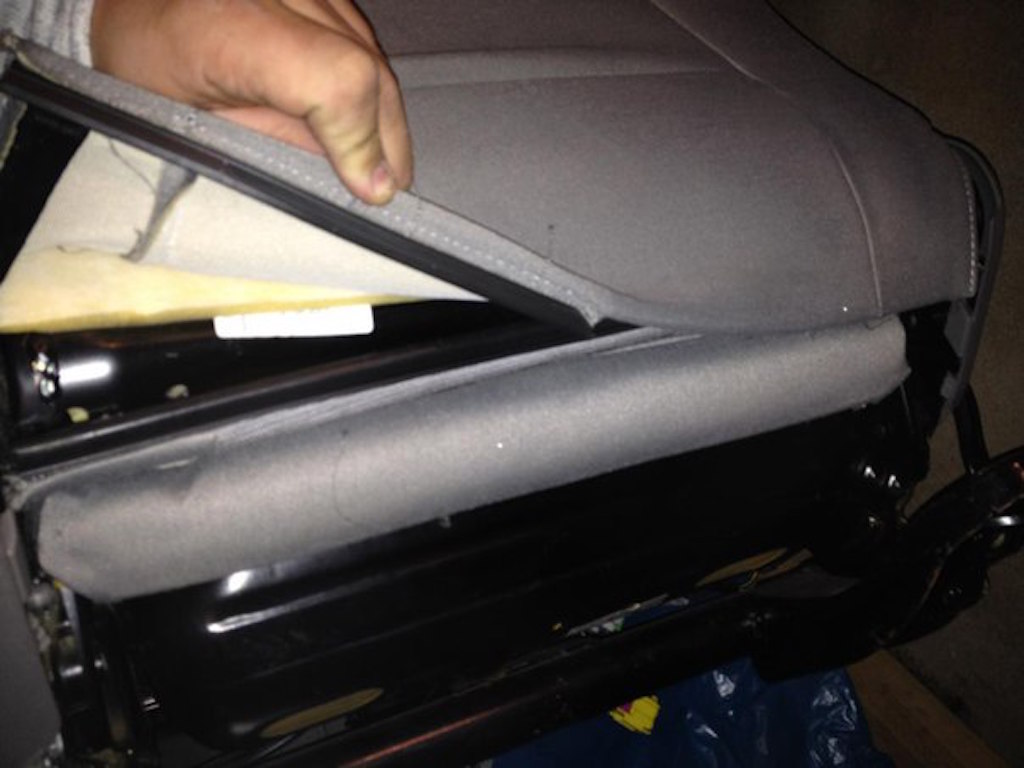

Далее раскладываем сидение до нормального состояния и начинаем снимать обшивку



Приподняв немного обшивку, не забываем отсоединить обогрев спинки сиденья


и сразу проверяем его провода, так как сидение часто любят покрутить, особенно если много водителей, чтоб потом не столкнуться с замкнувшими проводами

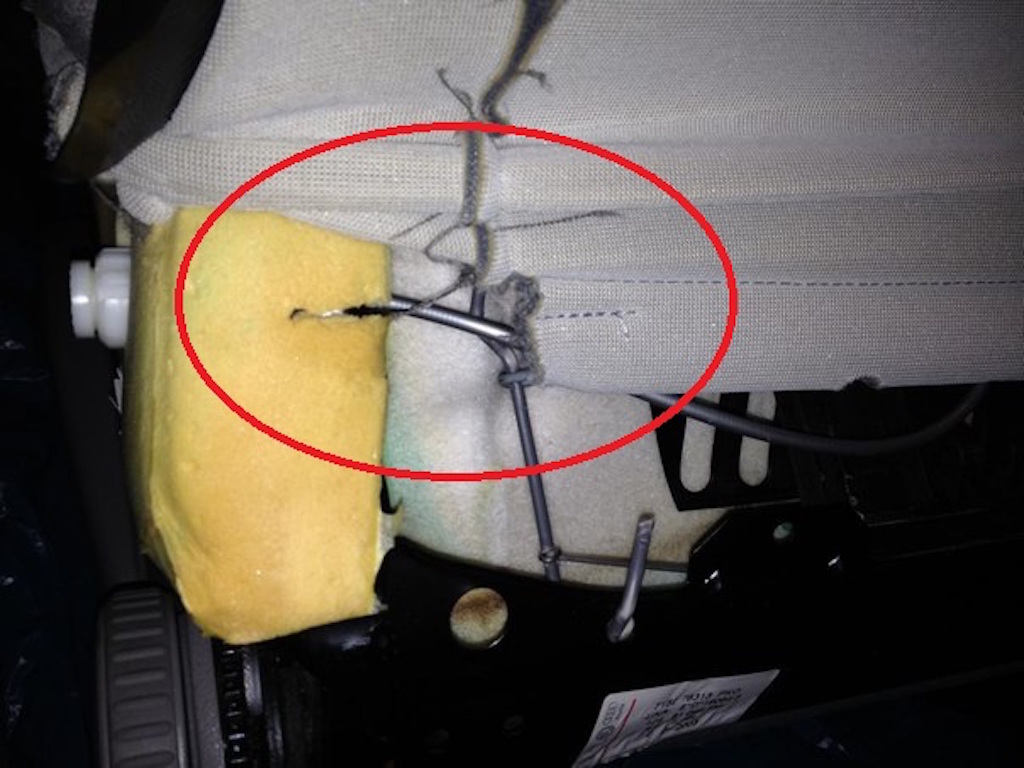

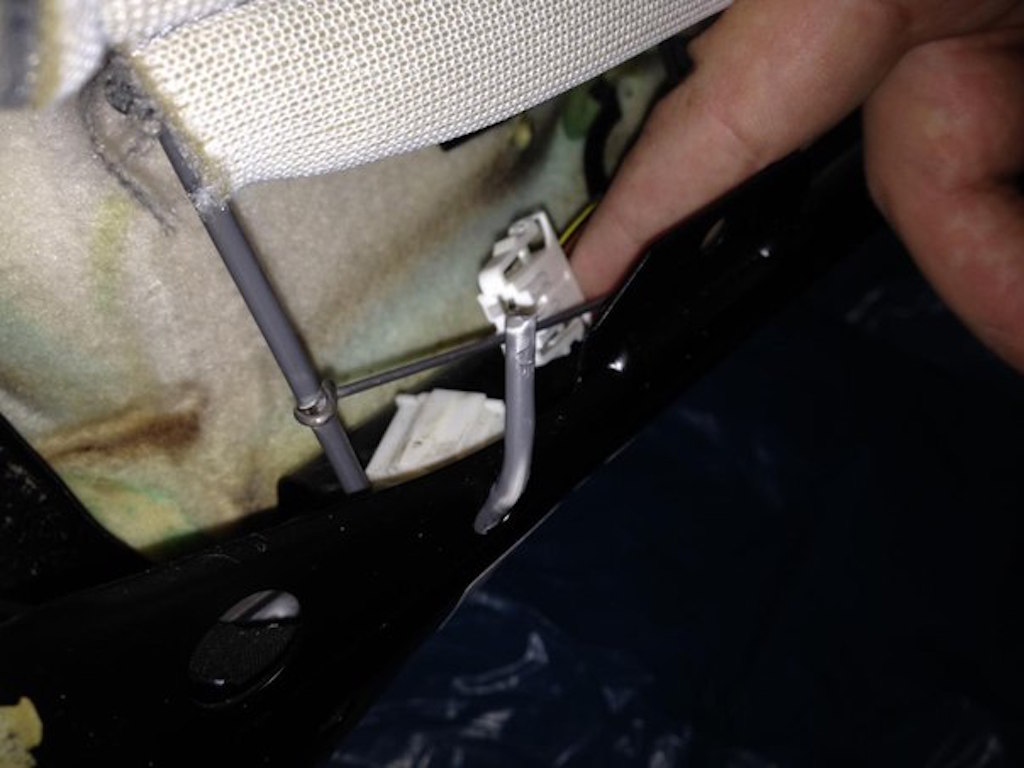

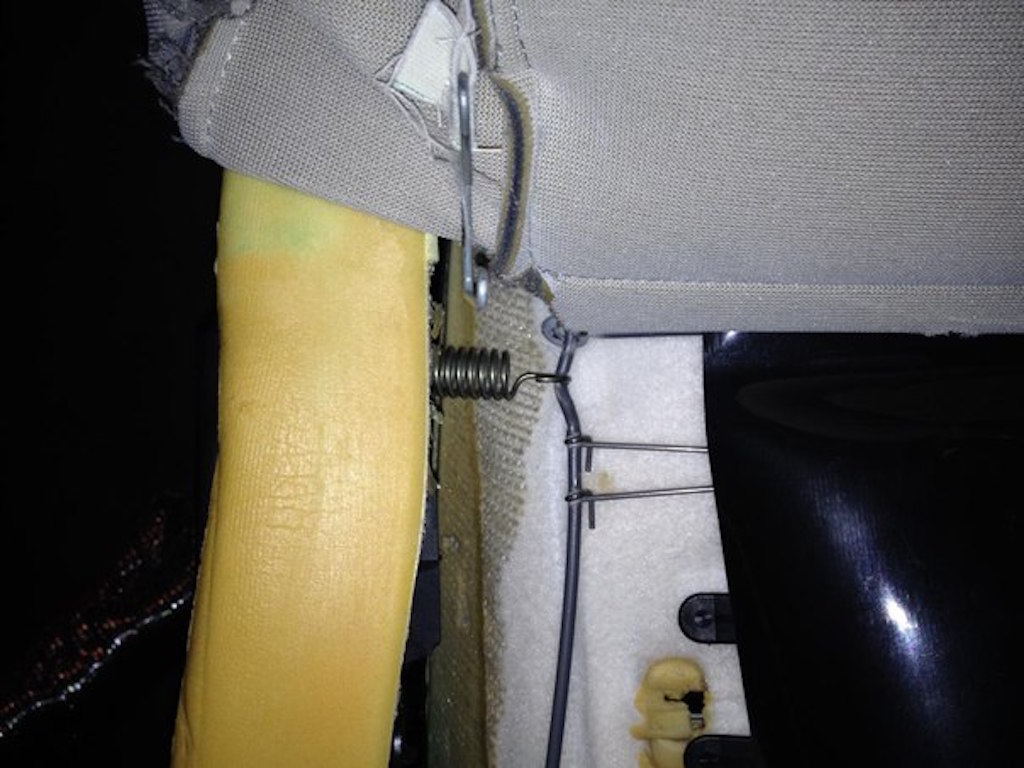

Также сзади есть много натягивающих струнок и крючков

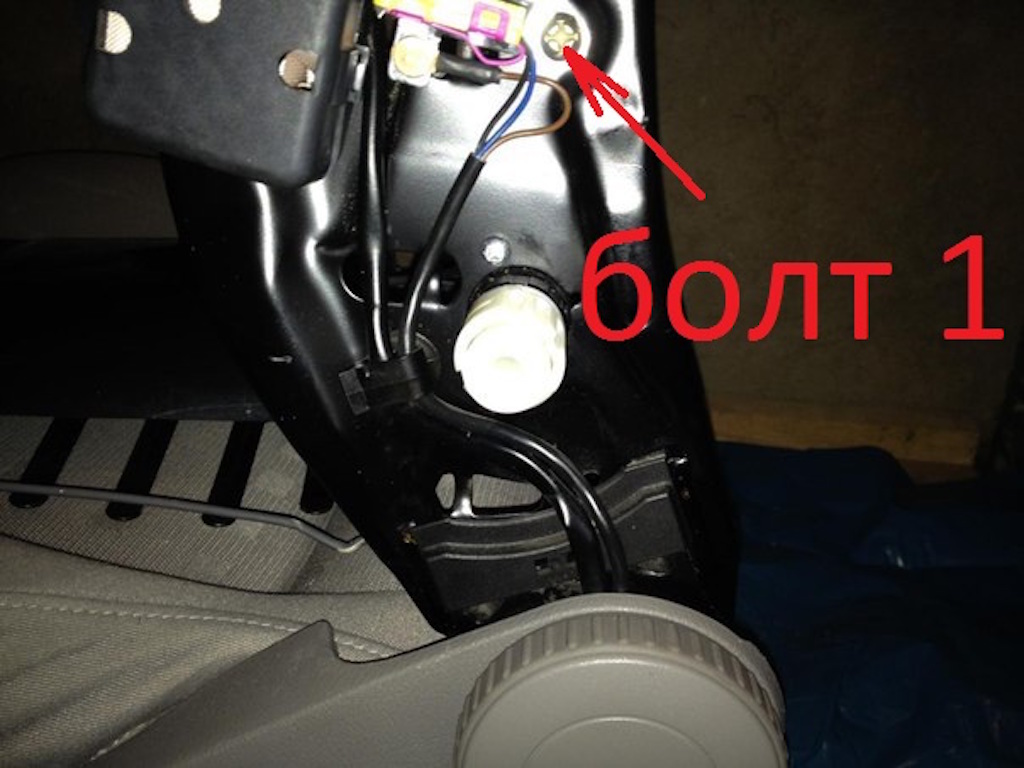

Подняв обшивку чуть больше половины есть возможность подобраться к 2 болтам крепления подушки



Откручиваем их и снимаем подушку.
Сборку производим в обратной последовательности, не забыв всё подключить и закрепить.
