Добрый день форумчане!

Одним прекрасным вечером обнаружил лужицу вытекшей ОЖ под передним бампером.
Выяснив кто потёк, расстроился - это радиатор в правом нижнем углу.
Погуглил - нашёл пару дохленьких тем с чем-то похожим.

Ну ладно, заказываем:
Радиатор AVA COOLING SYSTEMS код VW2205
КОЛЬЦО УПЛОТНИТЕЛЬНОЕ /DICHTRING N90765301 - 2 шт;
Антифриз G13 концентрат (1,5л.) G013A8JM1 - 2 шт.

Даже не знаю где лучше работать, на подъёмнике, яме или на полу.
В моём случае был только пол .

И приступаем:
Снимаем минусовую клемму с АКБ.

Далее, нам понадобится снять бампер передний, открутив саморезы 1,2,3

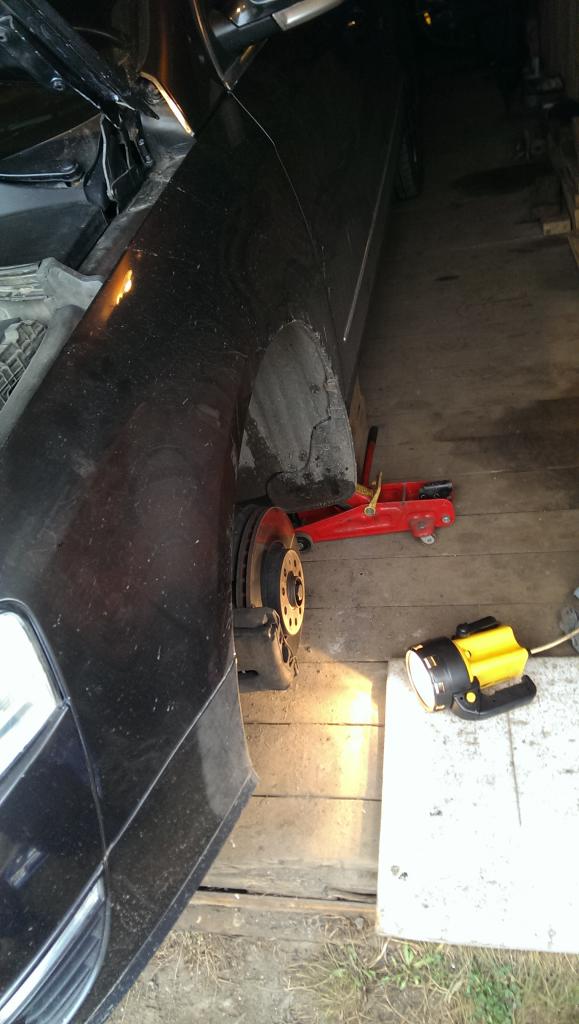

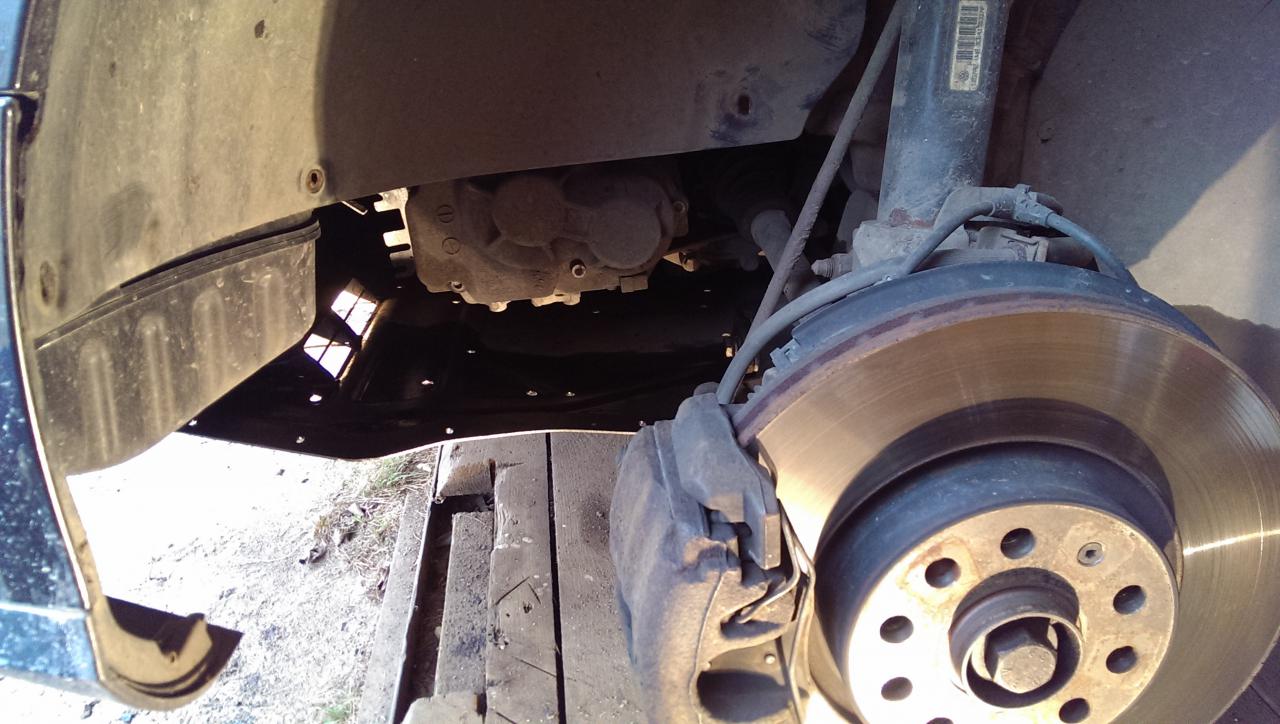

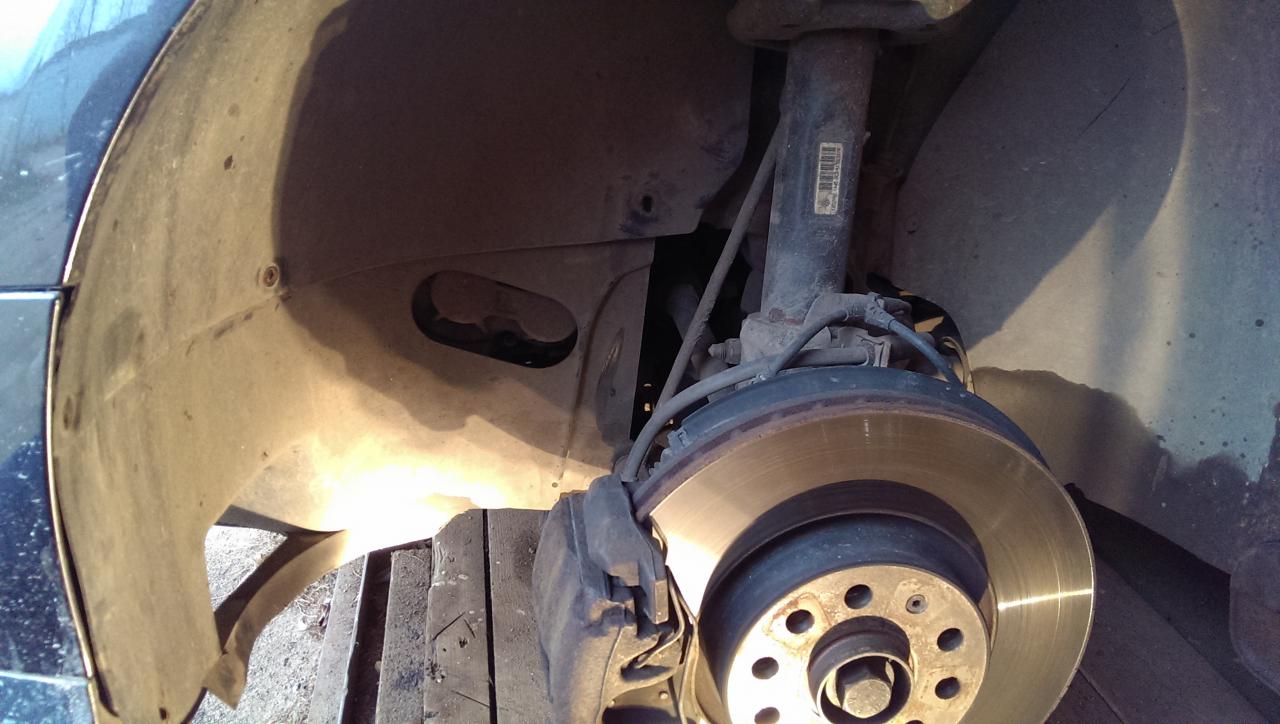

Гайки 4 можно отвернуть только предварительно скинув подкрылки с обеих сторон авто.
Каждый на 6-ти саморезах под торкс.
Крутим - вынимаем.





И вот бампер у нас в руках, далее отцепляем разъёмы от ПТФ (если есть), указателей поворотов и вынимаем датчик температуры из гнезда.
Так же отцепляем косу проводки от бампера.
Она на зажимах.
Ничего не ломается, смелее.
Бампер в сторону.

У меня металлическая защита ДВС, нужно снимать, т.к. радиатор ОЖ вынимается через низ, так же как и вентиляторная панель.


Шесть болтов - защита снята.

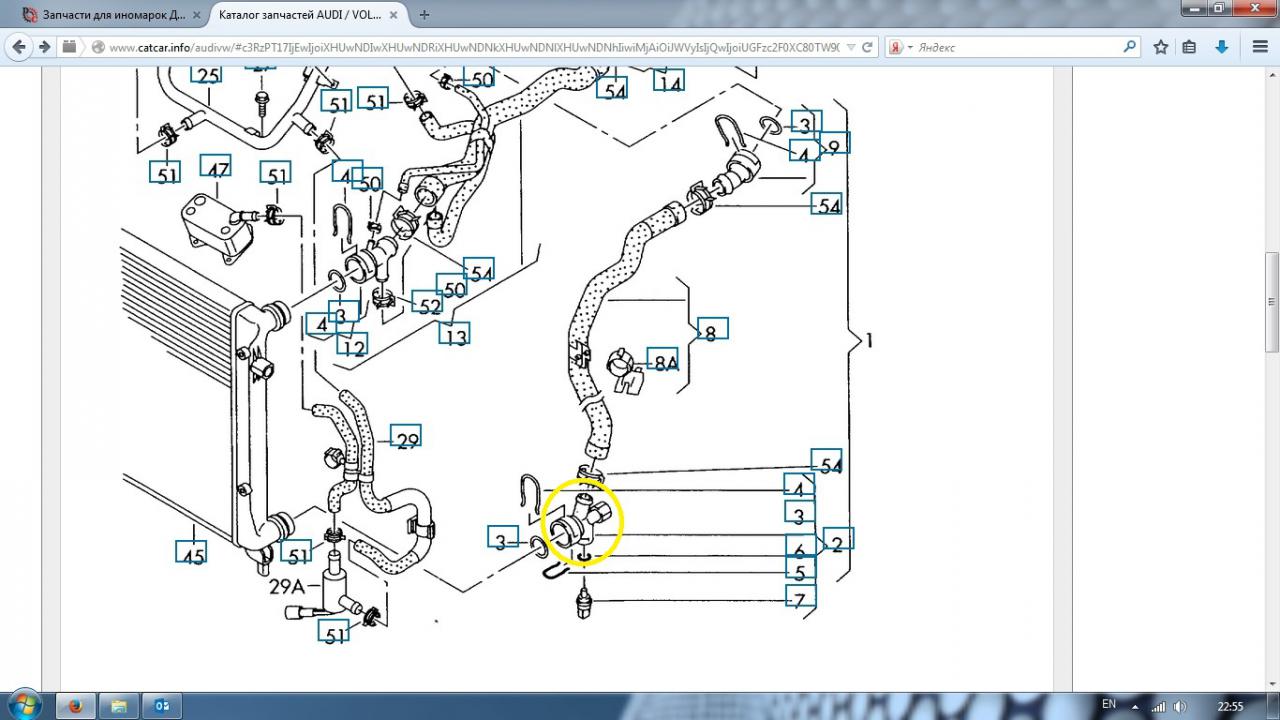

Теперь можно скинуть тройник (выделил жёлтым) с нижнего патрубка радиатора, предварительно вытащив зажим №4.


Конечно же у нас хлынули остатки ОЖ, но у нас была подготовлена ёмкость!
Всё стекло в неё и мы продолжаем.

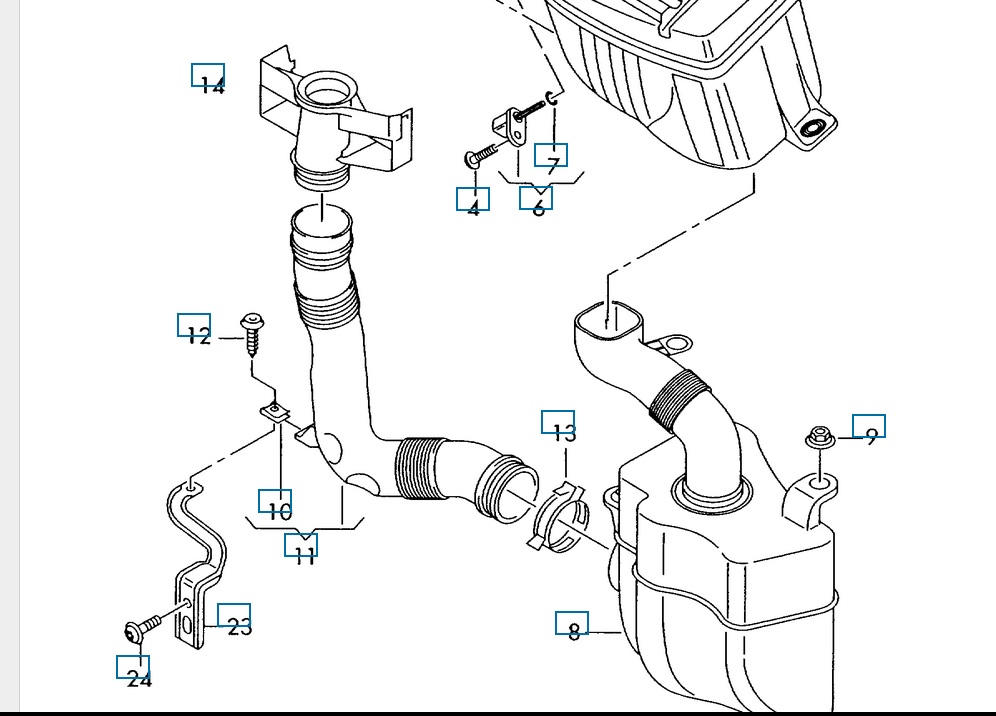

Далее, по схеме ниже отворачиваем саморез №12, разжимаем хомут №13 и выводим пластиковый гофр через низ. (на схеме отсутствует верхушка гофра, она на двух саморезах, и явно будет мешать работам, тоже удаляем)


Не забудем отвернуть кронштейн №23, который прикручен двумя саморезами №24.

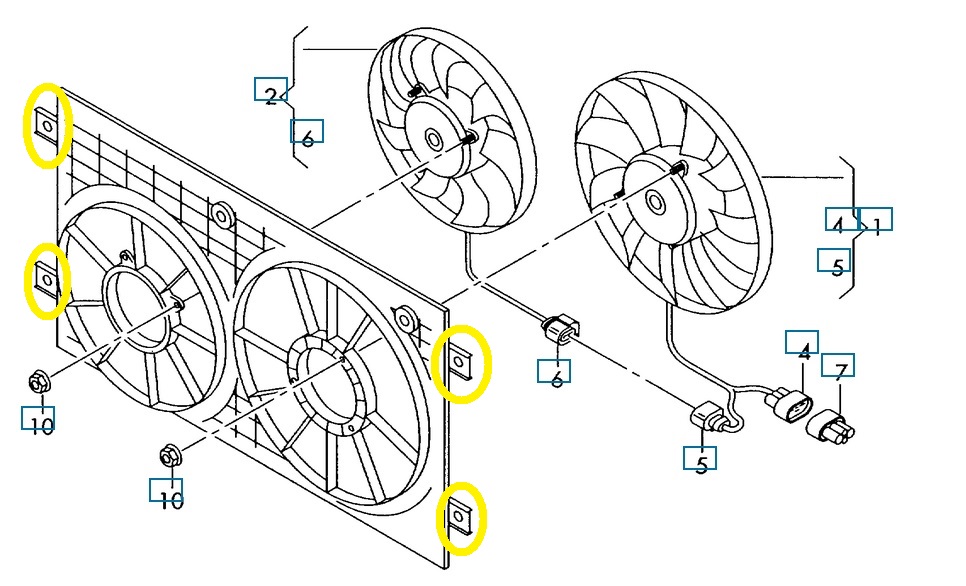

Далее, нужно удалить вентиляторную панель отвернув четыре самореза (отметил жёлтым)...

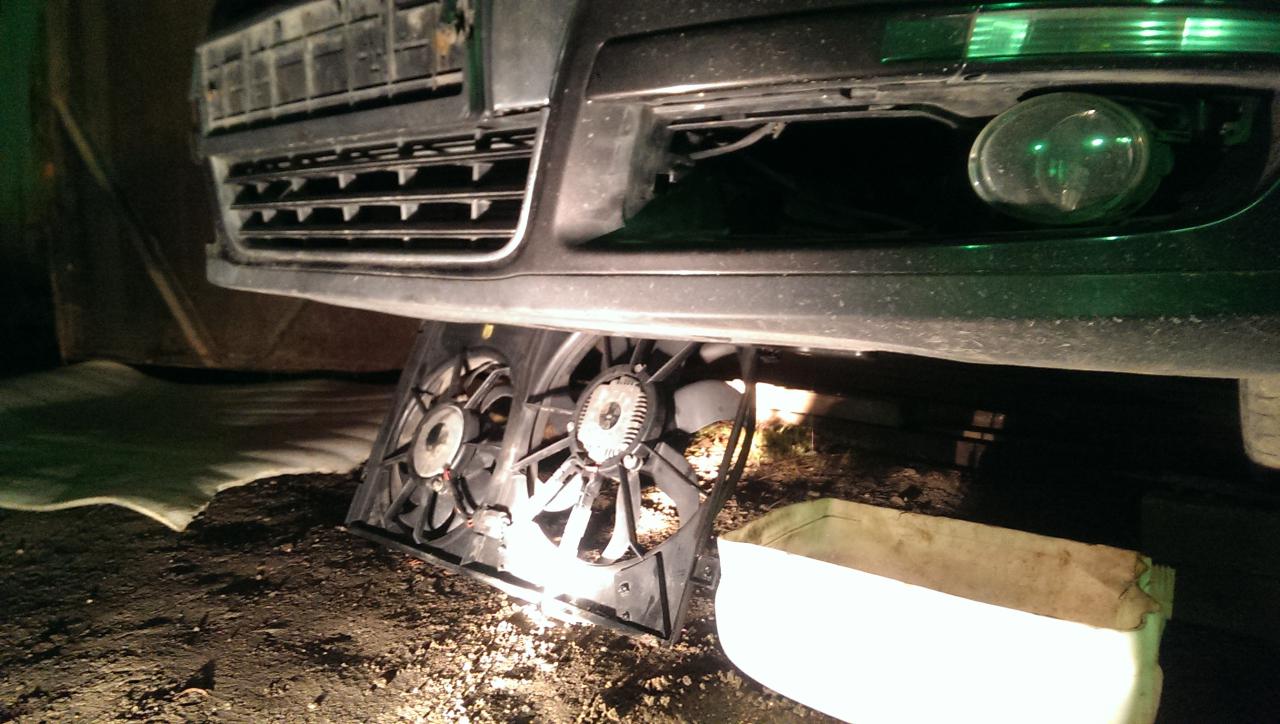

... и выводим её через низ, аккуратно, не ломаем ничего попутно!

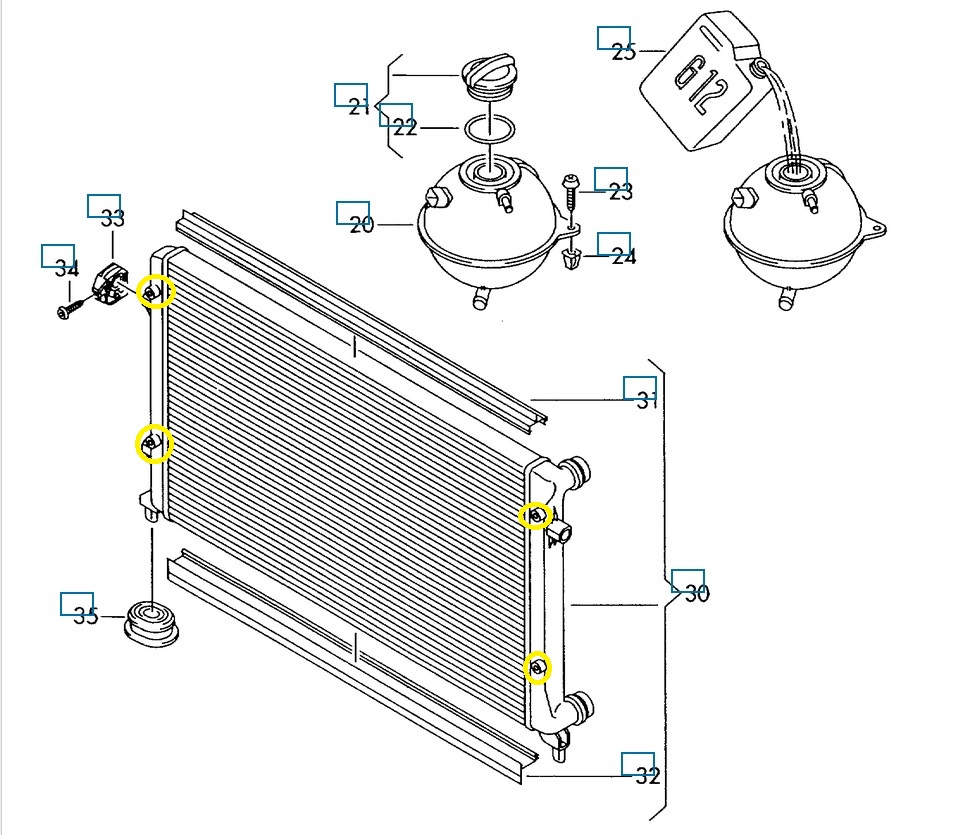

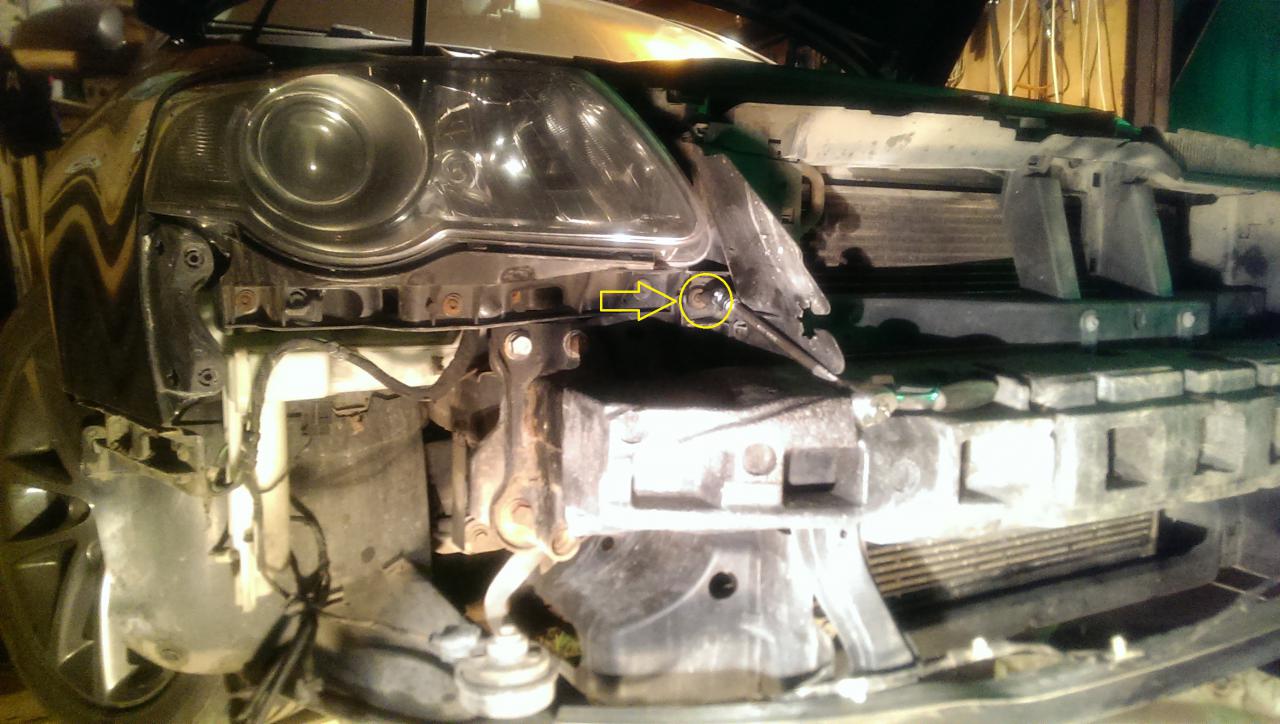

И вот вроде бы радиатор виден, снимаем верхний партубок (аналогично нижнему), отворачиваем два самореза №34, которые держат подушки верхних точек крепления радиатора


На фото выделил жёлтым



Он начинает шевелиться, пытаемся вынимать - НЕТ!
На нём висит радиатор кондея .
Отворачиваем четыре сарореза, выделил жёлтым точки на схеме ниже

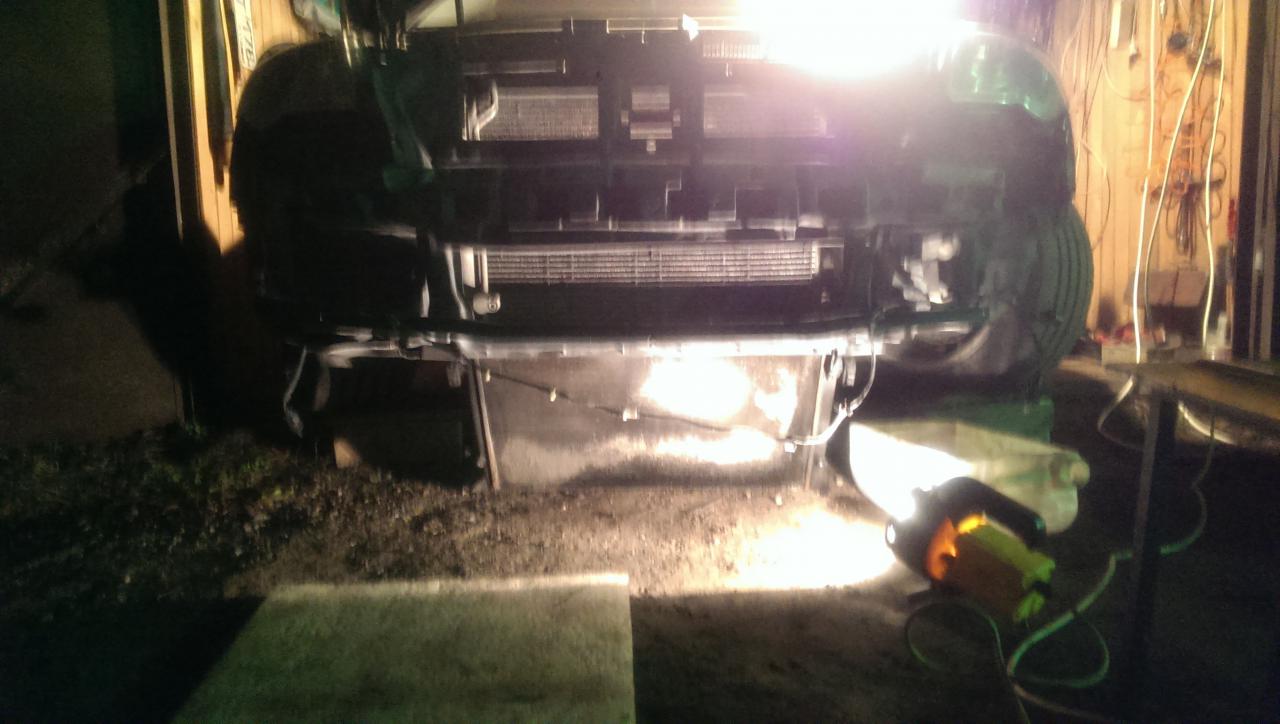

Теперь всё, вынимаем радиатор ОЖ через низ

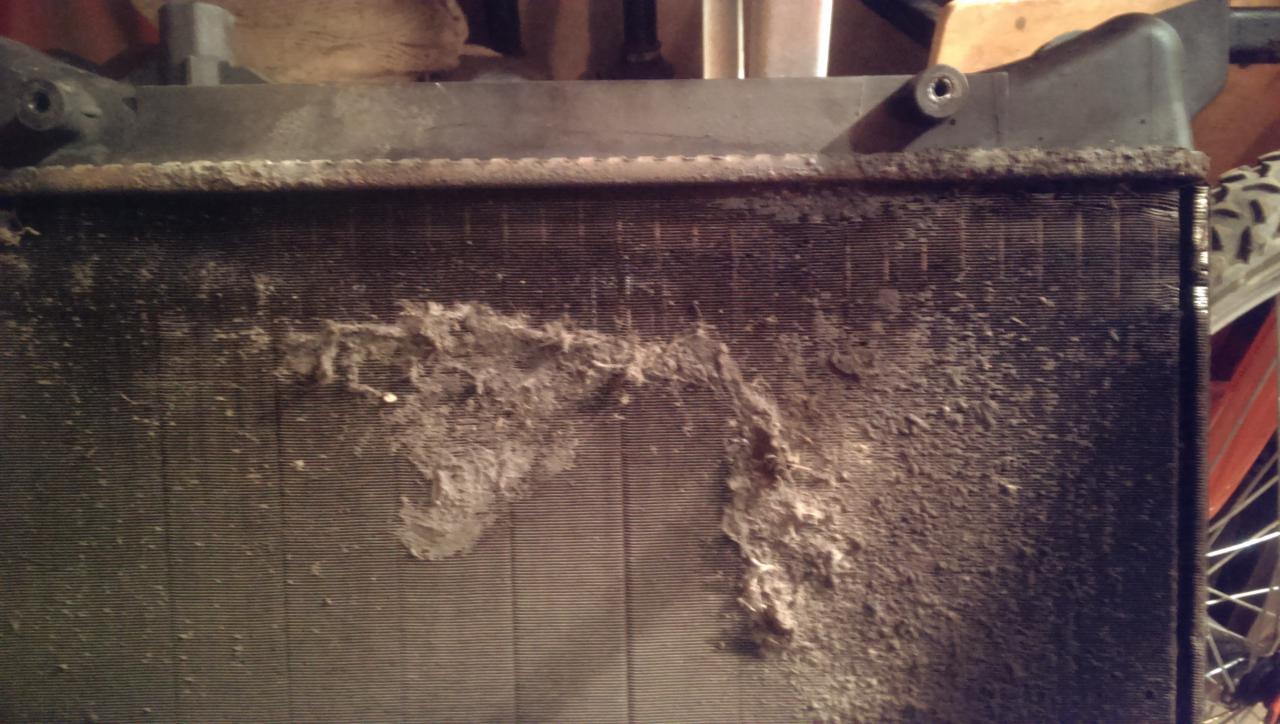

Внешний вид его мне конечно же не понравился.


Не забываем поменять кольца в тройниках на верхнюю и нижнюю точки радиатора, ставим радиатор, соединяем с радиатором кондиционера, ну и дальше в обратной последовательности тому как разбирали.
Когда система охлаждения собрана, панель вентиляторная установлена, разъём накинули, накидываем клемму, заливаем, заводим, выходим на рабочее состояние, всё хорошо - радуемся!
Собираем скорлупу оставшуюся.
Всё.
По времени 3 часа работы.

Надеюсь, данная статья будет полезной.
Всем удачи!
