Нужна электрическая схема подключения фар и распиновка разъема
  1. #1
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан, Караганда/Атырау
    Возраст
    35
    Сообщений
    185
    Спасибо +
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию Нужна электрическая схема подключения фар и распиновка разъема

    Вот уж не думал, что ни на форуме, ни в гугле не смогу найти электрическую схему и распиновку разъема для фар. Точнее схемы есть, но не то что надо, то гольфы, то пассаты начала 90-х годов попадаются. А те, что вроде подходят с низким качеством, что читать невозможно.

    Может кто подсобит?
    Я так понимаю, что для американского рынка и европейского рынка схемы различны, так как у американцев "по умолчанию" включаются ходовые огни при старте. В общем мне на американца надо.
    И по-моему у меня фары с противотуманками, так как на выключатель вытягивается (проверить не могу - машина в другом городе)
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. VIN WVWNA63B6XE499757; Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  2. #2
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,097
    Записей в дневнике
    31
    Спасибо +
    Получено: 733
    Отправлено: 720

    0 Вы не можете благодарить!

    По умолчанию

    Скину, сейчас найду. Вытягиваеться в одно положении или в два? Если в одно, то противотуманка сзади.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  3. #3
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан, Караганда/Атырау
    Возраст
    35
    Сообщений
    185
    Спасибо +
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Поворот, потом вытягивается один раз. Навряд ли сзади, так как когда вытягивал заметно было с салона, что какая-то из ламп или нитей зажглась
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. VIN WVWNA63B6XE499757; Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  4. #4
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан, Караганда/Атырау
    Возраст
    35
    Сообщений
    185
    Спасибо +
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    sanyoua, нашел?
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. VIN WVWNA63B6XE499757; Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  5. #5
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,097
    Записей в дневнике
    31
    Спасибо +
    Получено: 733
    Отправлено: 720

    1 Вы не можете благодарить!

    По умолчанию





    --- Добавлено чуть позже ---

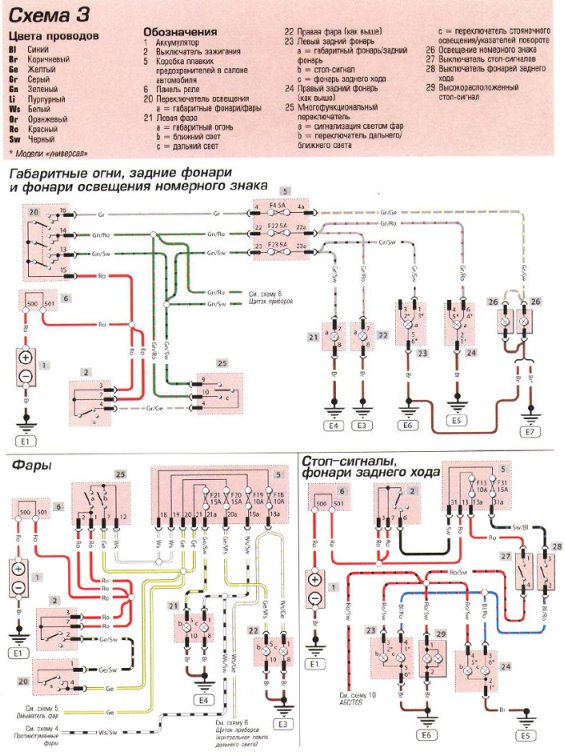

    BAV, у кого вытягиваеться в одно положения ( как у меня) то горит задний противотуманный левый фонарь, а у кого в два положения, у того спереди противотуманки и сзади. А на приборке зажигаеться контрольная лампа включения противотуманных фонарей - независимо у кого какая комплектация.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  6. #6
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан, Караганда/Атырау
    Возраст
    35
    Сообщений
    185
    Спасибо +
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    sanyoua, Отлично, спасибо. Буду вечером дома разбирать схему.

    А не подскажешь у тебя какие лампы стоят (H1, H4, H7) в фарах?
    Я насколько помню, у меня, как минимум, стоят по лампе с двумя нитями, т.е H4. Возможно из-за дневных ходовых огней - на одну нить накала, а ближний на вторую. Кстати, глядя на схему не вижу лампы для ДХО. Ближний (b) и дальний (c) есть. А вот лампы ДХО нет. Эта схема общая для американского и европейского рынка или у них различная схемотехника?

    Кстати, а распиновки разъема фары нет?
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. VIN WVWNA63B6XE499757; Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  7. #7
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,097
    Записей в дневнике
    31
    Спасибо +
    Получено: 733
    Отправлено: 720

    0 Вы не можете благодарить!

    По умолчанию

    BAV, скорей всего схема для Европы.
    Тебе нужна распиновка фар именно штекера фары?
    Тогда нужно ельзу посмотреть но я сейчас на работе, а прога в дома.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  8. #8
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан, Караганда/Атырау
    Возраст
    35
    Сообщений
    185
    Спасибо +
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sanyoua Посмотреть сообщение
    BAV, скорей всего схема для Европы.
    Тебе нужна распиновка фар именно штекера фары?
    Тогда нужно ельзу посмотреть но я сейчас на работе, а прога в дома.
    Да. Я меняю фары на неоригинал, поэтому перед подключением хочу убедиться, что все будет работать.
    Я не тороплюсь, подожду конца рабочего дня

    А для американского рынка есть схема? Хотя по логике навряд ли бы концерн заморачивался с электрикой для разных рынков.
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. VIN WVWNA63B6XE499757; Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  9. #9
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,097
    Записей в дневнике
    31
    Спасибо +
    Получено: 733
    Отправлено: 720

    0 Вы не можете благодарить!

    По умолчанию

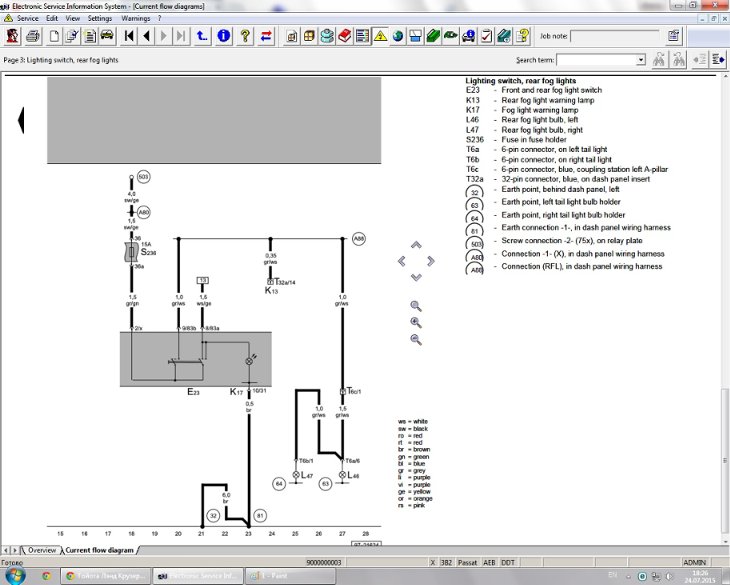

    BAV, если разберешь на английском. Я в ельзу ввел твой двигатель, год, и т.д. Думаю программа поймет что если двигатель от американца, то и все схемы для твоей машины





    --- Добавлено чуть позже ---

    Чет фары не могу найти. Только пока противотуманки.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  10. #10
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан, Караганда/Атырау
    Возраст
    35
    Сообщений
    185
    Спасибо +
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sanyoua Посмотреть сообщение
    BAV, если разберешь на английском. Я в ельзу ввел твой двигатель, год, и т.д. Думаю программа поймет что если двигатель от американца, то и все схемы для твоей машины
    Разберусь, это второй мой родной язык Пасиб!

    --- Добавлено чуть позже ---

    Цитата Сообщение от sanyoua Посмотреть сообщение
    Чет фары не могу найти. Только пока противотуманки.
    Да, и судя по всему, это противотуманки, которые отдельно, а не в фарах.
    Последний раз редактировалось BAV; 25.07.2015 в 15:51.
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. VIN WVWNA63B6XE499757; Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  11. #11
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан, Караганда/Атырау
    Возраст
    35
    Сообщений
    185
    Спасибо +
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    sanyoua, схем фар по вину не нашел?
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. VIN WVWNA63B6XE499757; Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  12. #12
    Touareg Аватар для sphoenix
    Регистрация
    13.02.2007
    Адрес
    Мытищи
    Возраст
    36
    Сообщений
    2,888
    Спасибо +
    Получено: 195
    Отправлено: 135

    0 Вы не можете благодарить!

    По умолчанию

    Вот еще, вдруг пригодится

    https://passatworld.ru/showthread.php?t=210212
    Volkswagen Passat Alltrack B7, MY'14, 2.0 TSI​ CCZB, 4Motion, DSG6, reflexsilber

    ATRAN B
    737-400SF/

  13. #13
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан, Караганда/Атырау
    Возраст
    35
    Сообщений
    185
    Спасибо +
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sphoenix Посмотреть сообщение
    Вот еще, вдруг пригодится

    https://passatworld.ru/showthread.php?t=210212
    Видел тему, но у меня дорестайловские галогеновые фары. Там пятиконтактный разъем
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. VIN WVWNA63B6XE499757; Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  14. #14
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,097
    Записей в дневнике
    31
    Спасибо +
    Получено: 733
    Отправлено: 720

    1 Вы не можете благодарить!

    По умолчанию

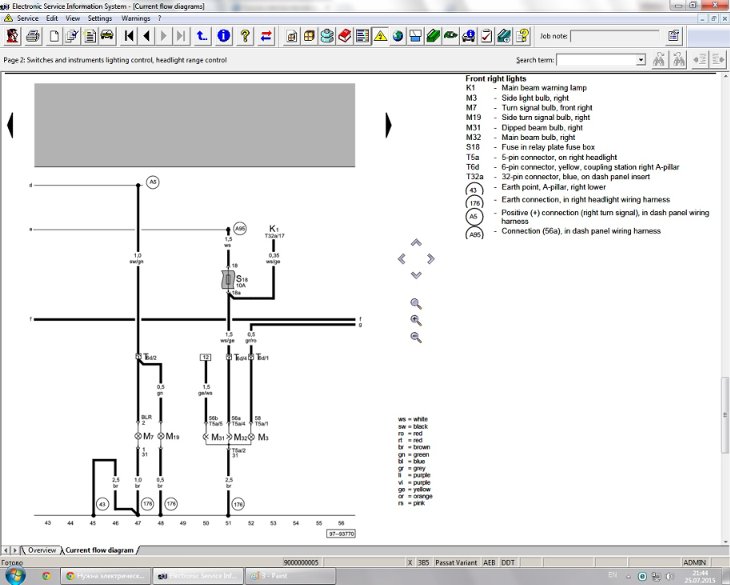

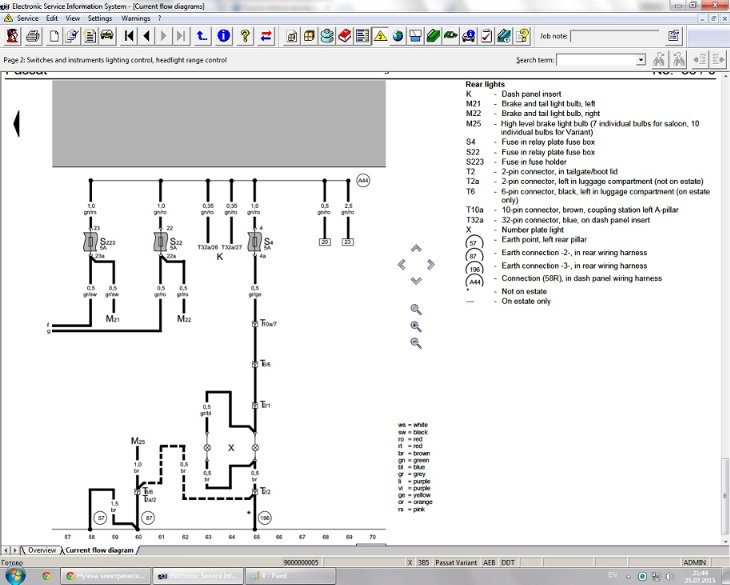

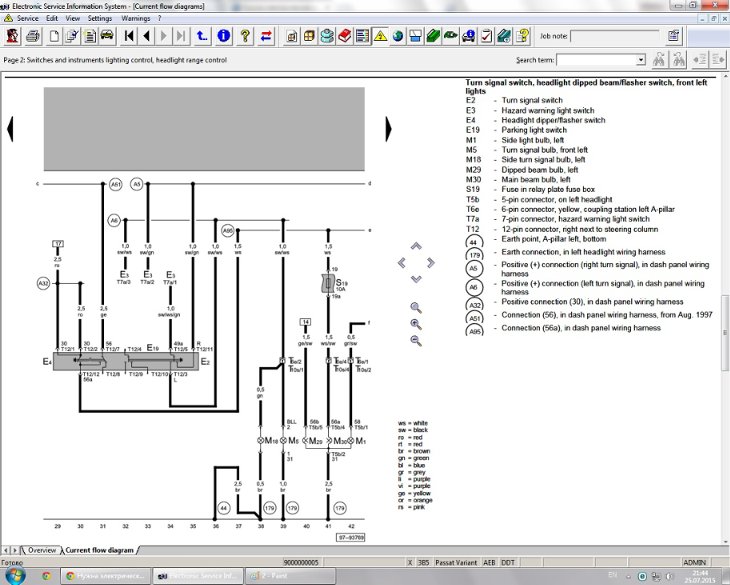

    BAV,сейчас скину. Извини просто в деревне был сегодня), на форум не заходил.

    --- Добавлено чуть позже ---









    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  15. #15
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан, Караганда/Атырау
    Возраст
    35
    Сообщений
    185
    Спасибо +
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    sanyoua, Спасибо. По контактам теперь разобрался. 1,2,4 и 5 есть на схеме.
    Вот только третьего контакта нет, скорее всего он и есть для ДХО. А эта схема, случайно, не для европейского рынка? Я вижу, что ты вбил данные по авто (3B5/AEB/DDT), но такой авто может быть и европейским. Там нет варианта для выбора - америка/европа?

    --- Добавлено чуть позже ---

    Глянь плиз, может есть схема, где упоминается daylight?
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. VIN WVWNA63B6XE499757; Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  16. #16
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,097
    Записей в дневнике
    31
    Спасибо +
    Получено: 733
    Отправлено: 720

    0 Вы не можете благодарить!

    По умолчанию

    BAV, привет, наверное Европа. Просто оно не пускает в раздел электрики если вин ввести, а без вина пускает куда угодно. А просто выбрать америка или европа то такого варианта нет.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146
