  1. #21
    Touareg Аватар для Сергей 29 регион
    Регистрация
    02.01.2009
    Адрес
    Россия 29 регион. Котлас.
    Возраст
    41
    Сообщений
    2,603
    Спасибо +
    Получено: 54
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    SERegaSV, привет! Покупал, всё что на фото (фото еще одно добавил-где фильтр) + масло 1л и 1л антифриза на доливку. Всё пригодилось. Гайку можно не покупать, но т.к. я всё равно всё заказывал в EXISTе, то заказал и её. Менять так менять Болты обязательно новые, т.к на старых уже резьба "пошла". Вытянулась т.е. Они тоже стоят копейки. Но то, что в кроштейне в зоне ВКГ будет много кокса, я не ожидал. Вообщем, работа сделана не зря.
    Последний раз редактировалось Сергей 29 регион; 11.09.2011 в 22:18.
    PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на "GEELY EMGRAND FE-1".

  2. #22
    Touareg Аватар для pau
    Регистрация
    08.12.2006
    Адрес
    Испания
    Возраст
    45
    Сообщений
    2,696
    Спасибо +
    Получено: 126
    Отправлено: 110

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Сергей 29 регион Посмотреть сообщение
    Плюс к этому нужно будет масло на доливку.
    То есть фильтр новый поставил, а масло только долил? Или фильтр тоже старый?
    А4 TDI

  3. #23
    Touareg Аватар для Сергей 29 регион
    Регистрация
    02.01.2009
    Адрес
    Россия 29 регион. Котлас.
    Возраст
    41
    Сообщений
    2,603
    Спасибо +
    Получено: 54
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    pau, фильтр я ставил новый. Я фильтр меняю через 4 тыс. км. Мотору легче живется . Так уж у меня повелось. И масло долил.
    PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на "GEELY EMGRAND FE-1".

  4. #24
    Touareg Аватар для pau
    Регистрация
    08.12.2006
    Адрес
    Испания
    Возраст
    45
    Сообщений
    2,696
    Спасибо +
    Получено: 126
    Отправлено: 110

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Сергей 29 регион Посмотреть сообщение
    pau, фильтр я ставил новый. Я фильтр меняю через 4 тыс. км. Мотору легче живется . Так уж у меня повелось. И масло долил.
    Понятно. На масло денег не хватило...
    А4 TDI

  5. #25
    Touareg Аватар для Сергей 29 регион
    Регистрация
    02.01.2009
    Адрес
    Россия 29 регион. Котлас.
    Возраст
    41
    Сообщений
    2,603
    Спасибо +
    Получено: 54
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pau Посмотреть сообщение
    На масло денег не хватило...
    я его менял 4 тыс. км назад. Не посчитал нужным. Эту процедуру вообще-то можно приурочить к смене мала. Меньше нормочасов на работы уйдет.
    PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на "GEELY EMGRAND FE-1".

  6. #26
    Passat Аватар для Black_ranger
    Регистрация
    27.07.2010
    Адрес
    Самара
    Возраст
    35
    Сообщений
    1,131
    Спасибо +
    Получено: 20
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    Название: N17-0161.png
Просмотров: 1302

Размер: 30.9 Кб
    1 - Запорный болт, 40 Нм
    2 - Уплотнительное кольцо
    при негерметичности надкусить и заменить уплотнительное кольцо
    3 - Пружина
    Предохранительного клапана, около 4 бар
    4 - Поршень
    Предохранительного клапана, около 4 бар
    5 - Прокладка
    заменить
    6 - Уплотнительное кольцо
    надвинуть до буртика трубки → Поз.
    7 - Трубка
    8 - Крепежная скоба
    9 - Запорный болт, 15 Нм
    10 - Уплотнительное кольцо
    при негерметичности надкусить и заменить уплотнительное кольцо
    11 - 20 Нм
    12 - Трубка охлаждающей жидкости, нижняя
    13 - Трубка подачи масла
    К турбонагнетателю
    14 - Пустотелый болт, 30 Нм
    15 - Прокладка
    заменить
    16 - Датчик давления масла -F1-, 25 Нм
    1,4 бар
    проверка → Глава
    17 - Уплотнительное кольцо
    при негерметичности надкусить и заменить уплотнительное кольцо
    18 - 15 Нм и довернуть на 1/4 оборота (90°)
    заменить
    19 - Прокладка
    заменить
    Вставить в выступы на охладителе масла
    20 - Масляный фильтр
    откручивать, ослабляя стяжной хомут
    прикручивать от руки
    соблюдать указания по установке на масляном фильтре
    21 - 25 Нм
    22 - Охладитель масла
    Проверить наличие свободного пространства с соседними деталями
    Соблюдать указания → Глава
    Смазать поверхности соприкосновения с держателем масляного фильтра за пределами уплотнительного кольца -AMV 188 100 02-
    23 - Держатель масляного насоса
    с редукционным клапаном, около 4 бар
    с запрессованным обратным запорным клапаном


    А ты написал 5 Нм!!!!!!
    Passat B5+, 2001, 1.8 Т AWT, ручка. WVWZZZ3BZ1P282902.

  7. #27
    Passat Аватар для Black_ranger
    Регистрация
    27.07.2010
    Адрес
    Самара
    Возраст
    35
    Сообщений
    1,131
    Спасибо +
    Получено: 20
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    Да и еще вопрос, когда впускной коллектор снимаешь, антифриз не надо сливать? Просто я ставлю газ 4-го поколения и надо сверлить коллектор. И думаю надо или не надо сливать антифриз...
    Passat B5+, 2001, 1.8 Т AWT, ручка. WVWZZZ3BZ1P282902.

  8. #28
    Passat Аватар для Alexx76
    Регистрация
    08.10.2008
    Адрес
    Россия, Рыбинск
    Возраст
    37
    Сообщений
    1,741
    Спасибо +
    Получено: 46
    Отправлено: 62

    0 Вы не можете благодарить!

    По умолчанию

    Сергей 29 регион, Клсный отчёт, надо буде тож самое проделать. На каком масле ездишь, через скока замена?
    Какой пробег?
    А фильтр я себе такой же покупаю
    B5+ 2002 AWT 1.8T диллерская,автомат,климат VAG COM 3.11 Своим трудом ни хрена не наживешь.

  9. #29
    Всем Перцам - Перец Клуба! Аватар для komsernik
    Регистрация
    29.05.2010
    Адрес
    Калмыкия, Городовиковск
    Возраст
    47
    Сообщений
    9,781
    Записей в дневнике
    4
    Спасибо +
    Получено: 2,165
    Отправлено: 669

    0 Вы не можете благодарить!

    По умолчанию

    Сергей 29 регион, отличный отчет, действительно работа:
    Цитата Сообщение от Сергей 29 регион Посмотреть сообщение
    Правда не такая большая по замене, как по редактированию фоток.

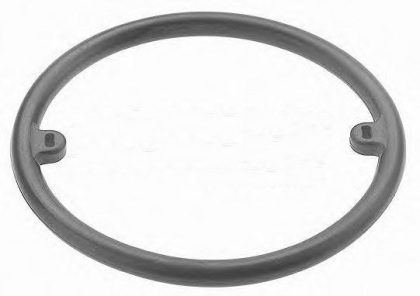

    а вместо кольца 038117070А подходит резинка с масляного фильтра ...
    ... АЕВ-98 -> SuperB-2007, AWT...

  10. #30
    Passat Аватар для Black_ranger
    Регистрация
    27.07.2010
    Адрес
    Самара
    Возраст
    35
    Сообщений
    1,131
    Спасибо +
    Получено: 20
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от komsernik Посмотреть сообщение
    Сергей 29 регион, отличный отчет, действительно работа:

    а вместо кольца 038117070А подходит резинка с масляного фильтра ...
    У меня стоит от масло фильра уже как 10к км...
    Passat B5+, 2001, 1.8 Т AWT, ручка. WVWZZZ3BZ1P282902.

  11. #31
    Всем Перцам - Перец Клуба! Аватар для komsernik
    Регистрация
    29.05.2010
    Адрес
    Калмыкия, Городовиковск
    Возраст
    47
    Сообщений
    9,781
    Записей в дневнике
    4
    Спасибо +
    Получено: 2,165
    Отправлено: 669

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Black_ranger Посмотреть сообщение
    У меня стоит от масло фильра уже как 10к км...
    аналогично
    ... АЕВ-98 -> SuperB-2007, AWT...

  12. #32
    Touareg Аватар для Сергей 29 регион
    Регистрация
    02.01.2009
    Адрес
    Россия 29 регион. Котлас.
    Возраст
    41
    Сообщений
    2,603
    Спасибо +
    Получено: 54
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Black_ranger Посмотреть сообщение
    21 - 25 Нм
    Ты представляешь, какое это усилие? Ты весь кулер нахрен сплющишь. Я всё делал динамометрическим ключем и масло нигде не гонит. Гайку затягивал именно моментом 5Нм. Вот, кстати, вырезка из моей версии программы ELSA, где указано именно, то о чем я писал выше.
    Вложения Вложения
    PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на "GEELY EMGRAND FE-1".

  13. #33
    Touareg Аватар для Сергей 29 регион
    Регистрация
    02.01.2009
    Адрес
    Россия 29 регион. Котлас.
    Возраст
    41
    Сообщений
    2,603
    Спасибо +
    Получено: 54
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Alexx76 Посмотреть сообщение
    На каком масле ездишь, через скока замена?
    масло в подписи. Замена через 8000 км замена фильтра через 4000 км.
    PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на "GEELY EMGRAND FE-1".

  14. #34
    Passat Аватар для Black_ranger
    Регистрация
    27.07.2010
    Адрес
    Самара
    Возраст
    35
    Сообщений
    1,131
    Спасибо +
    Получено: 20
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Сергей 29 регион Посмотреть сообщение
    Ты представляешь, какое это усилие? Ты весь кулер нахрен сплющишь. Я всё делал динамометрическим ключем и масло нигде не гонит. Гайку затягивал именно моментом 5Нм. Вот, кстати, вырезка из моей версии программы ELSA, где указано именно, то о чем я писал выше.
    Я то как раз в курсе как закручтвать гайки
    Гайки обычные гайки с резьбой М6 тянутся с моментом 5-6 Нм
    http://images.yandex.ru/yandsearch?e...rpt=simage&p=1
    У тебя даже резинка наверное не сплющивается... А когда будешь отваричивать маслянный фильтер, он выкрутиг гайку с трубкой!
    Passat B5+, 2001, 1.8 Т AWT, ручка. WVWZZZ3BZ1P282902.

  15. #35
    Touareg Аватар для Сергей 29 регион
    Регистрация
    02.01.2009
    Адрес
    Россия 29 регион. Котлас.
    Возраст
    41
    Сообщений
    2,603
    Спасибо +
    Получено: 54
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Black_ranger Посмотреть сообщение
    Да и еще вопрос, когда впускной коллектор снимаешь, антифриз не надо сливать?
    не надо. Его так можно вытащить из под патрубка системы охлаждения.
    PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на "GEELY EMGRAND FE-1".

  16. #36
    Всем Перцам - Перец Клуба! Аватар для komsernik
    Регистрация
    29.05.2010
    Адрес
    Калмыкия, Городовиковск
    Возраст
    47
    Сообщений
    9,781
    Записей в дневнике
    4
    Спасибо +
    Получено: 2,165
    Отправлено: 669

    0 Вы не можете благодарить!

    По умолчанию

    Сергей 29 регион,
    Цитата Сообщение от Сергей 29 регион Посмотреть сообщение
    замена фильтра через 4000 км.
    а что так? Ты ж ОС470 ставишь?
    ... АЕВ-98 -> SuperB-2007, AWT...

  17. #37
    Touareg Аватар для Сергей 29 регион
    Регистрация
    02.01.2009
    Адрес
    Россия 29 регион. Котлас.
    Возраст
    41
    Сообщений
    2,603
    Спасибо +
    Получено: 54
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от komsernik Посмотреть сообщение
    а что так? Ты ж ОС470 ставишь?
    машину люблю!
    PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на "GEELY EMGRAND FE-1".

  18. #38
    Всем Перцам - Перец Клуба! Аватар для komsernik
    Регистрация
    29.05.2010
    Адрес
    Калмыкия, Городовиковск
    Возраст
    47
    Сообщений
    9,781
    Записей в дневнике
    4
    Спасибо +
    Получено: 2,165
    Отправлено: 669

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Сергей 29 регион Посмотреть сообщение
    машину люблю!
    Ну тогда предыдущий вопрос снят Серж, что скажешь про фильтр?
    https://passatworld.ru/showthread.php?t=169393
    ... АЕВ-98 -> SuperB-2007, AWT...

  19. #39
    Touareg Аватар для Сергей 29 регион
    Регистрация
    02.01.2009
    Адрес
    Россия 29 регион. Котлас.
    Возраст
    41
    Сообщений
    2,603
    Спасибо +
    Получено: 54
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от komsernik Посмотреть сообщение
    Ну тогда предыдущий вопрос снят Серж, что скажешь про фильтр?
    https://passatworld.ru/showthread.php?t=169393
    предположу, что скорее всего из-за короткого интервала смены масла в двигателе. Т.к. дизель. Соответственно и масляный фильтр должен быть другой.
    PASSAT B5+ 1.8Т Variant 2003г. AWT. ПРОДАН. Теперь на "GEELY EMGRAND FE-1".

  20. #40
    Passat
    Регистрация
    23.03.2009
    Адрес
    Россия, Пенза
    Возраст
    35
    Сообщений
    1,835
    Спасибо +
    Получено: 15
    Отправлено: 21

    0 Вы не можете благодарить!

    По умолчанию

    Привет всем. Классная тема. Тоже хочу себе аналогично сделать. Вопрос: номерок обратного клапана не подскажете (который предотвращает слив масла из башки в поддон). А то перерыл весь Элькатс - не нашел его.
    Ну и, Сергей, если можно, список всего, что поменял, напиши плиз.

    --- Добавлено чуть позже ---

    И еще глупый вопрос: как эта система влияет на давление масла?
    Passat B5, 1998 г.в., ADR - был, Passat B5+ 2002 г.в. AWM - тоже был
    Passat B6, 2006 г.в., 2,0 FSI - опять таки был. Щас ВАЗ-21124 07 г.в.

Страница 2 из 18 ПерваяПервая 123412 ... ПоследняяПоследняя

Похожие темы

  1. Passat B5/B5+ Снятие/установка кронштейна масляного фильтра на примере мотора AWT/AWM
    от енот в разделе Бензиновые двигатели
    Ответов: 0
    Последнее сообщение: 15.09.2011, 09:14
  2. Ответов: 21
    Последнее сообщение: 16.01.2011, 23:22
  3. Ответов: 0
    Последнее сообщение: 13.09.2010, 17:49
  4. Снятие кронштейна масляного фильтра на AWM
    от Andrew_Link в разделе Архив 2010г.
    Ответов: 3
    Последнее сообщение: 20.03.2010, 09:43
  5. Снятие кронштейна масляного фильтра на AWT/AWM
    от Andrew_Link в разделе Архив 2010г.
    Ответов: 5
    Последнее сообщение: 11.03.2010, 14:15

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
