  1. #41
    Знатный Перец Клуба VW Passat B5! Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    46
    Сообщений
    5,099
    Спасибо +
    Получено: 367
    Отправлено: 283

    0 Вы не можете благодарить!

    По умолчанию

    Рекомендую с родных дисплейчиков снимать пленку ту, которая стоит изнутри
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  2. #42
    Lupo
    Регистрация
    22.03.2011
    Адрес
    Belorusia
    Возраст
    38
    Сообщений
    198
    Спасибо +
    Получено: 7
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Забыл взять фотоаппарат в гараж, нагрел матрицу от моника обычным феном. Пленка отдирается легко и полностью без клея, чистая и готовая к применению Она наклеена без клея и хз на чем держится, поверхностное натяжение мля)). И опятьже она очень хрупкая, нужно окуратно тянуть. Крутил куски. Если поворачивать на 90 градусов все работает, всмысле темнеет. Если перевернуть нифига. Вобщем ту пленку которую отдереш от дисплеев приборки-климы, уже не используешь. Только новую, или резать на куски и клеить. Руки зачесались сделать негатив. Куплю диодных лент красных, выпаяю от туда диоды и захреначу в приборку и климу. Как сделаю, выложу фото процеса

  3. #43
    Golf Аватар для Antoffka
    Регистрация
    28.05.2011
    Адрес
    Галич
    Возраст
    29
    Сообщений
    634
    Спасибо +
    Получено: 30
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Сегодня инвертнул климу ( вышло супер), и перепаял приборку на белую, дисплеи все красные с инверсией , показались стрелки темноватые ... заменил резюки что на эти диоды стоят, были вроде на большие приборы 360 и 680 мелкие , поставил к большим еще один резюк на 360 и один на 360 к мелким . в итоге стало ярче . но затупил я конечно))) решил провести эксперимент со стрелкой на тахо. шлифанул черный низ и соответственно снес и черную пластмассу снизу и красную краску что под черной . кароче испортил стрелку ...((( завтра в магазин за лаком , буду пытаться как было восстановить. есть видоотчет и фотки выложу все как доделаю.
    1.8Т Chip механика музыка свет (продаю)
    http://www.drive2.ru/users/antoffka88/

  4. #44
    Lupo
    Регистрация
    22.03.2011
    Адрес
    Belorusia
    Возраст
    38
    Сообщений
    198
    Спасибо +
    Получено: 7
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Ок, ждем фото.

  5. #45
    Golf Аватар для Antoffka
    Регистрация
    28.05.2011
    Адрес
    Галич
    Возраст
    29
    Сообщений
    634
    Спасибо +
    Получено: 30
    Отправлено: 5

    3 Вы не можете благодарить!

    По умолчанию

    Итак как и обещал , мега отчет по замене диодов и инверсии дисплеев .

    Начиналось все с прочтения топиков типа:

    https://passatworld.ru/showthread.php?t=151769

    https://passatworld.ru/showthread.php?t=89296

    В итоге воодушевленный пошел переделывать свою подсветку ... кстати была она такая :








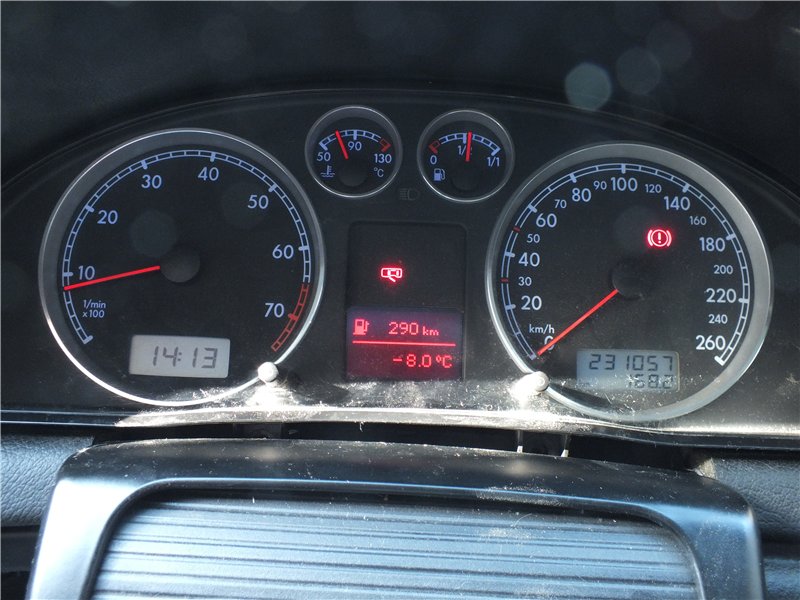

    Начал с климатроника и собстевнно закончил приборкой. как ее разбирать и как собирать думаю рассказывать не надо ) все по сто раз уже . расскажу о подводных камнях с которыми я столкнулся, первый это то что сам щиток снимать было не просто , во первых чтоб снять декоративную накладку в которой двигаетс шторка рулевой колонки нужен был Г образный короткий ключик , чтоб открутить вот эти потойные шурупы :

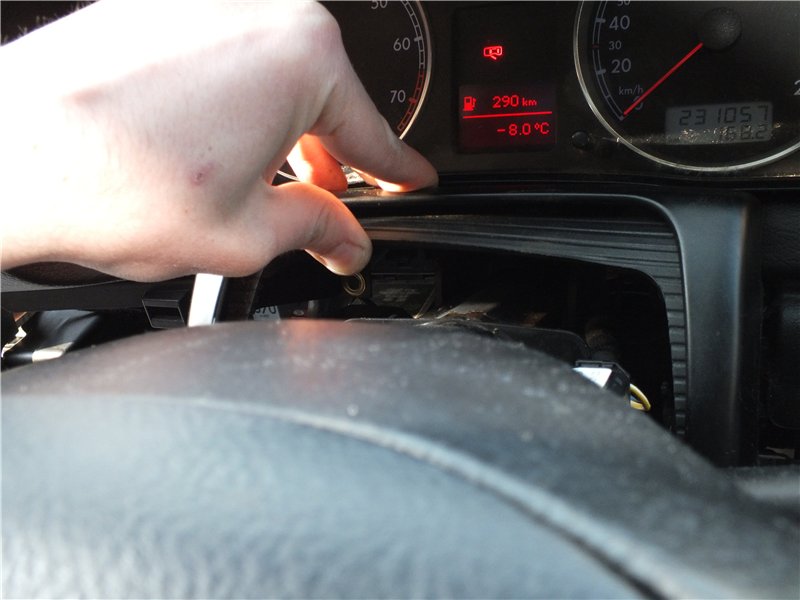

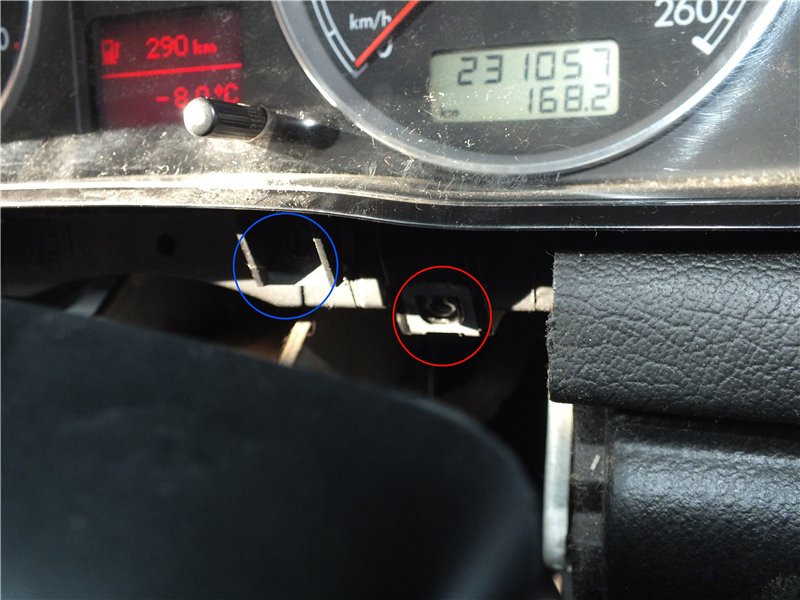

    Синие держат приборку с ними проблем нет а вот крассные в очень неудобном месте , многие их ломают когда снимают шторку , вот и у меня кто то видимо туда уже лазил ) одна сторона оторвана была, но я все же все выкрутил и приклеил как было .

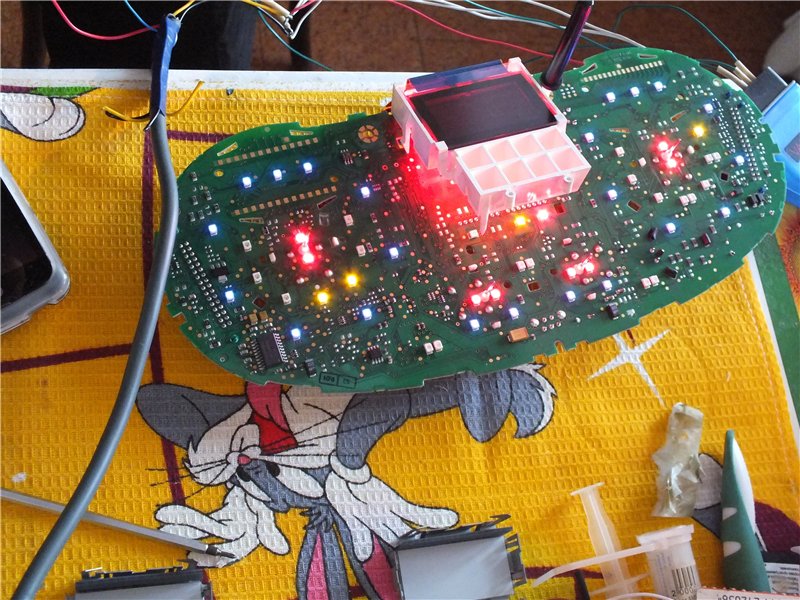

    В итоге приборка на столе , подключена к блоку питания и ваг кому , светит как вы видите еще родными синими "лампочками"









    В итоге :

    Климат днем , подсвета выключена ( в тени поэтому плохо видно)



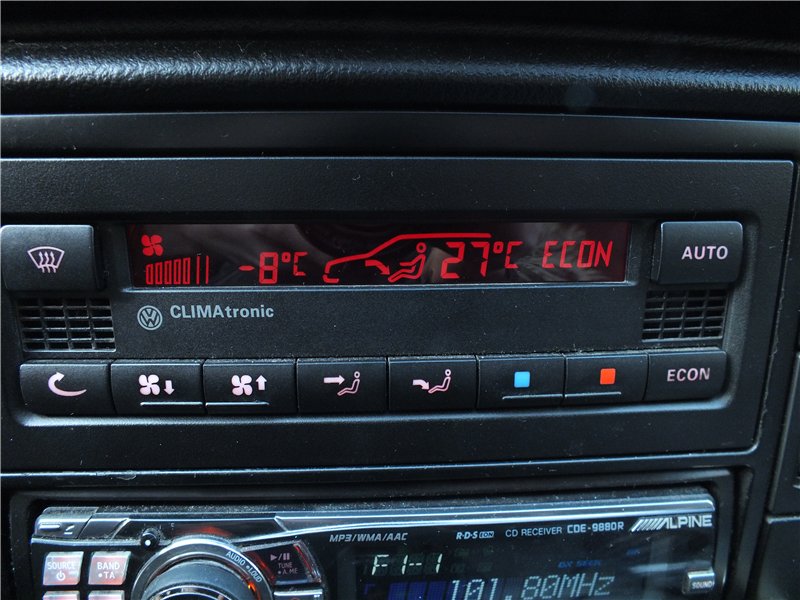

    Климат днем , подсветка включена

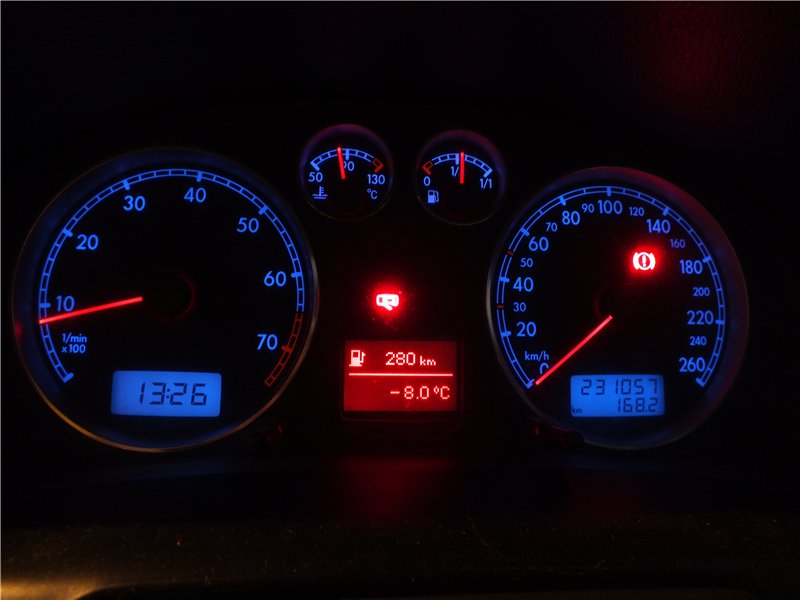

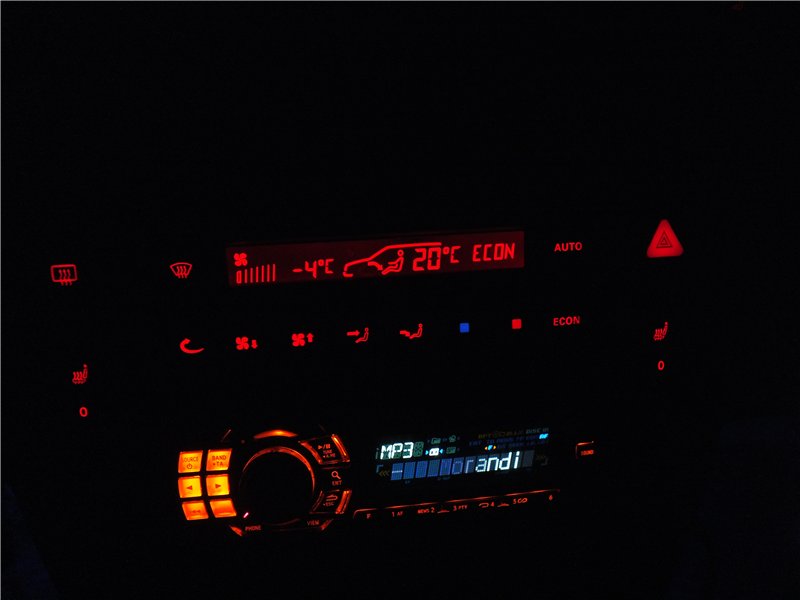

    Климат ночью , подсветка включена

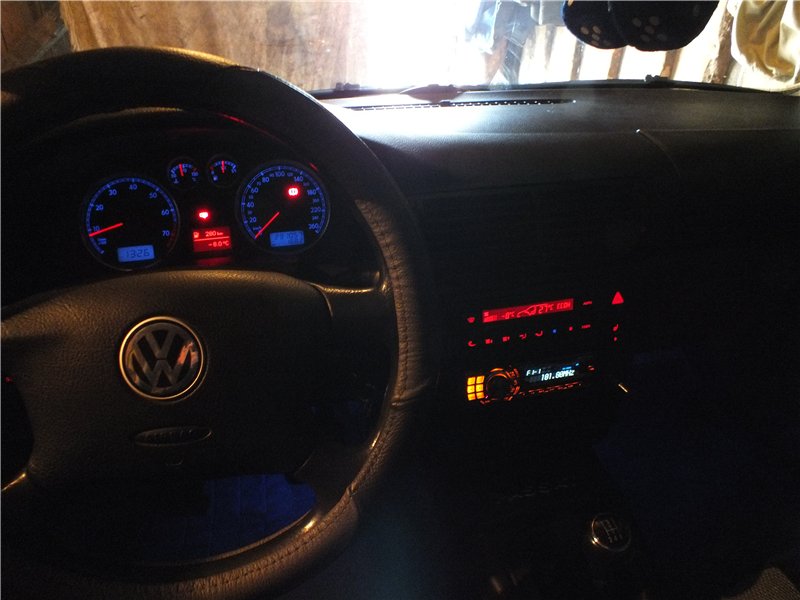

    Общий вид :

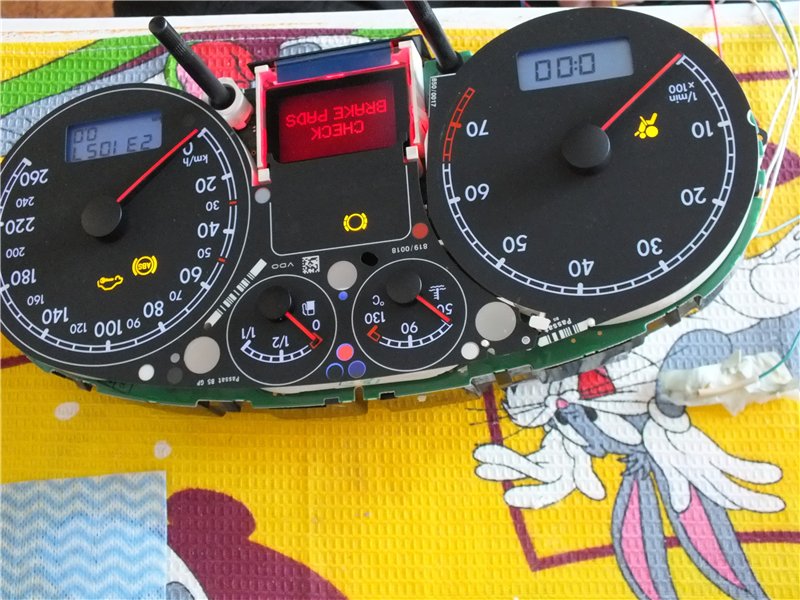

    Приборка отдельно :



    Далее видео :

    Снимаем стрелки приборов passat b5



    Снимаем пленку с дисплея



    Как работает поляризационная пленка



    Выпаиваем SMD светодиоды



    Впаиваем SMD светодиоды



    Тест исполнителей приборной панели



    Белая подсветка и инверсия

    1.8Т Chip механика музыка свет (продаю)
    http://www.drive2.ru/users/antoffka88/

  6. #46
    Lupo
    Регистрация
    22.03.2011
    Адрес
    Belorusia
    Возраст
    38
    Сообщений
    198
    Спасибо +
    Получено: 7
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Супер . На выходных буду делать себе, диодов уже купил

  7. #47
    Lupo
    Регистрация
    22.03.2011
    Адрес
    Belorusia
    Возраст
    38
    Сообщений
    198
    Спасибо +
    Получено: 7
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Antoffka
    Я так понял, вы не делали подсветку одометра и часов так что бы при включении зажигания посветка включалась? Как бы это замутить? Что бы не вся приборка, а только часы и одометр. Походу буду резать дорожки, и соединять проводками.

  8. #48
    Golf Аватар для Antoffka
    Регистрация
    28.05.2011
    Адрес
    Галич
    Возраст
    29
    Сообщений
    634
    Спасибо +
    Получено: 30
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от D_E_N_I_S Посмотреть сообщение
    Antoffka
    Я так понял, вы не делали подсветку одометра и часов так что бы при включении зажигания посветка включалась? Как бы это замутить? Что бы не вся приборка, а только часы и одометр. Походу буду резать дорожки, и соединять проводками.
    Да скорее всего придется резать , запитаны они по сети с остальными , но надо будет проверить чтоб не выпали из этой цепи токоограничительные резисторы, а то будет совсем не хорошо) я как то не заморачиваюсь .. потом проще сделаю чтоб при включении вся подсветка включалась , я иммею ввиду вся приборка и салонная часть ,а фонари отдельным выключателем.
    1.8Т Chip механика музыка свет (продаю)
    http://www.drive2.ru/users/antoffka88/

  9. #49
    Знатный Перец Клуба VW Passat B5! Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    46
    Сообщений
    5,099
    Спасибо +
    Получено: 367
    Отправлено: 283

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от D_E_N_I_S Посмотреть сообщение
    Что бы не вся приборка, а только часы и одометр. Походу буду резать дорожки, и соединять проводками.
    не надо ничего резать, при помощи шнурка ваг-тахо, дампы прошивки подправить и все.
    Модификации дампа приборки.
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  10. #50
    Lupo
    Регистрация
    22.03.2011
    Адрес
    Belorusia
    Возраст
    38
    Сообщений
    198
    Спасибо +
    Получено: 7
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    EDD XXI

    не надо ничего резать, при помощи шнурка ваг-тахо, дампы прошивки подправить и все.
    Модификации дампа приборки.
    У меня приборка с компом тот что в часах стоит . На такой приборке тоже можно включить подсветку? Сейчас скачаю VagTacho, завтра попробую

  11. #51
    Golf Аватар для Antoffka
    Регистрация
    28.05.2011
    Адрес
    Галич
    Возраст
    29
    Сообщений
    634
    Спасибо +
    Получено: 30
    Отправлено: 5

    1 Вы не можете благодарить!

    По умолчанию

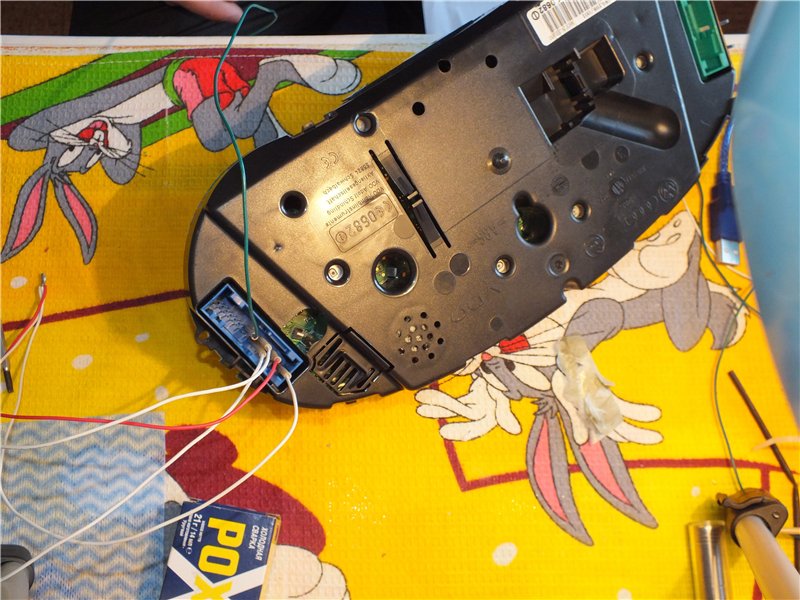

    Если есть вопросу по подключению приборки то :

    Адаптер.
    если смотреть НА адаптер (у меня даже подписано)

    8--------1
    9----16

    Где 7--- K-line
    4 или 5 земля
    16 --- +12вольт

    (при такой комбинации на адаптере загорится лампочка.)

    Далее по разьему приборки:

    1,23 --- +12 вольт

    7 --- масса

    25--- к линия

    если нужна подсветка то подать на 20 ногу +12
    1.8Т Chip механика музыка свет (продаю)
    http://www.drive2.ru/users/antoffka88/

  12. #52
    Lupo Аватар для Nick_2_Nick
    Регистрация
    17.05.2012
    Адрес
    Казахстан
    Возраст
    28
    Сообщений
    172
    Спасибо +
    Получено: 2
    Отправлено: 29

    0 Вы не можете благодарить!

    По умолчанию

    Всем Здрасти! Вопрос в следующем... У меня Пассат В5 1,6 1997 года, приборка еще зеленая(глючат стрелки) думаю менять ее! Хочу попробовать сменить ее на приборку от В5+! Как быть мне! Уж очень мне нравится приборка от В5+... Что нужно мне для этого? Как можно ее воткнуть в мой В5?

  13. #53
    Знатный Перец Клуба VW Passat B5! Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    46
    Сообщений
    5,099
    Спасибо +
    Получено: 367
    Отправлено: 283

    0 Вы не можете благодарить!

    По умолчанию

    не воткнуть. Только корпус на родную натянуть
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  14. #54
    Lupo Аватар для Nick_2_Nick
    Регистрация
    17.05.2012
    Адрес
    Казахстан
    Возраст
    28
    Сообщений
    172
    Спасибо +
    Получено: 2
    Отправлено: 29

    0 Вы не можете благодарить!

    По умолчанию

    То есть? Можно оставить все кишки свои, а остальное смонтировать от В5+? С виду она будет как от В5+? И стрелки и все остальное? Я правильно понял?

  15. #55
    Знатный Перец Клуба VW Passat B5! Аватар для EDD XXI
    Регистрация
    02.08.2008
    Адрес
    РОДИНА ЧУГУННОГО МЕТЕОРИТА (c)Kimi
    Возраст
    46
    Сообщений
    5,099
    Спасибо +
    Получено: 367
    Отправлено: 283

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Nick_2_Nick Посмотреть сообщение
    То есть? Можно оставить все кишки свои, а остальное смонтировать от В5+? С виду она будет как от В5+? И стрелки и все остальное? Я правильно понял?
    да, правильно
    98AFN,дизелил слегка.02AWT,жралза двоих,
    теперь дизель-тигуан прет как танк

  16. #56
    Lupo Аватар для Nick_2_Nick
    Регистрация
    17.05.2012
    Адрес
    Казахстан
    Возраст
    28
    Сообщений
    172
    Спасибо +
    Получено: 2
    Отправлено: 29

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от EDD XXI Посмотреть сообщение
    да, правильно
    Класс... только одно но, у меня на приборке 220 км в час, а В5+ на 1.6 260км стрелка спидометра будет врать.. .Тогда как быть? Если приборки В5+ с 220 км/ч?

  17. #57
    Lupo
    Регистрация
    22.03.2011
    Адрес
    Belorusia
    Возраст
    38
    Сообщений
    198
    Спасибо +
    Получено: 7
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Вот может кому пригодятся фото как я переделывал приборку
    Название: IMG_6305.JPG
Просмотров: 984

Размер: 125.1 Кб Тут видно что одометр уже готов

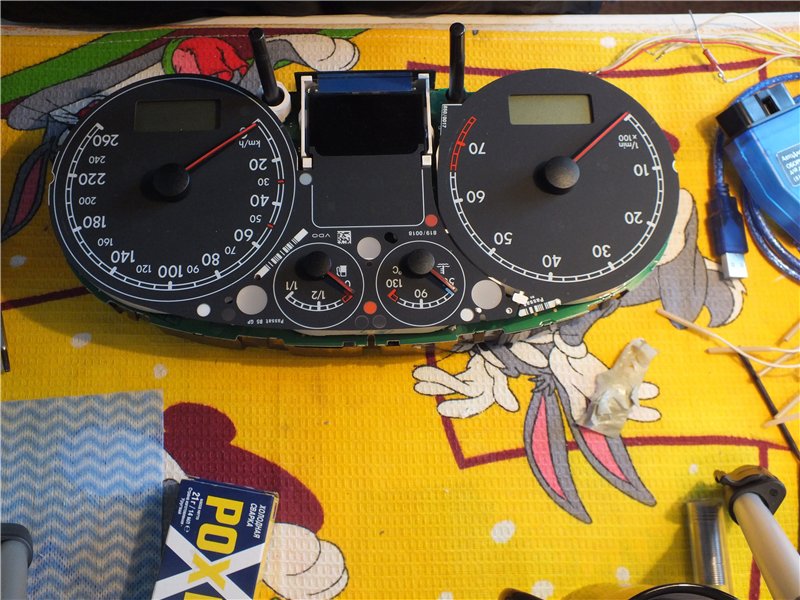

    Название: IMG_6309.JPG
Просмотров: 952

Размер: 80.4 Кб Так срезал пленку
    Название: IMG_6310.JPG
Просмотров: 951

Размер: 120.2 Кб Пленка у меня осталась целая, клей смыл растворителем.
    Название: IMG_6307.JPG
Просмотров: 1030

Размер: 102.4 Кб Вот тут запаял диоды красные в одометр и часы. Когда подключил приборку, офигел от яркости диодов. На спидометре и тахо, я оставил синие заводские.
    Название: IMG_6313.JPG
Просмотров: 1074

Размер: 96.7 Кб Тут усовершенствовал)) питание. Поставил резисторы 472 Ом. Яркость стала одинаковой с остальными диодами. Так как иногда сижу в машине за рулем 12 часов подряд ночью. Подсветку деалаю почти на минимум.
    Если кому надо, могу завтра выложить фото как оно все светит. В моей приборке нельзя включить подсветку без включения габаритов, изменением дампа прошики. Пришлось ставить дополнительные диоды для посветки одометра днем. Лепил допдиоды на двухсторонии скотч. Соединил тонкими проводами. Допдиоды ставил рядом с заводскими. Днем допдиоды светят максимально ярко(подсвечивают только одометр и часы-комп). При включении габаритов допдиоды тухнут и включаются заводские переделанныйе) диоды. Может как то можно было обойтись и без дополнительных, но я не догнал где разорвать цепь питания от подсветки спидометра и одометра

  18. #58
    Lupo Аватар для Nick_2_Nick
    Регистрация
    17.05.2012
    Адрес
    Казахстан
    Возраст
    28
    Сообщений
    172
    Спасибо +
    Получено: 2
    Отправлено: 29

    0 Вы не можете благодарить!

    По умолчанию

    Прикольно это все конечно, но у меня вопрос как потом приклеить эту пленку обратно на дисплей? На что?

  19. #59
    Lupo
    Регистрация
    22.03.2011
    Адрес
    Belorusia
    Возраст
    38
    Сообщений
    198
    Спасибо +
    Получено: 7
    Отправлено: 3

    1 Вы не можете благодарить!

    По умолчанию

    Я её просто отмыл ацетоном, и поставил обратно другой стороной. Пленка отлично держится железкой которая крепит LCD экран и никакой клей не нужен

  20. #60
    Polo
    Регистрация
    27.07.2009
    Адрес
    Беларусь, Брест
    Возраст
    32
    Сообщений
    417
    Спасибо +
    Получено: 3
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Satoorn Посмотреть сообщение
    Белые не советую. Но попробуй, что бы убедиться, что красные лучше вписываются в общий фон. )
    Цитата Сообщение от Antoffka Посмотреть сообщение
    Климат днем , подсвета выключена ( в тени поэтому плохо видно)
    А вот что получилось у меня. Мне больше нравится в таком исполнении, без инверсии и под мой общий фон такой вариант по-моему вписывается лучше. Вот только немного ярковато...что можно сделать? Дальше дело за приборкой :-)
    Изображения Изображения
    VW Passat B5.5 Variant 1.9 TDI AWX/05 handsfree
    VW Passat B5 Variant 1.9 TDI AFN/99 - был :-(
