1. #81
    Pointer
    Регистрация
    29.04.2011
    Адрес
    Салехард
    Возраст
    30
    Сообщений
    46
    Спасибо +
    Получено: 1
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Bassss Посмотреть сообщение
    К сожалению RNS MFD я продал, поэтому не померяю, но поставил Kenwood DDX4051BT. Судя по паспорту ее габариты ШхВхГ 182х112х163 мм. Вошла отлично
    Спасибо! Кенвуд и по глубине и не торчит? а рамку по любому ставил переходную?

  2. #82
    Pointer
    Регистрация
    24.02.2013
    Адрес
    Тульская область
    Возраст
    29
    Сообщений
    42
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Achtung Посмотреть сообщение
    Спасибо! Кенвуд и по глубине и не торчит? а рамку по любому ставил переходную?
    Ну родная рамка кенвуда конечно же установлена, как же без нее. По глубине не торчит

  3. #83
    Pointer
    Регистрация
    29.04.2011
    Адрес
    Салехард
    Возраст
    30
    Сообщений
    46
    Спасибо +
    Получено: 1
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

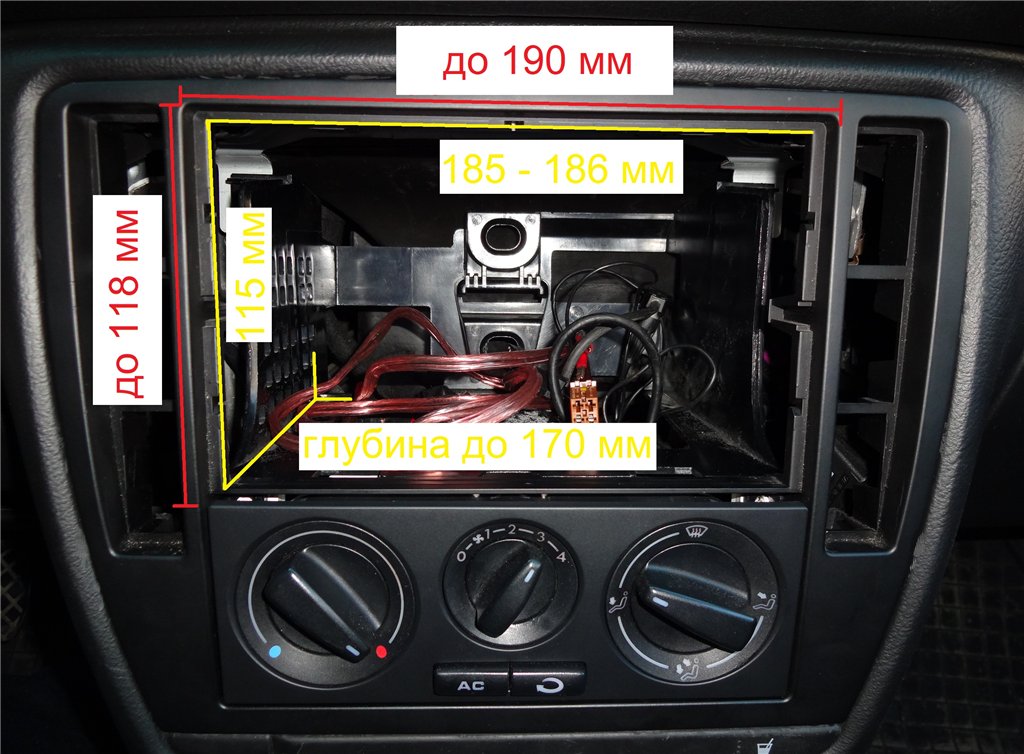

    Решил померить посадочные габариты на 2-din, криво конечно очень, у меня так по крайней мере. Ну нигде нормально прописаные габариты не мог найти. Вот мои, если что поможите более красиво четко описать данные параметры, мне кажется полезно при выборе 2 дин магнитол для пассатов б5
    итак два примерных параметра Длины*Высоты*Ширина (Д*В*Ш)
    1. посадочная примерная не более данных 185*115*170
    2. заподлицо с рамкой не более 190*118*170


    а вот габариты типа штатного устройства с сайта audiomiх, не реклама
    Последний раз редактировалось Achtung; 24.03.2013 в 14:41.

  4. #84
    Pointer
    Регистрация
    28.02.2013
    Сообщений
    2
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А на русском нет?

  5. #85
    Pointer Аватар для maxclubber
    Регистрация
    01.07.2012
    Адрес
    Москва ЮАО
    Возраст
    27
    Сообщений
    60
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Кто знает с помощью какого переходника/ресивера/устройства можно подключить Ipod (аудио+видео сигнал) к RNS MFD?
    Passat B5+ 1.8T AWT • 2004 • Tiptronic • Highline • Stonehenge Grey

  6. #86
    Passat Аватар для Valerik1970
    Регистрация
    06.09.2007
    Адрес
    Россия, Москва, СВАО
    Возраст
    46
    Сообщений
    1,808
    Спасибо +
    Получено: 16
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Всем привет ! RNS ка не выдает диск навигации, может кто сталкивался с этим ?
    Passat 3B Variant ... 15 лет, не дата так огрызок не доедок, полтинник-да! и четвертак , а то не так не эдок, /В.С.Высоцкий/

  7. #87
    Touareg Аватар для ChEkist
    Регистрация
    15.05.2010
    Адрес
    Moscow
    Возраст
    25
    Сообщений
    2,127
    Записей в дневнике
    9
    Спасибо +
    Получено: 70
    Отправлено: 56

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от maxclubber Посмотреть сообщение
    Кто знает с помощью какого переходника/ресивера/устройства можно подключить Ipod (аудио+видео сигнал) к RNS MFD?
    Через правильно распаянный minidin 10. Будет обычный AUX шнур.
    Skoda Superb 2.0TDI CLJA 6-DSG 2012/VW Passat 2.0TDI CBBB 6-DSG 2009 R-line+ChipRatkov+OFF(EGR+DPF)/VW Passat 1.9TDI AVF 6-МКПП 2005/VW Bora 1.6i AKL 5-МКПП 2000

  8. #88
    Pointer Аватар для maxclubber
    Регистрация
    01.07.2012
    Адрес
    Москва ЮАО
    Возраст
    27
    Сообщений
    60
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ChEkist Посмотреть сообщение
    Через правильно распаянный minidin 10. Будет обычный AUX шнур.
    А можно подробней, будет ли видео и где это можно сделать/заказать?
    Passat B5+ 1.8T AWT • 2004 • Tiptronic • Highline • Stonehenge Grey

  9. #89
    Touareg Аватар для ChEkist
    Регистрация
    15.05.2010
    Адрес
    Moscow
    Возраст
    25
    Сообщений
    2,127
    Записей в дневнике
    9
    Спасибо +
    Получено: 70
    Отправлено: 56

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от maxclubber Посмотреть сообщение
    А можно подробней, будет ли видео и где это можно сделать/заказать?
    Можно и подробнее.
    Продавал такие шнуры я ---> https://passatworld.ru/showthread.php?t=196914
    Но уже закончились и более пока не делаю.

    Если сам найдешь miniDIN 10, то отпишу, что как сделать. Или подожди около 2х недель. Постараюсь сделать еще таких.
    Skoda Superb 2.0TDI CLJA 6-DSG 2012/VW Passat 2.0TDI CBBB 6-DSG 2009 R-line+ChipRatkov+OFF(EGR+DPF)/VW Passat 1.9TDI AVF 6-МКПП 2005/VW Bora 1.6i AKL 5-МКПП 2000

  10. #90
    Pointer
    Регистрация
    24.02.2013
    Адрес
    Тульская область
    Возраст
    29
    Сообщений
    42
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от maxclubber Посмотреть сообщение
    А можно подробней, будет ли видео и где это можно сделать/заказать?
    видео так просто не заработает!

  11. #91
    Polo
    Регистрация
    13.07.2007
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    51
    Сообщений
    311
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    maxclubber, загляни в л.с.
    Пассат В5+ 1.9 TDI 130л.с. 2004г. AVF(продан),сейчас Шаран 2.0TDI 136л.с навигация MFD,тв-тюнер

  12. #92
    Pointer
    Регистрация
    06.04.2013
    Адрес
    Minsk
    Сообщений
    15
    Спасибо +
    Получено: 0
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию что то не пойму

    Потребуется.
    1. DVD-проигрыватель с выходом SCART
    2. Разьем MINIDIN 10 PIN.

    3. Разьем SCART или готовый кабель с этими разьемами на концах. Брать нужно тонкий, 5 мм в диаметре, кабель с 9-ю проводами, обозначается как 9-pin на самом кабеле. Другие кабели очень толстые, работать с ними не удобно.
    4. Провод 9-ти жильный. Использовал коммуникационный, из старых запасов.
    5. Если потребуется для питания проигрывателя Блок питания 12 В -> 5 В, ток 2 А. Конечный вариант еще не выбран. Тестовый вариант на КРЕНке с радиатором 5*5см сильно греется.
    6. Или как вариант вместо позиций 2-4 готовый шнурок Кабель mini-DIN 10-pin на SCART
    Распиновка разьемов.

    Если все же взялись паять сами, то прилагаемая распиновка соединительного кабеля.

    MINIDIN - SCART
    1 ------------ 4
    2 ------------ 3
    3 ------------ 1
    4 ------------ 19
    5 ------------ 17
    6 - не используется
    7 - 10kOm - 8
    8 ------------ 7
    9 ------------ 11
    10 ---------- 15

    Я извеняюсь, в электрике не силен(( 7 - 10 КОм - 8 :что такое 10 КОм? что сопротивление это понятно, я к тому что это предохранитель 10А или что-то другое?

  13. #93
    Touareg Аватар для ChEkist
    Регистрация
    15.05.2010
    Адрес
    Moscow
    Возраст
    25
    Сообщений
    2,127
    Записей в дневнике
    9
    Спасибо +
    Получено: 70
    Отправлено: 56

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от smak1989 Посмотреть сообщение
    Я извеняюсь, в электрике не силен(( 7 - 10 КОм - 8 :что такое 10 КОм? что сопротивление это понятно, я к тому что это предохранитель 10А или что-то другое?
    Это значит, что в линии соединяющей 7(миниДИН) контакт с 8(скарт), должно быть включено последовательно сопротивление номиналом 10kOm.
    Skoda Superb 2.0TDI CLJA 6-DSG 2012/VW Passat 2.0TDI CBBB 6-DSG 2009 R-line+ChipRatkov+OFF(EGR+DPF)/VW Passat 1.9TDI AVF 6-МКПП 2005/VW Bora 1.6i AKL 5-МКПП 2000

  14. #94
    Pointer
    Регистрация
    24.02.2013
    Адрес
    Тульская область
    Возраст
    29
    Сообщений
    42
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А по мне все это изврат. Тоже почти начал делать выжимание всех соков из RNS, но во время подсчитал затраты, продал RNS, доплатил 3000 и получил современное устройство, к которому гораздо легче все подключить

  15. #95
    Pointer
    Регистрация
    06.04.2013
    Адрес
    Minsk
    Сообщений
    15
    Спасибо +
    Получено: 0
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    У меня еще один вопрос, на minidin разъеме позиция 11 (масса экрана), нужно ли ее соединять с "массой" на разъеме скарт?

  16. #96
    Touareg Аватар для ChEkist
    Регистрация
    15.05.2010
    Адрес
    Moscow
    Возраст
    25
    Сообщений
    2,127
    Записей в дневнике
    9
    Спасибо +
    Получено: 70
    Отправлено: 56

    1 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от smak1989 Посмотреть сообщение
    У меня еще один вопрос, на minidin разъеме позиция 11 (масса экрана), нужно ли ее соединять с "массой" на разъеме скарт?
    Я соединял. Что будет если не соединять, не знаю. Но у меня миниДИН был уже готовый, с 11 проводками(10-сигнальных, 1-земля)

  17. #97
    Pointer
    Регистрация
    10.04.2010
    Возраст
    40
    Сообщений
    3
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Помогите! У меня стояла штатная VW Delta-6 c CAN-шиной и ISO-разъемом. Купил проблему себе голову, магнитолку RNS MFD, снятую с шарана. Нашел переходник к ней с ISO на Евроразъем. Всё хорошо,не могу подключить подсветку кнопок,отключение магнитолы при вытаскивании ключа зажигания. На старой магнитоле не было спец входов(контактов) для этих функций,видимо всё управлялось через CAN-шину( входы CAN+ и CAN-).Кто знает решение данной проблемы,помогите, больше обратиться не к кому? Вот распиновка магнитолы VW Delta-6 http://s004.radikal.ru/i205/1301/fa/4681484dfe3d.jpg . А вот распиновка RNS Mfd http://s019.radikal.ru/i629/1301/15/af5a84553588.jpg .

  18. #98
    Pointer
    Регистрация
    29.04.2011
    Адрес
    Салехард
    Возраст
    30
    Сообщений
    46
    Спасибо +
    Получено: 1
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    По идее! За подсветку ILL отвечает оранжевый провод от мафона а за замок зажигания красный ACC. У меня на шлейфе в пассе желтый плюс +B, коричневый масса GND, красный зажигание ACC, голубой подсветка кнопок и ещё у меня левый был от антены черный проводок. Я себе ща китаяса мафон купил, тоже пришлось немного перепиновать. Если можно скинуть фото шлейфов с мафона и тот что от машиный идет посмотреть что там с цветами. Тебе нужно к значку солнышко подцепить подсветку(у меня голубой на шине пассата) а зажигание на S-kont. (Это и есть 12v от замка т.е. ACC) https://passatworld.ru/archive/index.php/t-73672.html

  19. #99
    Pointer
    Регистрация
    10.04.2010
    Возраст
    40
    Сообщений
    3
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Дело в том что у меня отдельного проводка подсветки на Delta-6 не было. У меня присутствует CAN-шина, с помощью проводка диагностики можно даже магнитолу проверить. Кто как выходил из положения? Неужели никто не сталкивался с такой проблемой?

  20. #100
    Pointer
    Регистрация
    29.04.2011
    Адрес
    Салехард
    Возраст
    30
    Сообщений
    46
    Спасибо +
    Получено: 1
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Ставь авто в подпись если смотреть на распиновку твоей старой дельты, то питание от замка вроде как от основной шины значком обозначено самый верхний правый пин контакт на против кан+, а вот подсветка кнопок где то наверно на шине канбуса наверно если она ваще была. Посади подсветку кнопок на ближайши провод подсветки любой лампочки панели колхозить и ещё раз колхозить. Или лучше правда мегавольта какого подождать с советом
