Тема разноплановых вопросов: технический флуд - 2

[Александр К.]

Грузи сюда, мы ему напомним, да и сами посмотрим

Вечером начну. Пластина рядом лежит.

[sanyoua]

sanyoua, ну там их два рядышком, один закрывает корпус воздушного фильтра(думаю он относится к свв), а второй типа как на фото, но само исполнение вроде отличается может сфоткаю сегодня...
А посмотри сам по моему вину, если интересно конечно, а то я не очень любитель в номерах копаться

--- Добавлено чуть позже ---



Грузи сюда, мы ему напомним, да и сами посмотрим

Привет номер твоего кожуха такой-же 058 129 585 B как и у меня.

[Александр К.]

номер твоего кожуха такой-же 058 129 585 B как и у меня.

Сань, а у меня на пластине другой номерок 058 129 597Q Может я не ту принёс? Сейчас посмотрел в каталоге, похоже правда не ту. Тебе нужна пластина, которая к лонжерону крепится?

[sanyoua]

Сань, а у меня на пластине другой номерок 058 129 597Q Может я не ту принёс? Сейчас посмотрел в каталоге, похоже правда не ту. Тебе нужна пластина, которая к лонжерону крепится?

Чесно сказать, я не знаю куда она там крепиться) ну наверное к гбц? У меня только есть та, что возле воздушного фильтра.
Ты не ту принес наверное, скинь фото. Та что мне нада, она с квадратным вырезом с одной стороны под резиновый уголок свв.

[mitrich76]

sanyoua, ну вот откопал у себя, это моя, видно не очень, но похоже все таки такая как там на фото, видно где верх крепится, если присмотреться, там два самореза


--- Добавлено чуть позже ---

Правая на фото

[sanyoua]

А збоку ее можешь сфоткать. И поближе.

[mitrich76]

А збоку ее можешь сфоткать. И поближе.

Постараюсь, но не знаю что из этого получитсятолько к вечеру

[Александр К.]

Правая на фото

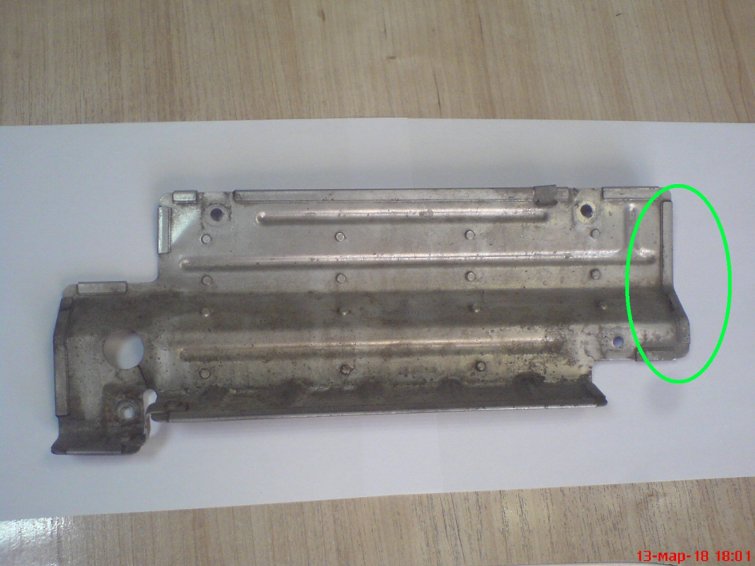

Вот Вам правая на фото:

  Скрытый текст:

  Скрытый текст:

Какую точно надо?

[mitrich76]

Александр К., ну да, она... только Саню надо подождать, а то мож не она

[Александр К.]

а то мож не она

А может это страус злой, а может и не злой... Сейчас скажет, что ему левая по фото нужна

[sanyoua]

Александр К., она она. Меряй Левую имею.
Мне можно без тех выштамповок.
Тольщина какая у нее?

[Александр К.]

Тольщина какая у нее?

Алюминий, 1 мм. По краям загнут. Вообще это сэндвич из двух листов по 0,5 мм Кстати, номерок её как я написал выше.

[sanyoua]

Я наверное из нержавейки ее зделаю, тольщиной 1 мм.

--- Добавлено чуть позже ---

Мне главное изгиб этот, сколько он там град? 45?


Можно пластину на ребро поставить и карандашом обвести на бумаге. Там потом снизу гибка на 90 град?

[Александр К.]

Мне главное изгиб этот, сколько он там град? 45?

Примерно да. Нижний 90 градусов. Держи. Просьба в пианиста не стрелять, играет, т.е. рисует, как умеет

  Скрытый текст:

Вот нижнее правое отверстие не знаю, как лучше померить.
Сбоку как-то так:

  Скрытый текст:

[ded_491]

Алюминий, 1 мм. По краям загнут. Вообще это сэндвич из двух листов по 0,5 мм Кстати, номерок её как я написал выше.

Дефлектор (я правильно назвал???) не простой. Между двумя слоями люминя скорей всего воздушный зазор или теплоизолятор. Во как его сеткой заклепок или выштамповкой залепили, а края по периметру обжали.

[komsernik]

Просьба в пианиста не стрелять

Александр К., да я в жизни стока стрелок бы не нарисовал

[floyd]

Александр К., да я в жизни стока стрелок бы не нарисовал

Да ещё и цифры там...

[sanyoua]

Александр К., спасибо большое! Завтра буду чертить.

--- Добавлено чуть позже ---

Нижнее отверстие на изгибе надо обязательно или можно без него? Она крепиться двумя саморезами или тремя?
А то отверстие диаметром 20 зачем оно? Через него что-то проходит?

--- Добавлено чуть позже ---

Пластину придержи еще до завтра. Может еще какие вопросы будут)

[mitrich76]

sanyoua, вверху два болтика, на пять наверно, больше как голову туда не засовывал, нифига не видно

  Скрытый текст:

[gta-2]

sanyoua,
Александр К.,
неутомимые чертежники
