1. #201
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,177
    Спасибо +
    Получено: 16
    Отправлено: 7

    1 Вы не можете благодарить!

    По умолчанию

    AleksandrVL, я так собираюсь делать. По крайней мере скачиваешь схему на старую сигналку и смотришь по схеме любой из разъемов на блоке сигнализации, какой нибудь отдельно взятый провод, его назначение по схеме, и физически прослеживаешь куда он врезан в проводку машины. В результате дополнительно заморачиваться с поиском проводов и сигналов в эл.цепях автомобиля не требуется, делаешь по аналогии, но учти что блоки самих сигналок разные и расположение конкретно взятых сигналов в разъемах тоже разные, поэтому тупо переткнуть старый блок на новый не даст результата.
    Последний раз редактировалось Xameleon; 22.11.2012 в 18:29.
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  2. #202
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    41
    Сообщений
    6,293
    Записей в дневнике
    7
    Спасибо +
    Получено: 336
    Отправлено: 611

    0 Вы не можете благодарить!

    По умолчанию

    Xameleon,
    Будешь делать, сделай фотоотчет. Может пригодится кому.
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.

  3. #203
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,177
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    блин теперь у самого вопросы возникли, смотрю схему подключения и не могу сообразить какое назначение у проводов "вход событий (-)"
    и "выход состояния 200мА (-)" ? Полистал инструкцию, до сих пор не нашел что это может для каких то доп модулей GSM/GPS и т.п?
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  4. #204
    Touareg Аватар для mak7651
    Регистрация
    17.08.2010
    Адрес
    Тюменская обл. ХМАО
    Возраст
    28
    Сообщений
    2,902
    Спасибо +
    Получено: 64
    Отправлено: 185

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon Посмотреть сообщение
    блин теперь у самого вопросы возникли, смотрю схему подключения и не могу сообразить какое назначение у проводов "вход событий (-)"
    и "выход состояния 200мА (-)" ? Полистал инструкцию, до сих пор не нашел что это может для каких то доп модулей GSM/GPS и т.п?
    выход состояния-это может что-то дублирующее зажигание????вход событий-мож это сигнал о запуске ????тахо,гена....

    --- Добавлено чуть позже ---

    Цитата Сообщение от priborka Посмотреть сообщение
    подключение к сине/черному проводу, управление по -,
    по поводу подключения:
    тянуть физически провода от плафонов в дверях на блок сигналки развязав диодами - это лучше, но я подключался к плафону освещения.
    тоесть на моей сиге два провода,один для положительного сигнала,второй для отрицательного????(получается в моём случае задействован только один?????на него диод ставит надо?????на капот и багажник надо диод?????И если надо тянуть от всех дверей и в этом реально будет польза-отпишите кто знает!!!!)

    --- Добавлено чуть позже ---

    Цитата Сообщение от Xameleon Посмотреть сообщение
    блин теперь у самого вопросы возникли, смотрю схему подключения и не могу сообразить какое назначение у проводов "вход событий (-)"
    и "выход состояния 200мА (-)" ? Полистал инструкцию, до сих пор не нашел что это может для каких то доп модулей GSM/GPS и т.п?
    выход состояния-это может что-то дублирующее зажигание????вход событий-мож это сигнал о запуске ????тахо,гена....

    --- Добавлено чуть позже ---

    Цитата Сообщение от priborka Посмотреть сообщение
    подключение к сине/черному проводу, управление по -,
    по поводу подключения:
    тянуть физически провода от плафонов в дверях на блок сигналки развязав диодами - это лучше, но я подключался к плафону освещения.
    тоесть на моей сиге два провода,один для положительного сигнала,второй для отрицательного????(получается в моём случае задействован только один?????на него диод ставит надо?????на капот и багажник надо диод?????И если надо тянуть от всех дверей и в этом реально будет польза-отпишите кто знает!!!!)
    Последний раз редактировалось mak7651; 22.11.2012 в 19:56.
    VARIK BBG 02 2.8 tiptr 4mot webasto в ремонте(кипятильник)кожа люк солярий,BlackMat,И зима и лето R19 Мультируль дружит с JVC-AVX KD33 Infiniti kappa 65.9CSx2 SPL GRLA3000.1+1200.4 MacAudioSTX212BP Cadence 4F,StarlineA91 WVWZZZ3BZ2E324796

  5. #205
    Lupo
    Регистрация
    16.06.2010
    Адрес
    Орел
    Возраст
    35
    Сообщений
    187
    Записей в дневнике
    1
    Спасибо +
    Получено: 4
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от mak7651 Посмотреть сообщение
    тоесть на моей сиге два провода,один для положительного сигнала,второй для отрицательного????
    да 2 провода, но используется только один, тебе нужен "-"

  6. #206
    Touareg Аватар для mak7651
    Регистрация
    17.08.2010
    Адрес
    Тюменская обл. ХМАО
    Возраст
    28
    Сообщений
    2,902
    Спасибо +
    Получено: 64
    Отправлено: 185

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от priborka Посмотреть сообщение
    да 2 провода, но используется только один, тебе нужен "-"
    спс-диоды надо куда????капот?багажник?вроде где то было что положение света на плафоне всегда должно быть выкл??????

    --- Добавлено чуть позже ---

    и сюда тоже не надо диод-правильно????И в чём понт тянуть с каждой двери????
    VARIK BBG 02 2.8 tiptr 4mot webasto в ремонте(кипятильник)кожа люк солярий,BlackMat,И зима и лето R19 Мультируль дружит с JVC-AVX KD33 Infiniti kappa 65.9CSx2 SPL GRLA3000.1+1200.4 MacAudioSTX212BP Cadence 4F,StarlineA91 WVWZZZ3BZ2E324796

  7. #207
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    43
    Сообщений
    14,049
    Записей в дневнике
    2
    Спасибо +
    Получено: 168
    Отправлено: 52

    0 Вы не можете благодарить!

    По умолчанию

    AleksandrVL, можно все.

    Цитата Сообщение от AWAS Посмотреть сообщение
    это даже проще, чем заново всю проводку тянуть.
    Проще, но не надежней.

    Цитата Сообщение от Xameleon Посмотреть сообщение
    Полистал инструкцию, до сих пор не нашел что это
    Надо не листать, а ЧИТАТЬ инструкцию! Там все написано, и применение +/- входов, какой когда и назначение слаботочных выходов управления.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  8. #208
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,177
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR Посмотреть сообщение
    назначение слаботочных выходов управления.
    это и так понятно. Это же доп каналы на сколько я понимаю. Но у меня слаботочные доп каналы на схеме так и подписаны "доп канал"
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  9. #209
    Touareg Аватар для mak7651
    Регистрация
    17.08.2010
    Адрес
    Тюменская обл. ХМАО
    Возраст
    28
    Сообщений
    2,902
    Спасибо +
    Получено: 64
    Отправлено: 185

    0 Вы не можете благодарить!

    По умолчанию

    люди подскажите пожалуйста.и где то видел с какой ноги эбуд брать сигнал тахо.не могу найти мож кто помнит?

  10. #210
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,177
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    mak7651,
    Цитата Сообщение от mak7651 Посмотреть сообщение
    люди подскажите пожалуйста.и где то видел с какой ноги эбуд брать сигнал тахо.не могу найти мож кто помнит?
    невнимательный ты верни на страницу назад (11) сообщение #183 , 37 нога ЭБУД сигнал тахо. Но у тебя не понятно что за машина, поставь в подпись, если у тебя дорестайл то сигнал вообще в приборке.
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  11. #211
    Touareg Аватар для mak7651
    Регистрация
    17.08.2010
    Адрес
    Тюменская обл. ХМАО
    Возраст
    28
    Сообщений
    2,902
    Спасибо +
    Получено: 64
    Отправлено: 185

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon Посмотреть сообщение
    mak7651, невнимательный ты верни на страницу назад (11) сообщение #183 , 37 нога ЭБУД сигнал тахо. Но у тебя не понятно что за машина, поставь в подпись, если у тебя дорестайл то сигнал вообще в приборке.
    подпись есть.просто почему то когда. с тела сижу ее нет! у. меня европа 2.8 дилерский 2002г.в а про диоды не подскажешь надо куда?вроде как по логике нах они там не упали! но иногда некоторые вещи не поддаютя логике)))))

    --- Добавлено чуть позже ---

    просто на 11стр. ты сам как бы не конкретно подводишь итоги-тоесть видно что сам в замешательстве)))))) ЛЮДИ ВСЕ ТАКИ ПОТРАТЬТЕ ПАРУ МИНУТ СВОЕГО ДРАГОЦЕННОГО ВРЕМЕНИ.И ОБЪЯСНИТЕ ЧТОБЫ БЫЛО ПОНЯТНО!!!!!КАК ДЕЛАТЬ РАЗВЯЗКУ ДИОДАМИ???С КАЖДОЙ ДВЕРИ ПО ПРОВОДУ.НА КАЖДЫЙ ПРОВОД ПО ДИОДУ ЗАТВОРОМ К БК И ПОТОМ ИХ ВСЕ ВМЕСТЕ СОЕДИНИТЬ И НА ПРОВОД СИГИ(КАКОЙ???)-вроде такое попадалось!!!!просто один пишет на плафон-другой обязательно диодами развязывать)))мы ж с вами лично не знакомы и х.з. кому верить)))))тут некоторым поумничать и повыделываться не составляет труда с флудом на несколько страниц.а дать нормальный человеческий ответ-..... ... Всем огромное спасибо кто откликаетсЯ! вот опять два вопроса растянулись на 2 страницы))))))

    --- Добавлено чуть позже ---

    просто на 11стр. ты сам как бы не конкретно подводишь итоги-тоесть видно что сам в замешательстве)))))) ЛЮДИ ВСЕ ТАКИ ПОТРАТЬТЕ ПАРУ МИНУТ СВОЕГО ДРАГОЦЕННОГО ВРЕМЕНИ.И ОБЪЯСНИТЕ ЧТОБЫ БЫЛО ПОНЯТНО!!!!!КАК ДЕЛАТЬ РАЗВЯЗКУ ДИОДАМИ???С КАЖДОЙ ДВЕРИ ПО ПРОВОДУ.НА КАЖДЫЙ ПРОВОД ПО ДИОДУ ЗАТВОРОМ К БК И ПОТОМ ИХ ВСЕ ВМЕСТЕ СОЕДИНИТЬ И НА ПРОВОД СИГИ(КАКОЙ???)-вроде такое попадалось!!!!просто один пишет на плафон-другой обязательно диодами развязывать)))мы ж с вами лично не знакомы и х.з. кому верить)))))тут некоторым поумничать и повыделываться не составляет труда с флудом на несколько страниц.а дать нормальный человеческий ответ-..... ... Всем огромное спасибо кто откликаетсЯ! вот опять два вопроса растянулись на 2 страницы))))))

  12. #212
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,177
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    mak7651, лично я собираюсь тянуть провода а не цепляться к люстре. Подключаться к коричнево-черному проводу лампочки подсветки (внизу двери) и так в каждой двери. На каждый проводок вешаешь диод катодом к лампочке, анодом к сигналке и со стороны сигналки их объединяешь в один провод, который цепляется к сиге. Тут уже смотри схему на свою сигу, какой провод у тебя отвечает за "Вход дверей" туда и цепляешь.

    Концевики дверей у нас работают на размыкание. Получается что при открытии двери на коричнево черном проводе в двери появляется минус (зажигается лампочка) Диоды вешаются для того чтобы при открывании одной двери появившийся минус не зажигал все остальные двери, ведь мы все двери в один провод объединили.

    Ув. товарищь TheTERMINATOR а так же все кто хорошо разбирается в эл. компонентах, я вот тут схемку нарисовал для себя, скажите скольки амперное реле стоит выбирать под эти нужды?


    Вопрос два: подойдет ли диод IN4007 чтобы развязать двери ? Вот его тех. характеристики
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  13. #213
    Touareg Аватар для mak7651
    Регистрация
    17.08.2010
    Адрес
    Тюменская обл. ХМАО
    Возраст
    28
    Сообщений
    2,902
    Спасибо +
    Получено: 64
    Отправлено: 185

    0 Вы не можете благодарить!

    По умолчанию

    Xameleon-забираю свои слова обратно по поводу твоей неуверенности.Спс.буду делать также.я так понимаю диоды которые идут с сигой для того и нужны????

    --- Добавлено чуть позже ---

    а вроде где то было что с водительской тянуть ненадо.типа можно провод найти в салоне.а с остальных дверей тянуть.или я опять не внимательный был))))

  14. #214
    Lupo
    Регистрация
    16.06.2010
    Адрес
    Орел
    Возраст
    35
    Сообщений
    187
    Записей в дневнике
    1
    Спасибо +
    Получено: 4
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от mak7651 Посмотреть сообщение
    буду делать также.я так понимаю диоды которые идут с сигой для того и нужны????

    --- Добавлено чуть позже ---

    а вроде где то было что с водительской тянуть ненадо.типа можно провод найти в салоне.а с остальных дверей тянуть.или я опять не внимательный был))))
    1. да диоды как раз для этого и нужны.
    2. да с водительской двери можно взять сигнал прямо в стойке, а с остальных тянуть...

    --- Добавлено чуть позже ---

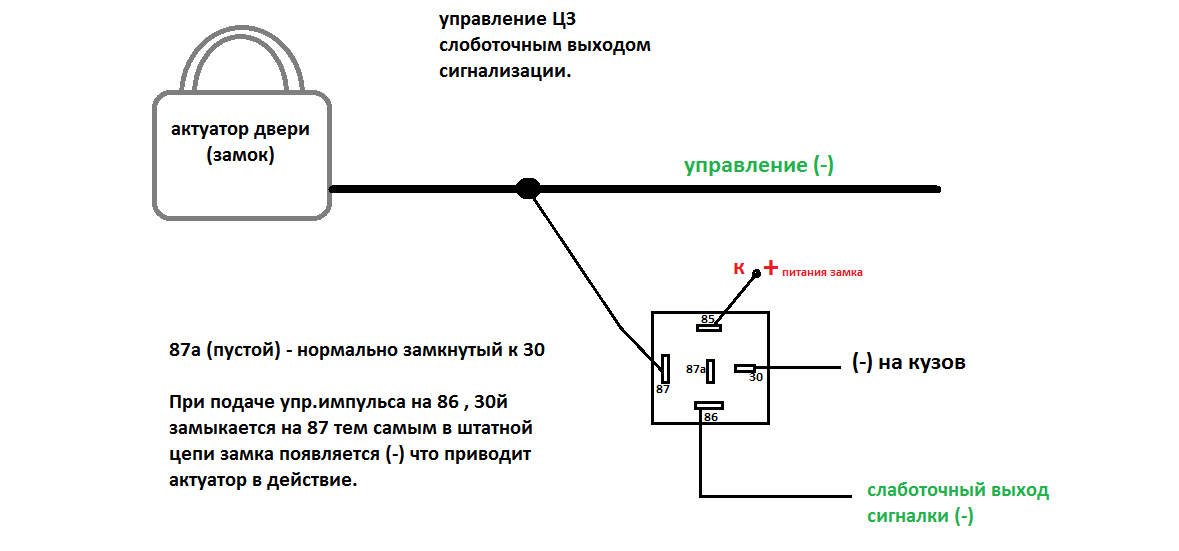

    хамелеон, на сколько я помню у нас слаботочное управление ЦЗ, по этому твоя схема не нужна

    --- Добавлено чуть позже ---

    и какую сигналку ставишь? если провода как на старлайне то тебе надо красно/черные провода - "+", а сине/черный и зелено/черный - не задействованы, соответственно синий и зеленый управление (откр и закр)

    --- Добавлено чуть позже ---

    Цитата Сообщение от mak7651 Посмотреть сообщение
    ПРОВОД СИГИ(КАКОЙ???)
    концевик двери "-"

  15. #215
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,177
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    можно по подробнее на счет родного слаботочного управления центральным замком? информация 100%??? дело в том что у меня на сигналке слаботочный выход под управление ЦЗ (отрицательный, 200мА) не спалю ли я ее подключив на ЦЗ без реле?
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  16. #216
    Touareg Аватар для mak7651
    Регистрация
    17.08.2010
    Адрес
    Тюменская обл. ХМАО
    Возраст
    28
    Сообщений
    2,902
    Спасибо +
    Получено: 64
    Отправлено: 185

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon Посмотреть сообщение
    можно по подробнее на счет родного слаботочного управления центральным замком? информация 100%??? дело в том что у меня на сигналке слаботочный выход под управление ЦЗ (отрицательный, 200мА) не спалю ли я ее подключив на ЦЗ без реле?
    лично у меня на старлайне без рэле....


    priborka,СПС !!!!!!!!!Я ч думаю парни а может отчёт по своей сиге сделать?????А91dialog нверное самая популярная сига на данный момент(ПРИШЛА взамен В9)

    --- Добавлено чуть позже ---

    priborka,извини за очередной баян,но уже не в силах всё перечитывать,насколько я помню нужно цеплятся в3-х дверях от лампочки именно!!!?????я правильно понял что в стойках их не найду????!!!!!и какой цвет провода в стойке водителя и какой брать с остальных 3-х лампочек дверей????-так сказать подитожить(всё равно тема поросла флудом) -p/s/ я такой человек что если делать-делать как надо или вообще не браться!!!
    VARIK BBG 02 2.8 tiptr 4mot webasto в ремонте(кипятильник)кожа люк солярий,BlackMat,И зима и лето R19 Мультируль дружит с JVC-AVX KD33 Infiniti kappa 65.9CSx2 SPL GRLA3000.1+1200.4 MacAudioSTX212BP Cadence 4F,StarlineA91 WVWZZZ3BZ2E324796

  17. #217
    Lupo
    Регистрация
    16.06.2010
    Адрес
    Орел
    Возраст
    35
    Сообщений
    187
    Записей в дневнике
    1
    Спасибо +
    Получено: 4
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    mak7651, тут я тебе к сожалению не подскажу, т.к. сам цеплялся к люстре, позже буду переделывать, но если я не ошибаюсь то провод коричнево/красный, от дверей можно поискать и в стойке, т.к они все туда приходят.

  18. #218
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,177
    Спасибо +
    Получено: 16
    Отправлено: 7

    0 Вы не можете благодарить!

    По умолчанию

    mak7651 у меня тоже щас старлайн а4 старая, и тоже без реле ЦЗ подключен, но оно и понятно, раньше все сигналки с мощными выходами были, так что ориентироваться на то что новая "тоже" старлайн не правильно. Сейчас новая сигналка со слаботочными выходами - провод "открыть ЦЗ" (-) 200мА и провод "закрыть ЦЗ" (-) 200мА Кстати у тебя в схеме к а91 нет схемы подключения через реле, и ничего о слаботочности выхода не сказано, наверняка у тебя он не слаботочный. а вот мне как быть? Хватит ли моего отрицательного выхода 200мА с сигналки чтобы управлять ЦЗ (если он действительно слаботочно управляется) или подключать через реле, но тогда на сколько ампер реле брать?
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  19. #219
    Lupo
    Регистрация
    16.06.2010
    Адрес
    Орел
    Возраст
    35
    Сообщений
    187
    Записей в дневнике
    1
    Спасибо +
    Получено: 4
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    я ставил старлайн А91 диалог. подключение ЦЗ:
    1. синий и зелёный - открыть и закрыть
    2. красно/черные - вместе на "+", там есть коротенький провод с клеммой - его на 18-ти контактный штекер, по месту увидишь
    3. сине/черный и зелено/черный - никуда не подключать.

  20. #220
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    43
    Сообщений
    14,049
    Записей в дневнике
    2
    Спасибо +
    Получено: 168
    Отправлено: 52

    1 Вы не можете благодарить!

    По умолчанию

    Страждущие, половина ответа заключена в вопросе.
    Постите оригинальную схему из инструкции и что вы хотите получить.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

Страница 11 из 32 ПерваяПервая ... 91011121321 ... ПоследняяПоследняя

Похожие темы

  1. Ответов: 394
    Последнее сообщение: Вчера, 14:04
  2. Ответов: 0
    Последнее сообщение: 06.06.2013, 20:49
  3. Установка сигнализации с автозапуском
    от MindHunter в разделе Архив 2009г.
    Ответов: 10
    Последнее сообщение: 18.12.2009, 12:08
  4. Установка сигнализации в ВАО.
    от Тамбовский Волк в разделе Архив 2006г.
    Ответов: 13
    Последнее сообщение: 17.01.2006, 15:55
  5. Установка сигнализации
    от Roller в разделе Архив 2004г.
    Ответов: 35
    Последнее сообщение: 18.11.2004, 12:00

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
