Электрическая схема мультируля
  1. #1
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию Электрическая схема мультируля

    и расположение разьемов. Буду благодарен.
    Задача: запустить штатные кнопки управления на руле для управления неродной магнитолой. Ищу точки выхода контактов кнопок из руля.
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png

  2. #2
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    AWAS
    Кратко. Кнопки подключены к контроллеру, из него пара проводов через подрулевое кольцо в общую шину.
    Надо либо все ломать и делать по-новой, либо, ваять переходник на пике с ЦАП.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  3. #3
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    Т.е. даже в руле стоит контроллер?
    Епт!!! Верно кто-то сказал: Passat - это месть немцев за проигрыш в ВОВ. )))))
    Может кто-то пытался сделать контроллер из родной магнитолы: в смысле выдернуть блочок, отвечающий за связь с автомобилем?
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png

  4. #4
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    AWAS
    Смотря какая магнитола. Некоторые обучаемые, любой резистивный пульт подключить можно.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  5. #5
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    Магнитола обучаемая. Но учиться она только сопротивлениям. Моя цель вывести контакты с кнопок, чтобы как раз такую схему и сделать, но ведь Вы говорите, что там цифровая шина?
    И что-то я не понял про "переходник на пике с ЦАП". Там я так понимаю из руля выходят две пары проводов: CAN и питание. Причем тут ЦАП?
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png

  6. #6
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    AWAS
    Рекомендую обратиться к Механику, он ловко схемы из Эльзы достает. Все сразу станет видно.

    Пример мастырки с ЦАПом был приведен для ситуации, когда ничего ломать не хочется. В этом случае, самодельная коробочка подключается одним проводом в общую шину, другим в магнитолу. Двумя движениями все возвращается в исходное состояние.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  7. #7
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    Нашел схему мультируля.
    Суть в следующем:
    1. В руле стоит "блок управления мультирулем", он управляет подсветкой кнопок и принимает сигналы от кнопок на руле, в т.ч. и кнопка сигнала.
    2. В этот блок приходит 3 контакта через скользящие контакты на руле: питание, земля и сигнальный провод.
    3. По сигнальному проводу все эти сигналы в "мультиплексированном" виде идут в "модуль управления мультирулем".
    4. "модуль управления мультирулем" подключен к диагностическим шинам автомобиля по "К-Line" и "Comfort System Bus". По этим шинам сигналы от кнопок попадают в штатную магнитолу.
    5. "модуль управления мультирулем" имеет номер "1J0 907 487 B" или "1J0 907 487 С".
    6. По схеме этот модуть имеет 18 контактов, из них задействованы 14.

    Может кто разбирал этот блок? или имеет схему?
    Предполагаю, что в нем заложена возможность вывода контактов кнопок из руля.
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png

  8. #8
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от AWAS
    Может кто разбирал этот блок?
    Зачем?
    К каким контактам мозгов подключаются рулевые кнопки можно увидеть на схеме из Эльзы.

    Есть два решения твоей задачи.
    1. Простое. Купить адаптер кнопок руля для машины твоего года. Можно найти на EBAY. Или в буржуйских инет магазинах.
    2. Сложное. Сделать адаптер самостоятельно. Или заказать разработку. Требования: случашь кан-шину, при отределенном сигнале на выходе выдавать фиксированное значение сопротивления. Про такую мастырку на ПИКе с ЦАПом я и говорил в начале.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  9. #9
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    Есть два решения твоей задачи.
    1. Простое. Купить адаптер кнопок руля для машины твоего года. Можно найти на EBAY. Или в буржуйских инет магазинах.
    2. Сложное. Сделать адаптер самостоятельно. Или заказать разработку. Требования: случашь кан-шину, при отределенном сигнале на выходе выдавать фиксированное значение сопротивления. Про такую мастырку на ПИКе с ЦАПом я и говорил в начале.
    Все Вы меня не не туда отправляете. Я вроде четко описал свою задачу. По первому предложению: деньги, доставка, гарантии работы? По второму предложению: я не проектный институт.

    К каким контактам мозгов подключаются рулевые кнопки можно увидеть на схеме из Эльзы
    Вот это уже интересно: в эльзе есть внутренние схемы блоков?
    Повторюсь еще раз: идея в том, что в "модуле управления мультирулем" по всей видимости должны быть заложена возможность выдачи дискретных сигналов от кнопок наружу! Я делаю такой вывод на основании предположения, что в разных комплектациях автомобилей магнитола подключена по разному и нет смысла ставить разные модули в разные автомобили (унификация). Да и разработчики модуля должны были предусмотреть такую возможность (я бы предусмотрел ))).
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png

  10. #10
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от AWAS
    По первому предложению: деньги, доставка, гарантии работы?
    Этот вопрос не ко мне. Интернет в руки и удачи в поиске!

    Цитата Сообщение от AWAS
    возможность выдачи дискретных сигналов от кнопок наружу
    Команды от кнопок - цифровые. Имхо, т.к. не разбирался.
    А штатная магнитола слушает общую шину и вылавливает из нее нужные команды.

    Как вариант, найти схему автомобиля, где кнопки подключены и работают.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  11. #11
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    TheTERMINATOR
    Опять 25!
    Мысль не в том, чтобы купить, а в том, чтобы разобраться!
    Схемы есть, понимание работы есть (выше я описал принцип работы). Осталось только разобраться с блоком 1J0 907 487 B и выудить из него дискретные сигналы!
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png

  12. #12
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    AWAS
    найти схему автомобиля, где кнопки подключены и работают.
    Если есть отдельный провод на магнитолу, тогда
    Цитата Сообщение от AWAS
    выудить из него дискретные сигналы
    получится.

    ЗЫ. Схемы выложи куда-нибудь, посмотрю.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  13. #13
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    http://volkswagen.msk.ru/electro/b5gp/b ... awm_wd.zip
    Схемы (2,5 Мб).
    Страницы 156-158. Схема мутируля.
    Схема подключения штатной магнитолы - страницы 151-154.
    Есть еще 2 варианта включения магнитол, но нигде не используется дискретный сигнал.
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png

  14. #14
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    На контакт 11 в 20-ти контактном зеленом разьеме идет прямой лиловый провод с 5-го контакта рулевого мозга. По названию сигнала - Remote-Control. Какой сигнал идет, цифра или изменение сопротивления - надо смотреть осцилографом. Или омметром, на худой конец.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  15. #15
    Pointer
    Регистрация
    23.01.2008
    Возраст
    38
    Сообщений
    76
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR
    На контакт 11 в 20-ти контактном зеленом разьеме идет прямой лиловый провод с 5-го контакта рулевого мозга. По названию сигнала - Remote-Control. Какой сигнал идет, цифра или изменение сопротивления - надо смотреть осцилографом. Или омметром, на худой конец.
    а может пойти от обратного, друзья...
    Посмотреть те магнитолы, что подходят для установки в пассат без переделки и глянуть их разъемы и тех. данные, по их подобию сварганить со своим мафоном?

  16. #16
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Осталось узнать(найти документацию), какой интерфейс ДУ у штатных магнитол - цифровой или резистивный.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  17. #17
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    На контакт 11 в 20-ти контактном зеленом разьеме идет прямой лиловый провод с 5-го контакта рулевого мозга. По названию сигнала - Remote-Control. Какой сигнал идет, цифра или изменение сопротивления - надо смотреть осцилографом. Или омметром, на худой конец.
    Мда...... На тех схемах, на которые я дал ссылку разьем Т20 (тот самый, на 11 контакт которого приходит "Remote-Control") на магнитолах отсутствует, хотя там три схемы магнитол......
    Видимо этот разьем стоит в тех схемах магнитол, куда управление приходит через разьем Т20. Вот бы найти такую схему.
    Я сам пока еще не ельзой, ни аллдатой не обзавелся.
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png

  18. #18
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от AWAS
    Видимо этот разьем стоит в тех схемах магнитол, куда управление приходит через разьем Т20.
    Берем распиновку любой современной ваговской магнитолы.
    Например, на www.erta.ru.

    На 20-ти пиновый разьем выведен внешний дисплей, ченджер, вход громкой связи, еще что-то...
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  19. #19
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    http://teletehnika.info/articles.php?id=169

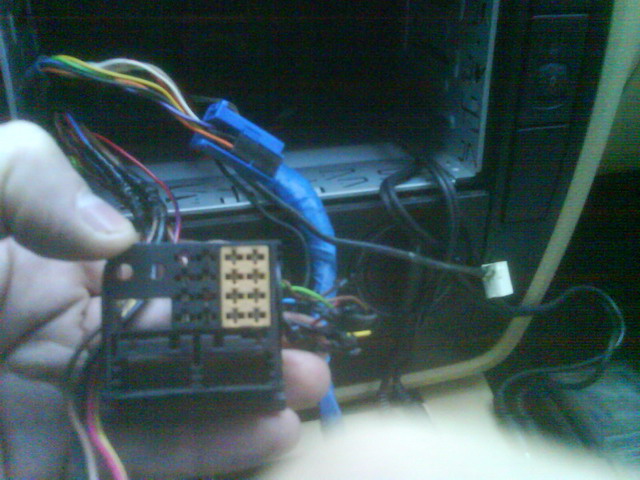

    Вот цоколевки ваговских разьемов. У меня 3 сверху. Этого контакта нет.

    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png

  20. #20
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    AWAS
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

Страница 1 из 3 123 ПоследняяПоследняя

Похожие темы

  1. Нужна электрическая схема на nissan serena c24
    от Sonic в разделе Другие марки Авто
    Ответов: 1
    Последнее сообщение: 20.09.2008, 07:01
  2. электрическая схема
    от lana11 в разделе Архив 2008г.
    Ответов: 5
    Последнее сообщение: 14.01.2008, 17:59
  3. Электрическая схема на Типтроник
    от NAS в разделе Архив 2007г.
    Ответов: 4
    Последнее сообщение: 01.06.2007, 13:23
  4. Электрическая схема дверных замков
    от Дмитрий Р. в разделе Архив 2006г.
    Ответов: 11
    Последнее сообщение: 29.05.2006, 22:07
  5. Электрическая схема VW B5. Где взять?...
    от Spb.Dimkinz в разделе Архив 2006г.
    Ответов: 22
    Последнее сообщение: 22.01.2006, 14:14

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
