  1. #81
    Touareg Аватар для MaxCar
    Регистрация
    30.10.2010
    Адрес
    Tula
    Возраст
    33
    Сообщений
    2,022
    Спасибо +
    Получено: 58
    Отправлено: 25

    0 Вы не можете благодарить!

    По умолчанию

    -номера контактов подписаны на штекере
    -резистор одним концом на массу, вторым на кнопку
    -напряжения кнопка выбирает сама, взависимости от сопротивления резюка
    VAZ 05-sport 1982г 2.0i - There is no limit to perfection

  2. #82
    Pointer
    Регистрация
    26.11.2011
    Сообщений
    11
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Всем спасибо, особенно MaxCar.
    Во всём разобрался как бы.
    Докладываю.
    Распиновка верна.
    Нужно подключать терморезистор как советует иван4
    Принцип работы кнопки такой.
    На нагревательный элемент кнопка подает всегда одно и тоже напряжение, которое равно напряжению борт сети.
    Элемент нагревается и одновременно с ним нагревается терморезистор меняя свое сопротивление.
    Конка сопоставляет сопротивление резистора, и положение крутили на кнопке. И при достижение определённого значения по резистору вырубает питания на нагревательный элемент. Резистор остывает, его сопротивление меняется и кнопка снова подает питание на нагревательный элемент. И так до бесконечности.
    Чем выше цифра на кнопке выбрана, тем дольше кнопка не отключает подогрев.

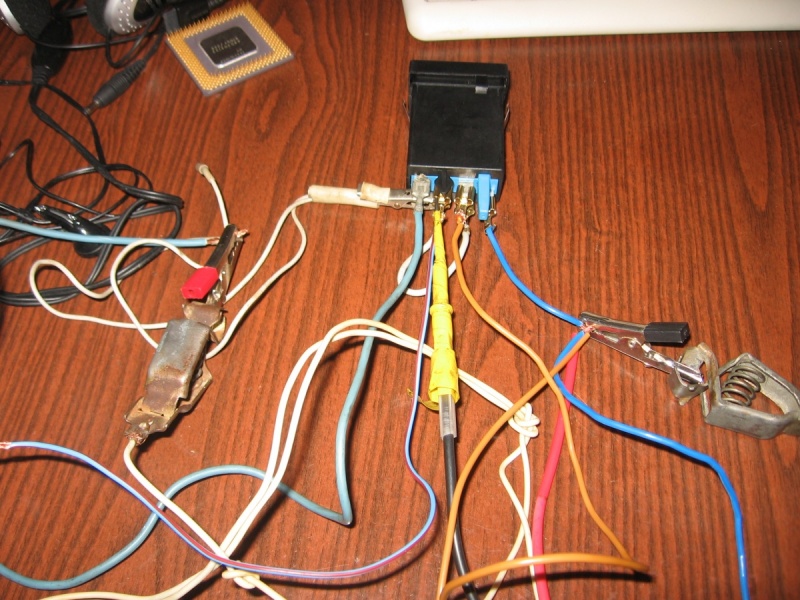

    Вот фотки процесса

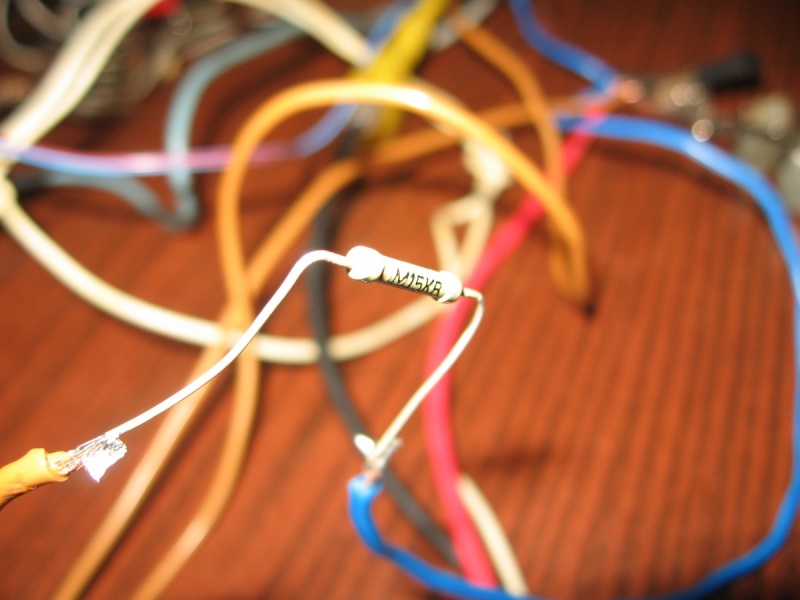

    Вот сам терморезистор

  3. #83
    Touareg Аватар для MaxCar
    Регистрация
    30.10.2010
    Адрес
    Tula
    Возраст
    33
    Сообщений
    2,022
    Спасибо +
    Получено: 58
    Отправлено: 25

    0 Вы не можете благодарить!

    По умолчанию

    Пожалуйста!
    Нисчем не измеримое чувство когда сам допрешь до принципа работы, да_)
    VAZ 05-sport 1982г 2.0i - There is no limit to perfection

  4. #84
    Pointer
    Регистрация
    26.11.2011
    Сообщений
    11
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от MaxCar Посмотреть сообщение
    Пожалуйста!
    Нисчем не измеримое чувство когда сам допрешь до принципа работы, да_)
    +100500

  5. #85
    Touareg
    Регистрация
    31.03.2010
    Возраст
    40
    Сообщений
    2,588
    Спасибо +
    Получено: 272
    Отправлено: 102

    0 Вы не можете благодарить!

    По умолчанию

    MaxCar, ты тут valend-у всё растолковал, стало ясно.
    Но есть пару вопрос чисто по теории, вот схема
    Название: подогрев схема.jpg
Просмотров: 757

Размер: 28.2 Кб

    по схеме вроде там ни чего особого нет, а вот из описания процесса valend-ом там много чего напихано, это выходит что внутри кнопки собранна какая то схема???? а её схема есть????

    и ещё выше ты посоветовал поставить любой переменный резистор, но из описания процесса valend-ом " схема вырубает напряжение на элементе при достижения терморезистором определёного значения" но т.к. ставится резистор то его значение не будет меняться значит и схема не будет вкл/выкл. или я ошибаюсь??!!!
    Passat 99г. седан AHL, клима, механика

  6. #86
    Touareg Аватар для MaxCar
    Регистрация
    30.10.2010
    Адрес
    Tula
    Возраст
    33
    Сообщений
    2,022
    Спасибо +
    Получено: 58
    Отправлено: 25

    1 Вы не можете благодарить!

    По умолчанию

    виноват, опечатка_)), конечно не переменый а любой терморезистор на указаные номиналы... Ща исправлю.
    Схемы кнопки нету. Внутри подстрочник и логическое определение на равенство потенциалов с терморезистором в сидухи, когда номиналы совпадают - питание отключаеться
    VAZ 05-sport 1982г 2.0i - There is no limit to perfection

  7. #87
    Touareg
    Регистрация
    31.03.2010
    Возраст
    40
    Сообщений
    2,588
    Спасибо +
    Получено: 272
    Отправлено: 102

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от MaxCar Посмотреть сообщение
    а любой терморезистор на указаные номиналы... Ща исправлю.
    фуууу а я голову ломаю....

    жаль схемы внутреностей нет
    Passat 99г. седан AHL, клима, механика

  8. #88
    Pointer
    Регистрация
    26.11.2011
    Сообщений
    11
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Подогрев и кнопка были удачно инсталлированы в авто.
    Кнопка регулирует температуру хорошо. Но вот пятое деление жарит постоянно. Опыт проводил пару минут. Реально жарко на пятом положении кнопки.

    --- Добавлено чуть позже ---

    Решил информатизировать подсветку кнопки.
    Теперь, иконка в кнопке, включается только при подачи питания на подогрев.
    Реализовать очень просто. В кнопке стоят светодиоды. Отпаял от платы ножку плюсовую светодиода (на плате даже подписано какая из них плюсовая).
    Припаял к ножке резистор( номинал не знаю, первый попавшийся, напряжение где то 1,8. плата подает примерно такое же напряжение на диод.).
    К резистору припаял провод, а его другой конец припаял к ножке №2, с внутренней стороны.
    Теперь чётко видно, когда попогрей работает.

  9. #89
    Touareg Аватар для MaxCar
    Регистрация
    30.10.2010
    Адрес
    Tula
    Возраст
    33
    Сообщений
    2,022
    Спасибо +
    Получено: 58
    Отправлено: 25

    0 Вы не можете благодарить!

    По умолчанию

    молодец...
    Номинал резистора расчтываеться от мощьности светодиода, ну если всреднем и снебольшим запасом, то на светодиоды тех еще годов нужно будет порядка 150-170 Ом, на современные (особенно синие или белые) около 120 Ом
    Греет сильно потому что наверняка сопротивление твоего Емели отличаеться от заводского.
    VAZ 05-sport 1982г 2.0i - There is no limit to perfection

  10. #90
    Pointer
    Регистрация
    26.11.2011
    Сообщений
    11
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от MaxCar Посмотреть сообщение
    Греет сильно потому что наверняка сопротивление твоего Емели отличаеться от заводского.
    Скорее так "заточен" мой резистор.

    --- Добавлено чуть позже ---

    Но скорее это субъективные впечатление, про температуру.

  11. #91
    Touareg Аватар для MaxCar
    Регистрация
    30.10.2010
    Адрес
    Tula
    Возраст
    33
    Сообщений
    2,022
    Спасибо +
    Получено: 58
    Отправлено: 25

    0 Вы не можете благодарить!

    По умолчанию

    померий своего емелю, должно быть около 3 Ом
    VAZ 05-sport 1982г 2.0i - There is no limit to perfection

  12. #92
    Pointer
    Регистрация
    26.11.2011
    Сообщений
    11
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А, разве сопротивление емели играет роль? Я думаю, играет роль, только сопротивление терморезистора.
    На кнопку с таким же успехом, можно подключить что угодно. А питание будет пропадать только при определённом сопротивлении терморезистора.
    Изменить характеристики на грева можно только сменив резистор на другой, с другими параметрами.

  13. #93
    Touareg Аватар для MaxCar
    Регистрация
    30.10.2010
    Адрес
    Tula
    Возраст
    33
    Сообщений
    2,022
    Спасибо +
    Получено: 58
    Отправлено: 25

    0 Вы не можете благодарить!

    По умолчанию

    сопротивление резистора влияет на частоту включения твоего емели, а сопортивление самого емели и есть мощность которую он может отдать
    VAZ 05-sport 1982г 2.0i - There is no limit to perfection

  14. #94
    Pointer
    Регистрация
    26.11.2011
    Сообщений
    11
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Мощности хватает с головой на 5, греет очень прилично.
    А кнопка не даёт мне на этом емеле поджарится.

  15. #95
    Touareg Аватар для MaxCar
    Регистрация
    30.10.2010
    Адрес
    Tula
    Возраст
    33
    Сообщений
    2,022
    Спасибо +
    Получено: 58
    Отправлено: 25

    0 Вы не можете благодарить!

    По умолчанию

    ты не понял меня, я не говорю что тебе не хватает мощи... Ты говоришь сильно грееться, так может твой емеля просто мощнее заводского подогрева
    VAZ 05-sport 1982г 2.0i - There is no limit to perfection

  16. #96
    Pointer
    Регистрация
    26.11.2011
    Сообщений
    11
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Надо будет у кого-то в пасике посдеть

  17. #97
    Pointer
    Регистрация
    09.01.2012
    Возраст
    31
    Сообщений
    73
    Спасибо +
    Получено: 0
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Alex 222 Посмотреть сообщение
    помоги с отчетом!!!!!!

  18. #98
    Pointer
    Регистрация
    26.11.2011
    Сообщений
    11
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Алексей837 Посмотреть сообщение
    помоги с отчетом!!!!!!
    ссылка битая

    --- Добавлено чуть позже ---

    Прошло время, могу сказать, что симбиоз емели + кнопка б5 работают отлично
    ЗЫ: всё, же машина без допов не машина.

  19. #99
    Touareg
    Регистрация
    31.03.2010
    Возраст
    40
    Сообщений
    2,588
    Спасибо +
    Получено: 272
    Отправлено: 102

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Алексей837 Посмотреть сообщение
    помоги с отчетом!!!!!!
    а что надо
    у меня есть отчёт по установке
    Passat 99г. седан AHL, клима, механика

  20. #100
    Pointer
    Регистрация
    09.01.2012
    Возраст
    31
    Сообщений
    73
    Спасибо +
    Получено: 0
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Rvs2 Посмотреть сообщение
    а что надо
    у меня есть отчёт по установке
    пожалуйста
    отчет нужен как чтокуда подключать! нагреватели емеля, кнопки штатные б5
    я новичек плохо по форуму могу бродить
