Распиновка кнопки подогрева сидений (в поиске не нашел) - Страница 2
  1. #21
    Golf
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    563
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Разъем в кресле

  2. #22
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    AvguR
    Если верить схеме приведенной выше, то сидушка и спинка включены последовательно. Кто-то делал отчет по снятию обивки...

    Цитата Сообщение от Alex 222
    Проведите стрелочки в этой схеме или ответьте словами
    [pic]8088[/pic]
    корпус - 6 конт. кнопки - 1 и 3 конт. кресла
    2 конт. кнопки - 4 кресла
    3 кнопки - 2 кресла
    1 кнопки - подсветка кнопок
    4 конт. кнопки - +с предохр. 244(30А)- уточнить
    5конт. кнопки - +12 от зажигания - уточнить

    Забавно мы зарегистировались в один день и живем рядом
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  3. #23
    Golf
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    563
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Спасибо, предохранитель 44.
    http://www.passatworld.ru/index.php?optio ... iew&id=150
    Последний в списке
    А реле нужно отдельно или можно будет воткнуть в штатное место или вообще не нужно втыкать на предохранителе электричество появляется и исчезает уже как положено или же вообще за это кнопки-регуляторы отвечают?

  4. #24
    Golf
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    563
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    4 конт. кнопки - +с предохр. 244(30А)- уточнить
    У кнопки нет 4 котакта, на этом предохранителе (44), если в штате нет попогревок, нет проводки вобще. см фото.
    [pic]8149[/pic]

    корпус - 6 конт. кнопки - 1 и 3 конт. кресла
    Этого не понял.


    5конт. кнопки - +12 от зажигания - уточнить
    Это например куда? провод силовой? или управляющий, где появляется +12 после поворота ключа.


    Подрисуйте, пожалуйста, куда какие провода вести или на словах, пока получасется такая схема.
    [pic]8140[/pic]

  5. #25
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,796
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Alex 222

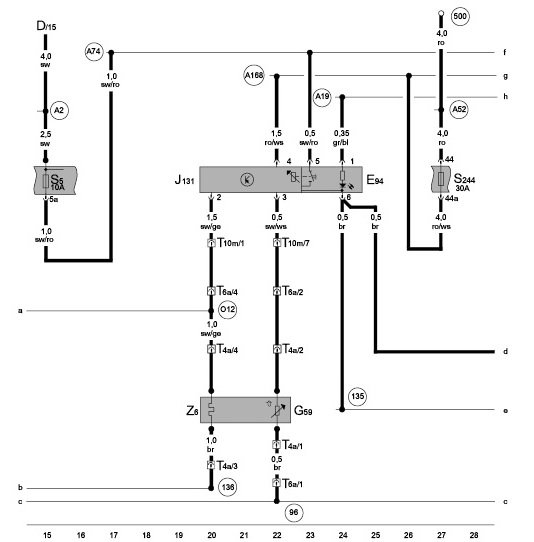

    Heated driver's seat control unit, temperature sensor, heated driver's seat
    D - Ignition/starter switch
    E94 - Heated driver's seat adjuster
    G59 - Driver's seat temperature sensor
    J131 - Heated driver's seat control unit
    S5 - Fuse in relay plate fuse box
    S244 - Fuse in fuse box
    T2 - 2-pin connector, under driver's seat
    T4a - 4-pin connector
    T6a - 6-pin connector, green
    T10m - 10-pin connector, brown, right connector point A-pillar
    Z6 - Heated driver's seat
    96 - Earth connection -1-, in seat heating wiring harness
    135 - Earth connection -2-, in dash panel wiring harness
    136 - Earth connection -2-, in heated seats dash panel wiring harness
    500 - Screw connection -1- (30), on relay plate
    A2 - Positive (+) connection (15), in dash panel wiring harness
    A19 - Connection (58d), in dash panel wiring harness
    A52 - Positive (+) connection -2- (30), in dash panel wiring harness
    A74 - Connection (15a, fuse 5), in dash panel wiring harness
    A168 - Positive (+) connection -4- (30a), in dash panel wiring harness
    O12 - Connection -1-, in seat heating wiring harnes
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  6. #26
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    tecro
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  7. #27
    Golf
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    563
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    tecro

    Спасибо, но честно, говоря не понял не чего.

    Мне бы попроще.
    Например

    ВСЕ ЭТО НЕВЕРНО, к примеру:

    контакт кнопки 1 - контакт сиденья 1
    контакт кнопки 2 - контакт сиденья 3
    контакт кнопки 3- подсветка серо-белый провод кнопки подогрева зеркал
    контакт кнопки 5- + с реле через предохраниетель 30А
    контакт кнопки 6- "-" к кузову
    контакт кнопки 7 - к +, который после зажигания, бело-зеленый провод кнопки подогрева зеркал

    контакт сиденья 2 - к + через реле
    котакт кнопки 4 - к "-"



    "-" подсоединится в любом месте кузова
    + управляющего провода реле беретсся с сине-белого провода подогрева стекла
    + через реле и предохранитель 30А, подсоединяется возле панели предохранителей толстый кабель такой-то

    мне бы что нибудь в этом роде, как Son@r писал.
    Только чуть чуть не дописал.

  8. #28
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Alex 222
    У кнопки нет 4 контакта,
    Да точно. Похоже я пронумеровал в кнопке 4 5 6 вместо 5 6 7
    Итак подправил:
    1 конт. кнопки - подсветка кнопок провод сине-белый
    2 конт. кнопки - 4 кресла
    3 конт. кнопки - 2 кресла
    4 конт. кнопки - пусто
    5 конт. кнопки - +12 с предохр. F44 (30А)
    6 конт. кнопки - +12 с предохранителя F5 (10А)
    7 конт. кнопки - корпус
    1 и 3 конт. кресла - корпус

    У тебя нет предохр. 44 и его контактов, попробуй установить выносной (используют для подключения радио) Питание на предохранитель можно подать например с реле уменьшения нагрузки, т.е. на нем должно быть напряжение только когда двигатель работает. Иначе подогрев разрядит аккумулятор.
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  9. #29
    Golf
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    563
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Son@r
    Спасибо.

    Получается следующее

    Схема подключения одной кнопки наглядная: [pic]8204[/pic]



    Схема подключения на 2 кнопки, 2 кресла с выводами на подключение в штатную проводку: [pic]8205[/pic]

    Несколько вопросов и уточнений по схеме, поправте если что:

    Я прикинул по нагрузке получается, что

    1. Все провода "-" должны быть толстые (1,5 мм)
    2. толстый (1,5 мм), провода идущие к F44
    3. толстый (1,5 мм), провод идущий от 2 контакта кнопки к 4 контакту кресла
    4. Остальные провода в данной проводке можно 0.7мм (1 контакт кнопки, 5 контакт кнопки с F5, 3 контакт кнопки- 4 кресла)

    Вопросы:

    1. "-" брать, где придется по пути проводов (возле кресел например) или как я на схеме нарисовал все через один провод?
    2. Для чего используется контакт F5?
    Он идет совместно с кондеем, не опасно и для кондея висеть на одном предохранителе с "колхозом"?
    3.
    У тебя нет предохр. 44 и его контактов, попробуй установить выносной (используют для подключения радио) Питание на предохранитель можно подать например с реле уменьшения нагрузки, т.е. на нем должно быть напряжение только когда двигатель работает. Иначе подогрев разрядит аккумулятор.
    Это понятно, что надо через какое-либо реле, но я хотел дополнительное вкорячить, это не обязательно получается?
    Можно использовать штатное
    подать например с реле уменьшения нагрузки
    .
    Как штатное это реле найти, узнать и к какому его выводу подключить?
    Достаточно ли в этом реле толстые провода для подключения подогрева?

  10. #30
    Golf
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    563
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Подскажите:

    В какое же место в штатной проводке можно подоткнуть попогревы?

    рисунок реле

    Безопасно ли подсоединять к предохранителю F5?

  11. #31
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Alex 222
    Ты сверяйся со схемой, что tecro привел - это же оригинал.
    Там кстати и сечения проводников приведены - цифры поперек в разрыве провода, например с предохранителя 44 сечение 4.0 мм/\2

    Питание с предохранителя F5 это штатное подключение скорее всего это питание внутренней электроники.

    Полностью тянуть контакт 3 подогрева не обязательно, можно соединить коротким проводом с конт.1

    Земляной провод можно подключить к кузову в любом удобном месте, но удобнее для монтажа/демонтажа вести в общем жгуте.

    Да, предохр. 44 можно запитать от реле уменьшения нагрузки, оно очень мощное, от него половина электрики питается, которая не участвует в запуске мотора.
    В машине с этого реле выходит черно-желтый толстый провод который идет на вход предохранителей 2 25 26 36 39 42 51
    Где само реле находится я так и не нашел (видимо не было необходимости)
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  12. #32
    Golf
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    563
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    4 мм это же дофига ,
    дома стиральная машинка 1.5 мм подключена и кондей 1.5,
    4 мм он же гнуться не будет, как же его проложить?

  13. #33
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,796
    Спасибо +
    Получено: 213
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Alex 222
    4 мм это же дофига
    4 -ре квадрата идет на оба сиденья с одного предохранителя, если будешь подключать отдельно, то достаточно 1,5мм2
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  14. #34
    Golf
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    563
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Да, предохр. 44 можно запитать от реле уменьшения нагрузки, оно очень мощное, от него половина электрики питается, которая не участвует в запуске мотора.
    В машине с этого реле выходит черно-желтый толстый провод который идет на вход предохранителей 2 25 26 36 39 42 51
    Где само реле находится я так и не нашел (видимо не было необходимости)
    А как найти реле понижения напряжения? Кроме как по проводам от перечисленных предохранителей.
    На нем ток есть, когда ключей нет в зажигании?

  15. #35
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Alex 222
    В принципе это реле и не надо искать достаточно найти указанный провод и с него через 30А предохранитель подключиться к 5 конт. кнопки подогрева.
    Только не понижения напряжения, а понижения нагрузки. С него напряжение подаеться только не в момент запуска мотора.

    Ты кстати не ровняй провода при 220В и 12В. Например чайник 1кВт - ток будет 5А, а на стартере 1кВт ток будет 83А
    По науке при 30А провод должен быть не менее 3мм/\2, так что схема правильная.
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  16. #36
    Golf
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    563
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Son@r
    спасибо
    С него напряжение подаеться только не в момент запуска мотора.
    Т.е. там напряжение есть всегда, кроме случая, когда работает стартер?
    Тогда чтьо бы сидухи ОТКЛЮЧАЛИСЬ при вынимании ключа надо поставить дополнительное реле? Или в кнопках от подогрева это предусмотренно?

  17. #37
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Alex 222
    При выключенном замке зажигания (ключ вытащен) напряжения не будет. Только когда ключ повернут до включения лампочек приборки, т.е. II положение замка зажигания
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  18. #38
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Всем привет, я вот тоже пытаюсь вкорячить обогрев, так как в комплектации авто его нет, приобрёл кнопки и нагреваельные элементы, со схемой подключения всё понятно, но судя по этой схеме, нужен ещё и блок управления подогревом сидений, или я неправ
    A6 AKE 2003г.в.quatrro

  19. #39
    Golf
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    563
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Нет, не нужно ни каких блоков управление, только кнопки-сами нагревательные элементы и соответственно подключится в электропроводку автомобиля.

  20. #40
    Passat Аватар для montana
    Регистрация
    30.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    1,417
    Спасибо +
    Получено: 2
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    [b]Alex 222[/bСпасибо, буду прбывать.
    A6 AKE 2003г.в.quatrro

Страница 2 из 16 ПерваяПервая 123412 ... ПоследняяПоследняя

Похожие темы

  1. Ответов: 1
    Последнее сообщение: 08.05.2013, 22:24
  2. Куплю Куплю подлокотник в B5 и кнопки подогрева сидений
    от Svarog69 в разделе Куплю-Продам Запчасти
    Ответов: 2
    Последнее сообщение: 03.03.2013, 14:38
  3. Продаю Блок климата и кнопки подогрева сидений
    от diler в разделе Куплю-Продам Запчасти
    Ответов: 12
    Последнее сообщение: 27.09.2012, 10:13
  4. Продам продам кнопки подогрева сидений на б5 500 руб пара
    от владимир м в разделе Куплю-Продам Запчасти
    Ответов: 4
    Последнее сообщение: 19.01.2012, 20:56
  5. Распиновка кнопок подогрева сидений.
    от Mario в разделе Архив 2010г.
    Ответов: 3
    Последнее сообщение: 06.09.2010, 09:26

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
