Подскажите, где найти осциллограмму сигнала тахометра, плз

[Wasily]

Ребята, где найти осциллограмму сигнала тахометра или генератора ?

Интересует частота, (я так понимаю должно быть что-то похожее на ШИМ сигнал ?)
скважность (величина модуляции) на ХХ и при запуске (т.е. при прокрутке стартером).

Буду рад любой инфе!

[Mex@n!K]

Wasily
Там сигнал идет от ЭБУД по CAN скорее всего

[Wasily]

Вполне может быть! Но мне не надо его искать.
мне будет достаточно любой осцциллограммы ! Можно даже с русских..
не бейте
мне надо его с симулировать ..

Добавлено спустя 23 минуты 52 секунды:

Вот нашел одну картинку ...840 об в мин.
Но сомневаюсь:

1) период - 38мсек ? . или 20мсек это вся шкала? ( забыл уже )

2)Напряжение высокое : 5 или 12 вольт?

3) если я правильно понял - при повышении оборотов (см. первую рисунку ) скважность не имеет значения, а меняется частота (=период)?



Добавлено спустя 6 минут 35 секунд:

Как посчитать то математикой...

[pavel1]

должно быть что-то похожее на ШИМ си

мне надо его с симулировать ..

Круто!
Моделировать движок собрался что-ли?
Wasily

сигнала тахометра или генератора

Шим модуляцией процесс в данном случае можно назвать с натяжкой, в тахометре имеет место быть зависимость частоты импульсов от скорости вращения вала с датчика. Число зубьев -60, что легко позволяет привязаться к частоте, в генераторе- простой синусоидальной сигнал (частота при ном оборотах- ХЗ, но можно найти в теории), который в выпрямляется трехфазным выпрямителем

Прынцып G 28 (датчик тахометра или ДПКВ)


Выходной сигнал (осциллограмма)




Сигнал с генератора

[Wasily]

pavel1Моделировать движок собрался что-ли?
Ну почти.. Надо сигналку обмануть..


Я тут и пытаюсь посчитать, но все забыл, аж СТЫДНО!!

частота вращения, равная ω / 2π и измеряемая в оборотах в секунду (об/с, то есть с−1, то есть Гц) или оборотах в минуту (об/мин). и равна у нас = 14 оборотов в сек (при 840 в мин).

чтобы найти время между максимумами нам надо 1/частоту:

1/14 = 0,0714 сек = 71,4 мсек -
а у них на графике 38!
Где я косячу??


А можно осциллограмму по подробнее - невидно гичего

[Mex@n!K]

Wasily
Лови:

[Wasily]

Спасибо!

А это какие обороты? Тут же вообще период 1 мили секунда ?
Совсем запутался..
А амплитуда какая? 2,6 вольта?

Добавлено спустя 53 секунды:

Еще и в минус уходит?

Добавлено спустя 27 секунд:

Как же я самоиндукцию с моделирую...

Павел,а что про расчеты скажешь?

[pavel1]

А это какие обороты?

Очевидно хх.
По-моему, кажется, обороты коленвала, не есть один в один частота по тахометру. Там кратный коэффициет (возможно вру). Пересчетом лом заниматься

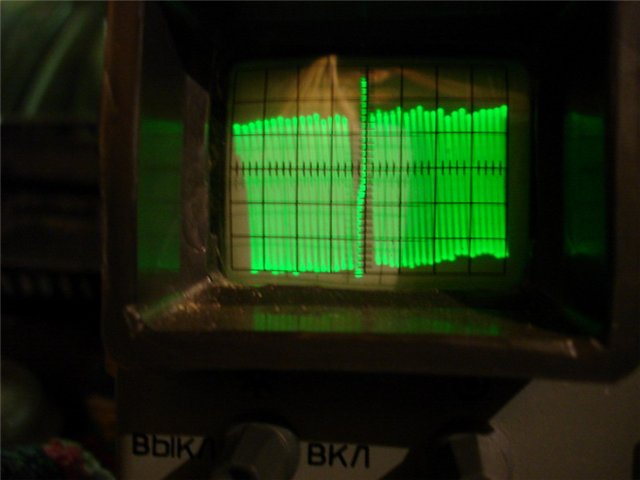

Вот моя осциллограмма

Амплитуда-0,5 В/дел

Моделировать сложнова-то, помимо импульсов от зубьев с индуктивного датчика, там еще импульсы от отсутствующих зубьев (метки), которые имеют бОльший выброс

ЗЫ Лучше забить на идею

[Wasily]

Амплитуда-0,5 В/дел

А по горизонтали скока ?

Т.е получается абсолютная величина 0,75 вольта? (от нуля до пика) и от 0 до -1,5 вольта - так?

[pavel1]

Амплитуда-0,5 В/дел

Соврал, извини
Правильно-2В/деление
Частота (горизонталь) 0,5 сек/деление



Добавлено спустя 4 минуты 1 секунду:

Т.е получается абсолютная величина 0,75 вольта? (от нуля до пика) и от 0 до -1,5 вольта - так?

Нет, вспомнил - размах- 12 вольт (постоянная составляющая включена-красная кнопка отжата), поэтому сейчас трудно сказать уходит ли в минус-не помню, скорее уходит

[Wasily]

млин, совсем запутался.

С периодом:

По зеленной осциллограмме Павела получается: 500 / 5 пиков = 100мили сек

по синим: 5 / 5 = 1 мили сек

по моему рисунку (точнее с сайта www.chipmaster.ru ) : 38 мили сек!

Если смотреть на рисунок с зубцами, получается:
60 пиков (2 зубца не будем учитывать) за 1 оборот. У нас 14 оборотов в сек - 840 пиков в сек (как ХХ получается ). 1/840 = 1,1 мили сек между пиками должно быть!!! (сходится довоьно хорошо с синей осцил )

Че за
Почему такой разброс (в 100 раз!!!)?? Кто может объяснить чайнику?

[pavel1]

По зеленной осциллограмме Павела получается: 500 / 5 пиков = 100мили сек

Почему такой разброс (в 100 раз!!

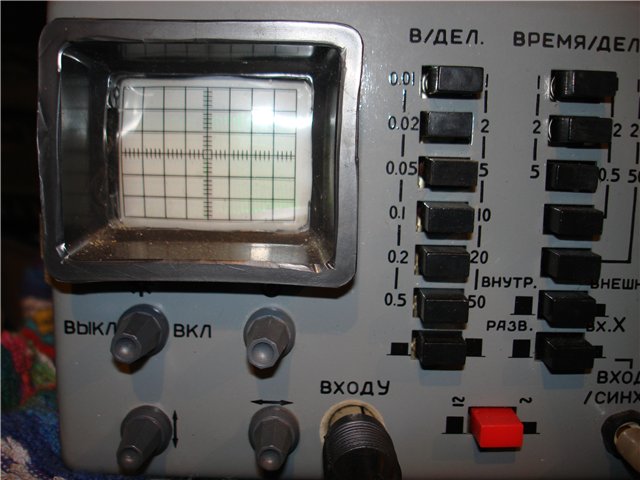

У меня на осцилле еще множитель развертки есть, т.е он стоял в положении мили/сек



ЗЫ на фото плохо видно, правый верхний

[Wasily]

По зеленной осциллограмме Павела получается: 500 / 5 пиков = 100мили сек

Почему такой разброс (в 100 раз!!

У меня на осцилле еще множитель развертки есть, т.е он стоял в положении мили/сек



ЗЫ на фото плохо видно, правый верхний

Т.е. получается 0,5 мили? Тогда 0,1 мили выходит! А не 1 мили!


ЗЫ А где ето вы меряли? В задней двери?

Добавлено спустя 30 минут 48 секунд:

Кстати, в "минус" напряжение меня не интересует

так как в моей сигналке стоит МК Atmega, который не "умеет"

имхо

мерить и считать импульсы отрицательной полярности. Он умеет мерить только время между поступающими импульсами (причем только те которые более 2,7 вольт ) - т.н. Input Capture unit

"that can capture external events and give them a time-stamp indicating time of occurrence. The external signal indicating
an event, or multiple events, can be applied via the ICP1 pin.The time-stamps can then be used to calculate frequency,
duty-cycle, and other features of the signal applied. "

с помощью которого сигналка при запуске может различать момент запуска и выход на ХХ (=отсечка стартера).

Это я так, на всякий случай, пишу че я хочу сделать

[pavel1]

ЗЫ А где ето вы меряли? В задней двери?

Это фото к теме не имеет отношение (хотел показать переключатель множителя), на фото осциллографирование шины комфорта.

Кстати, в "минус" напряжение меня не интересует

так как в моей сигналке стоит МК Atmega, который не "умеет"

имхо

мерить и считать импульсы отрицательной полярности. Он умеет мерить только время между поступающими импульсами (причем только те которые более 2,7 вольт

Думаю для имитации сигнала в мозги сигналки достаточно подать соответствующую частоту с генератора (даже без разрыва меток), может и проглотит

[Wasily]

wasily Т.е. получается 0,5 мили? Тогда 0,1 мили выходит! А не 1 мили!

Я так понимаю, молчание - согласие?
А почему тогда в 10 раз меньше



Да яб подал, только там где стоит эта сигналка - нет такого сигнала. Она не в машине, пока. А вот сигнал тахометра проще намного сделать..

[pavel1]

Т.е. получается 0,5 мили? Тогда 0,1 мили выходит! А не 1 мили!

Блин, проще снова померить, чем точно утверждать

[Wasily]

Дык у меня нет осциллографа!
так бы я вас и не напрягал

[pavel1]

Wasily
Померю на выходных

[Wasily]

Спасибо!
А может заодно и вылет напряжения (если есть DC состовляющая)?

[pavel1]

Wasily
ОК
