    pavel1
    Посмотри цепь через 28-й предохранитель
    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  2. #22
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Mex@n!K
    pavel1
    tecro
    Благодарю за советы.Скиньте пожалуйста распиновку колодки на ЭБУ

    Добавлено спустя 5 минут 34 секунды:

    Mex@n!K
    Кирилл одна сигналка рвет питание на ДЗ.Родную сигналку не рассматриваю,т.к. ей не пользуются.
    А вот блек Баг Чего он рвет я без понятия.И найти бы еще реле от него.Там же релюха управляется по радиоканалу и может находиться где угодно Никто не сталкивался с блек багом?Куда релюху могли поставить?
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  3. #23
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от tecro
    Посмотри цепь через 28-й предохранитель
    Да,ты прав- с одной стороны на катушку реле от ключа (+) а с другой от ECU (-)

    APT, 1,8 универсал

  4. #24
    Всем Перцам - Перец Клуба! Аватар для Mex@n!K
    Регистрация
    18.11.2005
    Адрес
    Съебёж, Эта Страна
    Возраст
    32
    Сообщений
    9,313
    Спасибо +
    Получено: 10
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    kalian2
    Открывай E-box (коропку с мозгами) смотри скрутки, блоки и т.п.
    Открывай обшивку над педалями и смотри за приборную панель, там блоки еще могут быть...Чувствую что BB рвет питание ЭБУД, возможно через доп. реле которое стоит проверить.
    04/AWT/GFY

  5. #25
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,798
    Спасибо +
    Получено: 216
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    pavel1
    Я выше сам ступил, только

    kalian2
    К сожалению у меня нет распиновки блока

    Добавлено спустя 2 минуты 1 секунду:

    kalian2
    Так я не понял, питание на БУД есть?

    Добавлено спустя 29 минут 2 секунды:

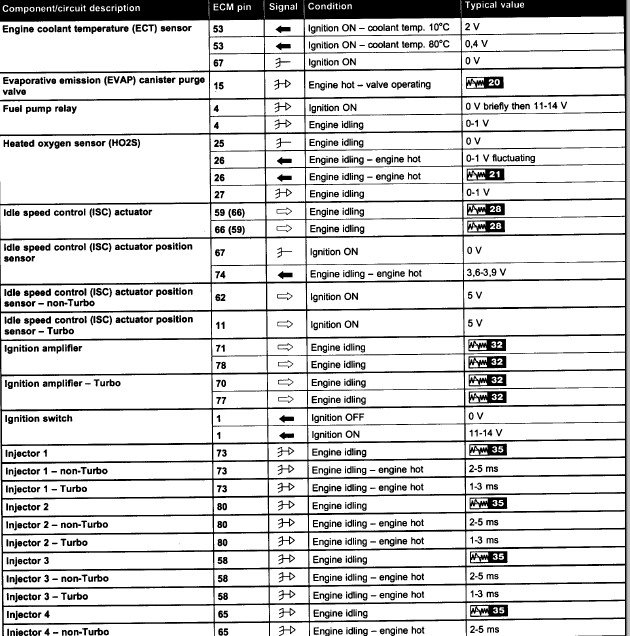

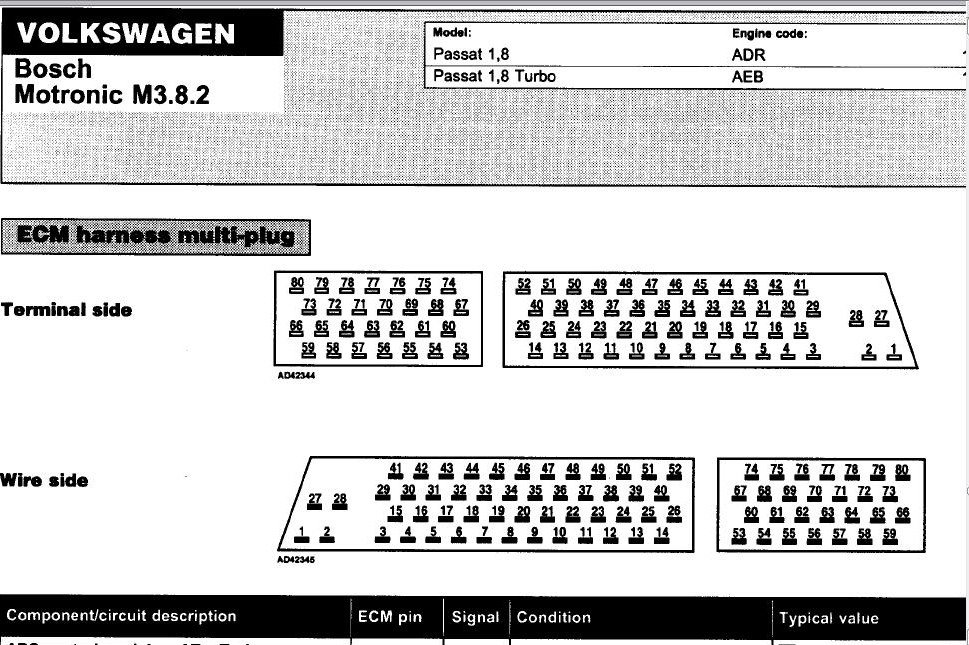

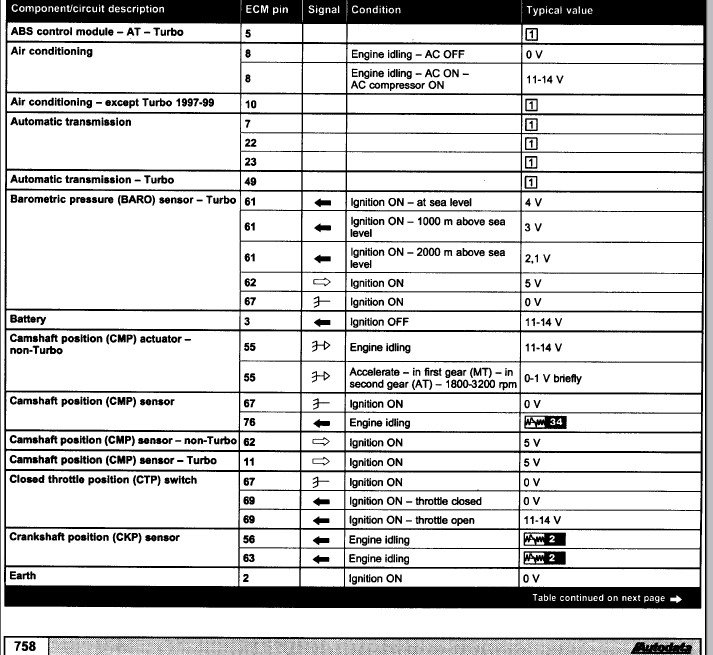

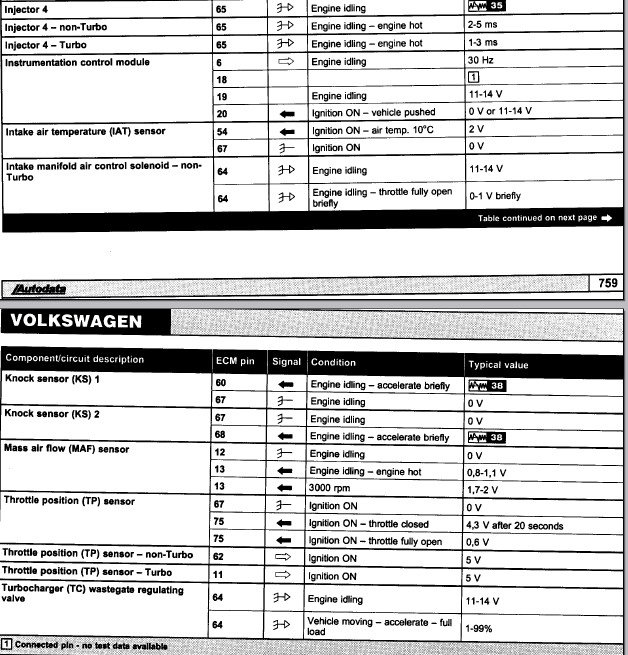

    Цитата Сообщение от kalian2
    Скиньте пожалуйста распиновку колодки на ЭБУ
    Если это сгодиться

    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  6. #26
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    tecro
    Вечером буду проверять питание на эбу.Как я понимаю,на насосе предохранительF2,с 23-й ножки реле б/н идет "+" на насос.17 и 19 ножки реле-это питание с 30 и 15 клемм замка зажигания.4-й контакт на эбу управляющий "-".Все верно?
    Осталось проверить питание и массу на ЭБУ

    Скиньте пожалуйста ктонибудь распиновку фишек ЭБУ
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  7. #27
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,798
    Спасибо +
    Получено: 216
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    kalian2
    посмотри это


    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  8. #28
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    tecro
    Блин не могу открыть рисунки
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  9. #29
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,798
    Спасибо +
    Получено: 216
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от kalian2
    Блин не могу открыть рисунки
    Скинь email в личку скину весь pdf ник правда 4,19Мб

    Добавлено спустя 6 минут 12 секунд:

    Да простят меня модераторы



    наверняка посетит одна мысль...(с) енот
    посетила..., ПОКА на БэСемь+3 пакета+другие мелочи+TTVevo+ACC+Easy Open+Dynaudio+Side assist + Lane Assist, Dynamic Light Assist

  10. #30
    Всем Перцам - Перец Клуба! Аватар для Чубук
    Регистрация
    21.07.2005
    Адрес
    ну, положим, из России...
    Возраст
    59
    Сообщений
    27,326
    Спасибо +
    Получено: 4,656
    Отправлено: 2,260

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Mex@n!K
    Дим, когда я такое говорил про AEB?
    Буквально на неделе. В какой-то теме про бензонасосы...
    Их столько, что я не могу найти.

    Будем искать...

    Кирилл, может не ты это говорил? Что-то я уже сомневаться начал...
    Может чего не так понял. Но помню, что меня это очень удивило.
    Такое привидеться не может.
    Ну да ладно, может кто вспомнит.
    VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.
    Одна голова - хорошо, а... без нее смешнее!

  11. #31
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    tecro
    Спасибо,все получил.
    Собственно напряжение на мозгах есть,масса тоже везде хорошая.На реле все приходит и уходит.Был кинут дополнительный "+" на насос.Удивило то,что во первых он не загудел,а второе то,что напряжение всеравно на насосе 3,5В.Был сделан вывод о кз обмотки насоса.Подсоединение напрямую насоса ничего не дало-как молчал,так и молчит
    Но радость все таки появилась.При подсоединении нового бензонасоса,все встало на свои места.Появились так долго и упорно потерянные 12В
    Будем менять насос,чистить бак,заводить и смотреть дальше.
    P.S. Реле блек бага так и не найдено
    Но похоже дело не в нем......
    Как заведемся,буду отписывать результаты
    Всем спасибо за советы
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  12. #32
    Модератор Аватар для terco
    Регистрация
    13.01.2007
    Адрес
    Россия, пока Санкт-Петербург
    Возраст
    51
    Сообщений
    11,798
    Спасибо +
    Получено: 216
    Отправлено: 58

    0 Вы не можете благодарить!

    По умолчанию

    kalian2
    Рад за тебя, что нашел неисправность.
    Цитата Сообщение от kalian2
    При подсоединении нового бензонасоса,все встало на свои места.Появились так долго и упорно потерянные 12В
    Тебе говорили о возможности кз Отпишись потом после замены насоса. Удачи в ремонте!
