что-то жужжит и постоянно горячий воздух? - Страница 2
  1. #21
    Lupo
    Регистрация
    09.08.2007
    Адрес
    Россия, Киров
    Возраст
    39
    Сообщений
    113
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    я хочу узнать сколько еще заслонок может заклинить,где их искать и как до них добрацо, даже если придеца снять панель. Диагностику нормальную сделать не получается, вагком не читает мой климат и самодиагностику не делает, поэтому придется все делать на ощуп.

  2. #22
    Знатный Перец Клуба VW Passat B5! Аватар для Димыч
    Регистрация
    05.07.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    47
    Сообщений
    5,612
    Спасибо +
    Получено: 81
    Отправлено: 49

    0 Вы не можете благодарить!

    По умолчанию

    Какой странный климат ни разу такого не видел. Думаю у него система диагностики тоже есть, только включается другой комбинацией клавиш.
    lysyi, прежде чем всё разбирать, я бы попытался понять где находится заслонка которая смешивает потоки горячего и холодного воздуха и посмотреть на её привод во время "жжужания". Бывали случаи когда приводу мешали провода.
    Passat CC, CDAB, 6МКПП уехал в РБ.
    Перешёл в стан к ипонцам

  3. #23
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    lysyi
    Климата не наш, аднака
    Может вместо крутилок поставлен, по Вину что было
    APT, 1,8 универсал

  4. #24
    Passat
    Регистрация
    21.04.2005
    Адрес
    Россия, Москва, САО
    Сообщений
    1,522
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    lysyi
    Проблема может быть только с одним сервоприводом температурной заслонки (на фото он с красным разъёмом). Скорее всего у тебя стоит не оригинальный климат, но думаю, что корпус печки оригинальный, а значит сервопривода должны стоять на тех-же местах, что и оригинальные. Надо попробовать регулировать температуру и смотреть как двигается температурная заслонка.

  5. #25
    Lupo
    Регистрация
    09.08.2007
    Адрес
    Россия, Киров
    Возраст
    39
    Сообщений
    113
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Вчера разобрал пол машины, обломил кучу пласмасы, по незнанке сдергивал, а потом обноруживал болты
    Судя по креплению климата мне тоже показалось что климат не родной, так как уши для крепления вырезаны чуть не ножом, хотя в доках по машине лежит инструкция климата, устанавливается типа на пассаты и гольфы, от туда и фото делал.
    say - все правильно говоришь, добрался до 2 рычагав, один желтый, другой красный, желтый двигается при переключении на климе, красный стоит мертво, пытался шевелить руками не двигается.

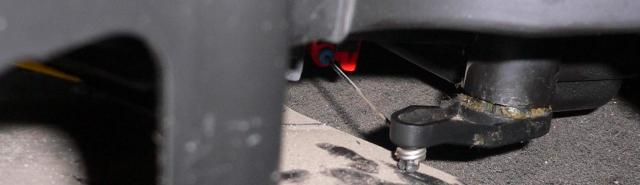

    От красного рычага уходит стальная проволка, я так понял на движок, до него не добался. Судя по жужжанию сам движок работает, а вот заслонку по ходу клинануло. Варочать сильно ее боюсь, вдруг что поломаю опять.

    Добавлено спустя 21 минуту 33 секунды:


    обшибся, сам рычаг не красный а черный, и по вертикали болтаеца, по гаризантали ваще не двигаеца, а вот тяка стальная с рычага уходит в какуют красню штуковину (наверно это жвидок). Желтый рычажок еле видно на фото, но он в порядке, с него кстате тоже уходит стальная тяга в ту же сторону.

  6. #26
    Lupo
    Регистрация
    09.08.2007
    Адрес
    Россия, Киров
    Возраст
    39
    Сообщений
    113
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    разобрался что жужжало мужики
    зря расковырял пол машины тока

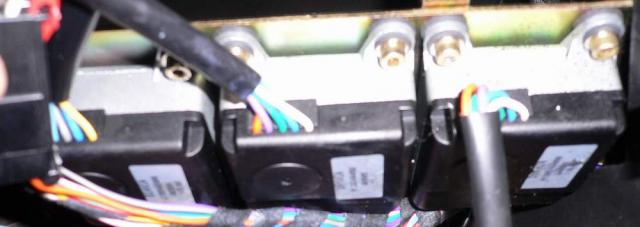

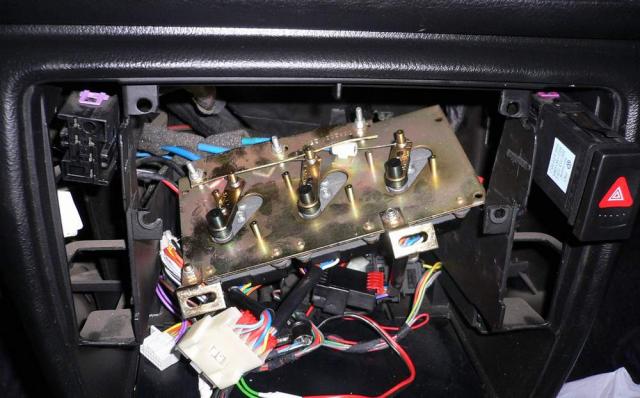

    Прямо за климатом стоит блок на котором навешаны три движка, к ним пдцеплены тросики, котрые регулирую задвижки

    то же самое тока с другой стороны

    Жужжит левый движок, штанга которая на нем надета прворачивается.
    И вот я понять не магу, то ли движок не торомозится и соответственно сорвало резьбу на штанге, то ли резьба на штанге сорвана и она не остонавливает движок дойдя до крайнего положения.

    Подскажите как должен он работать? сам останавливаться? или как? немагу врубица?????

    Добавлено спустя 20 минут 31 секунду:

    и еще для какой заслоки третий движок? он при разных режимах климата перемещается всего на пару милиметров, а может он тоже не исправен?

  7. #27
    Passat
    Регистрация
    21.04.2005
    Адрес
    Россия, Москва, САО
    Сообщений
    1,522
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    lysyi
    Ну ты попал! Как собираешься это ремонтировать? Где запчасти будешь брать? По-моему, проще это всё снять и поставить обычную панель управления с "крутилками".
    Тяги:
    1. Тяга с красным креплением оплётки (на твоём фото) - температурная заслонка.
    2. Тяга с жёлтым креплением (для левого руля должна была быть с чёрным) - центральная заслонка. Регулирует воздушные потоки между центральными дефлекторами и стекло/ноги.
    3. Тяга с белым креплением (зелёное для правого руля) - заслонка дефростера. Регулирует потоки между лобовым стеклом и в ноги.
    Сервопривода должны работать на всю длину хода тяг. Для начала надо отсоединить тяги от сервоприводов и проверить работу тяг. Тяги должны свободно перемещаться. Неплохо бы проверить работу сервоприводов без тяг.
    Попробуй найти производителя на блоке управления и на сервоприводах. Возможно сможешь раскопать, где можно купить детали.

  8. #28
    Lupo
    Регистрация
    09.08.2007
    Адрес
    Россия, Киров
    Возраст
    39
    Сообщений
    113
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    неужели ни у кого небыло такого климата?
    Тяги от приводов отцеплял, двгаются свободно,нигде не клинит. Привода тоже работают отдельно,но вот крйний левый как то не так стал работать.
    Раньше, когда включаешь зажигание или гасишся, жужжание было, но не долгим, повидимому заслонка каждый раз закрывалась. Сейчас двидок жужжит очень долго. Крепление тяги к движку пластмасоовое, его сорвало, т.е. если сильно прижать его заслонка двигается, но доходит до крайнего положения, движок продолжает работать и срывает сново крепление.
    И вот я понять не магу, либо движок сам должен стопарица, либо его должна стопорить тяга дойдя до крайнего положения?
    Если представить, что раньше стояли крутилки,то крайне левая отвечает за температуру,правильно? и ее ход достаточно большой, практически 360 градусов,чуть меньше, а здесь максимум градусов 90.
    Посмотрю сегодня что написано на климе и движках, может что в нете нарою.

  9. #29
    Passat
    Регистрация
    21.04.2005
    Адрес
    Россия, Москва, САО
    Сообщений
    1,522
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lysyi
    и ее ход достаточно большой, практически 360 градусов,чуть меньше, а здесь максимум градусов 90.
    Это ручка крутится на почти 90 град., а тяги двигаются по другому, т.к. в блоке управления вращательное движение ручки преобразуется в поступательное тяги. Заслонка в корпусе отопителя не крутится по кругу на 360 град, а только ~90 град. - открыто или закрыто.
    У оригинального климатроника есть специальная процедура адаптации сервоприводов. Выполняется при помощи диагностического прибора.
    Для начала тебе надо устранить все механические неисправности сервоприводов. И найти контору, которая занимается установкой таких систем.

  10. #30
    Всем Перцам - Перец Клуба!
    Регистрация
    13.04.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    50
    Сообщений
    22,541
    Спасибо +
    Получено: 10
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lysyi
    неужели ни у кого небыло такого климата?
    это вообщем то нештатная система...

  11. #31
    Lupo
    Регистрация
    09.08.2007
    Адрес
    Россия, Киров
    Возраст
    39
    Сообщений
    113
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    да уж... гемор..
    у меня есть книжечка (инструкция) климатроника, на ней написано Passat и Golf 4. Может такие климаты в Дании ставили, тачка пригнана от туда.
    Но то что клима не штатная я уже понял по тому как она вмонтирована, хотя к каждому движку идут кучу проводов и нет никаких признаков что эти првода самостоятельно выводились из общих жгутов электрики авто. Так что для меня это вообще загадка.
    С одной стороны вроде не штатная клима, а с другой все сделано акуратно и в общей панели смотрица отлично, как родная

    Добавлено спустя 49 минут 42 секунды:

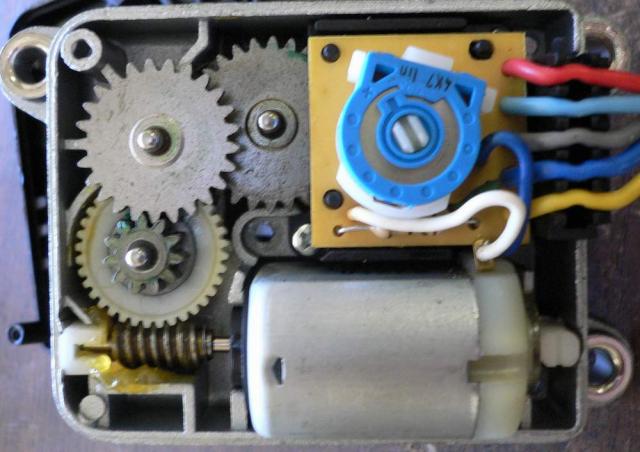

    Снял, разобрал серворивод.
    Вся пролемма в том что сервопривод не останавливается, соответственно срывает штангу и заслона не ворочается.
    За положение движка отвечает либо кругла сининькая хреновина на фото (незнаю как она правильно называется), либо сигнал извне, напимер от какого нить датчика температуры или климата.
    Сигнал извне ваще не предстовляю как проверить, а вот синенькую круглую хреновину уже где то описывал say, если не ошибаюсь, но там правда привод дрогой был????
    Помогите разобрацо, что всетаки должно останавливать движок в нужном положении????

  12. #32
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    lysyi
    Цитата Сообщение от lysyi
    кругла сининькая хреновина
    Скорее всего это блок микриков остановки движка в крайних положениях. Надо смотреть контакты-замыкание-размыкание
    APT, 1,8 универсал

  13. #33
    Lupo
    Регистрация
    09.08.2007
    Адрес
    Россия, Киров
    Возраст
    39
    Сообщений
    113
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    а как их смотреть?

  14. #34
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    lysyi
    Я бы для начала разобрался бы в принципе механики. Если есть возможность запитать штатно привод держа его в руках посмотрел при каких условиях он не останавливается, т.е. посмотреть обратную сторону блока микриков на предмет разрыва контакта в крайнем положении. Это возможно, если сигнал питания идет на движек
    APT, 1,8 универсал

  15. #35
    Lupo
    Регистрация
    09.08.2007
    Адрес
    Россия, Киров
    Возраст
    39
    Сообщений
    113
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Нашол в нете что это круглая сининькая хреновина называеца потенциометр.

  16. #36
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от lysyi
    потенциометр.
    Это несколько меняет дело. Так как это сигнал положения не дискретный (микрики), а аналоговый (напряжение пропорциональное положению). Аналогично приводу ДЗ. В этом случае привод останавливается при сигнале рассогласования между заданным и фактическим положением равным 0, неисправности в этом случае могут быть из-за стертых дорожек потенциометра (смотреть, чистить), неверного сигнала с регулятора (датчик температуры), неисправность схемы управления, либо сбой начальных настроек (адаптация)
    APT, 1,8 универсал

  17. #37
    Всем Перцам - Перец Клуба! Аватар для Mex@n!K
    Регистрация
    18.11.2005
    Адрес
    Съебёж, Эта Страна
    Возраст
    32
    Сообщений
    9,313
    Спасибо +
    Получено: 10
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    lysyi
    А в расшифровке ничего не указано про этот "климат"?
    pavel1
    С Днем рождения!
    04/AWT/GFY

  18. #38
    Lupo
    Регистрация
    09.08.2007
    Адрес
    Россия, Киров
    Возраст
    39
    Сообщений
    113
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Mex@n!K
    в какой расшифровке?

  19. #39
    Всем Перцам - Перец Клуба! Аватар для Mex@n!K
    Регистрация
    18.11.2005
    Адрес
    Съебёж, Эта Страна
    Возраст
    32
    Сообщений
    9,313
    Спасибо +
    Получено: 10
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    lysyi
    VIN номера...
    04/AWT/GFY

  20. #40
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    Mex@n!K
    Спасибо!
    lysyi
    Ищи грамотея, дорожки потенциометра почисть
    APT, 1,8 универсал
