Пропала подсветка приборки
  1. #1
    Pointer
    Регистрация
    27.09.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    40
    Сообщений
    83
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Пропала подсветка приборки

    В последнее время стал замечать ,что дворники слишком долго работают ... Потом последовали хаотичные остановки ..вердикт реле ..
    Вчера решил посмотреть № реле . Снял нижний кожух обшивки ,отсоединил регулировку подсветки и датчик включения габаритов ,света .. Посмотрел реле №389 ...угу нормалёк . Всё собрал как было ,но вот подсветка приборки не хочет включаться
    Я кинулся к предам ..там всё нормально . Клима светиться ,да всё светиться и реагирует на регулятор ,а приборка нет .
    На этом я кончился ,как электрик ...
    Может кто сталкивался с подобным !?

  2. #2
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    24.12.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    7,922
    Спасибо +
    Получено: 36
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Проверяй, есть ли питание на подсветку на синем разъеме щитка. Никаких перохранителей в системе подсветки нет, за питание отвечает только регулятор яркости.

    Напиши Meh@n!k'у - он умеет оперативно выкладывать схемы.

    По стеклоочистителю - я бы начал с проверки трапеции на предмет закисшисти.

  3. #3
    Pointer
    Регистрация
    27.09.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    40
    Сообщений
    83
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Viktor M
    Проверяй, есть ли питание на подсветку на синем разъеме щитка. Никаких перохранителей в системе подсветки нет, за питание отвечает только регулятор яркости.

    Напиши Meh@n!k'у - он умеет оперативно выкладывать схемы.

    По стеклоочистителю - я бы начал с проверки трапеции на предмет закисшисти.
    По трапеции :
    Там всё гуд . Работают в очень быстром режиме ,так сказать ,как дохтор прописал .
    По электрике :
    Сегодня попытаюсь наладить отношение с регулятором яркости ..
    Спасибо !

  4. #4
    Pointer
    Регистрация
    21.01.2006
    Адрес
    Германия
    Возраст
    45
    Сообщений
    8
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Дело в выключателе освещения , почистить контакты и делов то.Как делаеться смотри здесь в разделе ремонт.Новый стоит 68 евреев, https://passatworld.ru/index.php?opt...=124&Itemid=57 здесь написано хорошо и я повторял это собственно ручно ,помогло

  5. #5
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ДмитрийРыблов
    Дело в выключателе освещения
    По схемам не сходится, т.к. после регулятора освещения идет разводка на другие потребители подсветки, а они как я понял светятся. А выключатель света стоит ДО регулятора, т.е. работает

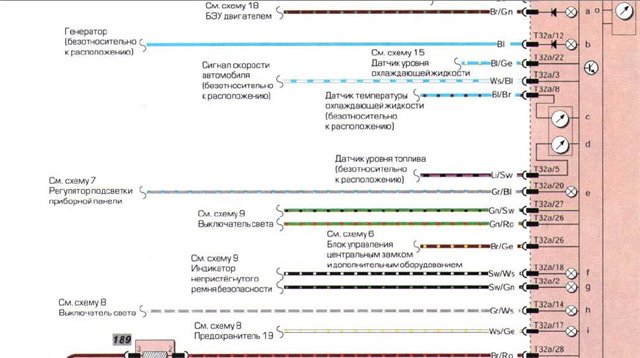

    Надо смотреть точки разводки серо-голубого провода и фишку к приборке
    По верхней схеме см. уход провода на сх.21 и приход на Т32а/20 приборки на нижнюю схему

    APT, 1,8 универсал

  6. #6
    Pointer
    Регистрация
    27.09.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    40
    Сообщений
    83
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    pavel1
    [code]По схемам не сходится, т.к. после регулятора освещения идет разводка на другие потребители подсветки, а они как я понял светятся. А выключатель света стоит ДО регулятора, т.е. работает[/code]
    Да ,всё работает ..это точно ..
    Я вот смотрю на схему и подумал о проводе массы ..
    У приборки наверника отдельный провод ,и если рассуждать логически,то уходит он к полу ..может окислился ?
    А может отвалился ..
    По стекоочистителю ..заменил толькочто реле ..

    Добавлено спустя 3 минуты 14 секунд:

    ДмитрийРыблов
    Спасибо за совет !
    Почистить контакты надо полубому.

  7. #7
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    24.12.2005
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    7,922
    Спасибо +
    Получено: 36
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel1
    По схемам не сходится, т.к. после регулятора освещения идет разводка на другие потребители подсветки
    Дык, я сразу об этом сказал:
    Цитата Сообщение от Viktor M
    Проверяй, есть ли питание на подсветку на синем разъеме щитка. Никаких перохранителей в системе подсветки нет, за питание отвечает только регулятор яркости.

  8. #8
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Viktor M
    Дык, нет спора, а потереть тему
    Цитата Сообщение от ff77
    Я вот смотрю на схему и подумал о проводе массы ..
    Она общая для приборки и потухла бы при этом по всем лампочкам. Замерь напругу на Т32а/20 (сероголубой на приборку)
    APT, 1,8 универсал

  9. #9
    Golf
    Регистрация
    14.05.2006
    Адрес
    Россия, Пенза
    Возраст
    38
    Сообщений
    932
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    я не понял, а чо со старым реле было?

  10. #10
    Pointer
    Регистрация
    27.09.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    40
    Сообщений
    83
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sawer
    я не понял, а чо со старым реле было?
    Ну лежит в багажнике ..могу дать для опытов ,внешних повреждений нет ... Скорее всего ода из катушек ,сошла с катушек

  11. #11
    Golf
    Регистрация
    14.05.2006
    Адрес
    Россия, Пенза
    Возраст
    38
    Сообщений
    932
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ff77
    Цитата Сообщение от sawer
    я не понял, а чо со старым реле было?
    Ну лежит в багажнике ..могу дать для опытов ,внешних повреждений нет ... Скорее всего ода из катушек ,сошла с катушек
    т.е. медленно работали дворники из-за реле?

  12. #12
    Passat
    Регистрация
    21.04.2005
    Адрес
    Россия, Москва, САО
    Сообщений
    1,522
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    ff77
    Попробуй вынуть 15-й предохранитель, подождать секунд 30 и вставить обратно. Ключ зажигания не должен быть в замке.

  13. #13
    Pointer
    Регистрация
    27.09.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    40
    Сообщений
    83
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от sawer
    Цитата Сообщение от ff77
    Цитата Сообщение от sawer
    я не понял, а чо со старым реле было?
    Ну лежит в багажнике ..могу дать для опытов ,внешних повреждений нет ... Скорее всего ода из катушек ,сошла с катушек
    т.е. медленно работали дворники из-за реле?
    Нет ,щётки останавливались в хаотичном порядке .
    и не останавливались ,после двух/трёх "взмахов" ,а кобасило минуты 1,5 ..

    Добавлено спустя 27 минут 25 секунд:

    Цитата Сообщение от say
    ff77
    Попробуй вынуть 15-й предохранитель, подождать секунд 30 и вставить обратно. Ключ зажигания не должен быть в замке.
    Пробывал ..не помогло .

  14. #14
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    ff77
    А подсветка воздуховодов работает?
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  15. #15
    Pointer
    Регистрация
    27.09.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    40
    Сообщений
    83
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR
    ff77
    А подсветка воздуховодов работает?
    Да ,везде есть подсветка ..и всё работает .
    Кроме подсветки приборки ..

  16. #16
    Pointer
    Регистрация
    27.09.2006
    Адрес
    Россия, Санкт-Петербург
    Возраст
    40
    Сообщений
    83
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Вчера почитали ошибки ..сбосили всё.
    Включил габариты ..всё работает
    Всем спасибо за советы и помощь в этом нелёгком деле !!

  17. #17
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 837

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ff77
    Вчера почитали ошибки ..сбосили всё.
    Включил габариты ..всё работает
    Интересно, это что -защита или глюк?
    APT, 1,8 универсал
