Где находится реле освещения салона в VW B5?
  1. #1
    Pointer
    Регистрация
    30.05.2006
    Адрес
    Латвия, Рига
    Возраст
    52
    Сообщений
    42
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Где находится реле освещения салона в VW B5?

    Help please!!=][/b]

  2. #2
    Touareg
    Регистрация
    14.07.2005
    Адрес
    Россия, Москва, СЗАО
    Возраст
    46
    Сообщений
    2,737
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Привет.Неплохобы подпись сделать.
    А освещением управляет не реле,а блок комфорта.Находиться под водительским сиденьем.

  3. #3
    Pointer
    Регистрация
    30.05.2006
    Адрес
    Латвия, Рига
    Возраст
    52
    Сообщений
    42
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Spasibo. Proverim...

  4. #4
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    Роман Ф
    Привет. А в чем проблема?
    APT, 1,8 универсал

  5. #5
    Pointer
    Регистрация
    30.05.2006
    Адрес
    Латвия, Рига
    Возраст
    52
    Сообщений
    42
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Problema v tom, 4to pereodi4eski propadaet osve6enie salona. Skorei vsego zalipaet reljuxa. Nado ejo naiti i po4istit' kontakti. Gde ona vrode kak podskazali... Spasibo

  6. #6
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    Это болячка с бородой

    http://www.passatworld.ru/phpBB2/kb....e=article&k=41
    APT, 1,8 универсал

  7. #7
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    А где именно в блоке комфорта находится реле?в нем самом?Я вот ставил сигналку другу,тоже на пасю......вскрыл свой,чтоб посмотреть как проводка себя ведет,как и где подключались.Так вот вся проводка,включая концевики дверей,капота,багажника,выхода на поворотники подключена к блоку комфорта.Разобрав тот пассат на кот-й ставил сигналку-обнаружил что всех тех проводов кот-е есть на моем блоке там нет Пробовал тестером-ни концевиков-ни поворотников к блоку комфорта не идет.Может это связано с тем,что на моем стоит штатная сигнализация,а там ее небыло.Вообщем подключался я к фишкам,кот-е находятся под боковинкой у левой ноги.Единственное никак не мог разобраться с концевикамиДверь открыта на проводе "-",закрыта "+",вообщем поставил реле....вроде заработало.....вот только сигналка при постановке на охрану пищит 4-е раза,сообщаяя тем самым что какойто концевик замкнут или открыта дверь.Хотя на брелке не пишет ничего и не срабатывает,в чем может быть дело?????
    И еще вопрос про задние концевики,кто-то писал,что на машинах с передн стеклоподъемниками при открытии задних дверей салонное освещение не загорается,а горит только низ двери,причем на обеих дверях,так ли это?Просто у меня таже проблема,удалось подключится только к передним концевикам.
    P.S. Про реле освещения....я его так и не нашел,хотя когда плафон гаснет что-то щелкает.....может к нему и надо было цеплять сигналку,поделитесь опытом пожалуйста.
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  8. #8
    Phaeton
    Регистрация
    07.04.2005
    Возраст
    46
    Сообщений
    4,122
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

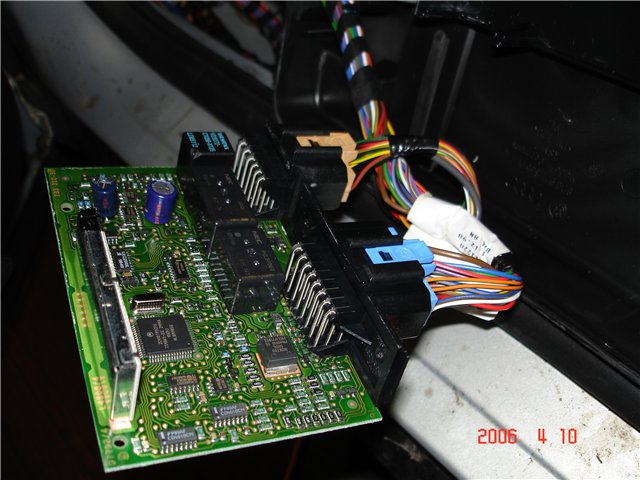

    Реле выполнена в плате блока комфорта. Напомню сигналы микриков дверей идут в дверные блоки оттуда в цифровом ввиде по шине CAN- комфорт в центральный блок,поэтому с подключением сигнализации возникают проблемы и их решают обычно подключаясь к свету ,но не надо забывать об алгоритме работы освещения ,надо подключаться грамотно.

  9. #9
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Dick
    а можно по подробнее плиз.На моей машине сигнал от концевиков взят от блока комфорта и подсоединен через релюшку.Как быть с задними дверями????
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  10. #10
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от kalian2
    На моей машине сигнал от концевиков взят от блока комфорта и подсоединен через релюшку
    Если так, то надо смотреть в блоке нештатное подключение к реле и разбираться с алгоритмом их работы экспериментальным методом, схем блока не найдешь

    APT, 1,8 универсал

  11. #11
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    pavel1
    а как быть с задними дверями,это так и должно быть,что при открывании задних дверей салонное освещение не загорается,а загорается только низ двери,причем на обеих задних дверях одновременно,даже если открыта одна дверь,низ горит на двух,при двух передних стеклоподъемниках так и должно быть или это косяк в проводке?Всю проводку смотрел,видимых косяков нет......может есть у кого распиновка разъема с замка задней двери,может попробовать запараллелить через диод задние концевики с предними проложив новую проводку????
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  12. #12
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от kalian2
    может есть у кого распиновка разъема с замка задней двери
    Есть схема



    А по сути затрудняюсь советовать, надо смотреть по месту
    APT, 1,8 универсал

  13. #13
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    pavel1
    от схем почти отошел,т.к. идет практически полое несоответствие с цветами проводов......хотя может от комплектации зависит
    непойму только где находятся все эти модули в действительности на авто?Получается что провод №6 с ЦЗ левой двери запараллелен с проводом №6 правой и наоборот???ничего не пойму((((
    Но думаю так не должно быть,хотя и слышал что вроде как это нормальное явление,найти бы машину с 2-мя передними стеклоподъемниками,и посмотреть как там себя ведет салонное освещение,соклубники отзовитесь

    Добавлено спустя 11 минут 18 секунд:

    И + ко всему тому что теоретически получается так,что они запараллелены,нет связи с общей системой освещения автомобиля,т.е. с плафоном у зеркала заднего вида и двумя плафонами в потолке у пассажиров сзади
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  14. #14
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от kalian2
    нет связи с общей системой освещения автомобиля,т.е. с плафоном у зеркала заднего вида и двумя плафонами в потолке у пассажиров сзади
    Есть связь через блок комфорта с клеммы Т23\16, т.е. он должен получить сигнал от дверей, и после выключить с замедлением после их закрытия и заводки
    APT, 1,8 универсал

  15. #15
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    исходя из схмы №6 электроборудования получается что контакты плафонов на самом деле замкнуты между собой на двух задних дверях при ручных стеклоподъемниках
    Как же быть с концевиками на этих дверях?Ведъ сигналку я подключил к проводу от салонного освещения плафона у зеркала задн вида,т.е. сигналка видит только предние двери получается что нужно через диод кинуть провод с 6-го разъема ЦЗ на плафон?
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  16. #16
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    kalian2
    Честно лень уже сегодня думать , надо работу схемы хорошо представлять, чтобы с колхозом подключаться.
    APT, 1,8 универсал

  17. #17
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    pavel1
    так вот чем я сейчас и занимаюсь,пытаюсь представить саму работу по схемам и где надо чего обрезать или наоборот соединить чтоб подсветка работала нормально.Еслиб ктонибудь сказал какой провод обрезеть я б просто был на седьмом небе от счастья
    Голова кругом идет от этой проводки
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  18. #18
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    01.02.2006
    Адрес
    Великий Новгород
    Возраст
    55
    Сообщений
    7,973
    Записей в дневнике
    3
    Спасибо +
    Получено: 793
    Отправлено: 838

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от kalian2
    Голова кругом идет от этой проводки
    А блок комфорта компил на ошибки?
    APT, 1,8 универсал

  19. #19
    Passat Аватар для kalian2
    Регистрация
    29.03.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    34
    Сообщений
    1,994
    Спасибо +
    Получено: 11
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    pavel1
    да,все впорядке.
    По схеме получается что так все и должно быть,вопрос только как это переделать,чтоб было по нормальному
    По схеме задние замки с ручными стеклоподъемниками подключаются к Т/12...а с эл стеклами к Т18/...
    Passat B5+,2.8 BBG 4 Motion,2003 г.в,Recaro,Kompressor. BMW X5, Skoda A5FL

  20. #20
    Polo Аватар для Sergey64
    Регистрация
    02.11.2006
    Адрес
    Россия, Новороссийск
    Возраст
    53
    Сообщений
    303
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    При открывании задних дверей, у которых нет эл.стеклоподъемников салонное освещение загорается на 100%.
    Два провода от задних дверей (от концевиков) соединяются между собой и уже один приходит в блок комфорта.
    У меня на авто в косе проводов, под водительским порогом, это соединение 3-х проводов ( 1 от левой двери, 2 от правой двери, 3 от блока комфорта ) окислилось.
    После исправления все заработало.
    VW B5 1.8, 20V, ADR, 125 л. с., Climatronic, круиз, МКПП, 1998г.
