Выручайте товарищи.....AWT

[ded_491]

крутился туговато конечно( из за поршней тепловой зазор 0,06) но без закусываний.

Перед тем как крутить масла в цилиндры немного налил, надеюсь???

[Святослав48]

Или я жестко туплю

--- Добавлено чуть позже ---

Уважаемый не только в цилиндры но и на вкладыши и шейки. Там можно сказать фсе плавало)))

[sanyoua]

Святослав48, привет. Ты какой комплект вкладышей покупал? Я брал и коренные и шатунные KS Kolbenschmidt.

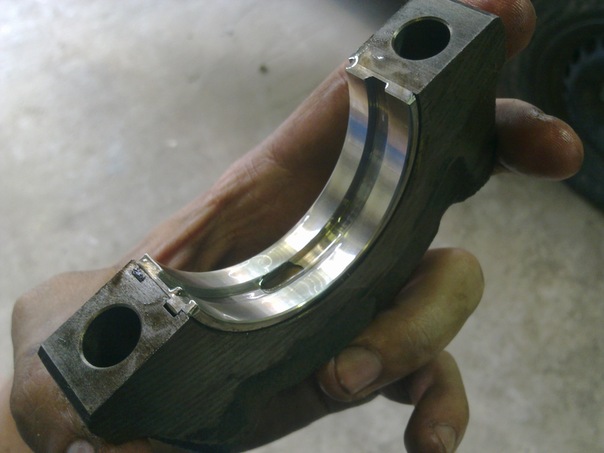

Кореные с замками. У тебя там на первой фотке видно замок в паз вставлен (со стороны блока). Замок не дает провернуться вкладышам. А со стороны бугеля тоже есть выемка для замка, а сам вкладыш, с канавкой, ставишь в него (в бугель) Только бугеля местами не менять и не переворачивать.



Шатунные вкладыши без замков - те что с отверстием для масла ставишь в шатун, те что без - в крышку шатуна. Только ставить их надо ровно по центру. по бокам должно быть ок 0,2 мм, из эльзы.

[ded_491]

вот как тут? Или разворачивать бугель?

Замки должны располагаться диаметрально противоположно, как правильно написал
Igor P,

удерживающие выступы вкладышей, устанавливаемых в постели блока/крышки, должны устанавливаться друг против друга

[Святослав48]

Святослав48, привет. Ты какой комплект вкладышей покупал? Я брал и коренные и шатунные KS Kolbenschmidt.
Кореные с замками. У тебя там на первой фотке видно замок в паз вставлен (со стороны блока). Замок не дает провернуться вкладышам. А со стороны бугеля тоже есть выемка, а сам вкладыш, с канавкой, ставишь в него (в бугель)



Шатунные вкладыши - те что с отверстием для масла ставишь в шатун, те что без - в крышку шатуна.

Коренные вкладыши кобель. Вопрос в установке бугеля. Как правильно поставить. Замки по разным сторонам или за одну сторону ( замок к замку)? Шатунные взял глико.

--- Добавлено чуть позже ---

Тогда полнейшая хрень.... я для этого и спрашивал фото низа разобранного.... просто по фоткам тырнета и видосикам получается что: цифры нумерации бугелей коленвала располагаются со стороны выпускного коллектора. Если их установить в таком положении то замки будут друг к дружке. А вот если бугель развернуть циферкой к впускному то как раз таки будет друг напротив дружки

--- Добавлено чуть позже ---

Опять же диаметрально противоположно не получается. Диагонально противоположно да.

[sanyoua]

Вопрос в установке бугеля. Как правильно поставить

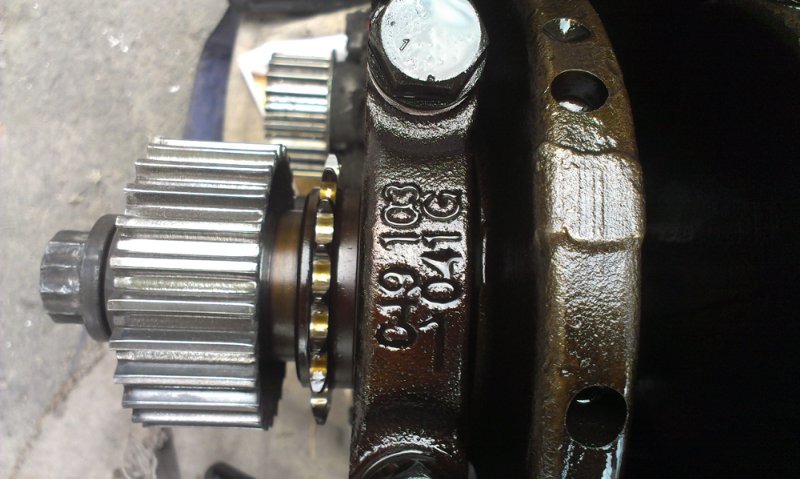

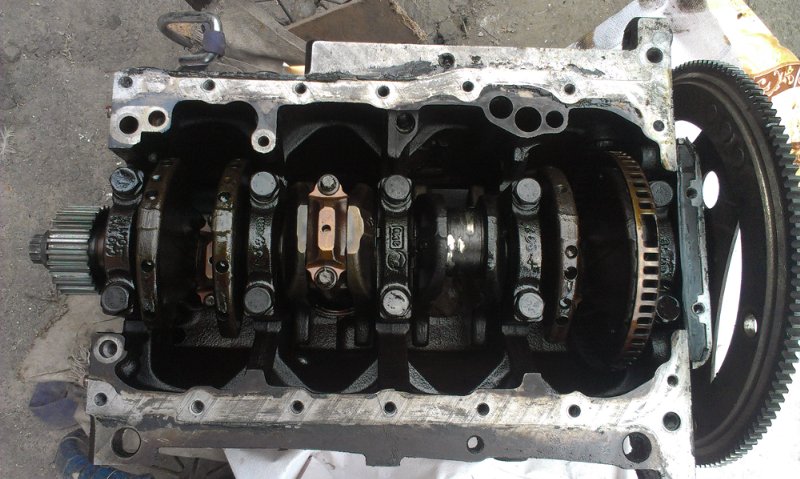

Смотри. Канавка в бугеле с одной стороны, туда в паз вставляешь замком вкладыш. На бугелях есть цыфры от 1 до 5. Их ставишь так ка у меня на фото. Это было ровно год назад)





№1 со стороны маслянного насоса.

[Святослав48]

Смотри. Канавка в бугеле с одной стороны, туда в паз вставляешь замком вкладыш. На бугелях есть цыфры от 1 до 5. Их ставишь так ка у меня на фото. Это было ровно год назад)

Вот именно так сейчас и собрано получилось вот так.... замок в замкурн

[Igor P]

Все мозг не выдерживает такого пох.... к сборке мотора.
Написал же замки друг против друга, иначе замок к замку. Если бы была логика кое у кого то глядя на фото выше видно что рядом с замком вкладыша имеется отпечаток от замка вкладыша в блоке.

[Святослав48]

Игорь я не механик и не совсем понимаю что от меня хотят. Именно поэтому сделано фото и задан вопрос: в каком положении вкладыш и бугель установлены правильно? Как установить полукольца

[Igor P]

Вот именно так сейчас и собрано получилось вот так.... замок в замку

Значит правильно.

[Святослав48]

Аж бесит.... одной и той же фоткой тычу и объясняю что если бугеля установить как на фотографии александра то замки вкладышей будет располагаться как на фото что чуть выше...

[sanyoua]

Святослав48, вот только дело в том что я не помню такой момент - когда правильно ставишь бугель - там замок к замку или нет? Но этот момент меня мало интересовал, так как по другому там не поставить никак. Даже если перевернуть бугель на 180 град, он не ставиться от руки в блок. А если правильно поставить то от руки он плотно прикасаеться
Но если у тебя так как на моих фото, то все гуд.

[Святослав48]

Лан с этим разобрались.... вопрос по опорным полукольцам: на одном из видео товарищ положил полукольца постели канавкой внутрь. Но! Полукольца бугеля канавкой наружу. Как верно?

--- Добавлено чуть позже ---

Хоть такси вызывай))) едь фоткай. У меня даже блок щас лежит так же. На верстаке. Не собирал поддон пока вопросы не уточню. Хоть и внутренний навес весь поставил. Кстати бугеля у меня что так что так от руки не лезли. Только подтягиванием болтов)))) но от руки

[sanyoua]

Святослав48, кстати поправочка, по поводу шатунных вкладышей - там как установишь, по бокам не 2 мм, а 0,2 мм

[КолянВ5]

Канавки на кв должны смотреть, по ним масло течет

[sanyoua]

Только подтягиванием болтов)))) но от руки

Не, у меня не так. Ну мелким пошатыванием от руки туда-сюда и залезли. А если перевренуть, то никак, только силой и с трудом)

--- Добавлено чуть позже ---

Лан с этим разобрались.... вопрос по опорным полукольцам: на одном из видео товарищ положил полукольца постели канавкой внутрь. Но! Полукольца бугеля канавкой наружу. Как верно?

--- Добавлено чуть позже ---

Хоть такси вызывай))) едь фоткай. У меня даже блок щас лежит так же. На верстаке. Не собирал поддон пока вопросы не уточню. Хоть и внутренний навес весь поставил. Кстати бугеля у меня что так что так от руки не лезли. Только подтягиванием болтов)))) но от руки

Хоть двигтель вроде вазовсккий но Полукольца с 07:30

[КолянВ5]

Кстати вкладышь один с проточкой по кругу вроде должен быть, помойму его в середину надо ставить

[Святослав48]

Канавки на кв должны смотреть, по ним масло течет

Верхние полукольца хрен ты там поставишь!!!

--- Добавлено чуть позже ---

просмотрел видео..... ну что я могу сказать.... чувак на супербе либо намеренно так сделал либо попутал... полукольца нижние получились у него канавками внутрь... верхние наружу... ваще дичь

[Александр К.]

поправочка, по поводу шатунных вкладышей - там как установишь, по бокам не 2 мм, а 0,2 мм

Да там, Сань не то что 2 мм, все 4 мм по краям остаются Вот родной:

  Скрытый текст:

[Святослав48]

собствеено вот так
