Уплотнение быстросъемной муфты соединения фланца и напорного шланга радиатора печки

[P]

Приветствую всех.

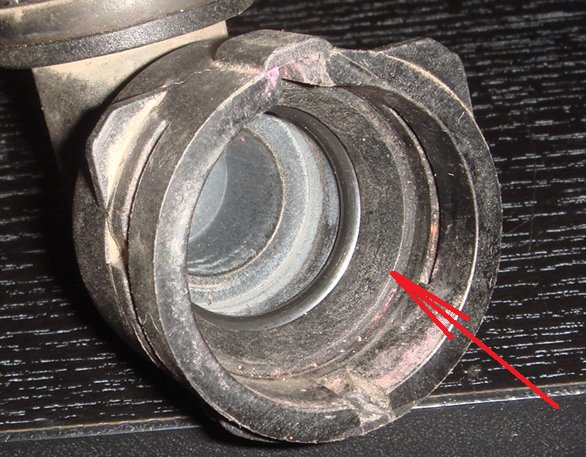

На двигателе AZM Vw-B5+ меняю фланец системы охлаждения 06B121132H. Его патрубок с коническим пояском(см .фото) соединяется через быстросъемную муфту с напорным шлангом печки 8D0819371AB. В муфте есть уплотнение в виде 1-го резинового кольца круглого сечения и пластмассового кольца конического профиля. Эти кольца вкладываются в муфту ( см.фото).
В каком порядке располагаются эти кольца по отношению к конусному пояску на штуцере фланца.Как ориентируется пластиковое кольцо.

Буду благодарен за мотивированные ответы

[sanyoua]

P, у меня резиновое кольцо вставляется в сам шланг который идет от печки. За пластиковое не слыхал, но скорей всего оно идет после резинового кольца, то есть первое к выходу патрубка или шланга

[P]

У меня до замены фланца( после СТО) стояло в следующем порядке: пластиковое кольцо упиралось в конический поясок, далее стояло кольцо резиновое ( в глубине муфты) .Вроде бы не текло.
Но у нового фланца диаметр штуцера на 0,7 мм меньше и кольцо сидит на нем очень свободно. Вот и смущает.
Кажется что резиновое кольцо должно упираться в конусный поясок- а по другому как уплотнит.

--- Добавлено чуть позже ---

Да и на старом оно болталось.
...sanyoua , спасибо за ответ

[sanyoua]

У меня до замены фланца( после СТО) стояло в следующем порядке: пластиковое кольцо упиралось в конический поясок, далее стояло кольцо резиновое ( в глубине муфты) .Вроде бы не текло.
Но у нового фланца диаметр штуцера на 0,7 мм меньше и кольцо сидит на нем очень свободно. Вот и смущает.
Кажется что резиновое кольцо должно упираться в конусный поясок- а по другому как уплотнит.

--- Добавлено чуть позже ---

Да и на старом оно болталось.
...sanyoua , спасибо за ответ

Я так понимаю в твоем случае конусное кольцо надеваешь на патрубок фланца, чтоб оно уперлось в конус патрубка, потом резиновое кольцо, а затем шланг от печки, он должен крепиться металлической скобой.

--- Добавлено чуть позже ---

Мне кажеться что пластиковое кольцо вылезло из самого шланга вместе с резиновым

[Igor P]

P, Фланец оригинал? Ставить надо только оригинал.
В патрубок ставится резиновое кольцо, затем пластиковое конусом к фланцу, и все это одевается на фланец плотно предварительно смазав силиконом.

[P]

Так оно так и было.Но не понятно как будет уплотняться при резиновом кольце,сидящем на фланце с зазором- жидкость пойдет под резиновое кольцо, потом под пластиковое и фонтан.....

--- Добавлено чуть позже ---

Igor P - спасибо за ответ.
А мои сомнения вверху.

[sanyoua]

жидкость пойдет под резиновое кольцо, потом под пластиковое и фонтан.....

Я думаю, когда наденешь шланг на фланец патрубка то кольцо немного сплюснеться, таким образом компенсируя зазор.

[Igor P]

Но не понятно как будет уплотняться при резиновом кольце,сидящем на фланце с зазором

Если ты пробовал одеть кольцо просто на фланец то так и будет, оно не новое. Но если собрать муфту, то должно плотно одеваться иначе менять кольцо=шланг печки

[P]

Доброе утро- нарыл фото(его автору-спасибо) .Конусной шайбы нет -и все логично. В каталогах видно только резиновое кольцо. Где истина.

[sanyoua]

Доброе утро- нарыл фото(его автору-спасибо) .Конусной шайбы нет -и все логично. В каталогах видно только резиновое кольцо. Где истина.

Привет. А это не оно?

[P]

sanyoua
соглашусь-это оно. Но тогда почему мое кольцо резиновое гуляет по штуцеру фланца. Это разве норма.Кольцо мягонькое и на вид не старое.Может на СТО заменили чем было.А держало жидкость - может только пока....

Тогда вопрос должно ли кольцо плотно охватывать фланец- или искать другое кольцо

--- Добавлено чуть позже ---

Если ты пробовал одеть кольцо просто на фланец то так и будет, оно не новое. Но если собрать муфту, то должно плотно одеваться иначе менять кольцо=шланг печки

Igor P
А за счет чего оно так чудесно ужмется

--- Добавлено чуть позже ---

sanyoua и Igor P.
Афициалы подтвердили Ваши слова- надо ставит так:пластиковая коническая шайба примыкает к косому пояску фланца,потом стоит кольцо резиновое. Но они не спустились до объяснения физического смысла уплотнения.....

--- Добавлено чуть позже ---

приобрел оригинальный фланец и кольцо резиновое N90959701.На штуцере оно сидит плотнее,но не очень плотно. Сомнениям конец.

[P]

Накопал по вопросу-см .рис.
Порядок соединения:Установить шланги ОЖ с
посредством зажима, для этого
удалить старое уплотнительное
кольцо -2- в шланге ОЖ -3-.
– Новое уплотнительное кольцо
смочить концентратом и
насадить на шланг ОЖ.
–
Нажать на шланг охлаждающей
жидкости до его фиксации в
радиаторе -1- или трубке
охлаждающей жидкости.


-Одеть проволочный фиксатор.

– Еще раз вдавить шланг ОЖ и
потянуть за шланг, чтобы
убедиться в правильности
фиксации соединительной
муфты.
У меня шло очень трудно.

[P]

Сейчас могу на основе личного опыта,проверенного практикой,подтвердить порядок действий с быстросъемом шланга:
-становить шланги ОЖ с
посредством зажима, для этого
удалить старое резиновое уплотнительное
кольцо ;
– одеть на штуцер фланца коническое пластиковое кольцо так, что бы оно ложилось на конический поясок;
-новое уплотнительное кольцо N90959701
смочить концентратом ОЖи вложить внутрь штуцера быстросъема;
- смазать соприкасающиеся поверхности штуцера фланца и внутренней поверхности штуцера быстросъема и насадить штуцер быстросьъума и задвинуть до щелчка( идет очень туго- пользовался рычагом);
–одеть проволочный фиксатор;

– еще раз вдавить шланг ОЖ и
потянуть за шланг, чтобы
убедиться в правильности
фиксации соединительной
муфты.

[Igor P]

Данная последовательность имеет место быть, но как инструкция не годится, все намного быстрее проще и без рычагов, что может привести к поломке деталей.

[P]

Igor P -спасибо за внимание.
Так эта же последоватльность дана в ЕТКЕ( в основном). Ну а насчет быстроты- так дольше было писать,чем делать.
А вызрел этот вопрос только потому,что о пластиковом кольце как то стыдились говорить.....
Но главное из всего- не течет соединение......

Ну а насчет того, что туго шло.....не могу объяснить в моем случае.... может быть не надо делать этого пункта...

одеть на штуцер фланца коническое пластиковое кольцо

а садить его во внутрь штуцера.....но могли быть его перекосы.
Но у меня получилось, и я не испытывал судьбу
