    По умолчанию Про то, без чего всем было бы крайне грустно жить...

    Не, я не про водку! Я про свет и воду. Теплую!
    Хочу рассказать, откуда берется искричество в розетках и горячая вода в кране! Может быть вы все локти изгрызли, пытаясь отгадать ответ на этот вопрос, а я молчал...А может и нет.
    Волею судеб, пришлось заняться теплоэнергетикой, хотя я ни разу не энергетик, а уж тем более, тепло...
    вы наверно обращали внимание на "фабрики по производству облаков"-такие здоровенные трубищи, из которых валит дым или пар? Москвичи могут это понаблюдать в районе Бирюлево, там этого добра хватает. Вот это и есть видимая из далека часть ТЭЦ-тепловой электроцентрали! И если энергия, это ее первоначальный и основной продукт, то горячая вода-второстепенный, так сказать, появляющийся при производстве первого, но не менее важен, да? Особенно это мы понимаем летом, когда воду на пару недель отключают!
    Так вот! Есть угольные станции, есть газовые, есть те, которые работают на жидком топливе, но я могу рассказать только про угольные, так как именно с ними приходится иметь дело.

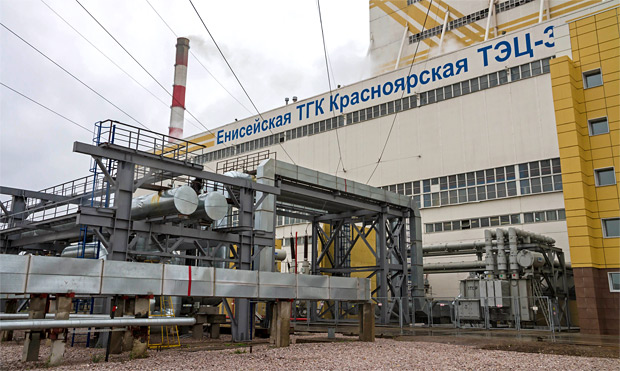

    ТЭЦ - если объяснить совсем просто, состоит из двух основных блоков. Турбина и котел. Котел делает пар, который крутит турбину, которая в свою очередь, выдает искричество!

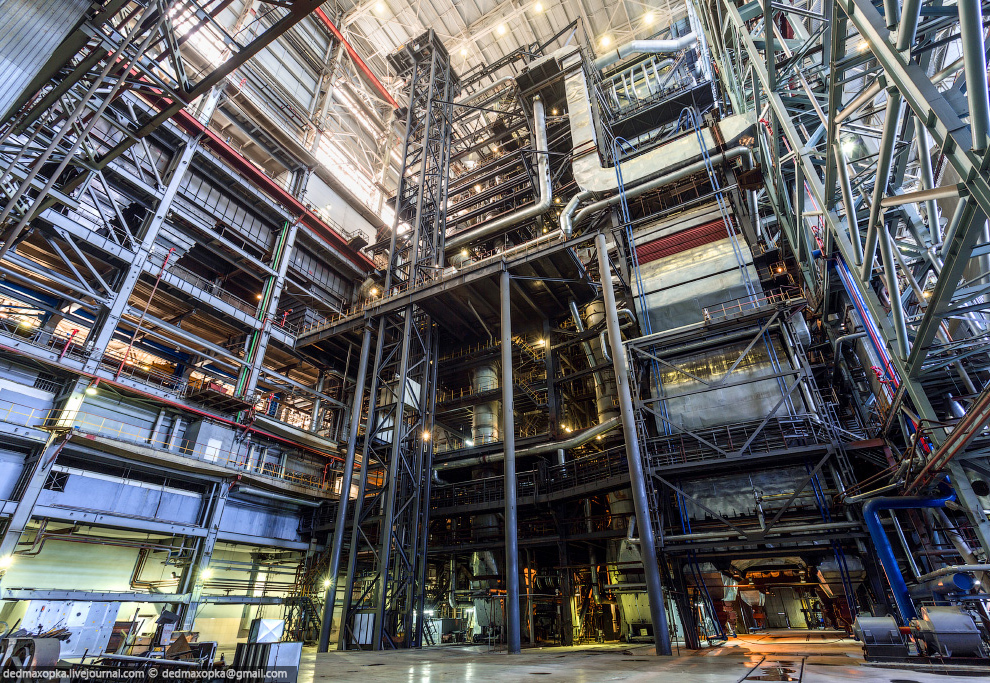

    Вот это переплетение труб и есть "котел"! Он может быть высотой до 70ти метров, выдает пар, под давлением 140 атмосфер и температурой 520 градусов!
    Далее этот пар идет в турбину.

    Турбина может выдавать от 5ти мВт, до 200мВт и более, в зависимости от устройства и размеров. Внутри находится ротор с лопатками:

    Вот пар давит на эти лопатки, ротор крутится, он подключен к генератору, который в свою очередь, подключен по сети в ОРУ или ЗРУ-открытому или закрытому распределительному устройству! Выглядит оно вот так:

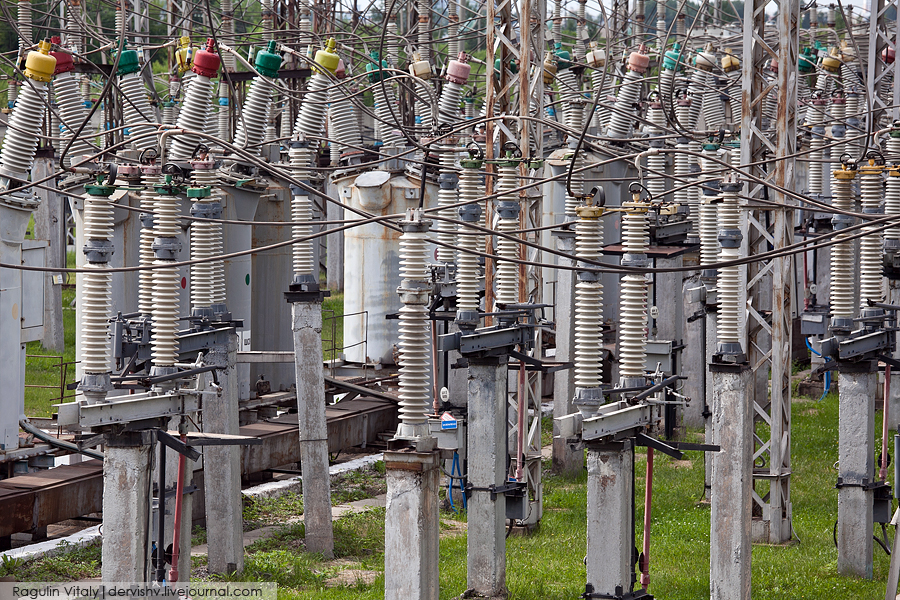

    Куча какой то хери с проводами, которая подключена уже к линиям передач. Эта "херь" трансформирует ток с генератора в ток, который уже передается в единую энергетическую сеть страны! 110 кВ, как правило.

    Для получения пара для работы турбины в котел подводят "сетевую" воду по трубам из реки или водохранилища. Там где это далеко строят градирни:

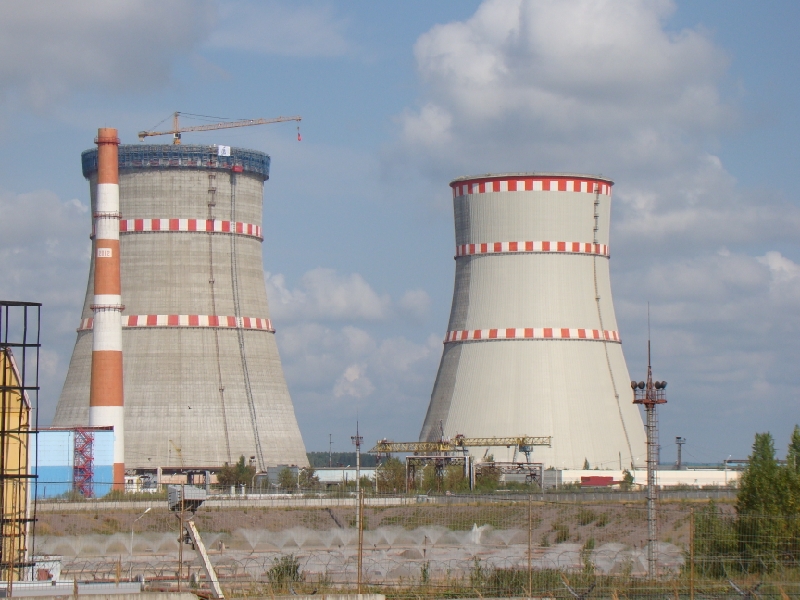

    Это фабрики по конденсации отработанного пара в воду-внутри постоянно идет тропический ливень. Эта вода опять идет в котел.
    Ну и чтобы получить пар, воду нужно нагреть...

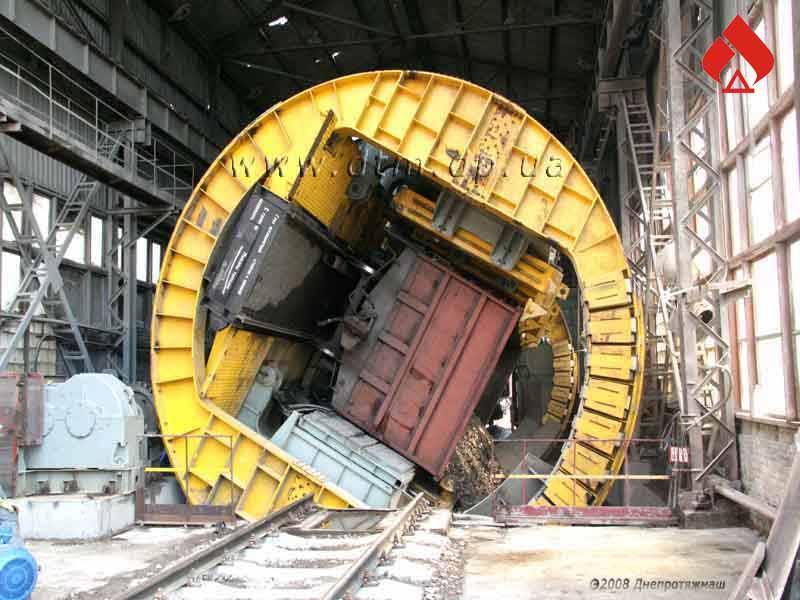

    Уголь! Уголь везут эшелонами, в сутки станции тратит от 4х вагонов угля до целого состава, в зависимости от количества котлов и турбин. Уголь выгружают либо в ручную (да-да да!!!) через люки, либо специальным устройством-вагоноопрокидыватель!

    Далее уголь идет по конвееру в мельницу котла, где его размельчает до состоянии пыли или мелкой крошки, которая потом попадает с воздухом в топку.
    Далее вода! С ней тоже не все так просто. Нельзя просто так взять и налить воду в котел!

    Ее нужно очистить от солей и бактерий, прогнать через фильтры, убрать кальций и т.п. на это работает целая фабрика на ТЭЦ!

    Это делается для того, чтобы трубы не вышли из строя за год, а служили долго. Диаметр трубы, по которой пар подается в турбину примерно 50 мм, просто их там много. И они очень быстро выйдут из строя, если не очищать воду.
    Вода попадает в котел, превращается в "острый" пар, который подается в турбину. При прохождении турбины пар теряет часть своей температуры и давления, но уверяю, и того и другого там еще с избытком! И его пускают на нагрев воды, которая идет к нам в дома и на предприятия, где используются паровые станки или еще что то подобное.
    На выходе температура воды в сети составляет порядка 120-150 градусов, а возвращается уже 50-70..теплопотери и работа. Ведь ради этого ее к нам и отправляют! А далее ее подпитывают, чистят и все по кругу!
    Вот такая вот машинка все это делает!


    Надеюсь, вам было интересно и я убил не просто так 30 минут!
    Шпасибо жа вынимание!
    Внутри каждого человека идёт борьба злого волка с добрым. Всегда побеждает тот волк, которого ты кормишь.

  2. #2
    Touareg
    Регистрация
    20.09.2006
    Адрес
    Россия, Москва, ЮАО
    Возраст
    33
    Сообщений
    2,180
    Спасибо +
    Получено: 28
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    на фото какая станция?
    bmw 3

  3. #3
    Всем Перцам - Перец Клуба! Аватар для Padre
    Регистрация
    30.05.2007
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    39
    Сообщений
    12,849
    Спасибо +
    Получено: 2,039
    Отправлено: 86

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Jheka Посмотреть сообщение
    на фото какая станция?
    Какая то, и судя по трубам газотурбинная. Мои в Сибири все.
    Внутри каждого человека идёт борьба злого волка с добрым. Всегда побеждает тот волк, которого ты кормишь.

  4. #4
    Всем Перцам - Перец Клуба! Аватар для GoshaF
    Регистрация
    07.10.2004
    Адрес
    Россия, Санкт-Петербург
    Сообщений
    13,263
    Записей в дневнике
    1
    Спасибо +
    Получено: 697
    Отправлено: 1,078

    0 Вы не можете благодарить!

    По умолчанию

    Padre, Ты там экскурсоводом работаешь?
    Ну почему вечером не хочется спать так, как утром? Jetta NF, серебро.

  5. #5
    Passat Аватар для Дождь
    Регистрация
    21.09.2007
    Адрес
    Россия, Москва, СВАО
    Сообщений
    1,851
    Спасибо +
    Получено: 155
    Отправлено: 484

    0 Вы не можете благодарить!

    По умолчанию

    Падре, вот бы с тобой да на Ярославский НПЗ )
    Жена Зубастого

  6. #6
    Touareg Аватар для Shark
    Регистрация
    19.05.2006
    Адрес
    Таити
    Возраст
    36
    Сообщений
    2,670
    Спасибо +
    Получено: 66
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Зачем весь этот копипаст?))))))))
    Теперь давай про саяно-шушенскую давай )))))))))
    Переходи на сторону зла, у нас есть печеньки! )))))))

  7. #7
    Всем Перцам - Перец Клуба! Аватар для Skodник
    Регистрация
    13.08.2009
    Адрес
    Браззавиль, Конго
    Возраст
    35
    Сообщений
    24,190
    Спасибо +
    Получено: 1,735
    Отправлено: 1,169

    1 Вы не можете благодарить!

    По умолчанию

    Padre, ты видел как в тайге проложен многомегафатный кабель и у елок по зиме искра проскакивает между верхушками?

  8. #8
    Passat Аватар для Дождь
    Регистрация
    21.09.2007
    Адрес
    Россия, Москва, СВАО
    Сообщений
    1,851
    Спасибо +
    Получено: 155
    Отправлено: 484

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Skodник Посмотреть сообщение
    Padre, ты видел как в тайге проложен многомегафатный кабель и у елок по зиме искра проскакивает между верхушками?
    я не видела но чувствую стоит увидеть )) а ты сам-то видел?))
    Жена Зубастого

  9. #9
    Touareg Аватар для Shark
    Регистрация
    19.05.2006
    Адрес
    Таити
    Возраст
    36
    Сообщений
    2,670
    Спасибо +
    Получено: 66
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Пятисотка наверно )))))))) хотя эти вопросы лучше Дяде Косте задать
    Переходи на сторону зла, у нас есть печеньки! )))))))

  10. #10
    Всем Перцам - Перец Клуба! Аватар для Skodник
    Регистрация
    13.08.2009
    Адрес
    Браззавиль, Конго
    Возраст
    35
    Сообщений
    24,190
    Спасибо +
    Получено: 1,735
    Отправлено: 1,169

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Дождь Посмотреть сообщение
    я не видела но чувствую стоит увидеть )) а ты сам-то видел?))
    Сосед у меня был из фсб, того вечно в жопу засылали связь налаживать, после 1 л вискаря он выдавал тайны на раз..два)))

  11. #11
    Passat Аватар для Дождь
    Регистрация
    21.09.2007
    Адрес
    Россия, Москва, СВАО
    Сообщений
    1,851
    Спасибо +
    Получено: 155
    Отправлено: 484

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Skodник Посмотреть сообщение
    Сосед у меня был из фсб, того вечно в жопу засылали связь налаживать, после 1 л вискаря он выдавал тайны на раз..два)))
    связь и пятисотка это точно из разных ведомств )))
    Жена Зубастого

  12. #12
    Всем Перцам - Перец Клуба! Аватар для Skodник
    Регистрация
    13.08.2009
    Адрес
    Браззавиль, Конго
    Возраст
    35
    Сообщений
    24,190
    Спасибо +
    Получено: 1,735
    Отправлено: 1,169

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Дождь Посмотреть сообщение
    связь и пятисотка это точно из разных ведомств )))
    Тут я тебе не подскажу, он сс..ка вырубался быстро

  13. #13
    Деловая Колбаса Аватар для Luna
    Регистрация
    13.06.2006
    Адрес
    Мск
    Сообщений
    3,651
    Записей в дневнике
    6
    Спасибо +
    Получено: 682
    Отправлено: 259

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Padre Посмотреть сообщение
    Какая то, и судя по трубам газотурбинная. Мои в Сибири все.
    Так эта статья копи паст?

    Или только фото?

  14. #14
    Пушистый Аватар для енот
    Регистрация
    22.12.2006
    Адрес
    Санкт-Петербург
    Возраст
    34
    Сообщений
    22,461
    Спасибо +
    Получено: 2,262
    Отправлено: 1,802

    0 Вы не можете благодарить!

    По умолчанию

    да эта ещё покруче чем про жратву самодельную


    Вот никогда не задумывался, ну парит и парит..че там оно парит, где там оно
    получается нет угля - нет помыться при свету
    а когда уголь закончится и рек могучих подблизости нет - вёсла сушить ?
    3G5/CJS/RRL/LH5X
    отвага и безумие.

  15. #15
    Touareg Аватар для AND31
    Регистрация
    05.06.2007
    Адрес
    Россия, Белгород
    Возраст
    39
    Сообщений
    2,936
    Спасибо +
    Получено: 304
    Отправлено: 544

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Padre Посмотреть сообщение
    Диаметр трубы, по которой пар подается в турбину примерно 50 мм
    Точно мм? Не ошибаешься? 50 см )

    Цитата Сообщение от Padre Посмотреть сообщение
    Ее нужно очистить от солей и бактерий, прогнать через фильтры, убрать кальций и т.п. на это работает целая фабрика на ТЭЦ!
    Да,все верно ) станция ХВО - хим.водоочистка

    А еще все это огромная куча болтов,прокладок,испытаний,анализов и автоматики.Куча предохранительной арматуры,иначе может сильно-сильно бахнуть Ну и адский шум до кучи )

    Отличный репортаж

    Цитата Сообщение от енот Посмотреть сообщение
    когда уголь закончится


    Тогда есть газогорелочные устройства и газ,которые работают вместо огромного участка по подготовке (измельчению и подачи в котел) угля.Газопроводы,грп и куча регуляторов с автоматикой.

    Ну и атом.Тот же ядерный реактор,что на АЭС - это по большому счету паровой котел,только источником энергии служит температура реакции внутри реактора.А так те же принципы что Падре описал - нагрев воды-получение пара - турбина -генератор - электроэнергия.
    А4 (quattro,2000 г) -> СС (2010 г) -> CX-5 (2016 г)...

  16. #16
    Всем Перцам - Перец Клуба! Аватар для Чубук
    Регистрация
    21.07.2005
    Адрес
    ну, положим, из России...
    Возраст
    59
    Сообщений
    27,322
    Спасибо +
    Получено: 4,653
    Отправлено: 2,260

    0 Вы не можете благодарить!

    По умолчанию

    Padre, хороший у вас приход, святой отец
    И святую воду вы правильно используете и кадило...




    А вот как бывает без, труб, печей, чертей и дыма

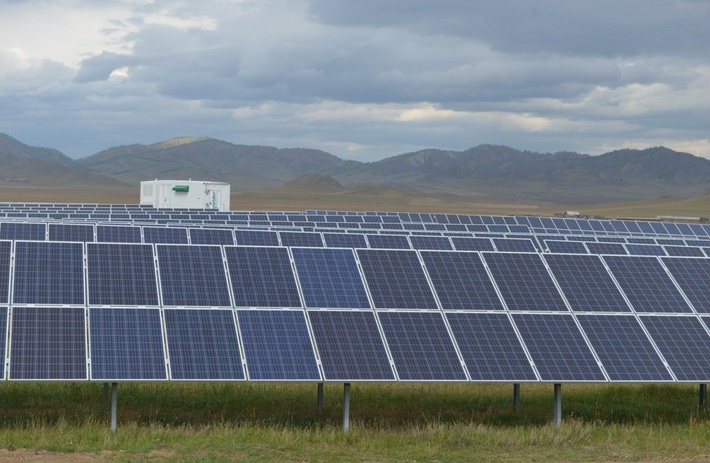

    Третью солнечную электростанцию открыли в Республике Алтай
    Сегодня 07:26



    В Усть-Канском районе республики между селами Усть-Кан и Озерное открылась уже третья в регионе солнечная станция мощностью 5 МВт в. Инвестором и генеральным подрядчиком строительства выступили структуры компании «Хевел» (совместное предприятие ГК «Ренова» и АО РОСНАНО). По словам экспертов, ввод солнечной электростанции в эксплуатацию позволит сократить выброс CO2 в атмосферу на 4,5 тыс. тонн в год.

    Установленная мощность станции, которая будет вырабатывать и поставлять электроэнергию напрямую на оптовый рынок, эквивалентна энергопотреблению не менее 1 000 частных домохозяйств. Общий объем капитальных вложений в строительство энергообъекта составил более 500 млн рублей.

    Две трети комплектующих для строительства Усть-Канской солнечной электростанции, включая солнечные модули, инверторное оборудование и опорные конструкции, произведены в России.

    Напомним, две солнечные электростанции мощностью по 5 МВт в Кош-Агачском районе ввели в эксплуатацию в 2014 и 2015 году..."
    VW Passat B5 1.8 Turbo, 20V, AEB, LB7Z, 1998 г.
    Одна голова - хорошо, а... без нее смешнее!

  17. #17
    Модератор Аватар для Sten
    Регистрация
    06.04.2007
    Адрес
    С гор спустился
    Возраст
    40
    Сообщений
    27,496
    Спасибо +
    Получено: 3,108
    Отправлено: 1,531

    0 Вы не можете благодарить!

    По умолчанию

    А в Крыму где мы были, несколько гигантских ВЭС (ветроэлектростанций) от Украины досталось, целые поля ветряков, едешь на машине рядом, а оно все крутится и шумит. Прикольно.
    [ VW Passat B7 1,8TSI 2012 CDAB DSG7 ]
    [ Сайты и полиграфия со скидками! ]
    [ Правильный ДКП crcxlab.ru/dkp.pdf ] [ Вася Диагност в Люберцах ]

  18. #18
    Golf
    Регистрация
    15.09.2015
    Адрес
    Москва СЗАО
    Возраст
    68
    Сообщений
    651
    Спасибо +
    Получено: 209
    Отправлено: 164

    0 Вы не можете благодарить!

    По умолчанию

    Я отпахал на этих ТЭЦ с 1972 по 1989г.г. Кто работал на них, знает, что это самый настоящий крематорий. Особенно когда находишься на самой вершине т.н. энергетического котла. Вовремя сбежал на другую работу.

  19. #19
    Phaeton Аватар для gta-2
    Регистрация
    21.10.2013
    Адрес
    Свердловская обл.
    Возраст
    50
    Сообщений
    3,097
    Записей в дневнике
    5
    Спасибо +
    Получено: 1,235
    Отправлено: 1,154

    0 Вы не можете благодарить!

    По умолчанию

    Рядом с нами в 18 км

    Рефтинская ГРЭС — крупнейшая тепловая электростанция в России, работающая на твёрдом топливе. Расположена в Свердловской области, в 100 км северо-восточнее Екатеринбурга и в 18 км от Асбеста. В 2,5 км от ГРЭС находится посёлок Рефтинский с населением около 18 тыс. человек. Выработка электроэнергии в 2007 году составила 16362,7 млн кВт·ч, в 2008-м — 20941,6 млн кВт·ч, в 2009-м — 21146,8 млн кВт·ч.

    Её установленная мощность составляет 3800 МВт, тепловая мощность — 350 Гкал/час. Основное топливо — экибастузский каменный уголь с теплотворной способностью 16,3 МДж/кг, зольностью на сухую массу 43,3 %. Растопочное топливо — мазут марки 40 и 100.

    https://energo-24.ru/object/ges/8868.html

    --- Добавлено чуть позже ---



    --- Добавлено чуть позже ---

    Дымовая труба № 4 Рефтинской ГРЭС высотой 330 метров является одной из высочайших дымовых труб в мире.
    Passat Variant 3B6 Comfo 2004г. 1.9 TDI AVB ручка WVWZZZ3BZ5E025687
    2004

  20. #20
    Всем Перцам - Перец Клуба! Аватар для vit
    Регистрация
    05.04.2005
    Возраст
    42
    Сообщений
    11,878
    Записей в дневнике
    2
    Спасибо +
    Получено: 1,608
    Отправлено: 1,236

    0 Вы не можете благодарить!

    По умолчанию

    абалдеть, на улице 21 век, гибриды уже устарели, через пяток лет все перейдут на чисто электрические двигатели, а у нас до сих пор паровые котлы сохранились, которые ещё братья Люмьер монтировали, да ещё на 19 же века - ничего святого у людей.- везде коррупция и отсталость, скатывание в объятья бананового государства
    Святой отец - ты уж нас не подведи - устрой им технологическую революцию
