Проводка крышки багажника.
  1. #1
    Golf Аватар для Alexmaster80
    Регистрация
    18.09.2011
    Адрес
    Санкт-Петербург
    Возраст
    36
    Сообщений
    773
    Спасибо +
    Получено: 12
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию Проводка крышки багажника.

    Всем здравствуйте. Поменял себе крышку багажника на европейца. Проблем ни каких. Но как известно на американцах нет функции открытия багажника с ручки над номером. Вопрос в том что не могу найти схему подключения этой кнопки, фишка болтается. Не принципиально, но хочется что бы работала.
    Passat B 5.5 AWM, 170 л/с, 2004, типтроник, кожа, 1.8 Т, 4 motion, 17"
    WVWPD63B94E314001

  2. #2
    Golf Аватар для Alexmaster80
    Регистрация
    18.09.2011
    Адрес
    Санкт-Петербург
    Возраст
    36
    Сообщений
    773
    Спасибо +
    Получено: 12
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Приподниму.
    Passat B 5.5 AWM, 170 л/с, 2004, типтроник, кожа, 1.8 Т, 4 motion, 17"
    WVWPD63B94E314001

  3. #3
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,100
    Записей в дневнике
    31
    Спасибо +
    Получено: 740
    Отправлено: 721

    0 Вы не можете благодарить!

    По умолчанию

    Привет.
    2-й пин масса, 1-й пин идет на Т23/7 и Т23/10 блока комфорта.

    --- Добавлено чуть позже ---

    А нет, это микрик вроде. Надо разобратсо.

    --- Добавлено чуть позже ---

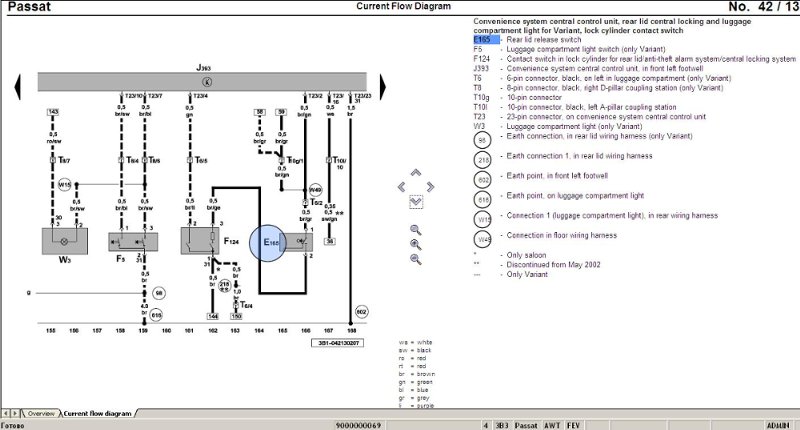

    Кнопка E165, станица 42/13 в ельзе. Или набери в пойск ельзы.

  4. #4
    Golf Аватар для Alexmaster80
    Регистрация
    18.09.2011
    Адрес
    Санкт-Петербург
    Возраст
    36
    Сообщений
    773
    Спасибо +
    Получено: 12
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Нету ельзы то.
    Passat B 5.5 AWM, 170 л/с, 2004, типтроник, кожа, 1.8 Т, 4 motion, 17"
    WVWPD63B94E314001

  5. #5
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,100
    Записей в дневнике
    31
    Спасибо +
    Получено: 740
    Отправлено: 721

    0 Вы не можете благодарить!

    По умолчанию



    --- Добавлено чуть позже ---

    1-й пин кнопки раздваиваеться, один провод иде через Т6/2 (черный 6-ти контакотный штекер (2-й пин) на Т23/2 блока комфорта, а второй на 1-й контакт кнопки открытия багажника у двери.
    2-й пин - на 3-й контакт личинки замка багажника.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  6. #6
    Golf Аватар для Alexmaster80
    Регистрация
    18.09.2011
    Адрес
    Санкт-Петербург
    Возраст
    36
    Сообщений
    773
    Спасибо +
    Получено: 12
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Черт ногу сломит. Думаю проще запараллелить с кнопкой открытия багажника на водительской двери.

    --- Добавлено чуть позже ---

    sanyoua, Спасибо за помощь. Буду разбираться. Отпишусь.
    Passat B 5.5 AWM, 170 л/с, 2004, типтроник, кожа, 1.8 Т, 4 motion, 17"
    WVWPD63B94E314001

  7. #7
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,100
    Записей в дневнике
    31
    Спасибо +
    Получено: 740
    Отправлено: 721

    0 Вы не можете благодарить!

    По умолчанию

    Alexmaster80, просто эта кнопка завязана еще на личинку замка.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146
