помогите разобраться с ABS - Страница 9
  1. #161
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    В том и дело что если я подаю на самый маленький контакт реле массу то оно срабатывает, но отсечки не происходит т.е сколько буду держать массу столько оно и будет работать
    Изображения Изображения
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  2. #162
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Эбуд ли подает сигнал что все хватит свечи накалять?
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  3. #163
    Всем Перцам - Перец Клуба! Аватар для ded_491
    Регистрация
    21.05.2013
    Адрес
    Минск
    Возраст
    68
    Сообщений
    10,416
    Записей в дневнике
    4
    Спасибо +
    Получено: 1,650
    Отправлено: 2,857

    0 Вы не можете благодарить!

    По умолчанию

    ЭБУД, ЭБУД. Не сомневайся.
    Ты вот скажи, раньше свечи включались при каждом включении зажигания или на горячем не включались???
    Passat B5, 1998, МКПП,AHL С УВАЖЕНИМ, ВАСИЛИЙ.Добавить подпись- КАБИНЕТ-МОИ НАСТРОЙКИ-РЕДАКТИРОВАТЬ ПОДПИСЬ.

  4. #164
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Они вкл.всегда если тепло то нет,когда скидываешь фишку с ДТОЖ то они работают при любой температуре я скидывал, реле не срабатывает,не поступает сигнал на включение
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  5. #165
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Они не вкл по-моему при плюс 5
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  6. #166
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,106
    Записей в дневнике
    31
    Спасибо +
    Получено: 769
    Отправлено: 726

    0 Вы не можете благодарить!

    По умолчанию

    taras32, привет Женя.
    Ошибка есть по реле свечей накала?
    Ошибка:
    18027 466B P1619 Реле включения свечей накаливания-J52: обрыв цепи/короткое замыкание на массу

    01266 - Реле свечей накаливания-J52
    31-10 - обрыв цепи/к.з. на массу - Спорадическая

    --- Добавлено чуть позже ---

    Проверка реле свечей накаливания

    Реле свечей накаливания – как проверить его работоспособность?

    --- Добавлено чуть позже ---

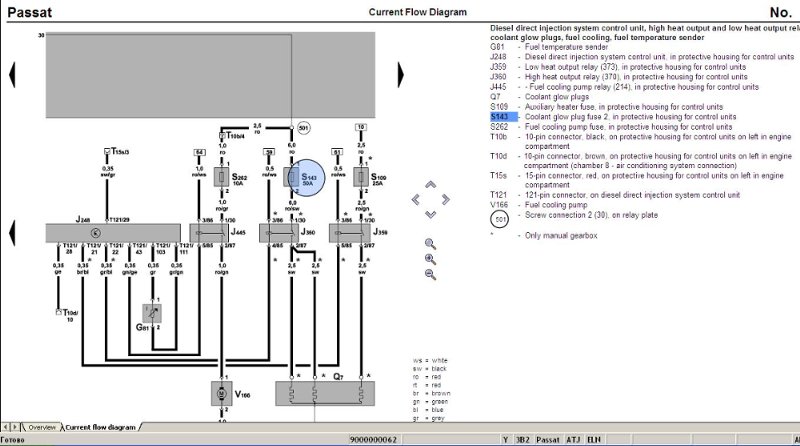

    По эльзе все что есть:


    J52 - реле свечей накала.
    Последний раз редактировалось sanyoua; 28.03.2016 в 08:03.

  7. #167
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Привет Сань,да ток не пойму откуда она взялась,работала до тех пор пока не стал лазить в проводке,потом смотрю ошибка,может я его спалил?признаюсь когда лазил с абс вскрыл это реле,вкл зажигание оно сработало и отщелкнуло ну я взял и замкнул контакты немного подержал и отпустил,что могло перегореть?
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  8. #168
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Так что выходит я реле спалил?
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  9. #169
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,106
    Записей в дневнике
    31
    Спасибо +
    Получено: 769
    Отправлено: 726

    0 Вы не можете благодарить!

    По умолчанию

    Там на реле вроде предохранитель идет. Посмотрю завтра эльзу.

  10. #170
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Все преды целы
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  11. #171
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Предохранители целы,когда замыкаю контакты принудительно ток идет на свечи я так понимаю нет импульса с эбуд или с дтож
    Изображения Изображения
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  12. #172
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Справа большой контакт который на него идет постоянный плюс,при вкл. зажигания идет плюс на средний контакт,а на самый маленький не идет ничего даже при снятии фишки дтож
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  13. #173
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Сань куда идет провод и какого он цвета на колодке от реле под номером 18 на реле это 85й
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  14. #174
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,106
    Записей в дневнике
    31
    Спасибо +
    Получено: 769
    Отправлено: 726

    0 Вы не можете благодарить!

    По умолчанию

    Женя, доброе утро. Щя приеду на работу, гляну эльзу. Я на выходных в нете редко бываю, нету времени просто)

  15. #175
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Доброе,да я сам 3 дня красил бусика,еще завтра и после завтра отполирую его и наконец то займусь абс и реле свечей накала а то панель как новогодняя елка все горит мигает пищит уже и стыдно ездить так я еще не запускал машину
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  16. #176
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,106
    Записей в дневнике
    31
    Спасибо +
    Получено: 769
    Отправлено: 726

    0 Вы не можете благодарить!

    По умолчанию

    taras32, я вот тоже недавно отполировал свою машину)

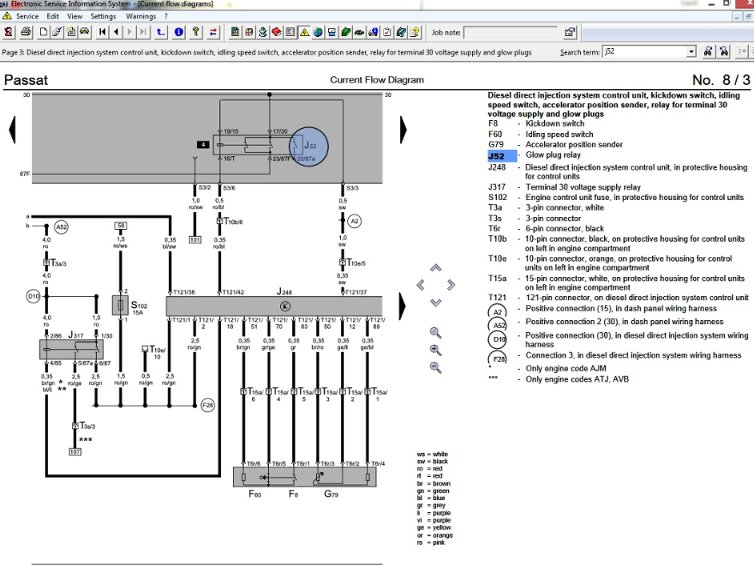

    Значит смотри по схеме по эльзе получаеться так:

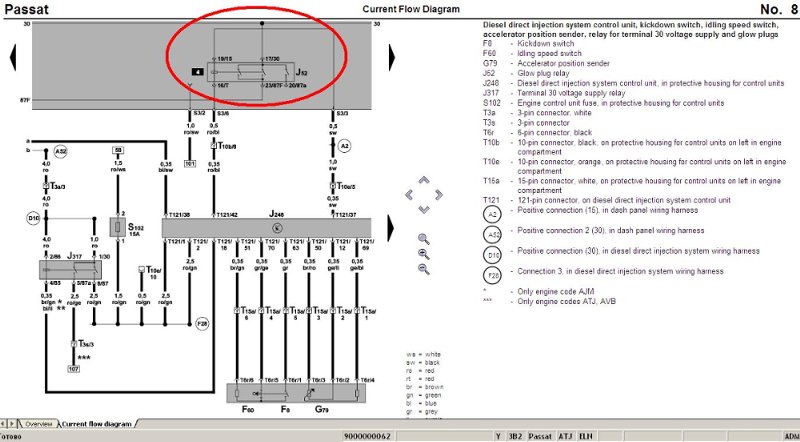

    Реле свечей накала J52, смотри там выводи такие - 19/15, 16/Т, 17/30 и 23/87F.
    Контакт 16/Т, красно-голубой идет на 42-й контакт блока управления двигателем (ЭБУД).
    19-й пин соответственно контакт 15 на реле, чёрный провод, идет на 37-й провод блока ЭБУД (J248). Контакт Т121 - это 121-проводной штекер. Т121/37 - это 37-й провод 121-ти контакттного штекера.

    Смотрим дальше:

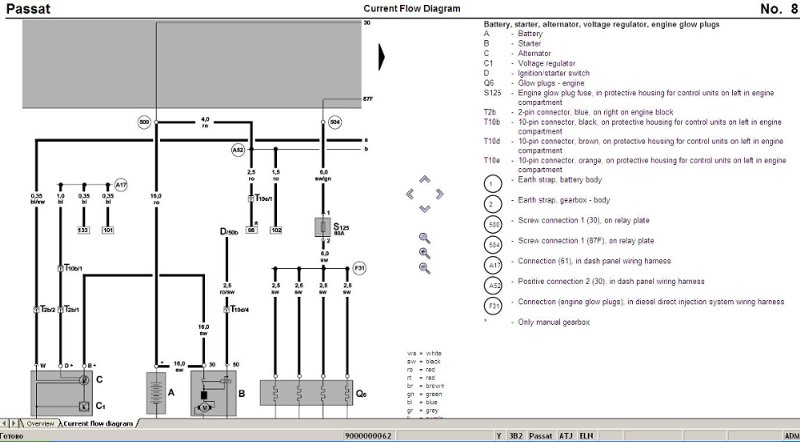

    23-й пин на колодке, 87F контакт реле, провод чёрно-зеленый, уходит на предохранитель (S125) 80А, а далее от преда четыре провода идут на свечи накала, отдельно по проводу на каждую свечу (G6 на схеме).
    И остаеться 17/30 на реле свечей накала, провод красный, раздваевается - один идет на "плюс" аккумулятора, второй на проедохранитель №143 50А, от преда на 370-е реле на 30-й контакт/1-й провод в фишке и через 87-й контакт (2-й пин штекера) на свечу подогрева охлаждающей жидкости (Q7).

    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  17. #177
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Сань я конечно туповат в схем дай хотябы представление что такое ПИН?
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  18. #178
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Смотри самая маленькая ножка на реле которая,куда от нее идет провод?
    Изображения Изображения
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  19. #179
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    На реле это 85й контакт
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  20. #180
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    У меня все провода прозваниваются к реле кроме того который идет на реле 85й контакт на него не идет питание вообще никакое
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп
