  1. #121
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Если бы я понимал в них
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  2. #122
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    А что у меня в блоке может сломаться?там вообще нет ничего и куда идет куча проводов в блок я незнаю ни плат ни схем ничего нет
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  3. #123
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    А до датчика G85 если прозванивать надо руль снимать?по компу датчик в порядке кручу рулем и показания меняются
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  4. #124
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,107
    Записей в дневнике
    31
    Спасибо +
    Получено: 773
    Отправлено: 728

    0 Вы не можете благодарить!

    По умолчанию

    Ну в блоке абс может контакты какие-нибудь перегорели или еще что-то, туда ж штекер то вставляеться, значить там тоже есть проводка какая нить)
    Ты когда реле снимешь, не вставляй попробуй завестись, а потом прочти ошибки, может как-то по другому ошибка покажеться, а то там пишет 35-00 ... и все.

    --- Добавлено чуть позже ---

    Когда отсоединишь реле на штекере прономерованы контакты 1, 2 и тд. Смотри в 5-м посте я тебе давал схему.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  5. #125
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Про блок логично
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  6. #126
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Вроде пронумерованы
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  7. #127
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Я нешарю в схемах Сань
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  8. #128
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,107
    Записей в дневнике
    31
    Спасибо +
    Получено: 773
    Отправлено: 728

    0 Вы не можете благодарить!

    По умолчанию

    Есть у тебя друзья кто в схемах разбираеться? Нужно прозванивать провода.

    Провода в реле идут такого цвета:
    2-й пин - красно-черный;
    4-й пин - два провода серо-синий;
    6-й пин - желто-белый:
    8-й пин - желтый

    Проверь провода от блока абс до G85 - прозвонить надо провод Т88/66 и 3-й пин g85 и еще Т88/64 с 2-м пином g85.

    Т88/66 - это 88 контактный штекер блока абс/исп, а 66 - номер контактика в этой колодке.

    На каждом штекере все проводки прономерованы цифрами, тебе надо сопоставить по схеме какой куда вставлен, и проверять проводку.
    G85 - датчик положения руля. там тоже отсоединяешь шкерер и смотришь по схеме какой номер проводка/контакта идет на реле, у тебя 2-й контакт и третий контакт идут на колодку блока управления абс/исп.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  9. #129
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Провода к реле идут такого цвета как ты описал
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  10. #130
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Вот штекер с абс у меня 14 контактов
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  11. #131
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    ....
    Изображения Изображения
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  12. #132
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,107
    Записей в дневнике
    31
    Спасибо +
    Получено: 773
    Отправлено: 728

    0 Вы не можете благодарить!

    По умолчанию

    Смотри, в реле есть контакт 86, єто 4-й пин, он идет в штекер на датчик руля - это 5-й номер провода в штекере датчика.

    --- Добавлено чуть позже ---

    А стоп стоп.

    --- Добавлено чуть позже ---

    Пока этот штекер не трогай. Давай сначяла провзони провод от штекера реле на штекер датчика руля. Надо руль снимать.

    --- Добавлено чуть позже ---

    Цитата Сообщение от taras32 Посмотреть сообщение
    Вот штекер с абс у меня 14 контактов
    вижу 15)

    --- Добавлено чуть позже ---

    Вот-вот, вот так в каждом штекере в машине прономерованы контакты проводов. Я сейчас буду ехать с работы домой, потом спишимся. Напишу тебе какиt провода прозванивать.

    --- Добавлено чуть позже ---

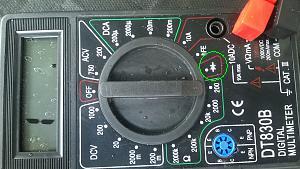

    На проозвонку ставишь сюда, зеленый круг



    если запищит тестер, значит провод целый.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  13. #133
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Можешь расписать Сань пошагово,например "от штекера абс 14й контакт идет к реле а там уже буду смотреть по цветам
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  14. #134
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Ну как прозванивать я знаю
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  15. #135
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,107
    Записей в дневнике
    31
    Спасибо +
    Получено: 773
    Отправлено: 728

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от taras32 Посмотреть сообщение
    Можешь расписать Сань пошагово,например "от штекера абс 14й контакт идет к реле а там уже буду смотреть по цветам
    Щя приеду домой, разпишу.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  16. #136
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Но сегодня я на работе разобрать несмогу,смогу после завтра,ты мне распиши а я как будет минута проверю
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  17. #137
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Вот стираю все ошибки,выкл.зажигание потом вкл. И смотрю что выбивает только реле J106
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  18. #138
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Прикинь я так искал это реле что нашел отвертку от бывшего хозяина ;D
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп

  19. #139
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,107
    Записей в дневнике
    31
    Спасибо +
    Получено: 773
    Отправлено: 728

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от taras32 Посмотреть сообщение
    Прикинь я так искал это реле что нашел отвертку от бывшего хозяина ;D
    Привет, Женя, давай проверим проводку к реле абс (J106):
    1. В штекере реле есть 6-й провод (6-й контакт) желто-белый, он идет на 36-й контакт блока управления esp.
    2. 4-й провод штекера реле (их там два, серо-синие) один идет к датчику угла поворота руля на 5-й кнтакт его штекера. Второй провод идет к реле abs насоса (J105) на 4-й контакт.
    3. 8-й контакт реле абс (желтый провод) идет на 10-й контакт 15-ти контактного штекера абс (ты фото вчера давай сего штекера).
    4. 2-й контакт реле абс, красно-черный, идет через оранжевую колодку (за облицовкой возле левой ноги у стойки) в 5-й ее контакт, а уже далее идет на предохранитель №41 (25А).
    5. Предохранитель №42 - его провод (красно-черный) тоже идет в оранжевую колодку, только, в 1-й контакт ее, а далее идет на 51-й контакт блока управления esp.
    По реле все.

    Дальше проверяем проводку от датчика угла поворота руля:
    1. 5-й провод (серо-синий) его идет на 4-й контакт реле абс (выше уже писал)
    2. 3-й провод (оранжево-черный) - это кан-шина, идет в оранжевую колодку в 7-й контакт ее, а далее чере нее идет на 66-й провод блока управления esp.
    3. 4-й провод датчика руля (красно-белый) идет к предохранителю №16 5А.
    4. 2-й провод оранжево-коричневый, (это тоже кан-шина), идет в 3-й контакт оранжевого штекера, а через него идет на 64-й контакт блока управления esp.
    5. 1-й провод, коричневый, это масса.

    По поводу самого штекера абс (15-ти контактного), то от него провода идут в блок абс на управления клапанами. Только 13-й и 14-й провода на управления обратным насосом абс - 13-й провод, коричневый, масса. А 14-й идет на реле обратного насоса (J105) на 8-й контакт, а 2-й контакт этого реле идет на предохранитель абс №53 60А.

    Ну пока все.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  20. #140
    Phaeton Аватар для taras32
    Регистрация
    20.01.2013
    Адрес
    Брянская обл.
    Возраст
    31
    Сообщений
    3,281
    Спасибо +
    Получено: 76
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Спасибо Сань!короче как только будет время а точнее нужно выбрать день ща пока занят просто занимаюсь покраской авто стоит в гараже ждет покраски как только покрашу займусь своим абс тогда спишемся хорошо?как ты думаешь дело в проводке?или собирать потиху деньги на другой блок?
    Pаssat B5 1.9TDI ATJ 2000г 6мкпп
