Нужны распиновки блоков абс 8e0614111c и 3b0614111
  1. #1
    Lupo
    Регистрация
    05.09.2009
    Адрес
    Россия, Новгород Великий
    Возраст
    33
    Сообщений
    220
    Спасибо +
    Получено: 1
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию Нужны распиновки блоков абс 8e0614111c и 3b0614111

    Если у кого есть, помогите
    Passat B5+ , 2001 ,черный , американец , 1.8 Т AWM , АКПП - в миру Сергей

  2. #2
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    Схему из Эльзы выдерни и разрисуй.
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png

  3. #3
    Lupo
    Регистрация
    05.09.2009
    Адрес
    Россия, Новгород Великий
    Возраст
    33
    Сообщений
    220
    Спасибо +
    Получено: 1
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    К сожалению у меня нет эльзы, у кого есть скиньте плиз, схемки

  4. #4
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,108
    Записей в дневнике
    31
    Спасибо +
    Получено: 777
    Отправлено: 730

    0 Вы не можете благодарить!

    По умолчанию

    Fireangel, тебе на двигатель awm? Я на работе, могу дать вечером, после 18:00.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  5. #5
    Lupo
    Регистрация
    05.09.2009
    Адрес
    Россия, Новгород Великий
    Возраст
    33
    Сообщений
    220
    Спасибо +
    Получено: 1
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Да двигатель AWM, хочу поставить блок 8e0614111c вместо 3b0614111
    Passat B5+ , 2001 ,черный , американец , 1.8 Т AWM , АКПП - в миру Сергей

  6. #6
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,108
    Записей в дневнике
    31
    Спасибо +
    Получено: 777
    Отправлено: 730

    0 Вы не можете благодарить!

    По умолчанию

    Fireangel, как будеш реализовывать я не знаю, но для 3b0614111 идет на замену 8E0 614 111 D (ABS)
    А для 8e0614111c идет 8E0 614 111 G (ABS+EDS+ASR)
    У тебя как минимум ABS+EDS.
    Я так понимаю хочешь установить антибукс?

    --- Добавлено чуть позже ---

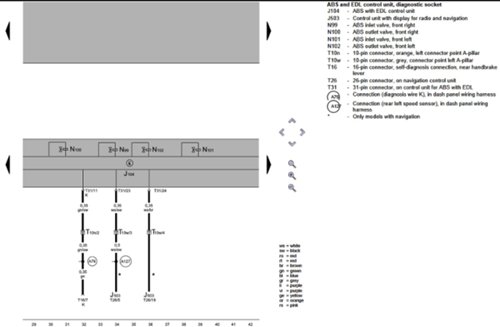

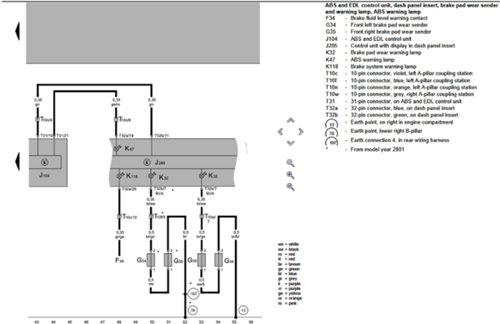

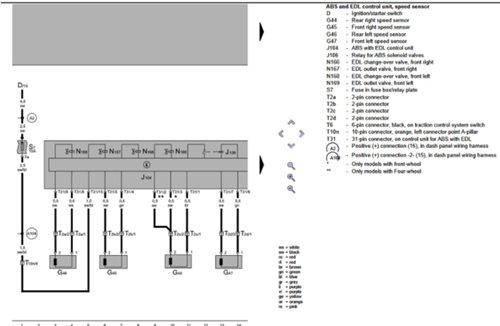

    Вот для ABS+EDS

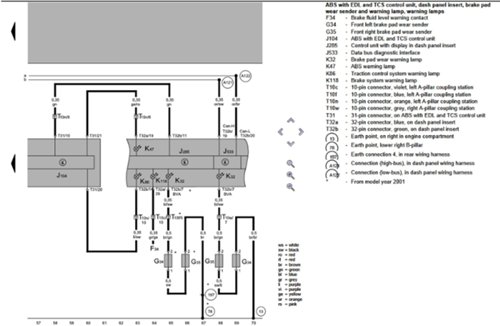

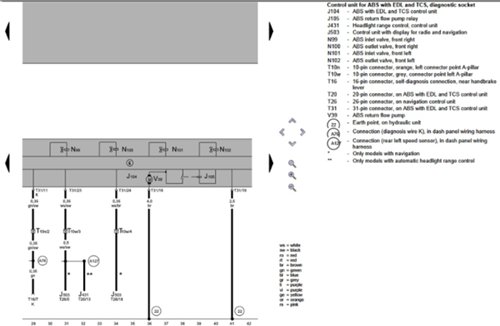

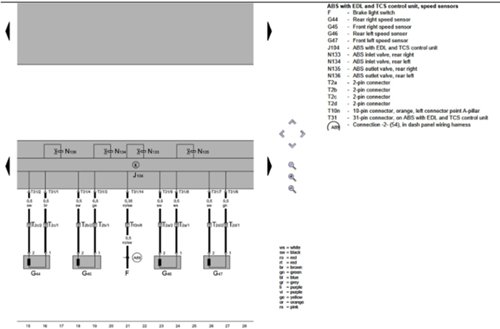

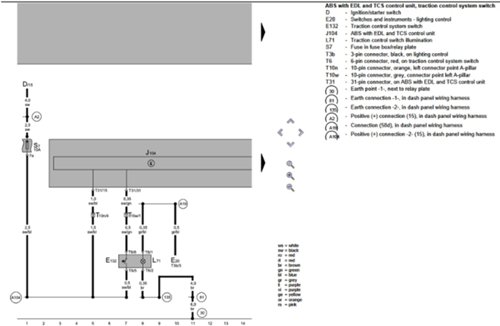

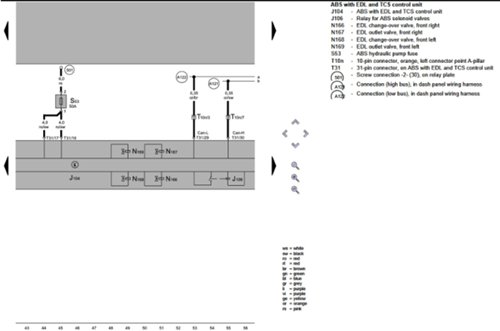

    А это ABS+EDS+ASR









    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  7. #7
    Lupo
    Регистрация
    05.09.2009
    Адрес
    Россия, Новгород Великий
    Возраст
    33
    Сообщений
    220
    Спасибо +
    Получено: 1
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    Спасибо за схемки ! Были и АБС и антибукс, только мой блок помер,и ремонту больше не поддается (отвалились контактные площадки на плате) , и достался на халяву 8e0614111c рабочий. Я так понимаю что разница между моим и 8e0614111c только в "общении" блока абс с эбу двигателя, у меня по одному проводу с 13 контакта , а на 8e0614111c по кан-шине. Вот думаю как это реализовать, может кто сталкивался, что нужно сделать: перекодировка блока абс (сейсас 00002), перекодировка gateway -я, соединить кан-шину с блоком абс. Или есть вариант попроще ?
    Passat B5+ , 2001 ,черный , американец , 1.8 Т AWM , АКПП - в миру Сергей

  8. #8
    Модератор Аватар для AWAS
    Регистрация
    26.01.2008
    Адрес
    Россия, Ухта
    Возраст
    42
    Сообщений
    6,342
    Записей в дневнике
    7
    Спасибо +
    Получено: 345
    Отправлено: 617

    0 Вы не можете благодарить!

    По умолчанию

    CAN на 3b0614111 есть (29 и 30 контакты).
    8e0614111c связь с двигателем по 13 контакту сигнал управления системой ASR, CAN тоже должен быть.
    Электрически должны быть совместимы. А вот программно, надо проверять.
    VW Passat B5+ (USA) 02г. AWM, 1.8T20V MT. MMFA от autopilot, чип от kalex.
    http://s-u.su/s/8gjruots.png
