Вся система воздуха(ВКГ и вакуум)

  1. #1
    Pointer Аватар для SerjioDeKort
    Регистрация
    19.08.2015
    Возраст
    33
    Сообщений
    26
    Спасибо:
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Вся система воздуха(ВКГ и вакуум)

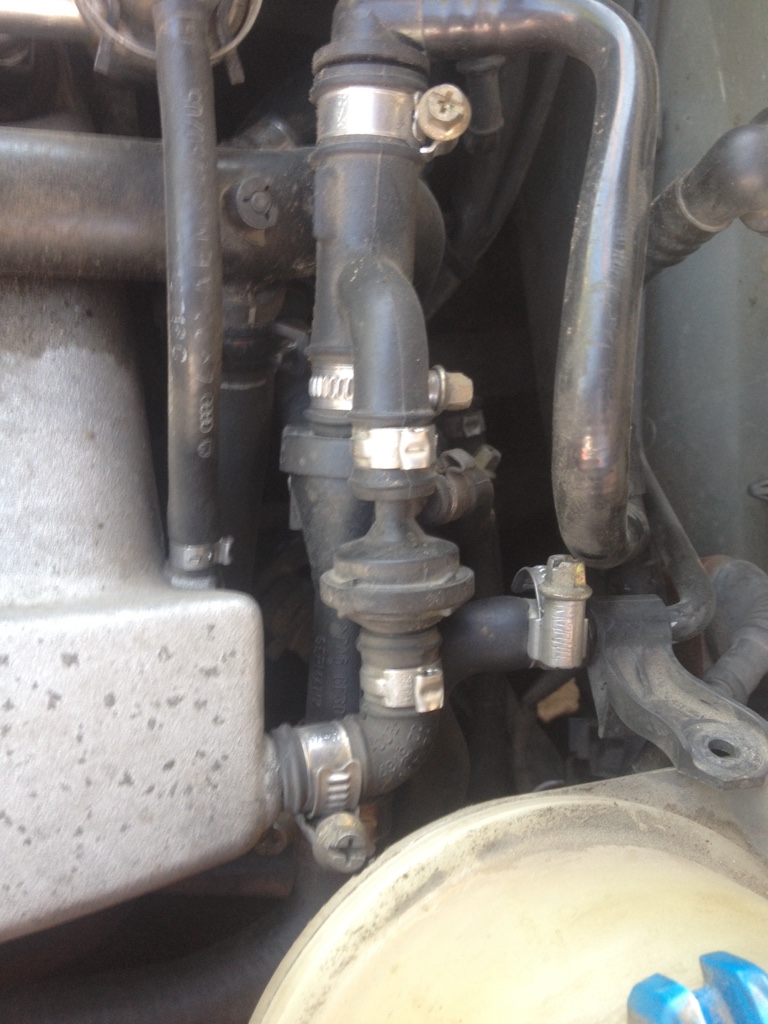

    Всем привет! Вообщем проблемка образовалась смешная у меня, аж слегка стыдно!)))) вообщем сначала!
    Потек патрубок ОЖ задний(пласьиковый). Ну тут по начитался и решил сделать. Все хорошо, но во время работы еще и решил почистить и проверить систему ВКГ, ну и кучу клапанов воздушных! Разбираю, значит я такой, и тут понимаю, что я ни хрена ничего не запомнил и естественно не сфоткал, как и что собирается!))))
    Так вот, уважаемые, нужна ваша помощь в сборке этих мелких патрубков и клапанов, в области эжекционного насоса и все, что находится возле впускного коллектора! Желательно увидеть диаграммы сборки этого всего! Машина 1,8at турбо, америкос! Сильно не пинайте!Название: ImageUploadedByTapatalk1442300440.532681.jpg
Просмотров: 1401

Размер: 309.7 КбНазвание: ImageUploadedByTapatalk1442300478.171741.jpg
Просмотров: 1417

Размер: 206.0 Кб
    Все что нашел тут на форуме, этого мало, либо я не догоняю как это собрать)))
    Еще не понятно, снизу впускного(на корпусе)стоят 2 датчика, не могу понят какие трубки к ним подключаются!?
    Ну вот вроде все!

  2. #2
    Pointer Аватар для SerjioDeKort
    Регистрация
    19.08.2015
    Возраст
    33
    Сообщений
    26
    Спасибо:
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Двигатель AWT

  3. #3
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва Краснобогатырская 2стр30
    Возраст
    37
    Сообщений
    17,392
    Спасибо:
    Получено: 1,927
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

    Там все логично ... Сейчас до работы доеду фотку сделаю
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно Краснобогатырская 2 стр30
    Капитальный Ремонт Любых АКПП и двигателей VAG

  4. #4
    Pointer Аватар для SerjioDeKort
    Регистрация
    19.08.2015
    Возраст
    33
    Сообщений
    26
    Спасибо:
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от FLYTs Посмотреть сообщение
    Там все логично ... Сейчас до работы доеду фотку сделаю
    И если можно не одну, а с разных сторон. Буду очень благодарен!)))

  5. #5
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва Краснобогатырская 2стр30
    Возраст
    37
    Сообщений
    17,392
    Спасибо:
    Получено: 1,927
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

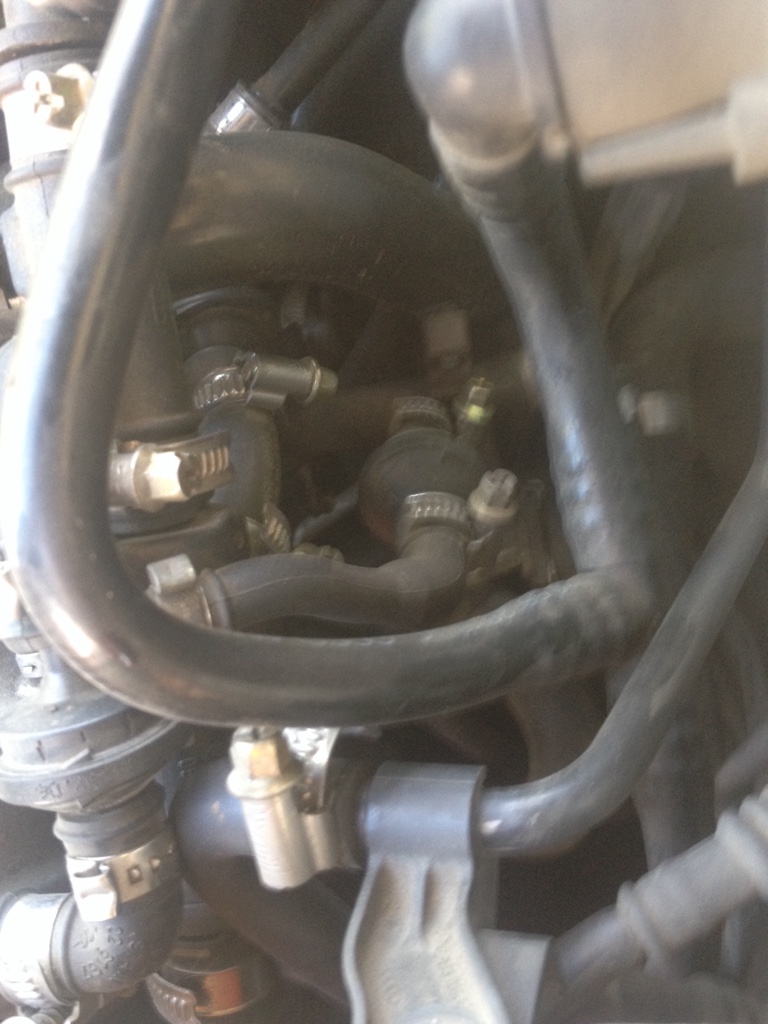

    Вот


    Снизу извини горячо очень
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно Краснобогатырская 2 стр30
    Капитальный Ремонт Любых АКПП и двигателей VAG

  6. #6
    Phaeton
    Регистрация
    29.09.2012
    Адрес
    Нижний Новгород
    Возраст
    34
    Сообщений
    3,544
    Спасибо:
    Получено: 152
    Отправлено: 334

    1 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SerjioDeKort Посмотреть сообщение
    Двигатель AWT
    ATW у вас..
    Изображения Изображения
    Passat B5 1997г. 1.8 ADR 01N DMU--был PASSAT B5 1998г. Variant 1.8 AEB МКПП-ЕСТЬ

  7. #7
    Pointer Аватар для SerjioDeKort
    Регистрация
    19.08.2015
    Возраст
    33
    Сообщений
    26
    Спасибо:
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от aleks19411 Посмотреть сообщение
    ATW у вас..
    Да знаю, печатаю с тел, ошибся!)))

  8. #8
    Всем Перцам - Перец Клуба! Аватар для komsernik
    Регистрация
    29.05.2010
    Адрес
    СВАО
    Возраст
    50
    Сообщений
    10,787
    Записей в дневнике
    4
    Спасибо:
    Получено: 3,002
    Отправлено: 1,098

    0 Вы не можете благодарить!

    По умолчанию

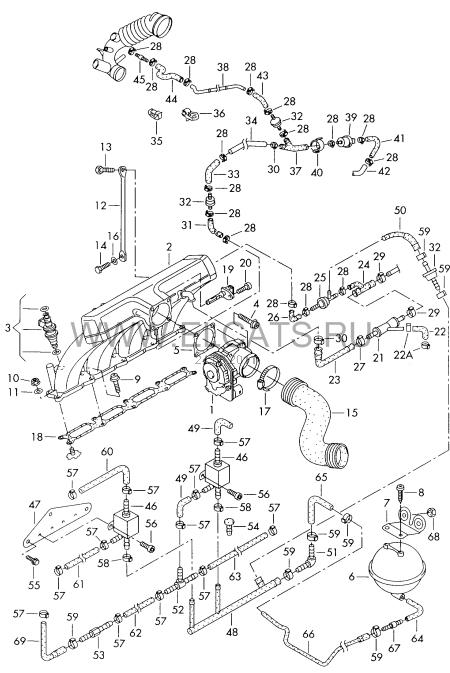

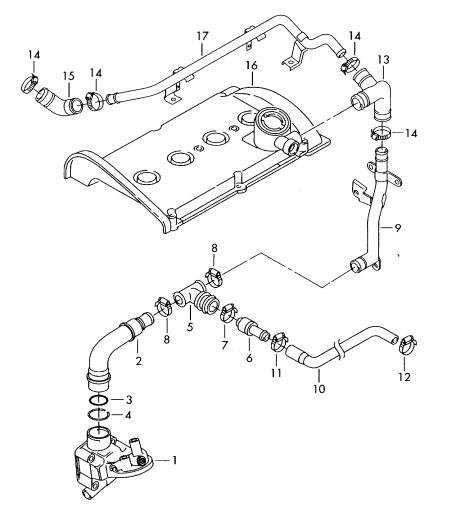

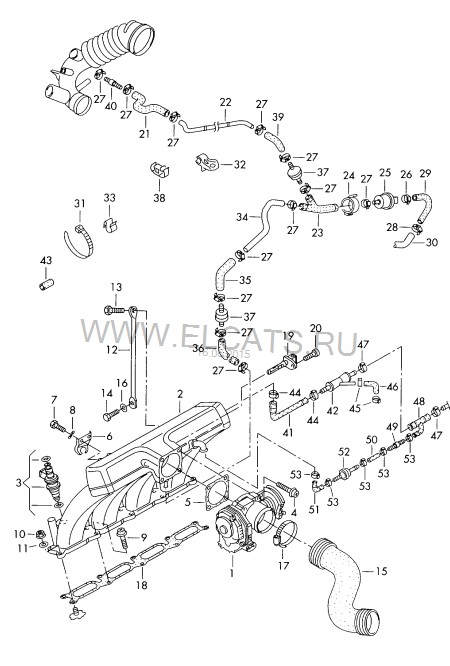

    SerjioDeKort, привет...
    может еще это чуть поможет?







    --- Добавлено чуть позже ---

    Цитата Сообщение от aleks19411 Посмотреть сообщение
    ATW у вас..
    ай, молодца
    В5, АЕВ-98 -> SuperB-2007, AWT -> теперь пешком... вот до чего доводят 1.8Т

  9. #9
    Pointer Аватар для SerjioDeKort
    Регистрация
    19.08.2015
    Возраст
    33
    Сообщений
    26
    Спасибо:
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от aleks19411 Посмотреть сообщение
    ATW у вас..
    А еще поподробней нет схемки? А то у меня еще стоят 2 датчика на впускном, и штуцер под дросельной заслонкой. Тут их не вижу, на вашей картинке.

  10. #10
    Pointer Аватар для SerjioDeKort
    Регистрация
    19.08.2015
    Возраст
    33
    Сообщений
    26
    Спасибо:
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от komsernik Посмотреть сообщение
    SerjioDeKort, привет...
    может еще это чуть поможет?







    --- Добавлено чуть позже ---


    ай, молодца
    Привет! С экзиста эти фотки я уже видил, в них нет завершения контура, и из-за этого не понятно, что куда подключается! А вот первая фотка может норм помочь! Спасибо! Хотя я её тож уже видел!))))

  11. #11
    Всем Перцам - Перец Клуба! Аватар для komsernik
    Регистрация
    29.05.2010
    Адрес
    СВАО
    Возраст
    50
    Сообщений
    10,787
    Записей в дневнике
    4
    Спасибо:
    Получено: 3,002
    Отправлено: 1,098

    0 Вы не можете благодарить!

    По умолчанию

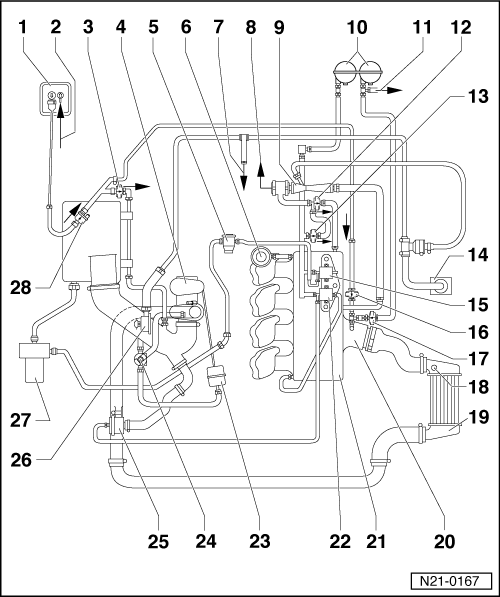

    SerjioDeKort, вот схема твоей развязки:
    В5, АЕВ-98 -> SuperB-2007, AWT -> теперь пешком... вот до чего доводят 1.8Т

  12. #12
    Pointer Аватар для SerjioDeKort
    Регистрация
    19.08.2015
    Возраст
    33
    Сообщений
    26
    Спасибо:
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от komsernik Посмотреть сообщение
    SerjioDeKort, вот схема твоей развязки:
    Я же говорю, что тут не понятное окончание!!! Вот например трубка под номером 30 куда идет?

  13. #13
    Всем Перцам - Перец Клуба! Аватар для komsernik
    Регистрация
    29.05.2010
    Адрес
    СВАО
    Возраст
    50
    Сообщений
    10,787
    Записей в дневнике
    4
    Спасибо:
    Получено: 3,002
    Отправлено: 1,098

    1 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SerjioDeKort Посмотреть сообщение
    снизу впускного(на корпусе)стоят 2 датчика, не могу понят какие трубки к ним подключаются!?

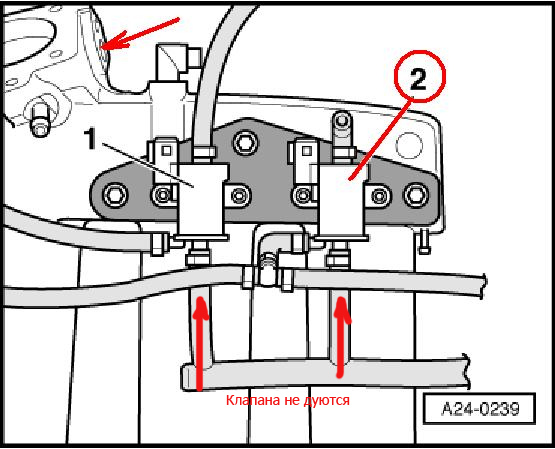

    От коллектора и на СВВ...
    вот, примерно, так:
    В5, АЕВ-98 -> SuperB-2007, AWT -> теперь пешком... вот до чего доводят 1.8Т

  14. #14
    Phaeton
    Регистрация
    29.09.2012
    Адрес
    Нижний Новгород
    Возраст
    34
    Сообщений
    3,544
    Спасибо:
    Получено: 152
    Отправлено: 334

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SerjioDeKort Посмотреть сообщение
    Я же говорю, что тут не понятное окончание!!! Вот например трубка под номером 30 куда идет?
    в адсорбер,он за крылом
    Passat B5 1997г. 1.8 ADR 01N DMU--был PASSAT B5 1998г. Variant 1.8 AEB МКПП-ЕСТЬ

  15. #15
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва Краснобогатырская 2стр30
    Возраст
    37
    Сообщений
    17,392
    Спасибо:
    Получено: 1,927
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

    На ATW Шланга от блидера на колектор идет или на боковой отросток ЭЖ насоса?... блин там все за пять минут собирается... клапана стрелками к мотору !!!... и все... под дз шланг вентиляции бака цепляется... клапана один управляет комбиклапаном другой байпасом... соответственно на каждый клапан идет отвод от ваккуумной "Ш" образной трубки... потом на 249-й трубка от колектора с переднего штуцера и трубка от байпаса... на другом клапане отросток в атмосферу и трубка на комбиклапан... блин дольше писать, чем все это воткнуть друг в друга
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно Краснобогатырская 2 стр30
    Капитальный Ремонт Любых АКПП и двигателей VAG

  16. #16
    Pointer Аватар для SerjioDeKort
    Регистрация
    19.08.2015
    Возраст
    33
    Сообщений
    26
    Спасибо:
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от FLYTs Посмотреть сообщение
    На ATW Шланга от блидера на колектор идет или на боковой отросток ЭЖ насоса?... блин там все за пять минут собирается... клапана стрелками к мотору !!!... и все... под дз шланг вентиляции бака цепляется... клапана один управляет комбиклапаном другой байпасом... соответственно на каждый клапан идет отвод от ваккуумной "Ш" образной трубки... потом на 249-й трубка от колектора с переднего штуцера и трубка от байпаса... на другом клапане отросток в атмосферу и трубка на комбиклапан... блин дольше писать, чем все это воткнуть друг в друга
    Ну вот, так бы сразу и написал! Спасибо!
    Просто когда первый раз залез, хрен пойми че, а когда постоянно, из года в год чистишь, меняешь и т.д., то само собой за 5 мин! В следующем году буду за 5 мин устанавливать

  17. #17
    Pointer Аватар для SerjioDeKort
    Регистрация
    19.08.2015
    Возраст
    33
    Сообщений
    26
    Спасибо:
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от FLYTs Посмотреть сообщение
    На ATW Шланга от блидера на колектор идет или на боковой отросток ЭЖ насоса?... блин там все за пять минут собирается... клапана стрелками к мотору !!!... и все... под дз шланг вентиляции бака цепляется... клапана один управляет комбиклапаном другой байпасом... соответственно на каждый клапан идет отвод от ваккуумной "Ш" образной трубки... потом на 249-й трубка от колектора с переднего штуцера и трубка от байпаса... на другом клапане отросток в атмосферу и трубка на комбиклапан... блин дольше писать, чем все это воткнуть друг в друга
    Привет еще раз! Ну вообщем я собрал все вроде, но у меня остались лишние запчасти! остались трубочки мелкие по 5см и какой-то тройник размером под эти трубки, хз как они собираются и в какую магистраль их вставлять!
    Еще вопрос: что за пластиковые трубки под расширительным бочком антифриза? Тоже маленькие, диаметром под клапана обратные! Мож это все туда собирается? Фото нету!

  18. #18
    Phaeton Аватар для Igor P
    Регистрация
    09.03.2013
    Адрес
    Псков
    Возраст
    42
    Сообщений
    4,707
    Спасибо:
    Получено: 433
    Отправлено: 55

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SerjioDeKort Посмотреть сообщение
    Привет еще раз! Ну вообщем я собрал все вроде, но у меня остались лишние запчасти! остались трубочки мелкие по 5см и какой-то тройник размером под эти трубки, хз как они собираются и в какую магистраль их вставлять!
    Еще вопрос: что за пластиковые трубки под расширительным бочком антифриза? Тоже маленькие, диаметром под клапана обратные! Мож это все туда собирается? Фото нету!


    Фото не судьба сделать что ли, тут экстрасенсов нет. Скорее всего тройник, шланчики и обратный клапан из системы вентиляции бака, ставится на трубку что под бачком ОЖ ближе к морде и в шланг что идет от коллектора и крепится саморезом вместе с бачком ОЖ.


    № 16, 17 В этом районе
    № 10 это куда идут трубки
    B5+ 2002г 2,0T AWZM 5МКПП EEN

  19. #19
    Pointer Аватар для SerjioDeKort
    Регистрация
    19.08.2015
    Возраст
    33
    Сообщений
    26
    Спасибо:
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Igor P Посмотреть сообщение


    Фото не судьба сделать что ли, тут экстрасенсов нет. Скорее всего тройник, шланчики и обратный клапан из системы вентиляции бака, ставится на трубку что под бачком ОЖ ближе к морде и в шланг что идет от коллектора и крепится саморезом вместе с бачком ОЖ.


    № 16, 17 В этом районе
    № 10 это куда идут трубки
    Да, спасибо, уже разобрался! Долго ответа ждать, сам сообразил!))) теперь вот не могу понять что за 3й штуцер на бочке ОЖ под крышкой снизу! То ли в атмосферу, то ли в систему вакуума, хз?)))

  20. #20
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва Краснобогатырская 2стр30
    Возраст
    37
    Сообщений
    17,392
    Спасибо:
    Получено: 1,927
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SerjioDeKort Посмотреть сообщение
    в систему вакуума


    это аварийный сброс ож... в атмосферу... в ваккумной системе ож лишний гость
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно Краснобогатырская 2 стр30
    Капитальный Ремонт Любых АКПП и двигателей VAG
