Правильно ли установлен байпасный клапан?

  1. #1
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан
    Возраст
    38
    Сообщений
    185
    Спасибо:
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию Правильно ли установлен байпасный клапан?

    Добрый день,

    Вчера и сегодня продували и меняли элементы ВКГ и системы наддува и мастера СТО каждый раз снимая и пытаясь обратно поставить на машину вспоминали как все было установлено . Приходилось обращаться к моим схемам заранее распечатанным. Зная, что при неправильном монтаже байпасного клапана могут быть проблемы решил уточнить у форумчан.

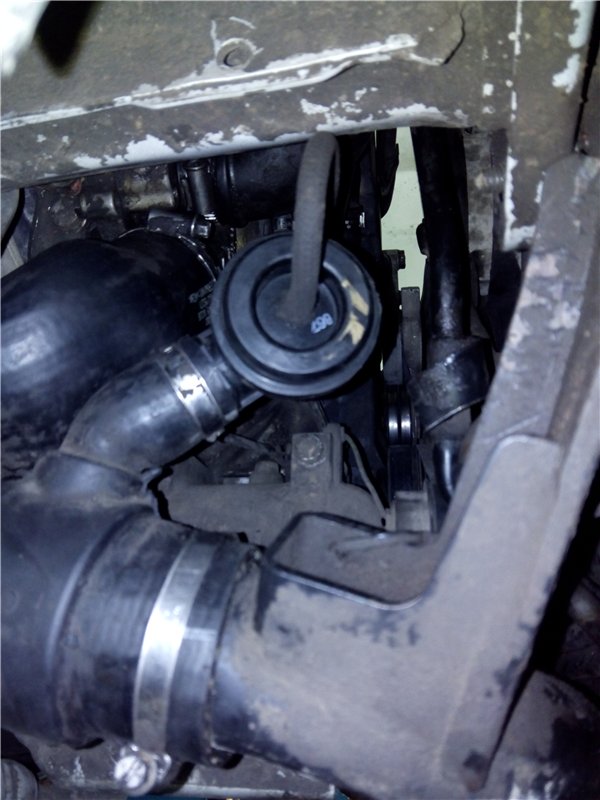

    Текущая установка клапана (вид снизу, справа это труба металлическая от/к интеркуллеру):




    Судя по https://passatworld.ru/showthread.php?t=146276 боковой и нижний штуцера вроде как подключены корректно, одно смущает, что маленький патрубок смотрит вниз, а не вбок как на фото:


    http://s59.radikal.ru/i165/0905/44/a254302b8c42.jpg

    Собственно два вопроса:
    1 - Корректно ли установлен клапан (насколько это возможно судить по фото). Нижний патрубок клапана идет к гусенице черех кривой шланг и г-образный отвод (на фото это не видно).
    2 - И можно ли ставить маленьким патрубком вниз, а не в бок?
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  2. #2
    Всем Перцам - Перец Клуба! Аватар для Seregas
    Регистрация
    23.11.2009
    Адрес
    Питер
    Возраст
    43
    Сообщений
    22,236
    Спасибо:
    Получено: 3,833
    Отправлено: 86

    0 Вы не можете благодарить!

    По умолчанию

    BAV, ты в базу знаний заглядывал? Все расписано: Passat B5/B5+ Все о байпасах (Bypass, Blow Off & Splitter Valves)
    Не матерящийся автослесарь дает повод усомниться в своей компетенции.
    В личке не консультирую. Для этого есть форум.

  3. #3
    Touareg Аватар для странник51
    Регистрация
    08.06.2009
    Адрес
    Россия, Мурманск
    Возраст
    61
    Сообщений
    2,832
    Спасибо:
    Получено: 580
    Отправлено: 222

    0 Вы не можете благодарить!
    Вагон В5 2000г.в.1,8Т АТW АКП ПРОДАН

  4. #4
    Lupo Аватар для BAV
    Регистрация
    19.04.2008
    Адрес
    Казахстан
    Возраст
    38
    Сообщений
    185
    Спасибо:
    Получено: 0
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Seregas Посмотреть сообщение
    BAV, ты в базу знаний заглядывал? Все расписано: Passat B5/B5+ Все о байпасах (Bypass, Blow Off & Splitter Valves)


    Seregas, первая моя ссылка как раз на базу знаний, а точнее твоя ссылка повторяет мою . По ней я и проверял. Схема подключения вроде соотсветсвет базе, а вот маленький патрубок у меня смотрит вниз а не влево. Т.е. просто перекручен в другую сторону. Можно ли так? не будет ли скапиваться конденсат в мембране?

    --- Добавлено чуть позже ---

    Цитата Сообщение от странник51 Посмотреть сообщение
    Издеваетесь?
    Господа, вы даете ссылку на тот же топик, на который я ссылаюсь в своем топике. Хоть бы нажали для приличия что-ли
    VW Passat B5,универсал, 1.8T, 06/1999 г., АКПП, США. Type 3B5 4K9; Eng. Family: XADXV01.8322 20V Turbo AEB 4-cyl 1.8T/110kW; Trans. Code DDT; Options: X9A B0D C6K G0FH5B J0L M98 Q2J 1AH 1G3 1MR 5RR 5SH T8B 3FE 3S2 QG2 8YA 8GD 8RM 1ZC 0JJ 0YE 1BA

  5. #5
    Всем Перцам - Перец Клуба! Аватар для Bazarov
    Регистрация
    09.03.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    37
    Сообщений
    8,025
    Спасибо:
    Получено: 140
    Отправлено: 16

    1 Вы не можете благодарить!

    По умолчанию

    Правильно.
