Нужна электрическая схема проводки ДТОЖ
  1. #1
    Passat Аватар для сашок1
    Регистрация
    24.04.2014
    Адрес
    МО РАМЕНСКОЕ
    Возраст
    30
    Сообщений
    1,037
    Спасибо +
    Получено: 21
    Отправлено: 42

    0 Вы не можете благодарить!

    По умолчанию Нужна электрическая схема проводки ДТОЖ

    Нужна электрическая схема проводки ДТОЖ(на прибору), поделитесь плиз? как провод идёт от датчика к приборке или где то есть комутация разьёмы? разьём только под ЭБУД

    и какие пины в приборке?

    --- Добавлено чуть позже ---

    в нете на всех схемах от датчика на приборку, даже цвета не меняются..что то не верится
    anb+adr+сdhb+bfb+кнр = 6с=S4

  2. #2
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,099
    Записей в дневнике
    31
    Спасибо +
    Получено: 739
    Отправлено: 720

    1 Вы не можете благодарить!

    По умолчанию

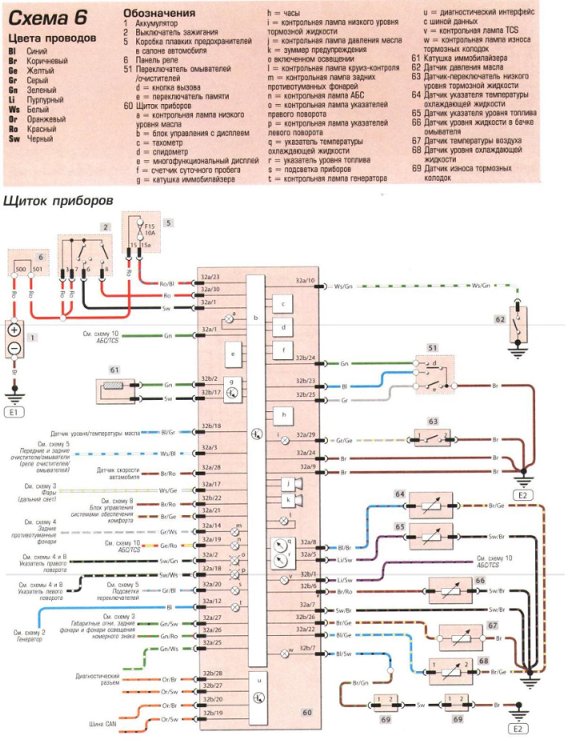

    Первая схема рестайл, вторая дорестайл. Как видно там идет один и тот же сине-коричневый провод на приборку.

    --- Добавлено чуть позже ---

      Скрытый текст:

    Панели от Passat B5+
    > 32a-pin штекер, Синий
    1 - Терминал 15, "+" (Terminal 15, positive)
    2 - Сигнальная лампочка поворота, вправо (Warning lamp for turn signal, right)
    3 - Исходящий сигнал 1 от олектронного спидометра (Output signal 1 from electronic speedometer)
    4 - Указатель поворотов прицепа (Warning lamp for trailer towing)
    5 - Датчик уровня топлива (Fuel gauge)
    6 - Свободный (Vacant)
    7 - Терминал 31, обозначаемый "массу" (Terminal 31, sender earth)
    8 - Датчик температуры ОЖ (Coolant temperature gauge)
    9 - Терминал 31, "масса" (Terminal 31, earth)
    10 - Давления масла (Oil pressure switch)
    11 - Свободный (Vacant)
    12 - Лампочка генератора (разряда АКБ), терминал 61 (Warning lamp for alternator, terminal 61) - 50-й контакт в контактной групе
    13 - Свободный (Vacant)
    14 - Сигнальная лампочка заднего плафона света (Warning lamp for rear fog light) (в некоторых странах)
    15 - Свободный (Vacant)
    16 - Свободный (Vacant)
    17 - Лампочка "Дальний свет", терминал 56a (Warning lamp for main beam, terminal 56a)
    18 - Сигнальная лампочка включения поворота, влево (Warning lamp for turn signal, left)
    19 - Система ABS (Anti-locking brake system (ABS)
    20 - Подсветка приборной панели, терминал 58b (Dash panel insert illumination, terminal 58b)
    21 - Сигнал открытия дверей (Signal for driver's door open)
    22 - Сигнальная лампочка уровеня охлаждающей жидкости (Coolant shortage indicator)
    23 - Терминал 30, "+" Предохранитель №15 на 10А (Terminal 30, positive)
    24 - Терминал 31, "масса" (Terminal 31, earth)
    25 - Диагностика/К-провод (Self-diagnosis/K-wire)
    26 - Стояночный фонарь (правый), сигнал "горящие огни" сигнал пищалки динамика (Parking light right, signal for "lights on" warning buzzer)
    27 - Стояночный фонарь (левый), сигнал "горящие огни" сигнал пищалки динамика (Parking light left, signal for "lights on" warning buzzer)
    28 - Входящий сигнал к електронному спидометру (Input signal to electronic speedometer)
    29 - Сигнальная лампа нажатия тормоза, для АКПП (Warning lamp for brake system)
    30 - S-контакт (S-contact)
    31 - Сигнальная лампочка предупреждения о ремнях безопастности (Seat belt warning system)
    32 - Свободный (Vacant)


    > 32b-pin штекер, Зеленый
    1 - Свободный (Vacant)
    2 - Катушка чтения Immobilizer 1-й пин (Reading coil for immobilizer 1)
    3 - Свободный (Vacant)
    4 - Шина данных (CAN), скрининг для входящего сигнала (Data bus (CAN), screening for input signals)
    5 - W-провод (обмотка) (W-wire) (В электронный блок управления двигателем)
    6 - Лампочка значка стеклоомывателя (Washer fluid shortage)
    7 - Сигнальная лампа износа тормозных колодок (Brake pad wear)
    8 - Шина данных (CAN), высокий входящий сигнал / комфорт / центральная блокировка (Data bus (CAN), high input signal / convenience electronics / central locking)
    9 - Шина данных (CAN), низкий входящий сигнал / комфорт / центральная блокировкаData bus (CAN), low input signal / convenience electronics / central locking
    10 - Свободный (Vacant)
    11 - Лампочка "Ножной торомоз" (Signal for vehicle stationary)
    12 - Система кондиционирования (Air conditioning system cut-off)
    13 - Сигнальная лампа затянутого ручного тормоза (Warning lamp for hand brake)
    14 - Лампочка включения круиз-контроля (Warning lamp for traction control/vehicle stability programme)
    15 - Свободный (Vacant)
    16 - Свободный (Vacant)
    17 - Катушка чтения Immobilizer 2-й пин (Reading coil for immobilizer 2)
    18 - Датчик уровня/температуры масла (Oil temperature and oil level warning signals)
    19 - Шина данных (CAN), высокий входящий сигнал (Data bus (CAN), high input signal)
    20 - Шина данных (CAN), низкий входящий сигнал (Data bus (CAN), low input signal)
    21 - Неисправности (Lamp failure)
    22 - Входящий сигнал открития капота (Bonnet switch input signal)
    23 - MFI кнопка вызова вверх (дисплей бортового компьютера меню вниз) (MFI call up button - top (display switches down)
    24 - MFI кнопка вызова вниз (дисплей бортового компьютера меню вверх) (MFI call up button - bottom (display switches up)
    25 - MFI кнопка визова памяти - Зброс (MFI memory switch - Reset)
    26 - Входящий сигнал от датчика наружной температуры воздуха (Ambient temperature input signal)
    27 - Шина данных(CAN), высокий исходящий сигнал (Data bus (CAN), high output signal)
    28 - Шина данных(CAN), низкий исходящий сигнал (Data bus (CAN), low output signal)
    29 - Data bus (CAN), shielding for output signals
    30 - Радио/Навигацыя - Часы (Radio/Navigation - Clock)
    31 - Радио/Навигацыя - Данные (Radio/Navigation - Data)
    32 - Радио/Навигацыя - Включение (Radio/Navigation - Enable)




    Розьемы приборки
    Панели от Passat B5
    > 32a-pin штекер, Синий

    1 - Терминал 15, положительный (Terminal 15, positive)
    2 - Сигнал указателя правого поворота (Warning lamp for turn signal, right)
    3 - Выходной сигнал 1 от електронного спидометра (Output signal 1 from electronic speedometer)
    4 - Указатель поворотов прицепа (Warning lamp for trailer towing)
    5 - Указатель уровня топлива (Fuel gauge)
    6 - Подушка безопастности (заземленный контакт при отсутствии подушки) (Airbag (contact to earth in vehicles without airbag)
    7 - Терминал 31, обозначаемый "массу" (Terminal 31, sender earth)
    8 - Датчик температуры ОЖ (Coolant temperature gauge)
    9 - Терминал 31, "масса" (Terminal 31, earth)
    10 - Лампочка Давление/Уровень моторного масла (Oil pressure switch)
    11 - Свободный (Vacant)
    12 - Лампочка генератора (разряда АКБ), терминал 61 (Warning lamp for alternator, terminal 61)
    13 - Сигнализатор непристегнутых ремней безопастности (только в некоторых странах) (Backrest lock warning lamp (only in some countries)
    14 - Сигнал указателя левого поворота (Warning lamp for rear fog light)
    15 - Свободный (Vacant)
    16 - Открытие багажника/сигнальная лампа двери багажника (только в некоторых странах) (Open tailgate/boot lid warning lamp (only in some countries)
    17 - Лампочка "Дальний свет", терминал 56a (Warning lamp for main beam, terminal 56a)
    18 - Сигнальная лампа включения поворота, влево (Warning lamp for turn signal, left)
    19 - Лампочка ABS (Anti-locking brake system (ABS)
    20 - Приборная подсветка, терминал 58b (Dash panel insert illumination, terminal 58b)
    21 - Свободный ((Vacant)
    22 - Температура/Уровень охлаждающей жидкости (Coolant shortage indicator)
    23 - Терминал 30, положительный (Terminal 30, positive)
    24 - Терминал 31, "масса" (Terminal 31, earth)
    25 - Диагностика/К-провод (Self-diagnosis/K-wire)
    26 - Стояночный фонарь (правый), сигнал "горящие огни" сигнал пищалки динамика (Parking light right, signal for "lights on" warning buzzer)
    27 - Стояночный фонарь (левый), сигнал "горящие огни" сигнал пищалки динамика (Parking light left, signal for "lights on" warning buzzer)
    28 - Входящий сигнал к електронному спидометру (Input signal to electronic speedometer)
    29 - Сигнальная лампа нажатия тормоза, для АКПП (Warning lamp for brake system)
    30 - S-контакт (S-contact)
    31 - Сигнальная лампочка предупреждения о ремнях безопастности (Seat belt warning system) (для некоторых странн)
    32 - Свободный (Vacant)

    > 32b-pin штекер, Зеленый

    1 - Свободный (Vacant)
    2 - Катушка чтения Immobilizer 1 (Reading coil for immobilizer 1)
    3 - Сигнальная лампа габаритных огней (Warning lamp for side lights)
    4 - Шина данных (CAN), скрининг для входящего сигнала (Data bus (CAN), screening for input signals)
    5 - W-провод (обмотка) (W-wire)
    6 - Лампочка значка стеклоомывателя (Washer fluid shortage)
    7 - Сигнальная лампа износа тормозных колодок (Brake pad wear)
    8- Свободный (Vacant)
    9- Свободный (Vacant)
    10 - Свободный (Vacant)
    11 - Лампочка "Ножной торомоз" (Signal for vehicle stationary)
    12 - Система кондиционирования (Air conditioning system cut-off)
    13 - Сигнальная лампа затянутого ручного тормоза (Warning lamp for hand brake)
    14 - Лампочка включения круиз-контроля (Warning lamp for traction control/vehicle stability programme)
    15 - Свободный (Vacant)
    16 - Свободный (Vacant)
    17 - Катушка чтения Immobilizer 2 (Reading coil for immobilizer 2)
    18 - Сигнал "Температура масла и уровень масла" (Oil temperature and oil level warning signals)
    19 - Шина данных (CAN), высокий входящий сигнал (Data bus (CAN), high input signal)
    20 - Шина данных (CAN), низкий входящий сигнал (Data bus (CAN), low input signal)
    21 - Свободный (Vacant)
    22 - Входящий сигнал открития капота (Bonnet switch input signal)
    23 - MFI кнопка вызова вверх (дисплей бортового компьютера меню вниз) (MFI call up button - top (display switches down)
    24 - MFI кнопка вызова вниз (дисплей бортового компьютера меню вверх) (MFI call up button - bottom (display switches up)
    25 - MFI кнопка визова памяти - Зброс (MFI memory switch - Reset)
    26 - Входящий сигнал от датчика наружной температуры воздуха (Ambient temperature input signal)
    27 - Шина данных(CAN), высокий исходящий сигнал (Data bus (CAN), high output signal)
    28 - Шина данных(CAN), низкий исходящий сигнал (Data bus (CAN), low output signal)
    29 - Свободный (Vacant)
    30 - Свободный (Vacant)
    31 - Свободный (Vacant)
    32 - Свободный (Vacant)

    > 20-pin штекер, Красный

    1 - 4: Свободный (Vacant)
    5 - Телематик (Telematic shield earth)
    6 - 11: Свободный (Vacant)
    12 - Радио/Навигацыя - Часы (Radio/Navigation - Clock)
    13 - Радио/Навигацыя - Данные (Radio/Navigation - Data)
    14 - Свободный (Vacant)
    15 - Радио/Навигацыя - Включение (Radio/Navigation - Enable)
    16 - 20: Свободный (Vacant)

    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  3. #3
    Passat Аватар для сашок1
    Регистрация
    24.04.2014
    Адрес
    МО РАМЕНСКОЕ
    Возраст
    30
    Сообщений
    1,037
    Спасибо +
    Получено: 21
    Отправлено: 42

    0 Вы не можете благодарить!

    По умолчанию

    спасибо ОГРОМНОЕ!!!!
    anb+adr+сdhb+bfb+кнр = 6с=S4
