    Ребят, всем привет.
    понимаю, вопрос наверняка наболевший и много раз поднимался, но я все же попытаю счастье...
    помогите пожалуйста с распиновкой и прочей информацией у кого, что есть...
    в поиске была, что нашла, перечитала, но мало.... из толкового только нашла распиновку блока комфорта.
    вообщем: очень на Вас надеюсь..
    из того, что у меня есть:
    задние ЭСП с плитами и (возможно уже неполной) куски пассатовой проводки + купила 30 метров двухжильного провода с сечением 0,75мм
    Пассат Б5 универсал 1,9TDi AFN 110 л.с. 1999 г.в., механика.

  2. #2
    Phaeton Аватар для sanyoua
    Регистрация
    12.09.2013
    Адрес
    Санька :)
    Возраст
    31
    Сообщений
    3,099
    Записей в дневнике
    31
    Спасибо +
    Получено: 740
    Отправлено: 720

    1 Вы не можете благодарить!

    По умолчанию

    Ну это така примитивная схема. Если просто подключить моторчик и кнопки - вкл. кнопку подалось напряжение 12В.
      Скрытый текст:

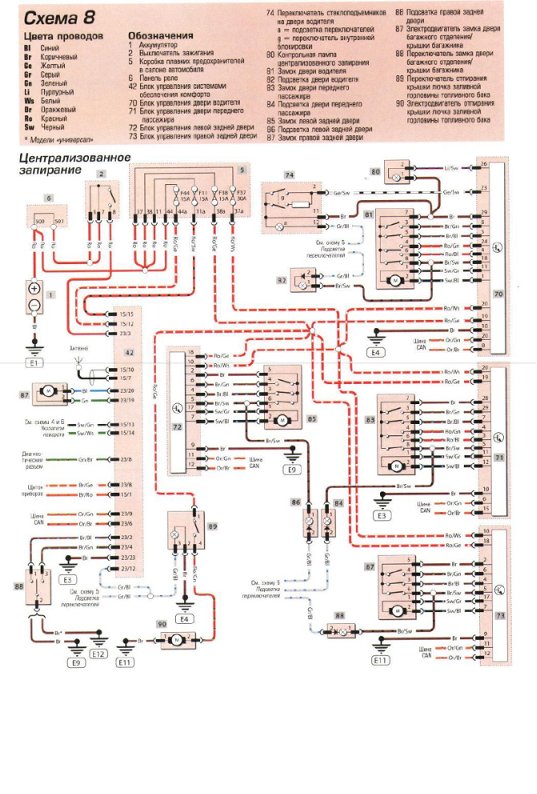

    А вот если связывать с блоком комфорта, то больше роботы конечно

      Скрытый текст:


    На второй схеме просто смотри куда идет САN- шина от первой схемы.
    Последний раз редактировалось sanyoua; 18.06.2015 в 10:52.
    VW Passat B5+ 2001, 1.8T AWT, АКПП, Comfortline, седан, Climatronic, Cruise, Camera, Bixenon, 1ВВ, серая кожа. ARAL 5W-40. WVWZZZ3BZ1E242146

  3. #3
    Polo Аватар для irinka87
    Регистрация
    21.04.2013
    Адрес
    МО, Ступинский район
    Сообщений
    438
    Спасибо +
    Получено: 5
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    спасибо большое!!!!
    Пассат Б5 универсал 1,9TDi AFN 110 л.с. 1999 г.в., механика.

  4. #4
    Polo Аватар для irinka87
    Регистрация
    21.04.2013
    Адрес
    МО, Ступинский район
    Сообщений
    438
    Спасибо +
    Получено: 5
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    заставить ЭСП работать - получилось, правда, подружить с передними вод. кнопками хз...авто 99 г.в. кан частично присутствует...
    Пассат Б5 универсал 1,9TDi AFN 110 л.с. 1999 г.в., механика.

  5. #5
    Polo Аватар для irinka87
    Регистрация
    21.04.2013
    Адрес
    МО, Ступинский район
    Сообщений
    438
    Спасибо +
    Получено: 5
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    парни, снова нужна ваша помощь...
    пошли пока по пути наименьшего сопротивления и просто подали плюс от зажигания на косу ЭСП...
    подъемник заработал, но спюсня некоторое время примерно (5-10 минут) гаснет подсветка кнопки и соответсвенно подъемник перестает работать...заставить его работать можно только если выключить зажигание и именно вынуть ключ из замка, затем снова включить зажигание и только после этого он снова начинает работать и спустя 5-10 минут снова отключается....плюс продолжает идти, проверялии....как думаете, что это может и как это победить? и еще если у кого есть, поделитесь пожалуйста распиновкой задник моторчиков.
    спасибо большое!

    --- Добавлено чуть позже ---

    упс...это мы по- ходу жестко протупили, нужно было на два провода плюс вешать? на 19 и 20 клеммы, так?

    --- Добавлено чуть позже ---

    и один фиг, через примерно 10 минут подъемник перестает работать
    Пассат Б5 универсал 1,9TDi AFN 110 л.с. 1999 г.в., механика.

  6. #6
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Добролюбова
    Возраст
    34
    Сообщений
    15,082
    Спасибо +
    Получено: 1,353
    Отправлено: 77

    0 Вы не можете благодарить!

    По умолчанию

    Полагаю что контактная группа замка зажигания не рассчитана на питание стеклоподъемников... запитку осуществить с АКБ через предохранитель и силовое реле... управление реле на замок зажигания...

    к тому же если связи по кан у ЕСП нет... он может через 10 минут входить в режим ожидания... и отключаться до следующей подачи питания... это сделано чтобы не сажать акб... имхо...
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская
    Капитальный Ремонт Любых АКПП и двигателей VAG

  7. #7
    Polo Аватар для irinka87
    Регистрация
    21.04.2013
    Адрес
    МО, Ступинский район
    Сообщений
    438
    Спасибо +
    Получено: 5
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    мы брали питание не от замка зажигание, а от клемм, которые находятся над коленками водителя.
    а как можно сделать, чтобы он не входил в режим ожидания?
    мы сегодня пробовали 2 провода кан протянуть от заднего ЭСП к переднему правому и там соединить в кан, ПП стеклоподъемник начал рывками работать, а ваг ком показал, что блок комфорта работает в аварийном режиме. отключили провода от кан шины, сняли ошибку и пока не знаю, что делать дальше
    Пассат Б5 универсал 1,9TDi AFN 110 л.с. 1999 г.в., механика.

  8. #8
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Добролюбова
    Возраст
    34
    Сообщений
    15,082
    Спасибо +
    Получено: 1,353
    Отправлено: 77

    1 Вы не можете благодарить!

    По умолчанию

    В задних дверях изначально весла стояли?... Если да то правильное подключение и кодирование... Или замена бк если он на это не рассчитан ... Тут не подскажу ...
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская
    Капитальный Ремонт Любых АКПП и двигателей VAG

  9. #9
    Всем Перцам - Перец Клуба!
    Регистрация
    11.11.2009
    Адрес
    Петрозаводск
    Возраст
    44
    Сообщений
    15,091
    Записей в дневнике
    6
    Спасибо +
    Получено: 759
    Отправлено: 150

    0 Вы не можете благодарить!

    По умолчанию

    Пассат 99-го года с кан- шиной?
    Пешеход.

  10. #10
    Заблокирован
    Регистрация
    19.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    6,185
    Спасибо +
    Получено: 317
    Отправлено: 41

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от .Карел. Посмотреть сообщение
    Пассат 99-го года с кан- шиной?
    Ну как бы да, а что?

    --- Добавлено чуть позже ---

    Цитата Сообщение от FLYTs Посмотреть сообщение
    Или замена бк если он на это не рассчитан
    Скорее всего. Было бы неплохо пробить по ЕТКА номер блока с четырьмя стеклоподъёмниками и сравнить с тем, что стоит.

    --- Добавлено чуть позже ---

    irinka87, судя по постам, монтаж делается наобум. А не проще ли сделать всё подключение в соответствие со схемой? Масса вопросов отпадет сама собой.

  11. #11
    Polo Аватар для irinka87
    Регистрация
    21.04.2013
    Адрес
    МО, Ступинский район
    Сообщений
    438
    Спасибо +
    Получено: 5
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Монтаж делается по первой схеме второго поста
    Пассат Б5 универсал 1,9TDi AFN 110 л.с. 1999 г.в., механика.

  12. #12
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Добролюбова
    Возраст
    34
    Сообщений
    15,082
    Спасибо +
    Получено: 1,353
    Отправлено: 77

    0 Вы не можете благодарить!

    По умолчанию

    irinka87, спросим проще... в переключателе на ручке водительской двери 2 кнопки ЕСП или 4-ре?... если две, то также возможны отличия блока ЕСП на водительской двери в системах с двумя и четырьмя ЕСП... если 4-ре то при правильном подключении проблем быть не должно...
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская
    Капитальный Ремонт Любых АКПП и двигателей VAG

  13. #13
    Всем Перцам - Перец Клуба!
    Регистрация
    11.11.2009
    Адрес
    Петрозаводск
    Возраст
    44
    Сообщений
    15,091
    Записей в дневнике
    6
    Спасибо +
    Получено: 759
    Отправлено: 150

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ioann Посмотреть сообщение
    как бы да, а что?
    Да не, ничо так-то...
    У меня Фолькс 02-го года, так даже у него от кана только название... Я думал года до 03-го кан не шел ещё.

    --- Добавлено чуть позже ---

    Хотя мож от комплектухи зависит...
    Пешеход.

  14. #14
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Добролюбова
    Возраст
    34
    Сообщений
    15,082
    Спасибо +
    Получено: 1,353
    Отправлено: 77

    0 Вы не можете благодарить!

    По умолчанию

    .Карел.,на диагностике кана нет... а между некоторыми блоками для связи давно...
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская
    Капитальный Ремонт Любых АКПП и двигателей VAG

  15. #15
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ioann Посмотреть сообщение
    А не проще ли сделать всё подключение в соответствие со схемой? Масса вопросов отпадет сама собой.
    Не для ТС. У автора сильное желание самостоятельно набить пустую машину всеми доступными "няшками". Попутно вынося мозг общественности. Не желая воспользоваться нормальными схемами.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  16. #16
    Polo Аватар для irinka87
    Регистрация
    21.04.2013
    Адрес
    МО, Ступинский район
    Сообщений
    438
    Спасибо +
    Получено: 5
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    TheTERMINATOR, это прям в самую точку. к сожалению у меня нет технического образования, чтобы пользоваться нормальными схемами, но есть желание, что-то поковырять, вот и делаем, то, что нравится...
    тем более, что я к этому никого не призываю, да и авто уже 16 лет и это не музейный экспонат, да и на звание авто года я так же не претендую....
    FLYTs, когда купила данное авто, да, комплектация была фитнес. только передние ЭСП...соответственно заменила на 4 кнопки.
    Пассат Б5 универсал 1,9TDi AFN 110 л.с. 1999 г.в., механика.

  17. #17
    Polo Аватар для irinka87
    Регистрация
    21.04.2013
    Адрес
    МО, Ступинский район
    Сообщений
    438
    Спасибо +
    Получено: 5
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    ребят, ну, что можно сделать, чтобы подъемник не переходил в режим ожидания?
    Пассат Б5 универсал 1,9TDi AFN 110 л.с. 1999 г.в., механика.

  18. #18
    Заблокирован
    Регистрация
    19.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    6,185
    Спасибо +
    Получено: 317
    Отправлено: 41

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от irinka87 Посмотреть сообщение
    ребят, ну, что можно сделать, чтобы подъемник не переходил в режим ожидания?
    Рельс, молоток. Рука на рельс, сверху молотком. Выпрямляем обе руки, потом приступаем к делу.
    Всё, что можно и нужно сделать уже давно написано. Надо просто выполнить.
    Ну или заплатить специалисту, чтобы он сделал.

  19. #19
    Polo Аватар для irinka87
    Регистрация
    21.04.2013
    Адрес
    МО, Ступинский район
    Сообщений
    438
    Спасибо +
    Получено: 5
    Отправлено: 33

    0 Вы не можете благодарить!

    По умолчанию

    Ioann, спасибо. юморить и подкалывать мы все умеем....или отсылать куда по-дальше, так вообще излюбленное занятие...
    поехать и отдать денег мне и без Вашего совета мозгов хватило бы...
    раз сама полезла - значит сама хочу.

    ндааа....форум уже не тот...все всё знают. И видимо действительно: самое главное здесь - это куплю\продам.
    Пассат Б5 универсал 1,9TDi AFN 110 л.с. 1999 г.в., механика.

  20. #20
    Партнер Клуба Аватар для FLYTs
    Регистрация
    28.03.2014
    Адрес
    Москва проезд Добролюбова
    Возраст
    34
    Сообщений
    15,082
    Спасибо +
    Получено: 1,353
    Отправлено: 77

    0 Вы не можете благодарить!

    По умолчанию

    Переписываете номера со всех блоков.. И спрашиваете у Seregas втеме дружит ли это с машиной и между собой.. Дальше подключаете согласно схеме и кодируете...
    #Оживляющий гараж - ремонт и обслуживание VAG, мы в VK и DRIVE2.RU тел.8(926)110-9-300 с 9:00 до 21:00 ежедневно м.Бутырская
    Капитальный Ремонт Любых АКПП и двигателей VAG
