Установка оригинальной камеры заднего вида B6 Variant
  1. #1
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,701
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    6 Вы не можете благодарить!

    По умолчанию Установка оригинальной камеры заднего вида B6 Variant

    Добавил еще один опцион в сарайчик Это Оригинальная/штатная камера заднего вида с блоком траекторий.

    На драйве продавали сарайчик по частям после ДТП, ваделец решил его раскидать, т.к. кульбит и основные удары по диагонали.
    Случайно на фотках заметил на 5- двери торчащий и очень знакомы силуэт камеры Владельцу был задан вопрос что стоит и за сколько с этим он хотит расстаться.
    На что ответ был таков: камера оригинальная с блоком траекторий и ценник 3р (ВСЕГО!!!) + еще и проводка для него

    Ну тут я даже не раздумывал .


    В общем, спустя неделю, блок у меня


    И так что треба для хорошей жизни:

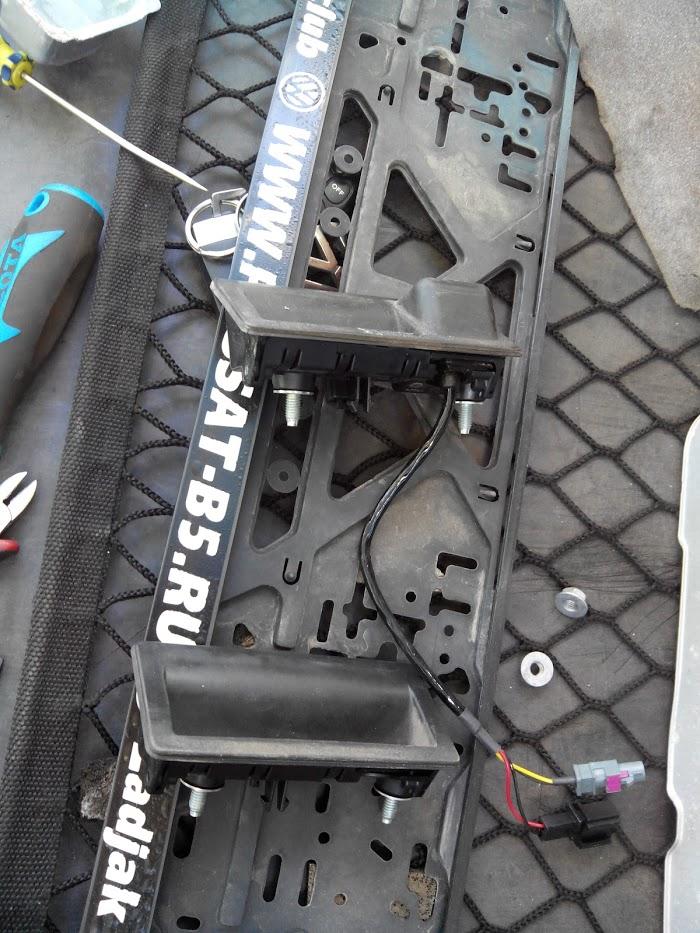

    1. камера заднего вида
    2. жгут проводов для крышки багажника универсал - 3C9 971 147 S (можно и без него, тогда провода тянуть от блока через гофру в дверь)
    3. блок траекторий 3C9 907 441
    4. жгут от блока траекторий к головному устройству RNS - 7N1 971 327 (без поддержки ТВ-тюнера)
    5. держатель предохранителя
    6. предохранитель



    И так погнали

    Начал с разбора 5-й двери. 4 винта+пистоны и обшивки низ и верх уже на земле изумаем что нужно снять и как все водрузить на место.

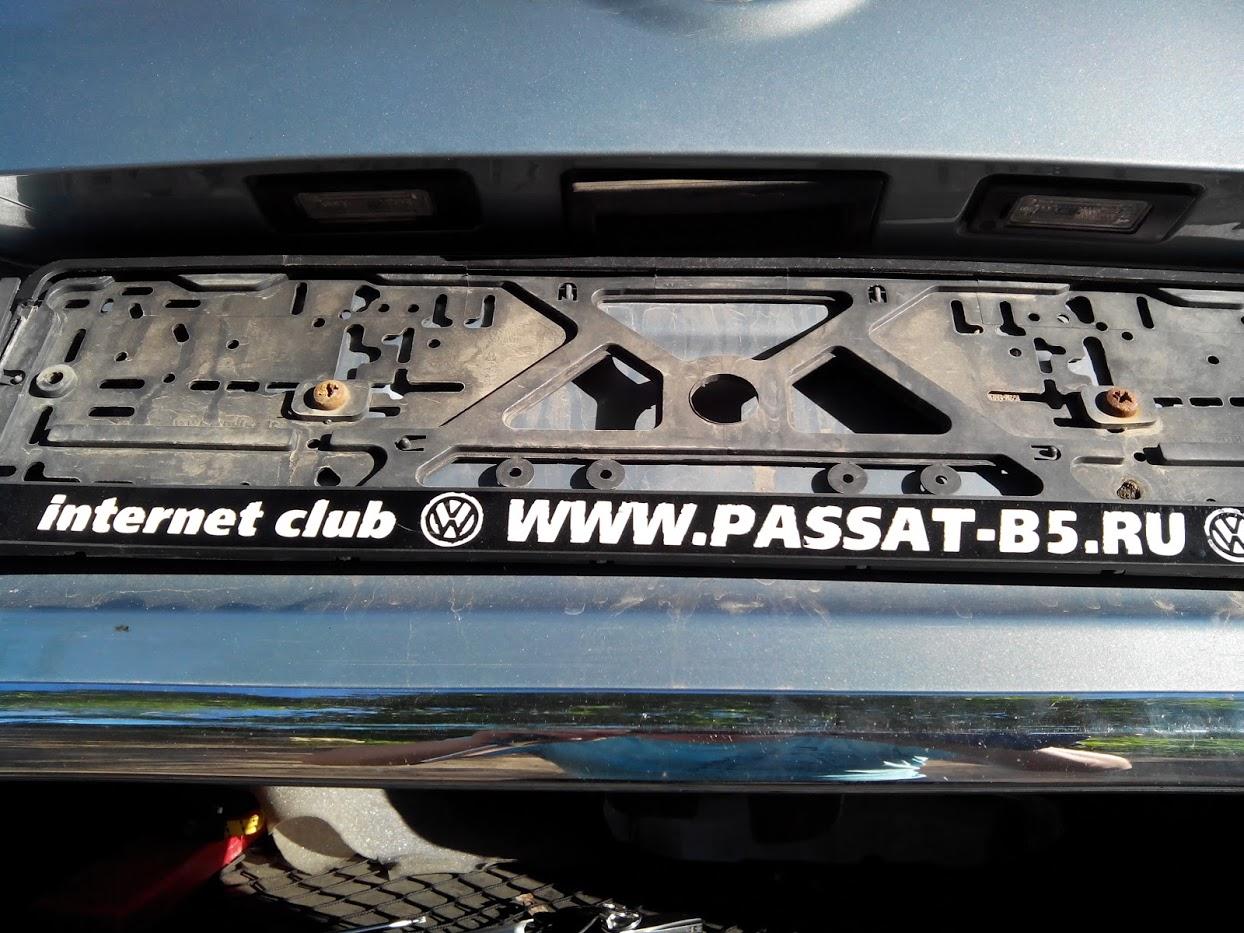

    Сразу скажу что мне досталась и проводка из самой двери, поэтому заменив обычную ручку на ручку с камерой - 4 гайки на 10 + мешала рамка номера, ее тоже пришлось снимать








    далее снял левый родной жгут и установил жгут из комплекта до места установки гофры

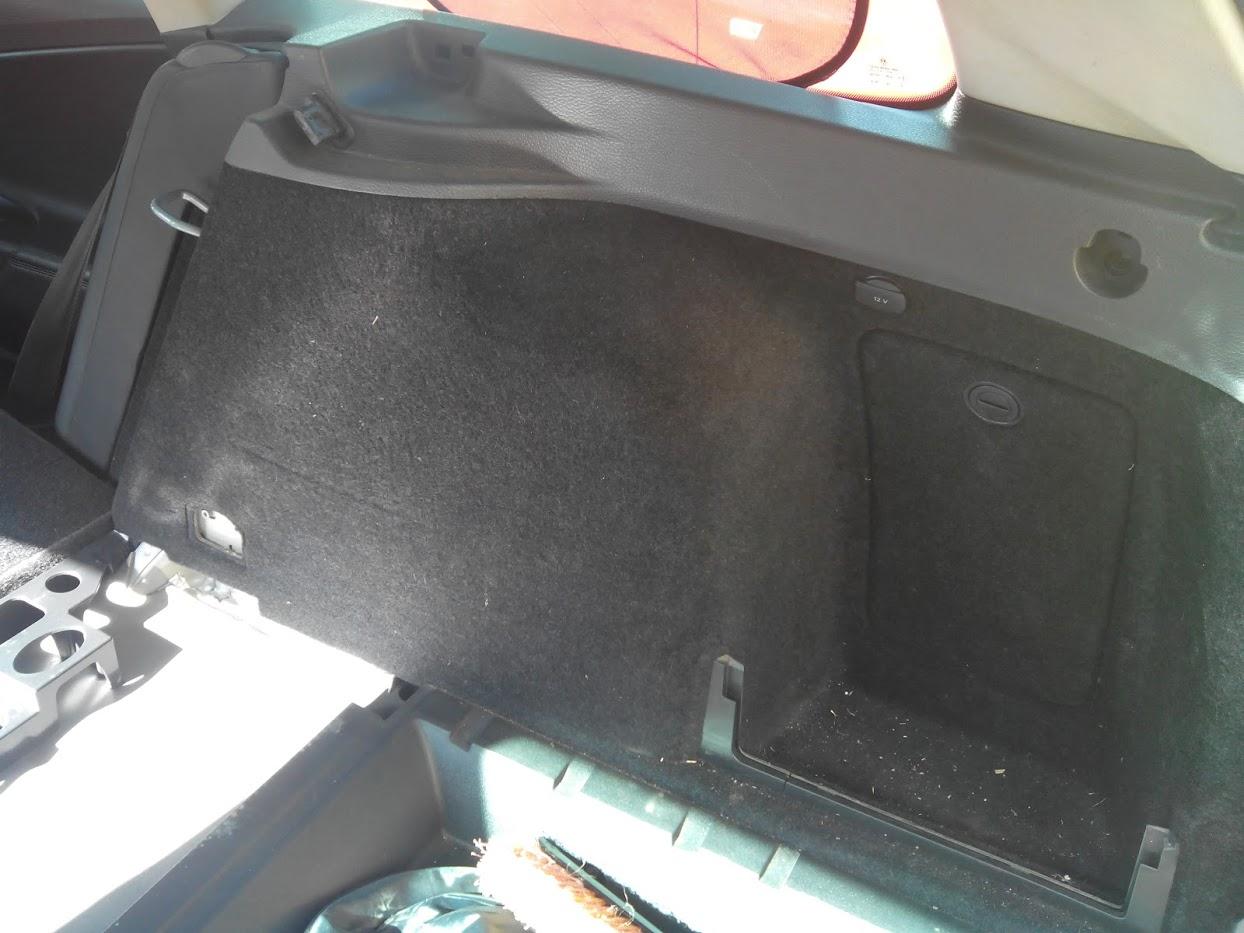

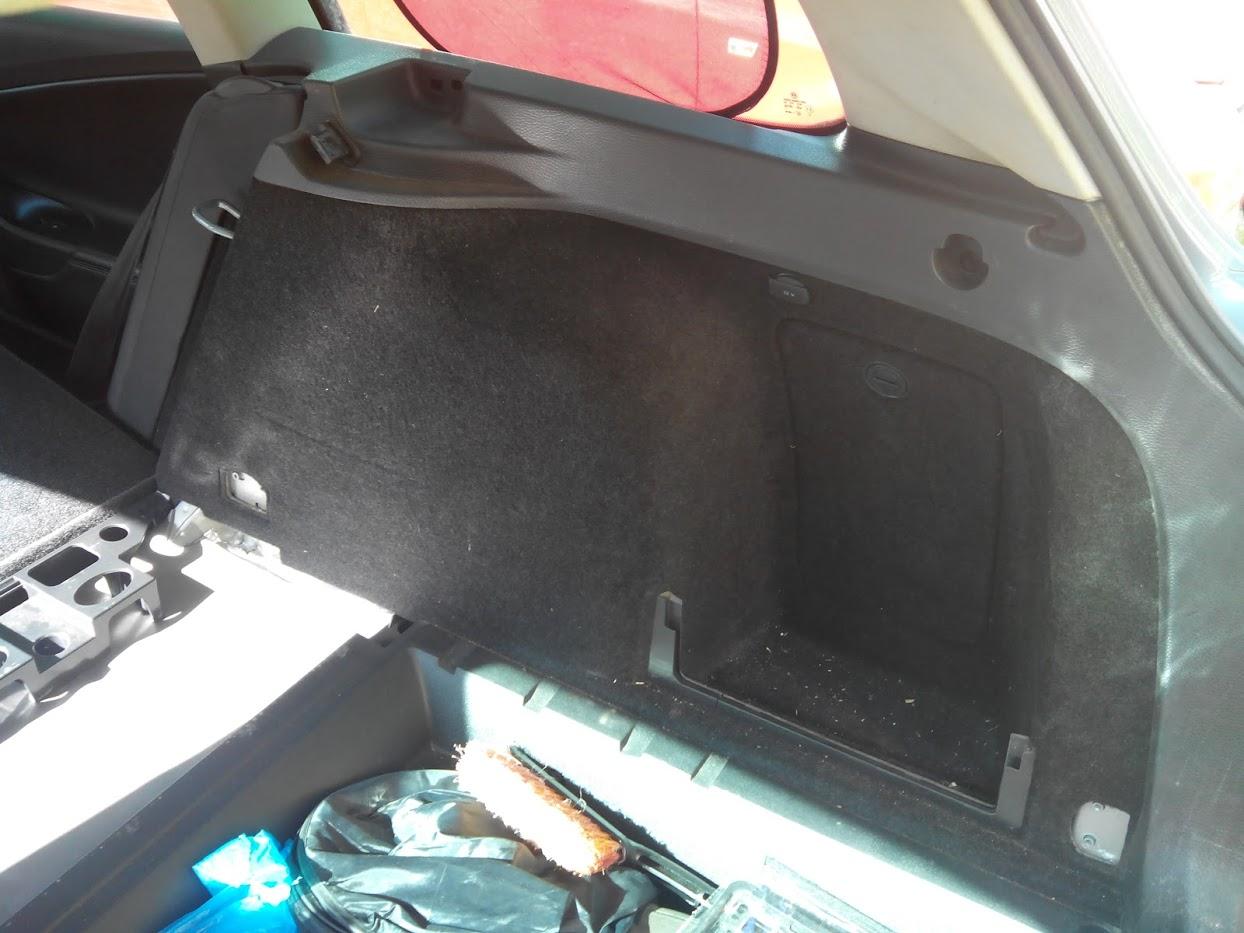

    Далее снимаем обшивки багажника правую и левую: откручиваем петли верхние и нижние(всего 10 винтов), откручиваем и снимаем накладку дверного проема(2 шурупа), откручиваем и снимаем "бананы"(2гайки на 10), пластиковые накладки между бананами и дверным уплотнителем(2 пистона и защелки) - дергаем обшивки и убираем из машины. Снимаем накладку потолка крайнюю к проему и треугольники задних стоек (все на различных пистонах).

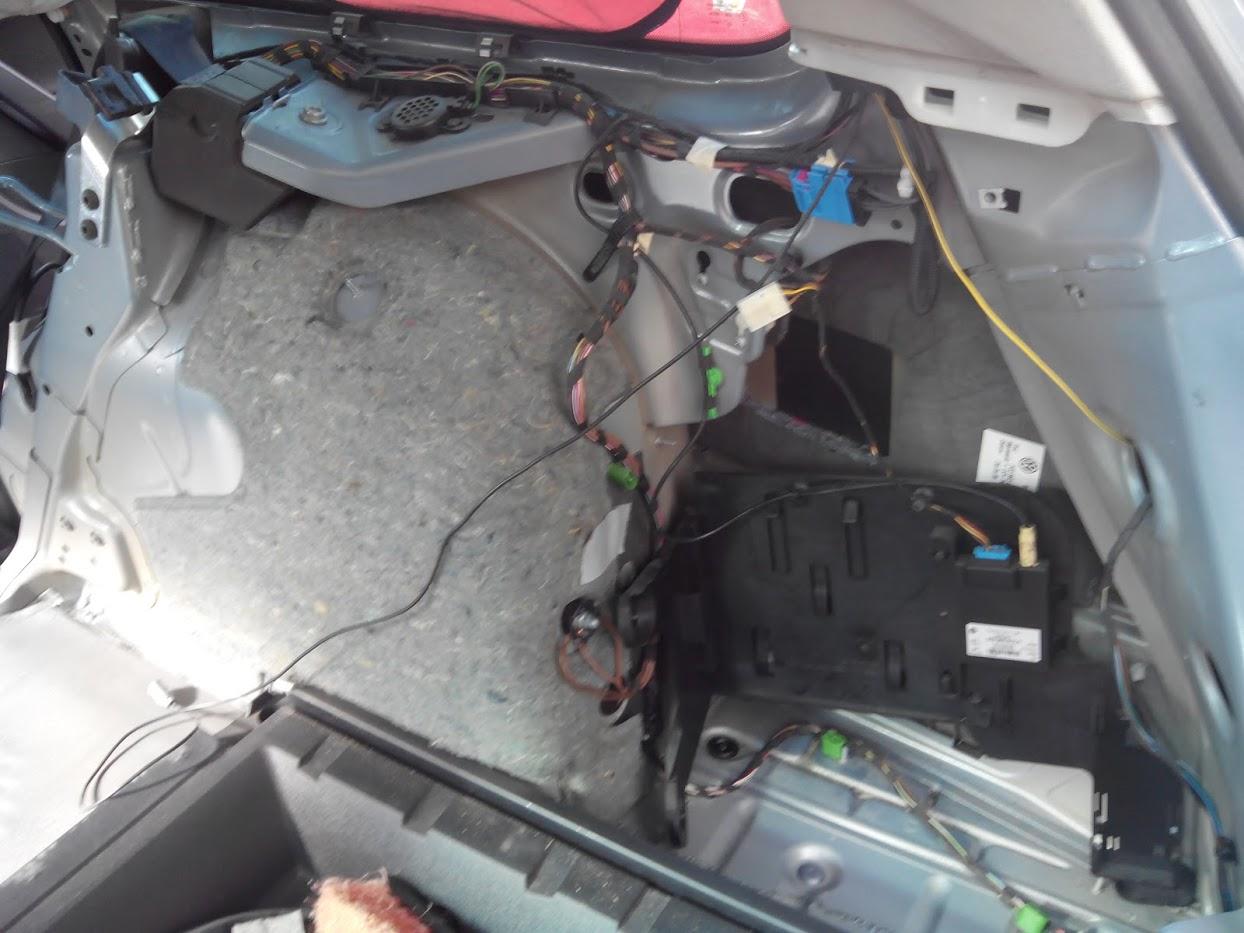

    Чутка фоток:


    АААА я еще чутка пошумил

    Вот рядышком живет блок Телетарта

    его открутил и немного отвел в сторонку, заложил пару тройку листов вибры



    Продолжаем канитель с дверным жгутом.

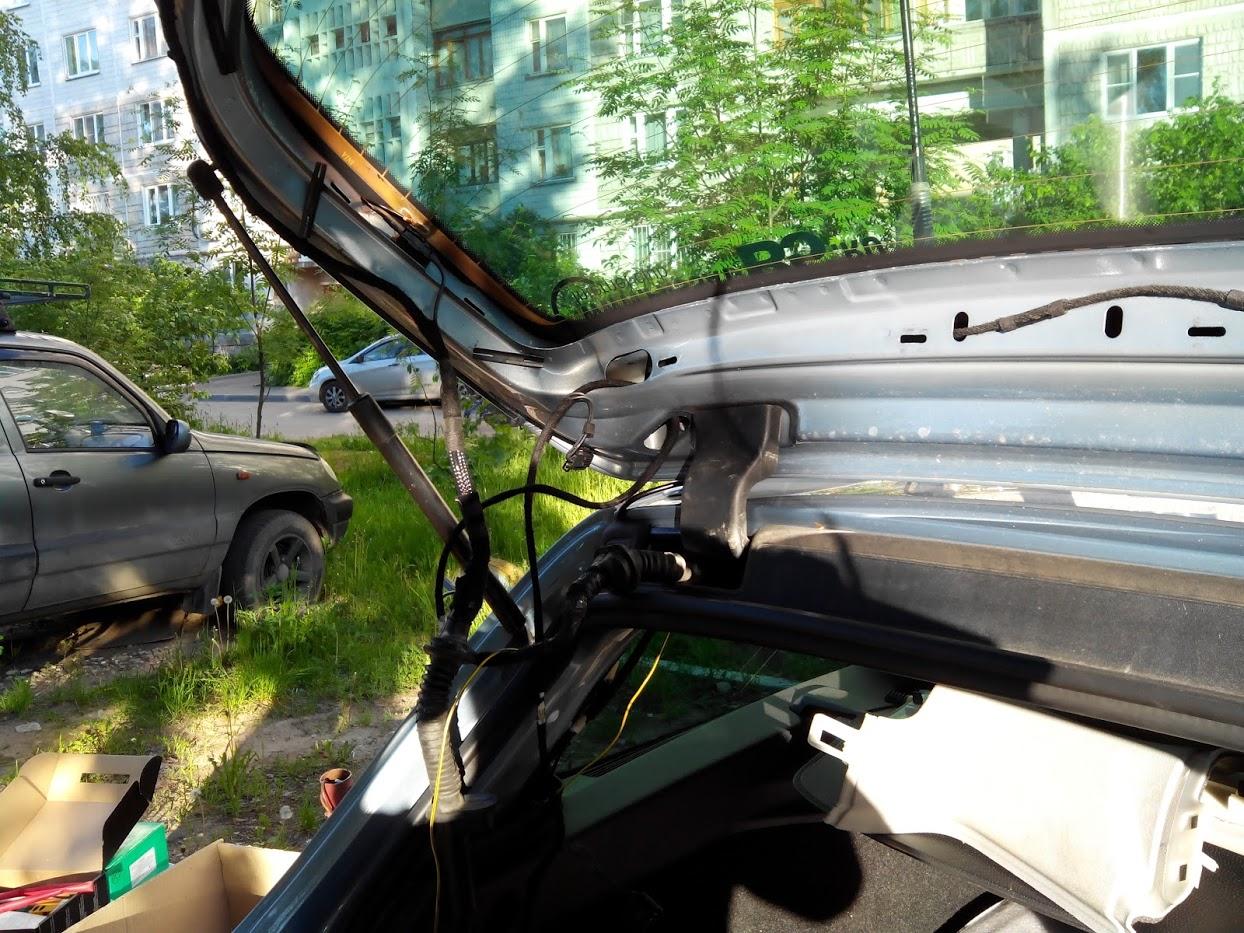

    Помучался я отстегивая гофру 5-й двери, не удобно, потолок сильно не оттянуть - можно сломать . С горем пополам мне это удалось.

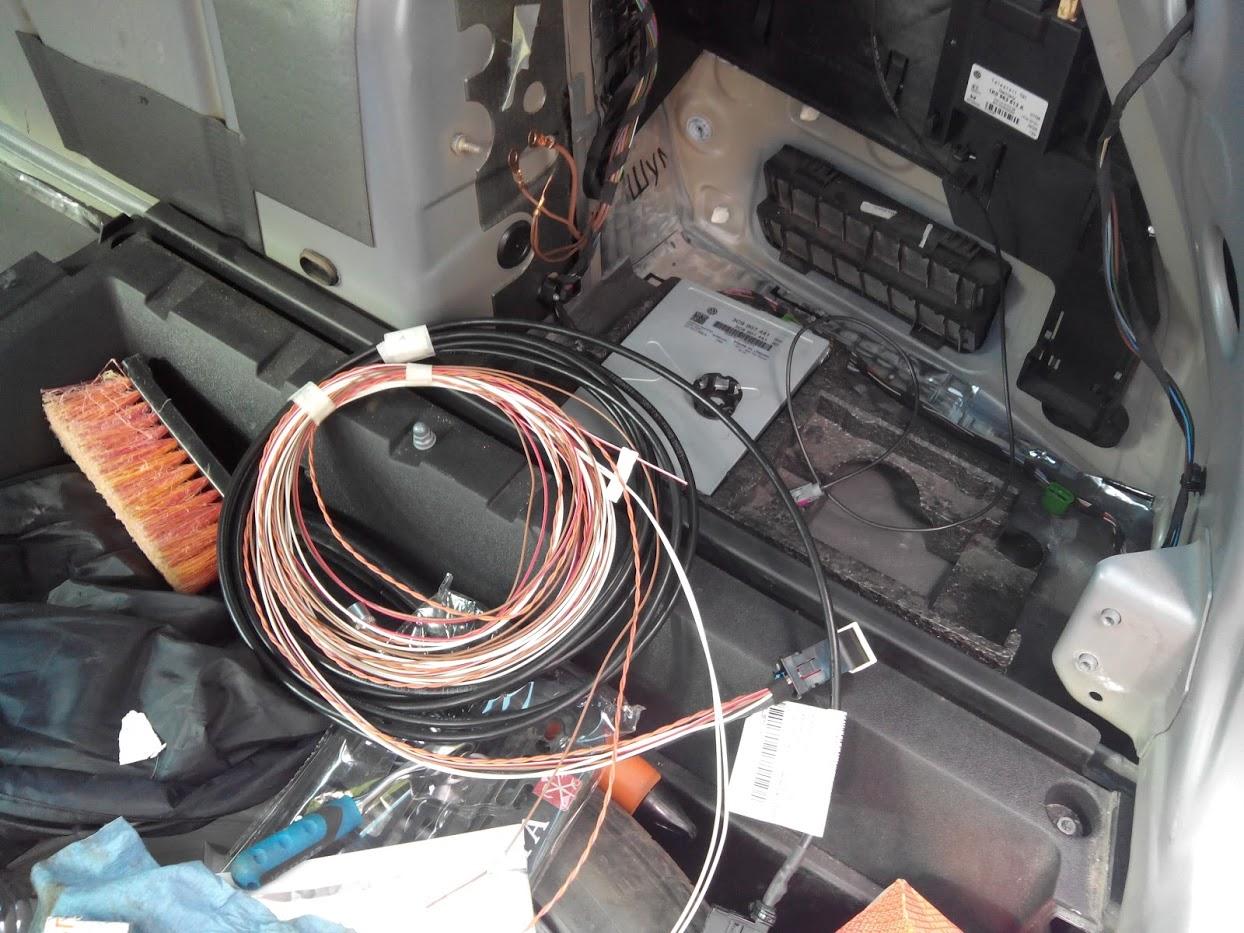

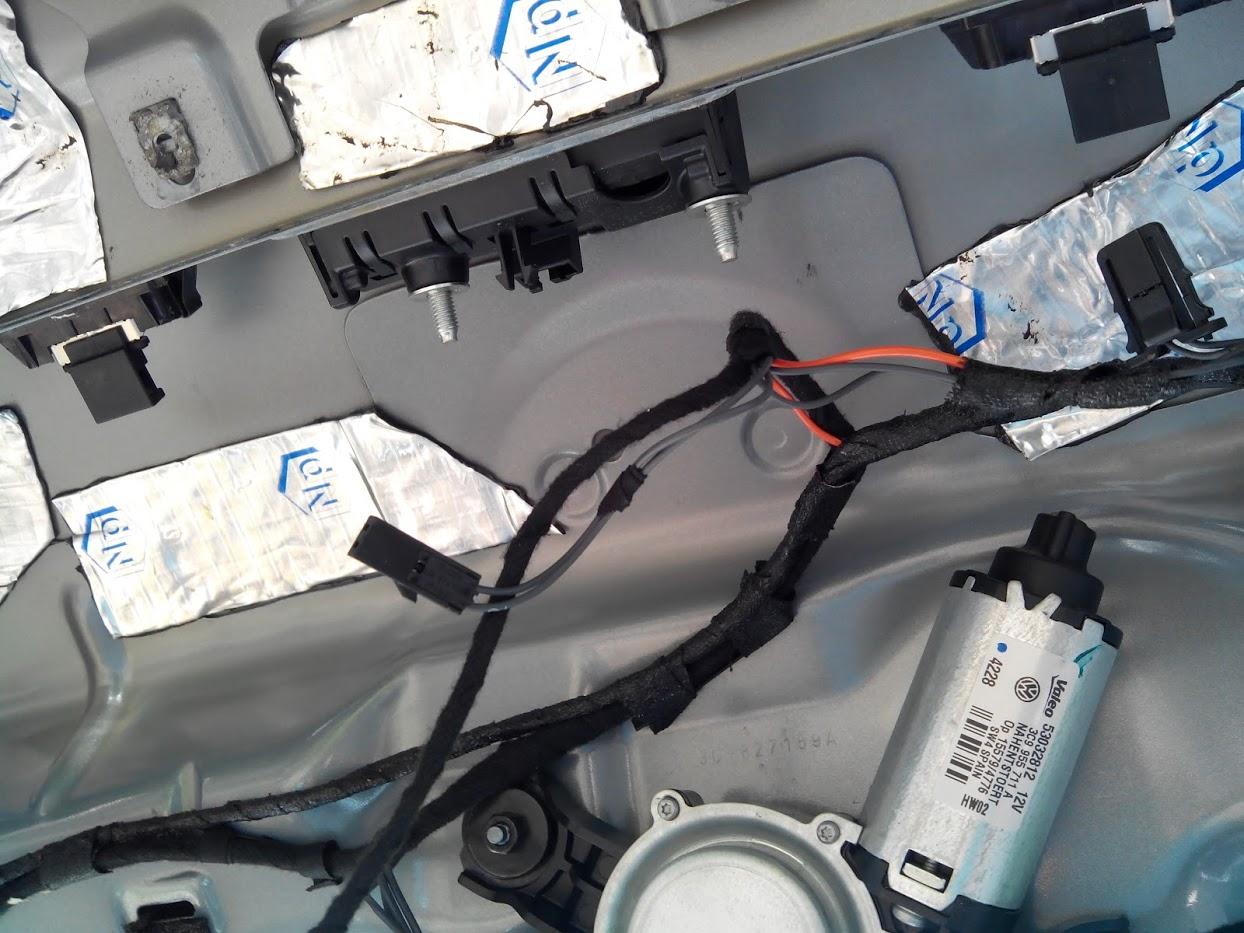

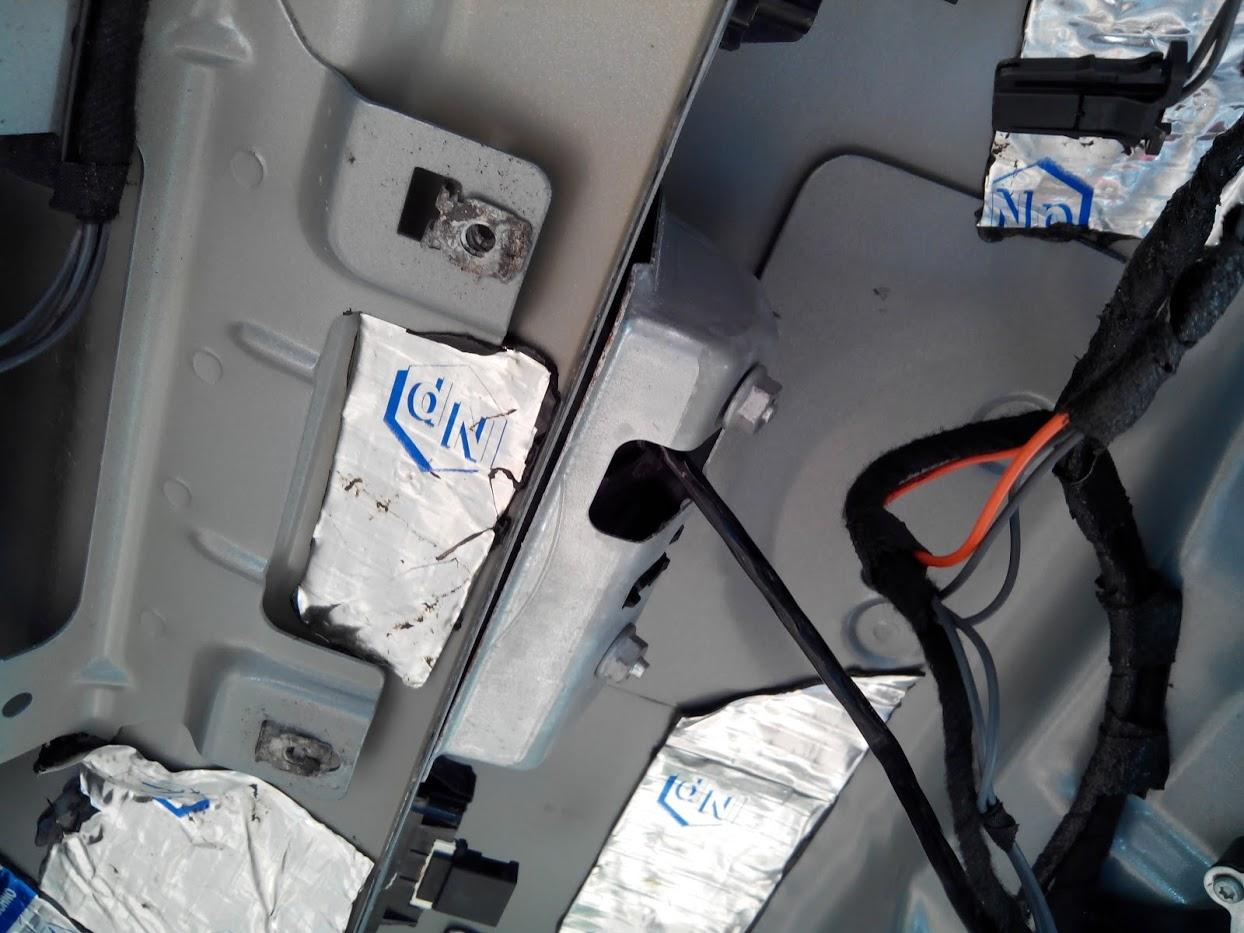

    Вытаскиваем старый жгут и протягиваем "новый". С этой стороной временно прервемся.

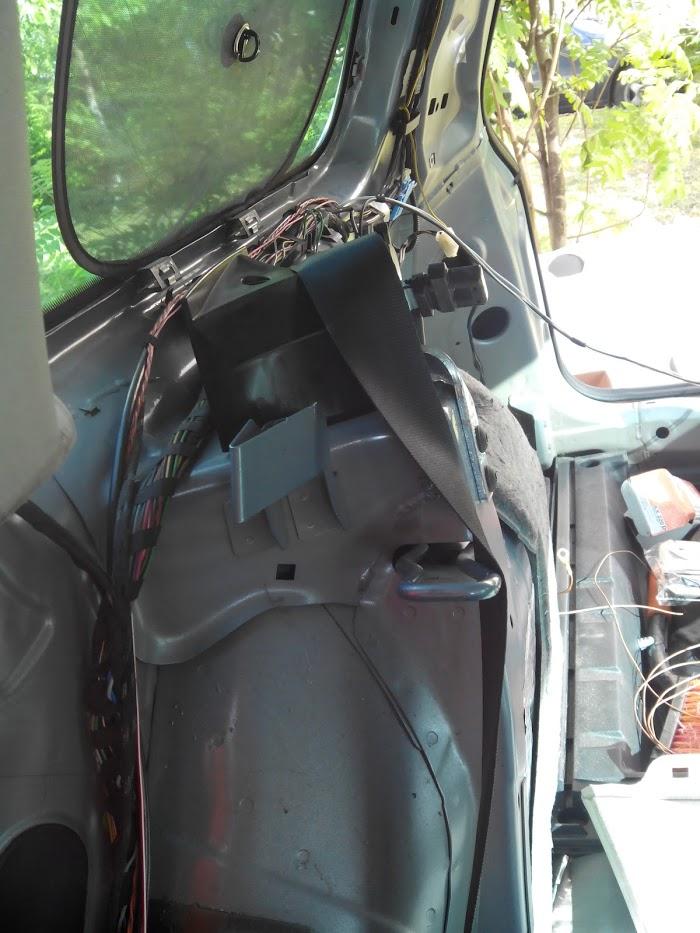

    Перебираемся к правой ниже багажного отделения.
    Туда где будет жить блок траекторий.

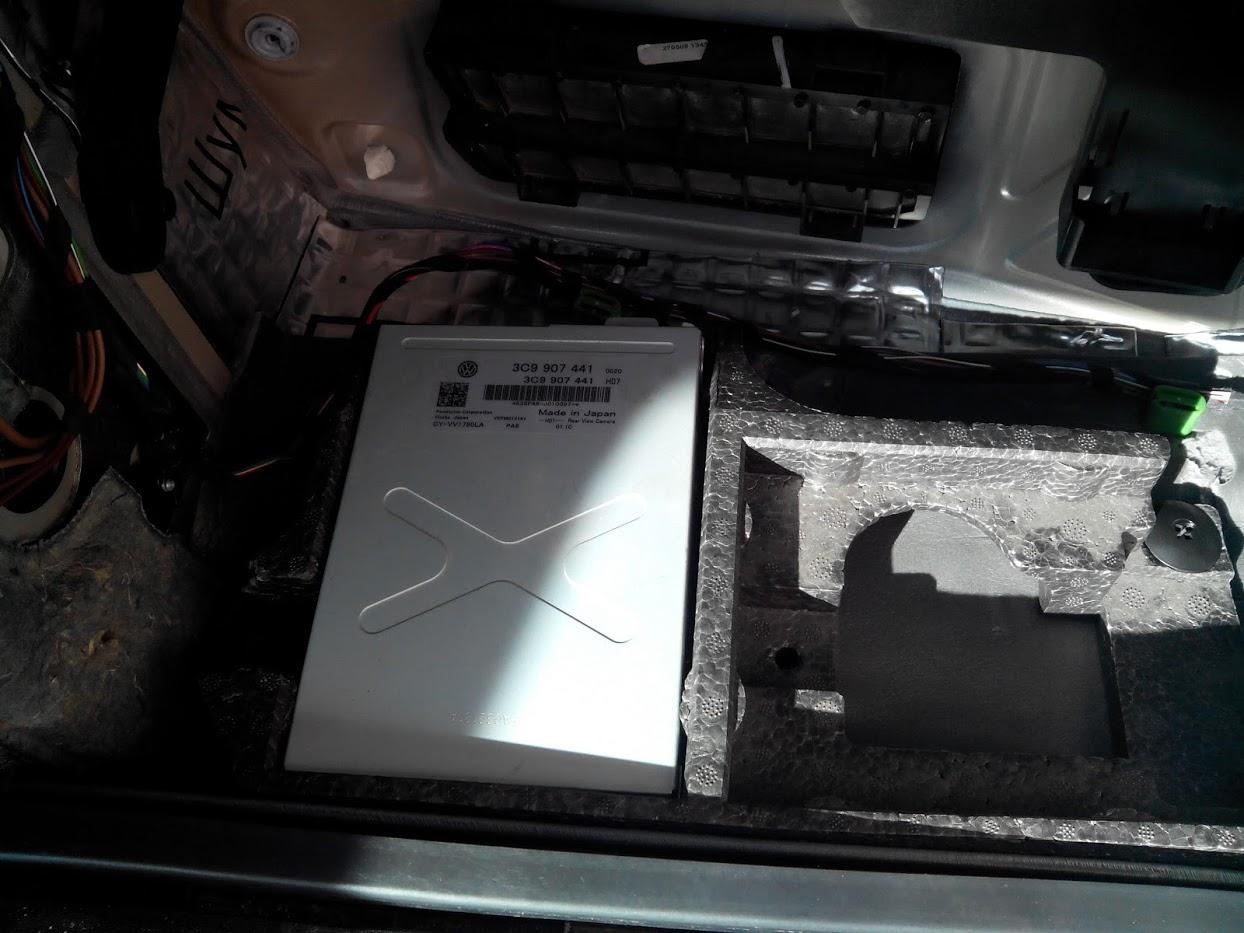

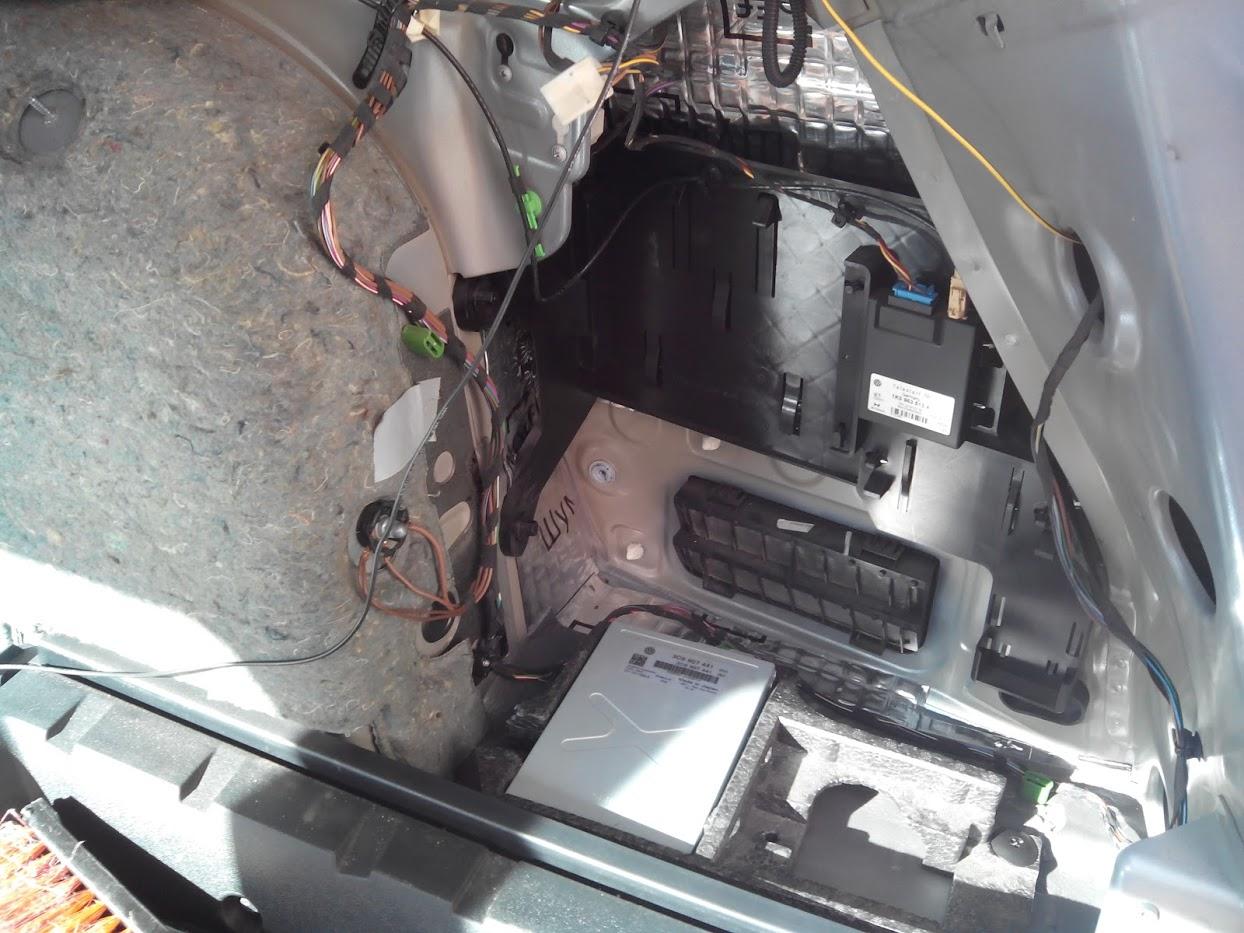

    Телестарт прикручиваем на место и устанавливаем держатель и блок траекторий на свое родное место




    Далее будем тянуть жгут к "голове"

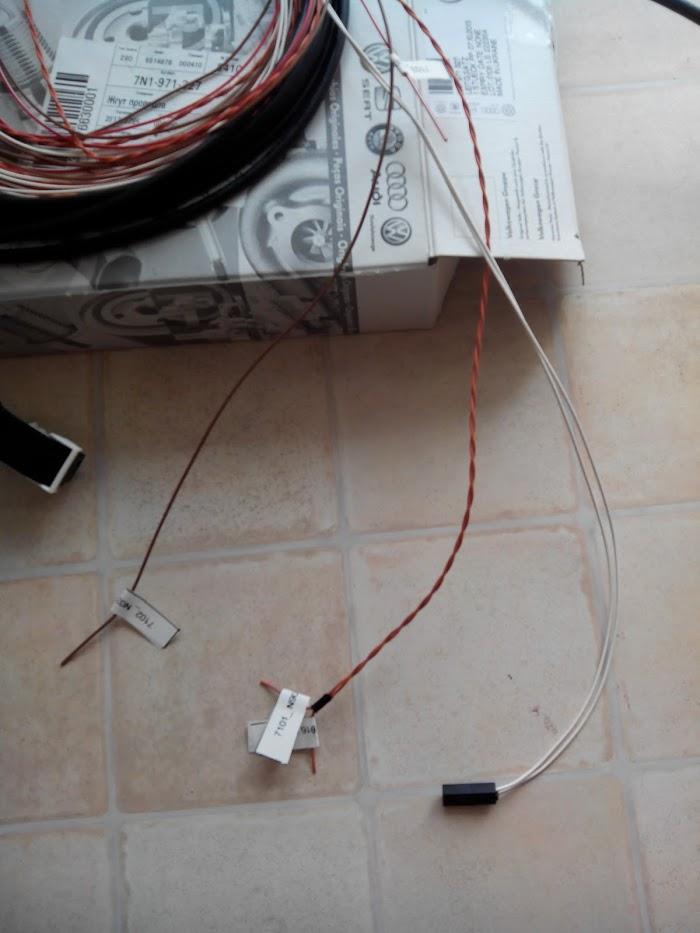

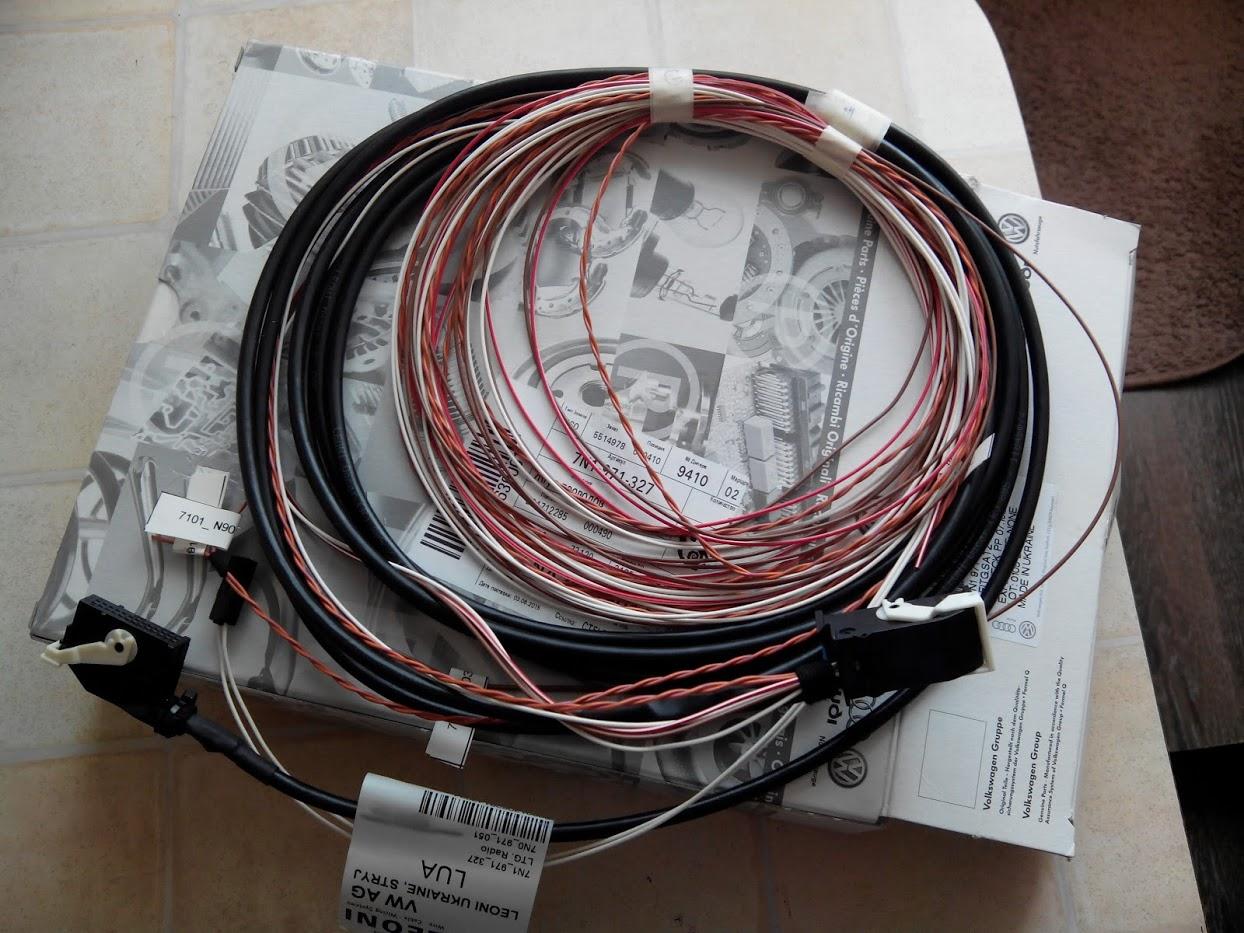

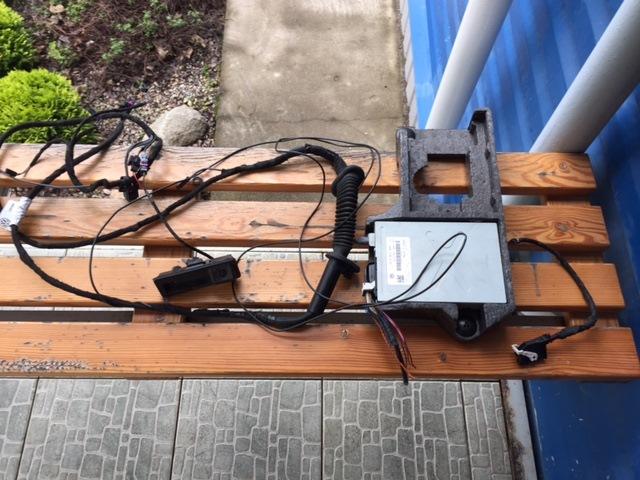

    Для этого нам понадобится сам жгут:

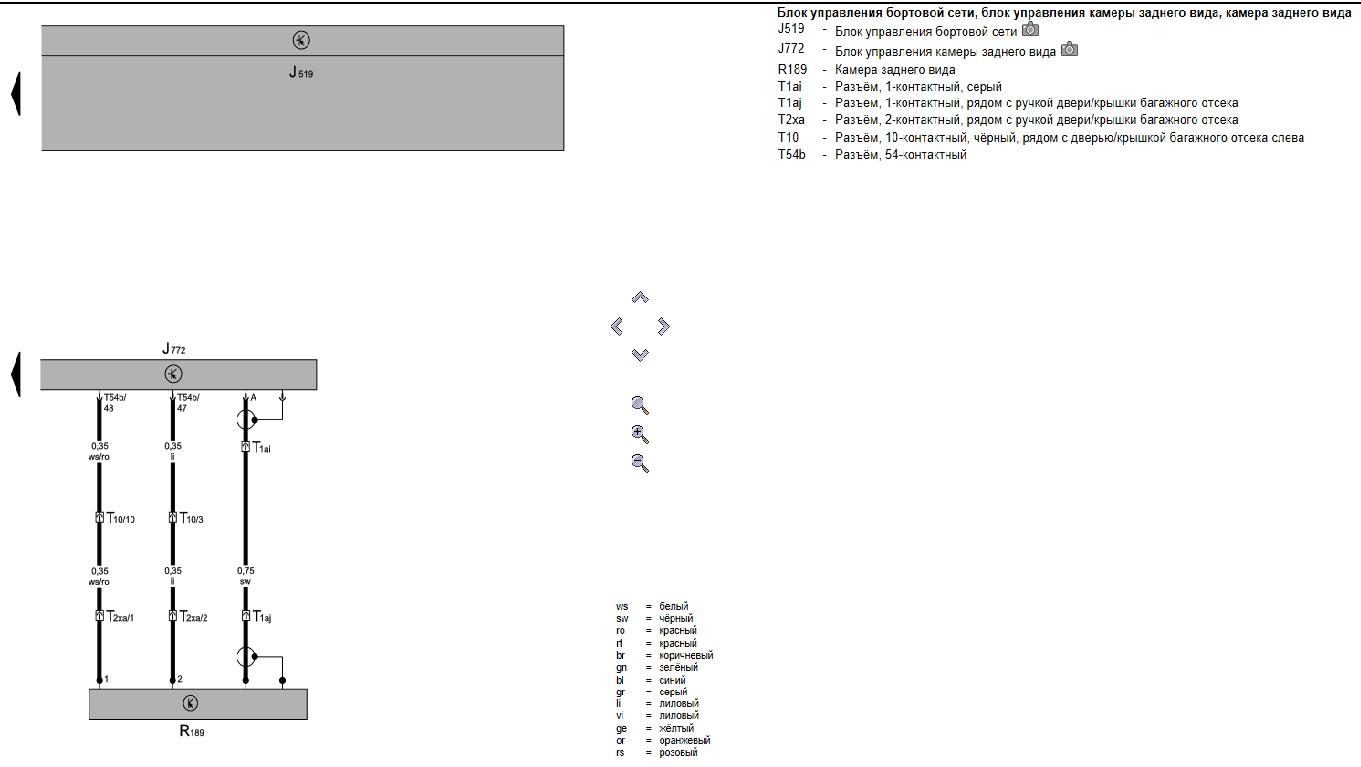

    Схема электрическая принципиальная для данного жгута:

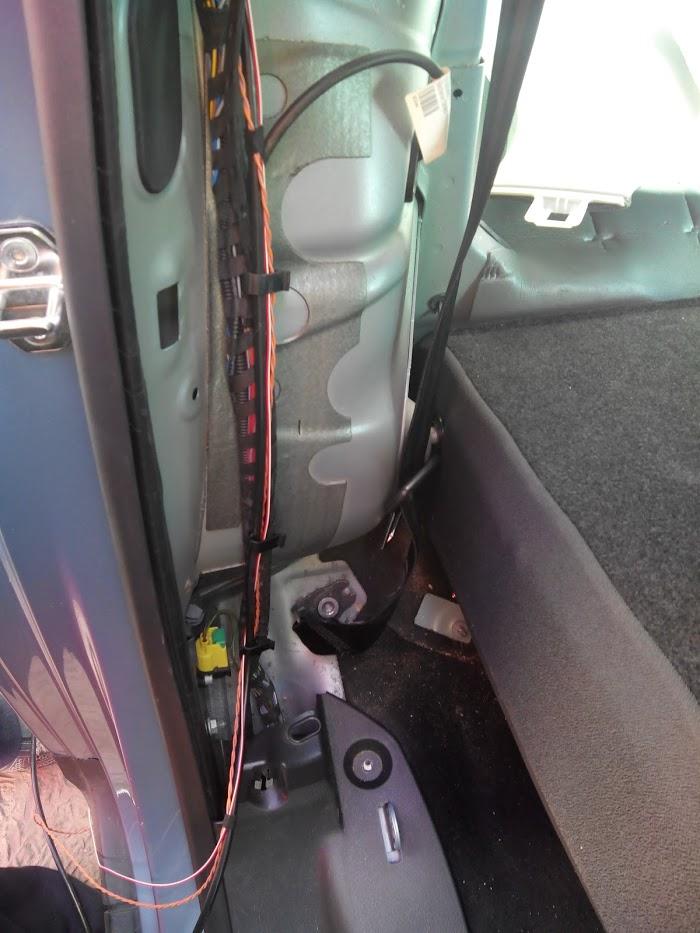

    Жгут протягиваем вдоль правого порога то самого торпедо.
    Фото процесса без описания:

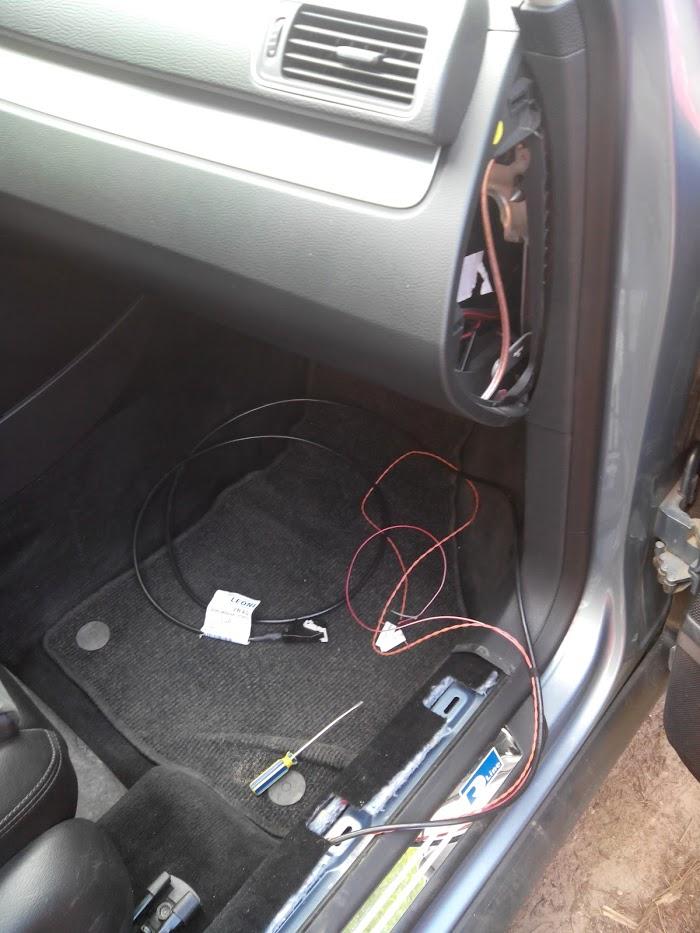

    Далее снимаем бардачек протягиваем вдоль траверсы провода: сигнальный + CAN-шину до головы, а "+" питания до блока предохранителей слевой стороны. CAN-шину подключил рядом с квадлоком к шине что идет к голове. питание пока по временной схеме, еще не все разъемы пришли. .





    Собираем бардачек на место, прикручиваем голову и декор.

    Перебираемся опять в багажник.

    От дверной гофры вдоль потолка протягиваем до блока траекторий видео кабель, там есть пластиковые зажимы и в них уже лежат антенные/GPS кабеля.
    Осталось разобраться с питанием для самой камеры.



    С блока траекторий выходит 2 белых провода с разъемом


    если дверной жгут не менялся, то тащить эти провода придется до самой камеры.

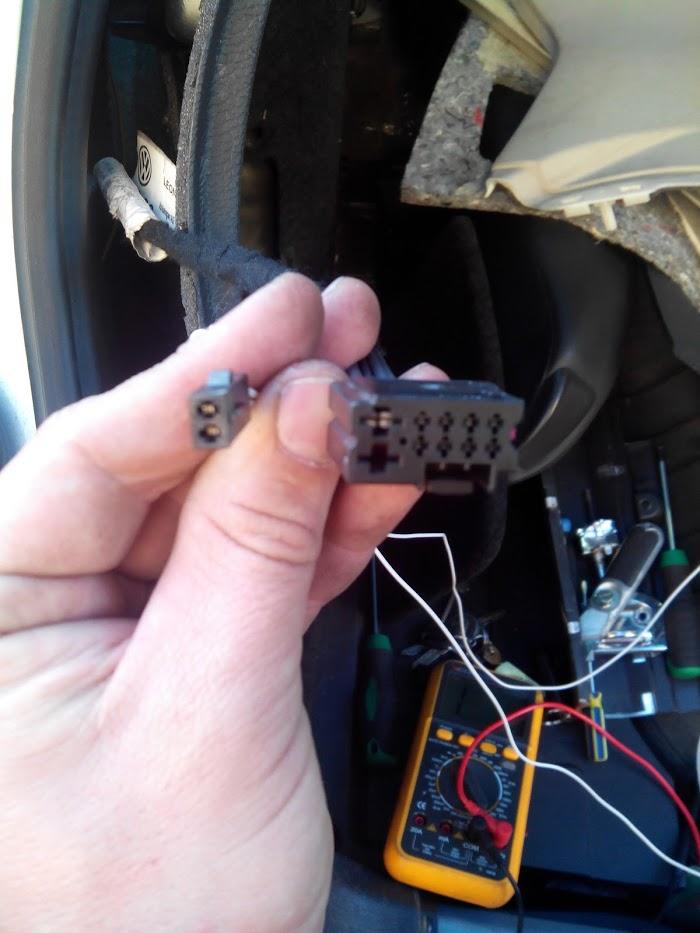

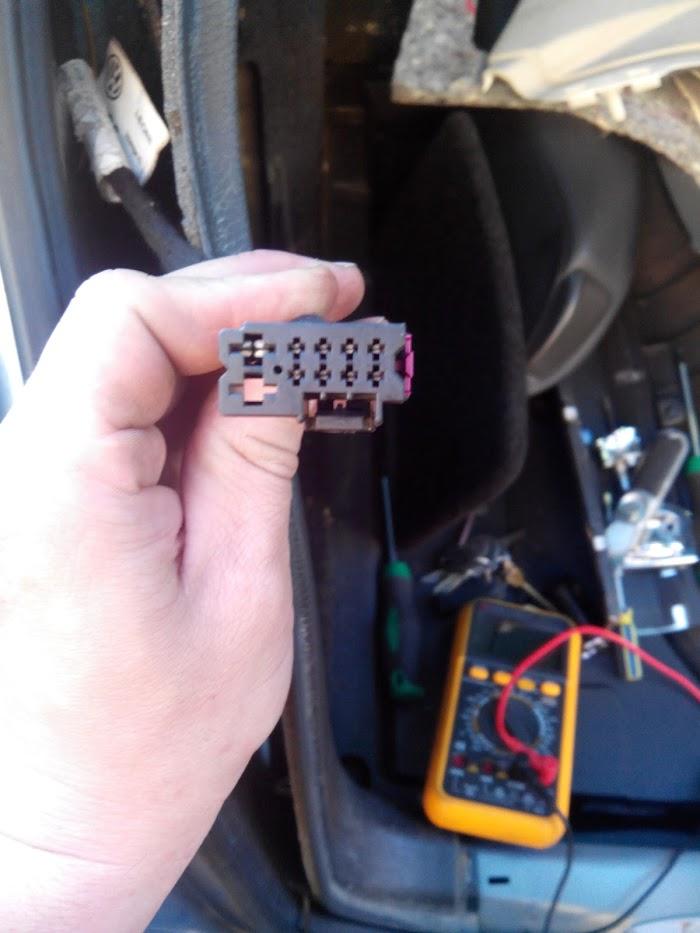

    В моем же случае тащим до 10-и пинового разъема жгута двери




    и подключаем согласно схеме




    подключаем, разъем защелкиваем на место и все что разобрали до этого, собираем в обратном порядке



    После всех процедур осталась заключительная - закодировать авто, чтобы оно знало о новинках в бортовой сети

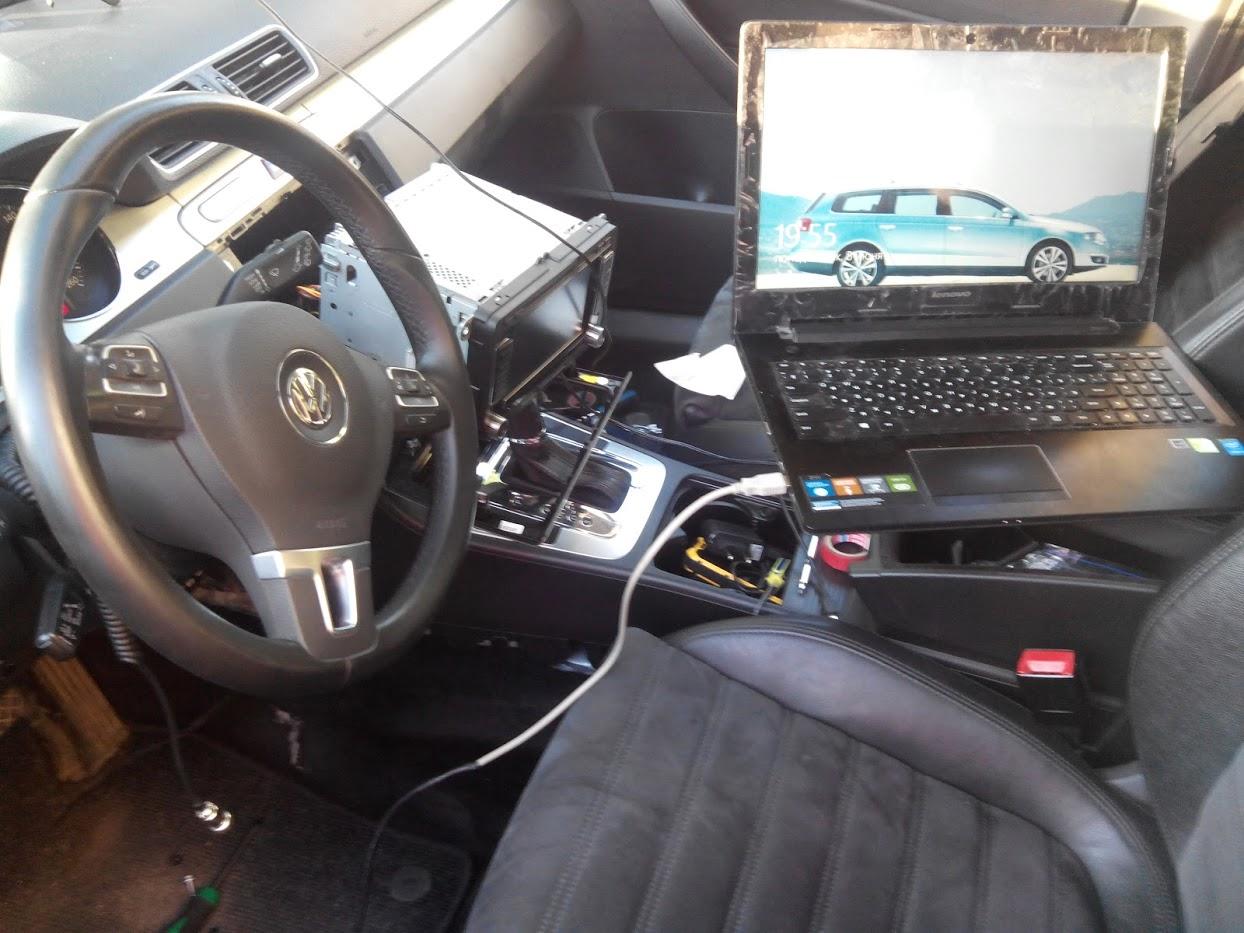

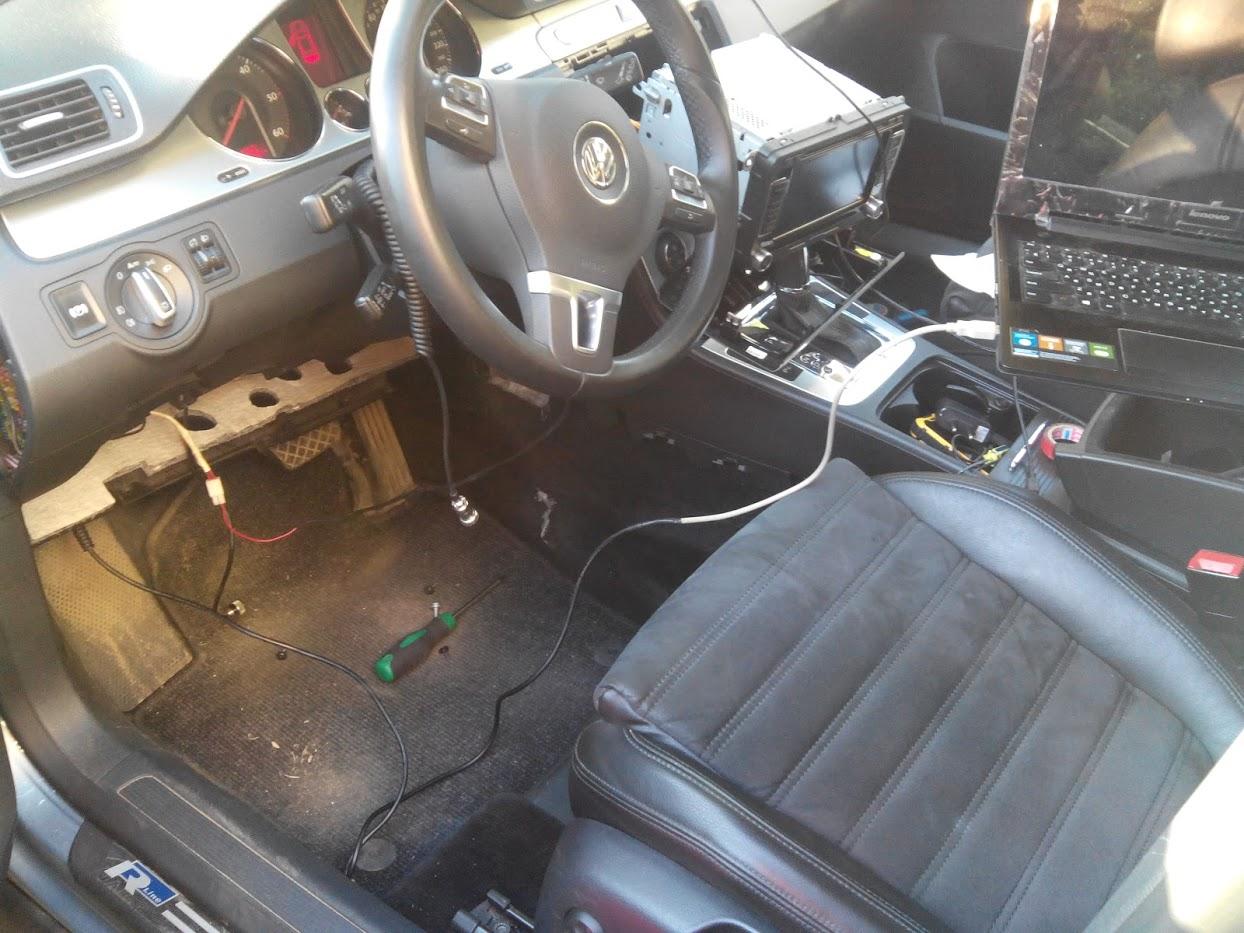

    Подключаемся заходим в 19 блок GATEWAY - список оборудования и ставим галочку на 6С - Камера заднего вида!!!!

    Блок видится в машине:

    Контроллер 6C: Камера задн. вида Описания: 5N0-907-441.clb Номер детали SW: 3C9 907 441 HW: 3C9 907 441
    Компонент:: J772__Rearview 0020
    Ревизия: 00H08000 Номер лицензии: 525PA8-J050636
    Кодировка: 0020007
    Код сервиса:: WSC 05311 000 00000
    VCID: E8D52FD0DBC5F55EBC3-80BD


    Ошибок не найдено.
    Все счастливы, особенно водитель

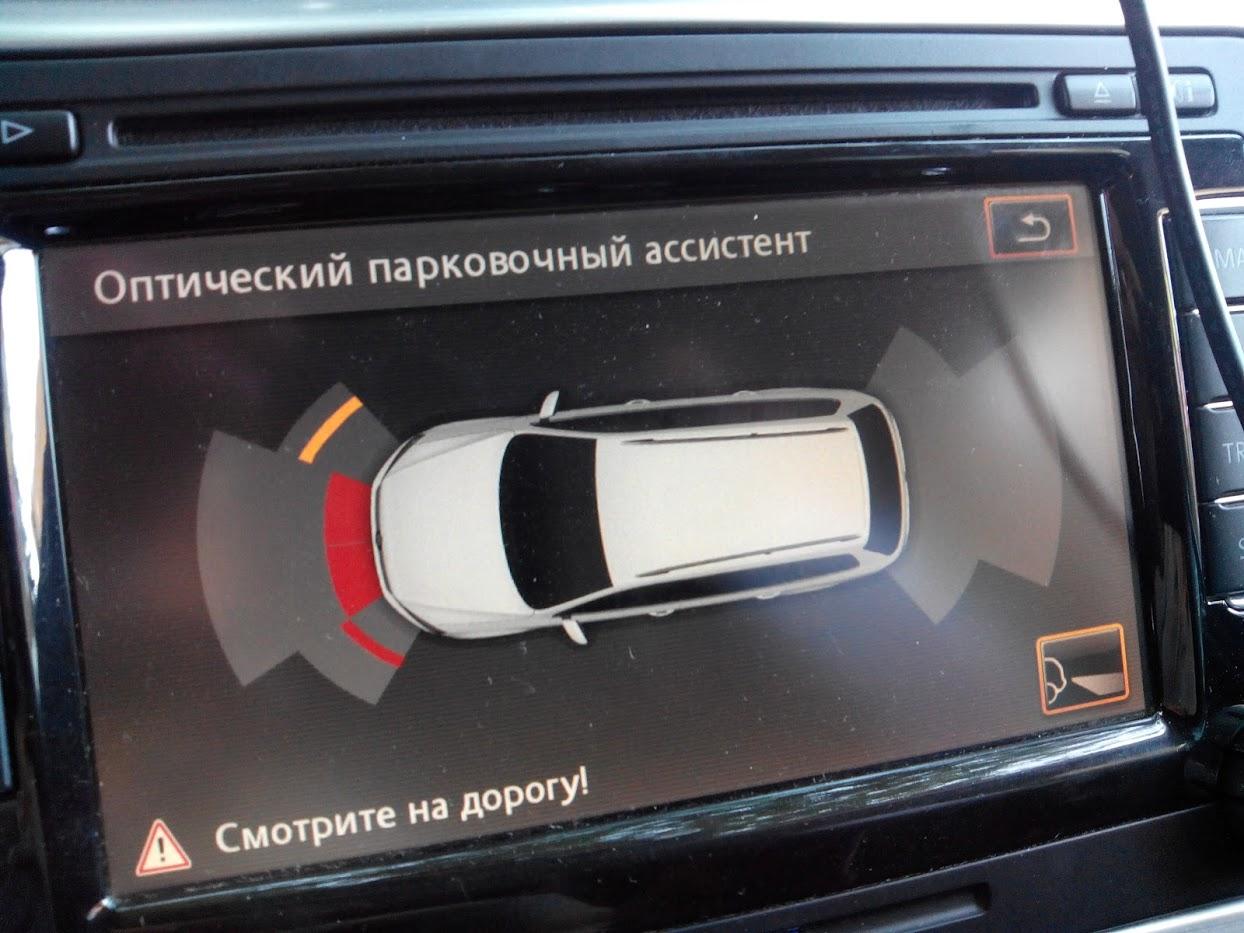

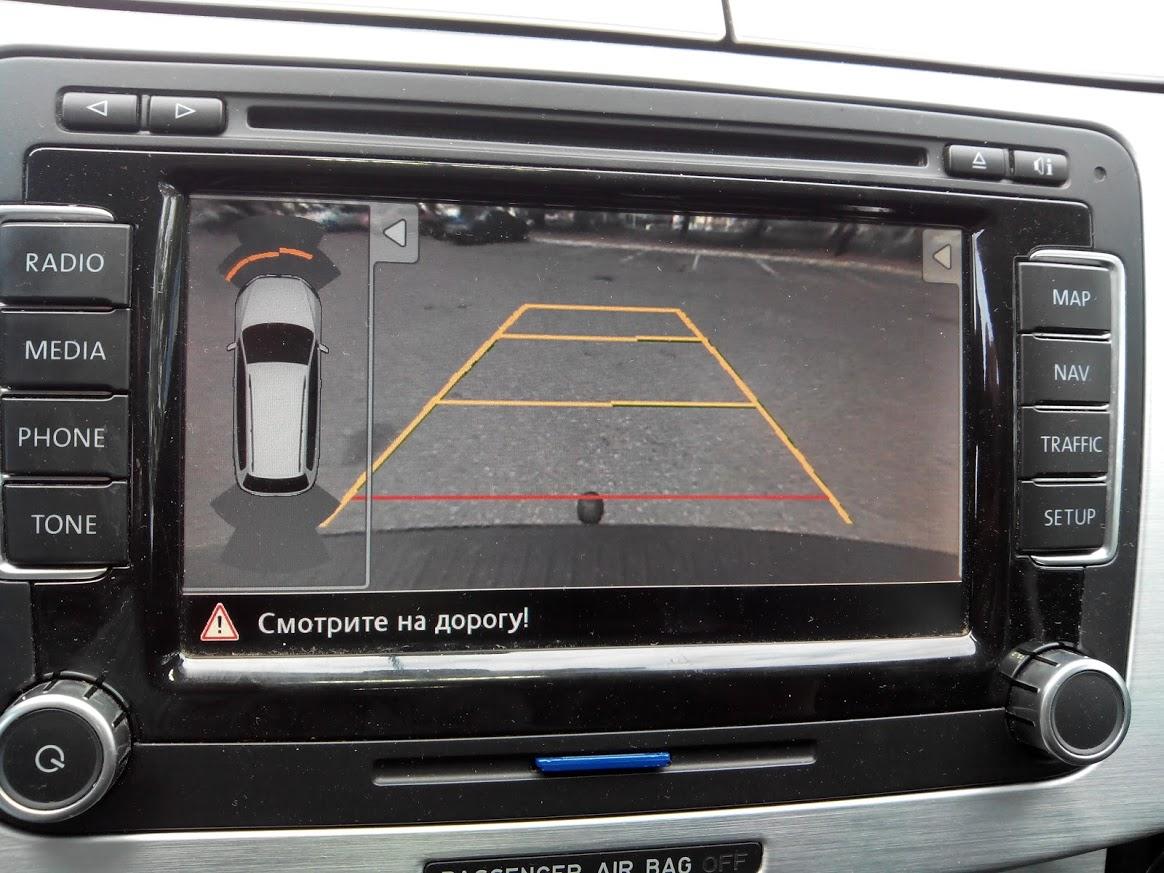

    Фото в машине:








    Сегодня доделал что хотел

    Спасибо за консультацию клубню Pashustic (B6club), нужно было еще закодировать и блок парктроников, он же не знал что ему в помощь поставили камеру заднего вида. Теперь ему будет проще жить.

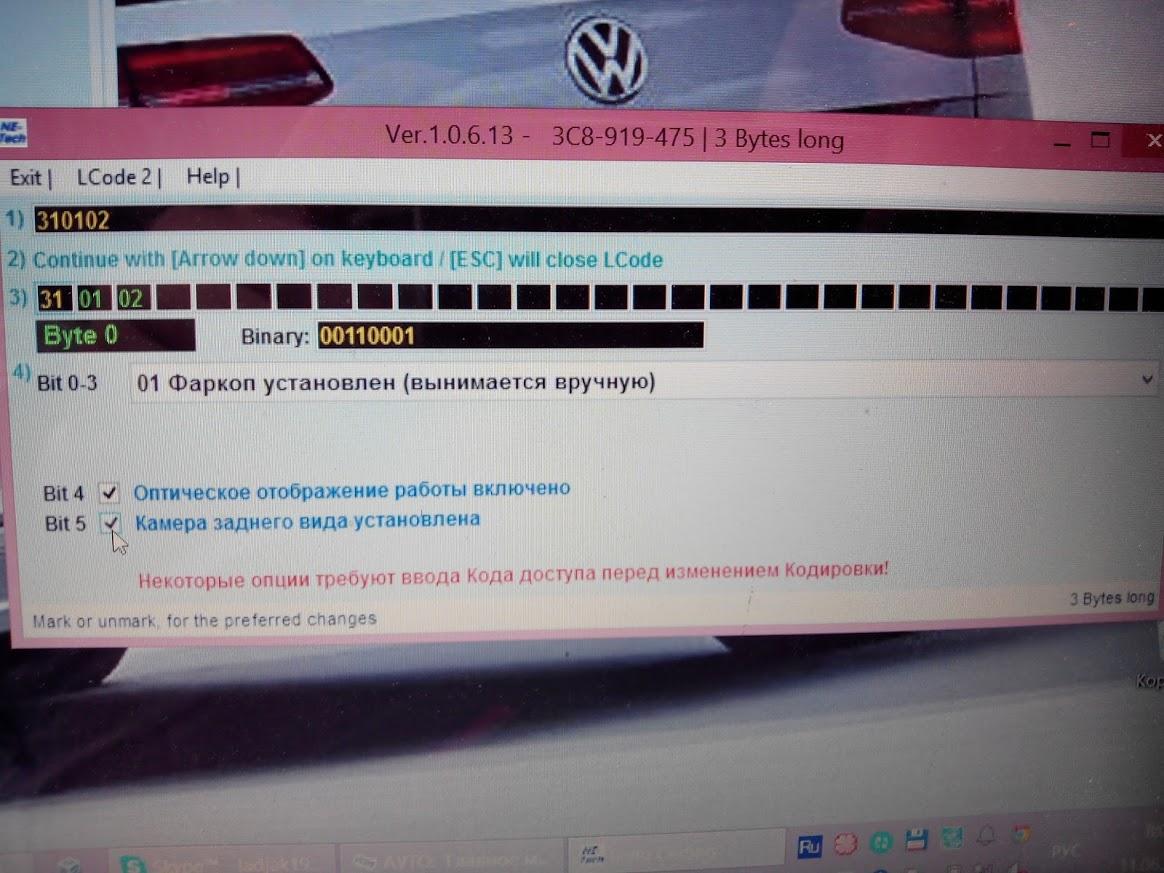

    Значится ставим галочку тут :

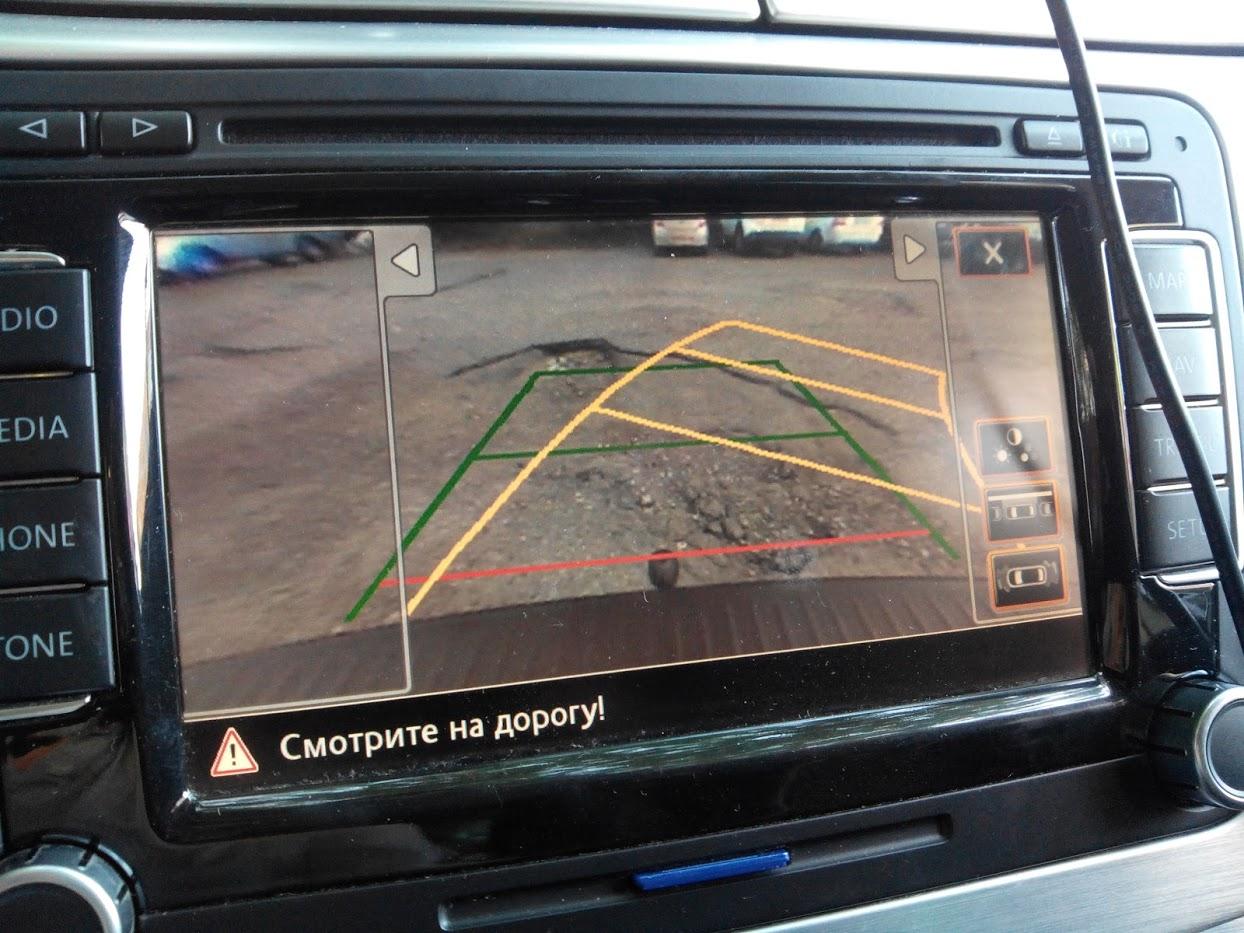

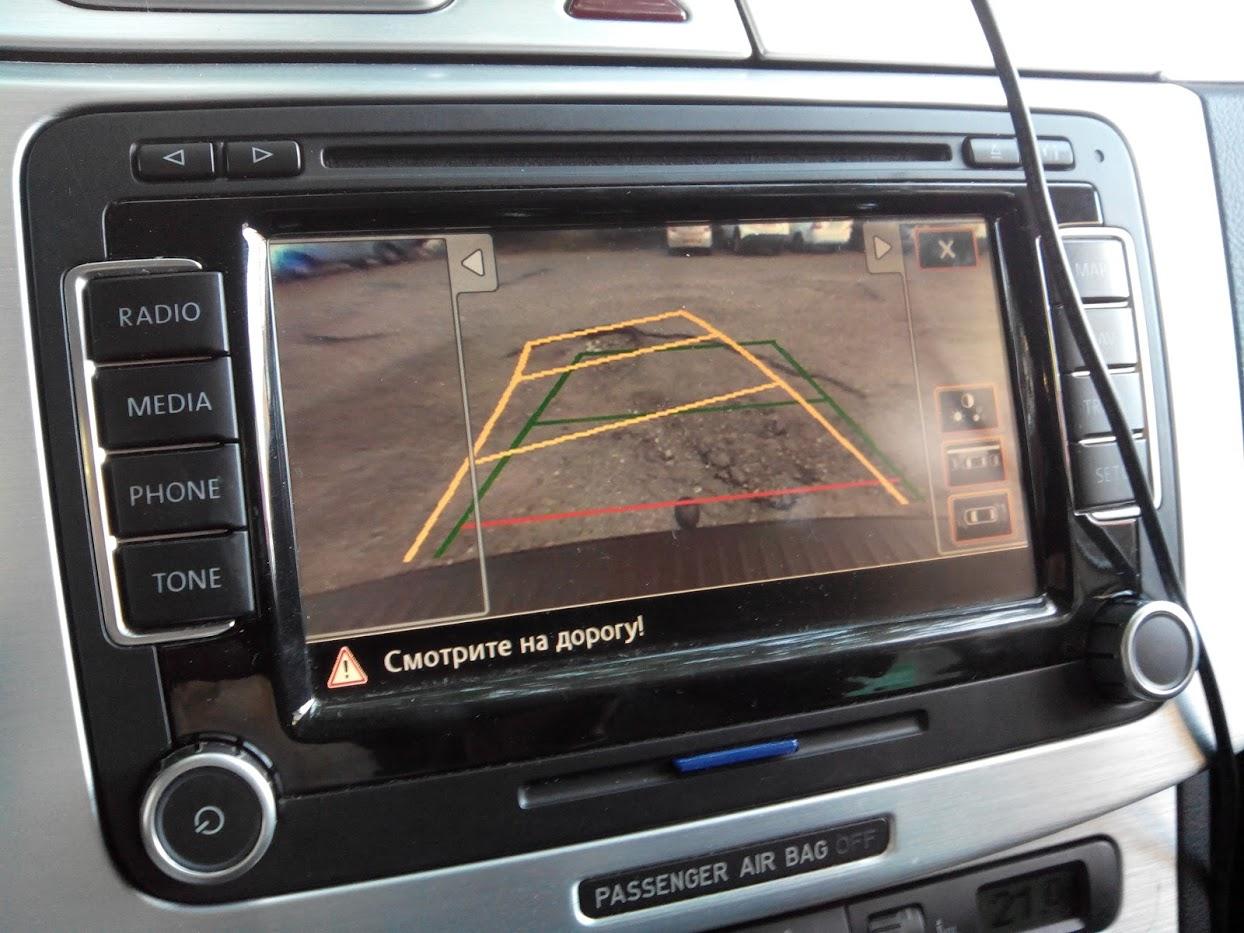

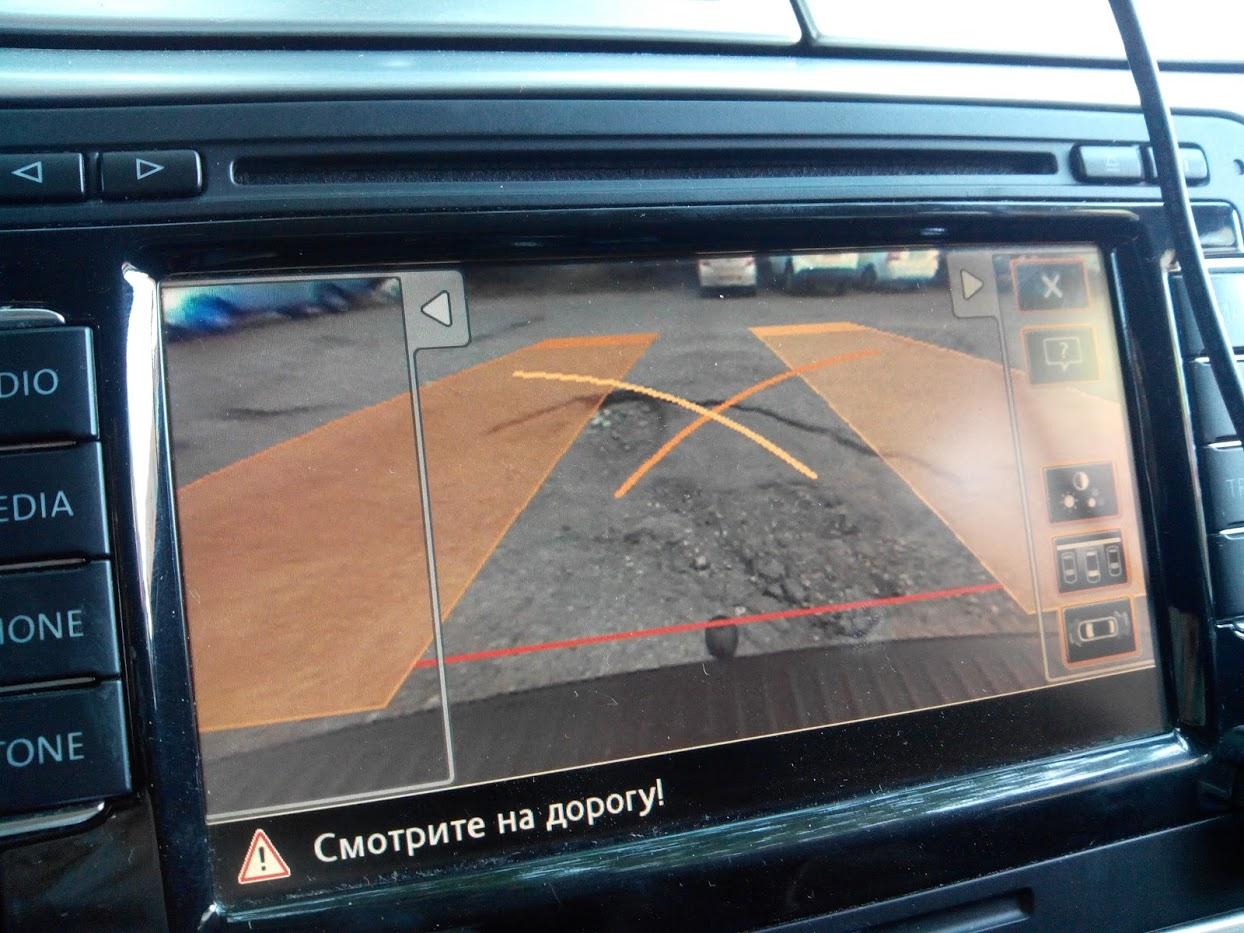

    и при включении задней получаем что и хотелось, а именно картинку с камеры и информацию с парктроников в левой части экрана:



    Все с камерой закончено
