Ремонт внешнего заднего фонаря на универсале (габариты + поворотники)... отчёт
  1. #1
    Phaeton Аватар для kazbich2004
    Регистрация
    27.09.2006
    Адрес
    26 RUS
    Сообщений
    3,439
    Спасибо +
    Получено: 264
    Отправлено: 31

    7 Вы не можете благодарить!

    По умолчанию Ремонт внешнего заднего фонаря на универсале (габариты + поворотники)... отчёт

    Проблема..
    Часть диодов габарита и поворотника не горит!
    Название: 05.JPG
Просмотров: 879

Размер: 35.7 Кб



    Коротко о конструкции...
    Светодиодов там 20 шт (двухцветные они).
    Габариты - 5 групп (секций) по 4 диода. Группы соединены параллельно.
    Повороты - 3 группы (секции) по 7 шт в 2-х и 6 в третьей. Группы соединены последовательно.

    Фонарь не разборный, стекло отсоединить практически не возможно (кривое оно и по отзывам, кто пробовал - ломается).
    Было принято решение - пилить ! Процесс не сложный

    Распиливаем, откручиваем болты
    Название: 01.JPG
Просмотров: 976

Размер: 85.5 Кб

    Внутренности
    Название: 02.JPG
Просмотров: 932

Размер: 117.3 Кб Название: 03.JPG
Просмотров: 905

Размер: 84.1 Кб

    Вот и колечко с диодами
    Название: 04.JPG
Просмотров: 937

Размер: 59.7 Кб


    Проверка показала, что проблема в диодах.. (возможно пропаять все по новой ..), но было решено их заменить все!
    Есть только ОДИН вариант этих диодов (скорее всего они и стоят в фонарях), это Osram LAY T67B-T2V1-1-1+U2V2-45
    Название: LAY T67B-T2V1-1-1+U2V2-45.jpg
Просмотров: 916

Размер: 14.3 Кб

    Были заказаны.. (по 32 руб за штуку в ЮЕ-Интернейшнл)

    Диоды были перепаяны... (не сам паял... там очень тонкая пайка, паял знакомый по ремонту сотовых телефонов, пол-часа на каждый фонарь ушло у него)

    Затем спайка (сварка тепловым феном и жгутиком, тип пластика ABS) фонаря обратно
    Вот спаянный
    Название: image2.JPG
Просмотров: 964

Размер: 116.7 Кб

    .. и фанари светят как новые !!
    Последний раз редактировалось kazbich2004; 24.04.2015 в 13:46.
    B6 2009/Variant 2.0TDI CR CBAB, DSG6 Webasto-TTVevo / 2-я АКБ /ACC+FollowToStop+Front Assist /Nivomat/ Alcantara+Full Electro / / TPMS/Chip ZIPtuning-stage1+DPF off +EGR off


  2. #2
    Всем Перцам - Перец Клуба! Аватар для zrm35
    Регистрация
    21.05.2008
    Адрес
    Россия, Вологда
    Возраст
    40
    Сообщений
    17,856
    Спасибо +
    Получено: 1,966
    Отправлено: 2,610

    0 Вы не можете благодарить!

    По умолчанию

    kazbich2004, Спасибо ...
    VW Passat B5 Variant, 2000, ARG, МКПП - Был, VW Passat B6 Variant, 2009, CBAB, МКПП, no DPF, webasto TTE - есть

  3. #3
    Passat Аватар для BOBAN B5
    Регистрация
    03.06.2008
    Адрес
    Ленинград, Санкт-Петербург
    Возраст
    50
    Сообщений
    1,270
    Спасибо +
    Получено: 149
    Отправлено: 1,936

    1 Вы не можете благодарить!

    По умолчанию

    kazbich2004, Молодец, спасибо за отчет. Лишний раз убеждаюсь, что все современные автомобили сделаны одноразовыми игрушками.
    PASSAT B3 VARIANT 1991 1.8i AAM, PASSAT B4 VARIANT 1994 1.8i ABS -> проданы
    PASSAT B5 VARIANT 1998 1.8i ADR+ГБО -> продан ->
    PASSAT B6 VARIANT 2008 2.0 BMP

  4. #4
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,272
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Хорошо когда есть кто спаять и сварит...а так самому хрен сделаешь. Проще новый купить так-то
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  5. #5
    Модератор Аватар для Vasilich
    Регистрация
    06.10.2004
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    32
    Сообщений
    32,329
    Записей в дневнике
    1
    Спасибо +
    Получено: 964
    Отправлено: 1,472

    0 Вы не можете благодарить!

    По умолчанию

    А чем так аккуратно разрезать?
    B5 1.9 TDI -> B5.5 1.9 TDI -> B6 2.0 TDI -> B7 Alltrack 2.0 TSI

  6. #6
    Golf Аватар для 3D_max
    Регистрация
    08.11.2010
    Адрес
    Сургут
    Возраст
    26
    Сообщений
    831
    Спасибо +
    Получено: 18
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Vasilich Посмотреть сообщение
    А чем так аккуратно разрезать?
    мини дрель
    B6 2.0 FSI BVX 2007 6МКПП 4 motion

  7. #7
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от 3D_max Посмотреть сообщение
    мини дрель
    дремель, оч. мне ндравится им "курочить"
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  8. #8
    Всем Перцам - Перец Клуба! Аватар для zrm35
    Регистрация
    21.05.2008
    Адрес
    Россия, Вологда
    Возраст
    40
    Сообщений
    17,856
    Спасибо +
    Получено: 1,966
    Отправлено: 2,610

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ladjak Посмотреть сообщение
    дремель, оч. мне ндравится им "курочить"
    тоже хочу купить ... осталось побороть "пресноводное"
    VW Passat B5 Variant, 2000, ARG, МКПП - Был, VW Passat B6 Variant, 2009, CBAB, МКПП, no DPF, webasto TTE - есть

  9. #9
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,272
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ladjak Посмотреть сообщение
    дремель, оч. мне ндравится им "курочить"
    Еще бы он стоил не 15 штук...
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  10. #10
    Партнер Клуба Аватар для Арииц
    Регистрация
    23.05.2008
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    36
    Сообщений
    2,020
    Записей в дневнике
    20
    Спасибо +
    Получено: 59
    Отправлено: 408

    0 Вы не можете благодарить!

    По умолчанию

    kazbich2004, отличный отчет! Все понятно! У меня как раз тоже габарит стал козлить. Гирлянды такой нет, но одна секция габаритов периодически тухнет. Стукнешь по фонарю и все работает!

  11. #11
    Редиска зеленая Аватар для Kimi
    Регистрация
    24.09.2009
    Адрес
    Petrozavodsk, Karelia, всё ещё Russian Federation ;)
    Возраст
    42
    Сообщений
    23,333
    Спасибо +
    Получено: 503
    Отправлено: 485

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от kazbich2004 Посмотреть сообщение
    жгутиком, тип пластика ABS
    и насадку такую где купить все же ?)

  12. #12
    Phaeton Аватар для kazbich2004
    Регистрация
    27.09.2006
    Адрес
    26 RUS
    Сообщений
    3,439
    Спасибо +
    Получено: 264
    Отправлено: 31

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Vasilich Посмотреть сообщение
    А чем так аккуратно разрезать?
    Цитата Сообщение от 3D_max Посмотреть сообщение
    мини дрель
    Не.. не мини дрель Мультитулс (Multi Tools)
    У меня конкретно эта модель. Но их много есть разных фирм.
    Название: meltitools.JPG
Просмотров: 848

Размер: 17.3 Кб
    Удобный и нужный в хозяйстве.. !! Покупал не для авто. Принцип пилы, только ход туда-сюда около 2..3 мм.
    ... Штроба в стене узкая, в штробе трубопровод пластиковый... потек стык, надо разрезать и поставить муфту.. ЧЕМ резать ??
    Уже собирался выламывать всю трубу. Но вот подсказали про этот инструмент.
    У него головка вибрирует туда-сюда около 2мм. Куча насадок.. Им отпилил трубу в штробе за 30 сек
    И в плитке вырезал сложные фигурки.. И болты отпиливал в трудных местах

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Еще бы он стоил не 15 штук..
    Или 2000 или 3000 (не помню уже.. давно покупал)

    --- Добавлено чуть позже ---

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Хорошо когда есть кто спаять и сварит...а так самому хрен сделаешь.
    Резал и обратно сваривал сам..
    Диоды..да, не сам
    B6 2009/Variant 2.0TDI CR CBAB, DSG6 Webasto-TTVevo / 2-я АКБ /ACC+FollowToStop+Front Assist /Nivomat/ Alcantara+Full Electro / / TPMS/Chip ZIPtuning-stage1+DPF off +EGR off


  13. #13
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,272
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    kazbich2004, http://ryobionline.ru/desktops/mac/m...-rmt200-s.html
    4100р. Вменяемо
    Фару ты им же резал?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  14. #14
    Phaeton Аватар для kazbich2004
    Регистрация
    27.09.2006
    Адрес
    26 RUS
    Сообщений
    3,439
    Спасибо +
    Получено: 264
    Отправлено: 31

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Проще новый купить так-то
    5600 в exist...
    А так 32 руб х 20 = 640 руб. (без учета расходов на разборку-сборку -пайку). Но тут уже кто как может..

    --- Добавлено чуть позже ---

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Фару ты им же резал?
    Да.. им-же. Приятно резать даже... Удобно и просто и качественно. И не только для авто !!

    --- Добавлено чуть позже ---

    Добавил фотку спаянного фонаря в первый пост.
    B6 2009/Variant 2.0TDI CR CBAB, DSG6 Webasto-TTVevo / 2-я АКБ /ACC+FollowToStop+Front Assist /Nivomat/ Alcantara+Full Electro / / TPMS/Chip ZIPtuning-stage1+DPF off +EGR off


  15. #15
    Модератор Аватар для Vasilich
    Регистрация
    06.10.2004
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    32
    Сообщений
    32,329
    Записей в дневнике
    1
    Спасибо +
    Получено: 964
    Отправлено: 1,472

    0 Вы не можете благодарить!

    По умолчанию

    kazbich2004, а какой насадкой?
    B5 1.9 TDI -> B5.5 1.9 TDI -> B6 2.0 TDI -> B7 Alltrack 2.0 TSI

  16. #16
    Phaeton Аватар для kazbich2004
    Регистрация
    27.09.2006
    Адрес
    26 RUS
    Сообщений
    3,439
    Спасибо +
    Получено: 264
    Отправлено: 31

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Vasilich Посмотреть сообщение
    а какой насадкой?
    Я пилил полукругом.. Удобней всего им.
    Я докупал насадки еще.. у меня кроме, что в комплекте еще штук 5 Makit-овских разных..
    B6 2009/Variant 2.0TDI CR CBAB, DSG6 Webasto-TTVevo / 2-я АКБ /ACC+FollowToStop+Front Assist /Nivomat/ Alcantara+Full Electro / / TPMS/Chip ZIPtuning-stage1+DPF off +EGR off


  17. #17
    Партнер Клуба Аватар для Арииц
    Регистрация
    23.05.2008
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    36
    Сообщений
    2,020
    Записей в дневнике
    20
    Спасибо +
    Получено: 59
    Отправлено: 408

    0 Вы не можете благодарить!

    По умолчанию

    kazbich2004, сам фонарь легко с кузова снимать? Он на защелках + винт? Защелки хрупкие?

  18. #18
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Еще бы он стоил не 15 штук...

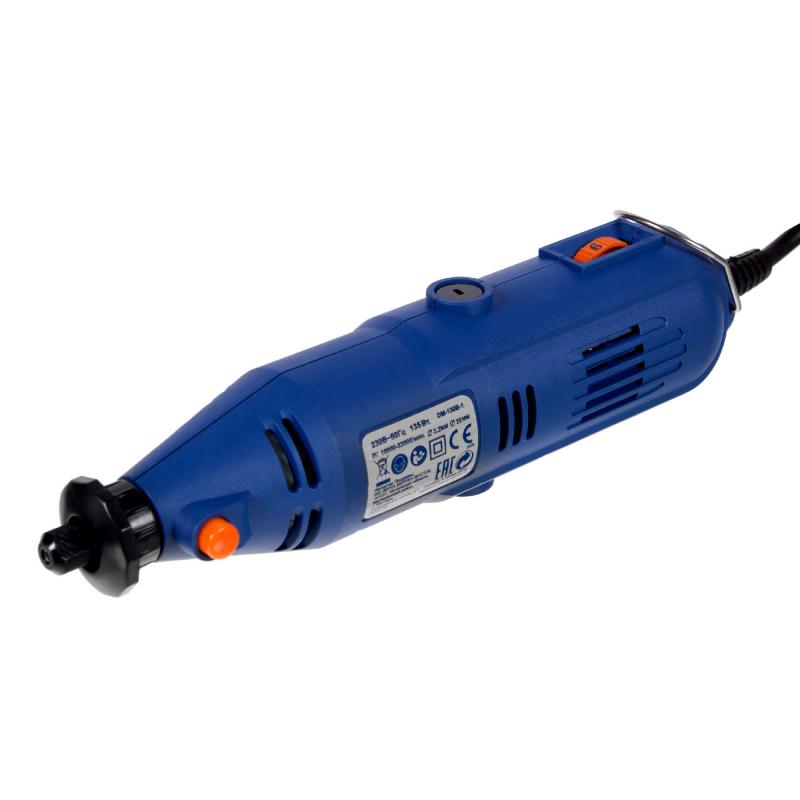

    я не запаривался на брэдн, взял в ЛеРуле за 2р с копейками и доволен как слон

    вот -
    http://leroymerlin.ru/catalogue/inst...ovki/12261865/



    3134р
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  19. #19
    Phaeton Аватар для kazbich2004
    Регистрация
    27.09.2006
    Адрес
    26 RUS
    Сообщений
    3,439
    Спасибо +
    Получено: 264
    Отправлено: 31

    1 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Арииц Посмотреть сообщение
    сам фонарь легко с кузова снимать? Он на защелках + винт? Защелки хрупкие?
    Фонарь задний снять.. наверное нет на машине более простого снятия (аналогичного по размеру) агрегата
    В проёме вынимаем заглушку пластиковую боковую. Под ней гайка пластиковая (кстати..болт этой гайки регулируемый ! для регулировки зазоров фонарая в проёме кузова), откручиваем эту гайку.
    С другой стороны (та что сбоку авто) поддеваем, там 2 защелки (я пластиковой лопаткой)
    Название: 06.JPG
Просмотров: 841

Размер: 38.3 Кб

    и вынимаем фонарь (отсоединяя разъём)
    B6 2009/Variant 2.0TDI CR CBAB, DSG6 Webasto-TTVevo / 2-я АКБ /ACC+FollowToStop+Front Assist /Nivomat/ Alcantara+Full Electro / / TPMS/Chip ZIPtuning-stage1+DPF off +EGR off


  20. #20
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от kazbich2004 Посмотреть сообщение
    С другой стороны (та что сбоку авто) поддеваем, там 2 защелки (я пластиковой лопаткой)
    а я вот одну подломал
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

Страница 1 из 2 12 ПоследняяПоследняя

Похожие темы

  1. Ответов: 12
    Последнее сообщение: 21.04.2010, 21:31
  2. Снятие заднего фонаря на универсале
    от jurij_83 в разделе Архив 2009г.
    Ответов: 8
    Последнее сообщение: 19.10.2009, 23:08
  3. Мутное стекло заднего фонаря
    от Деша в разделе Архив 2007г.
    Ответов: 6
    Последнее сообщение: 19.11.2007, 18:22
  4. Ремонт электродвигателя заднего омывателя
    от Корефан в разделе Архив 2006г.
    Ответов: 3
    Последнее сообщение: 09.04.2006, 12:24
  5. Ответов: 12
    Последнее сообщение: 15.03.2006, 10:45

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
