    Восклицание VW Sound System for Passat B6

    В общем дурная голова рукам покоя не дает

    Начитавшись на формах про инсталяции различных систем: DynAudio и ..........
    Пару ссылочек:
    1. Отчетик с Passat-club от ZZZhuk
    2. Отчетик от белорусских братьев - тыдыщь
    3. Номерочки пинов - тынц
    4. Сборник инфы по разъемам для VAG - тынц (последняя цифра в адресе можно менять с 2 до 6, нам нужен 4-й)

    Надумал и у себя что нить замутить , на данный момент дома завалялся штатный усь, который я решил пока внедрить в авто.


    Акустика пока остается штатная-простая, но потом думаю махнуть на комплект или от DynAudio или что нить другого производителя.

    Итак что есть и что уже прикупил:
    1. Усилитель 3C0 033 456
    2. 1K0 035 883C - платформа усилителя

    3. 3C0 035 933 - кронштейн платформы
    едет
    4. N 909 460 01 - клопы для установки платформы(2 шт)
    едет
    5. N 908 170 03 - саморезы для клопов(2шт)

    6. N 015 082 10 - гайки крепления кронштейна(2шт)
    возьму пару обычных М6
    7. N 906 674 02 - болты для крепления платформы к кронштейну и усилителя(4шт)
    не стал заказывать, взял из заначки от стоек(сетевое оборудование, там как как раз под 6-ти гранник ключ)

    8. 3C0 971 813 9B9 - декоративная крышка усилителя



    Вот так выглядит в собранном виде:




    Далее нам потребуется проводка. Тут 2 варианта:
    1. Купить штатный или изготовленный комплект для подключения, стоимость от 150$ это что я видел
    2. Смотать/изготовить комплект подключения самому.

    Я выбрал 2-й вариант.

    Что тут потребуется:
    1. Разъемы в сам усилетель. Их 2 штуки: серый (1J0 962 624A) и зеленый (1J0 962 623B) (это для данного усилителя).
    а так же пины для него:

    Пины:
    N103 358 07 - тонкие пины-мамы в эти разъемы. Понадобится: 20 - выходы на динамики, 8 - входы с головного устройства, 2 - кан-шина, 4 - питание = итого 34 шт. Можно было взять обжатые ремонтные комплекты, но дораха.
    N906 844 05 - толстые пины-мамы в эти разъемы для питания - 2 шт.




    2. Разъем коричневый в квадлок - выход с ГУ на усилитель 3B7 035 447

    е

    3. Ремонтные провода или я купил пины для обжимки проводов.
    4. Сами провода: акустические и монтажные.
    Акустический кабель. Взял чуть потолще чем в штате - 2*0,75 (красно/черный) разницы с прозрачным особо нет, только ценник чутка
    Монтажные провода. Тут посложнее: или как варик купить разноцветных или на разборку съездить и что нить отрезать . Провода нужны 0,5/1,0/1,5мм

    ___________________________________________________________________________________________________________

    Делаем проводку

    1. От ГУ до усилка.

    Нам понадобится 10 проводов (8 в коричневый разъем + 2 CAN-шина).
    Can-шину подпаиваем к 9 и 10 пинам черного разъема головы. 2*0,35 или 2*0,5мм
    8 проводов обжимаем пинами N 906 844 05 (ремонтный провод 000 979 133 Е) 8*0,5мм
    ответные части в разъеме усилителя обжимаем пинами N 103 358 07



    Схема подключения.

    8-пин ГУ <-> серый разъем пин - 14
    4-пин ГУ <-> серый разъем пин - 15
    5-пин ГУ <-> серый разъем пин - 17
    1-пин ГУ <-> серый разъем пин - 18
    7-пин ГУ <-> серый разъем пин - 20
    3-пин ГУ <-> серый разъем пин - 21
    6-пин ГУ <-> серый разъем пин - 23
    2-пин ГУ <-> серый разъем пин - 24

    Can-шина

    9-пин L - пин ГУ <-> зеленый разъем пин - 1
    10- пин L+ пин ГУ <-> зеленый разъем пин - 4


    Поход на разборку был удачным
    Пополнил запасы цветных проводов




    Ну и начал изготовление проводки от ГУ к усилителю





    Подрежу и вторую сторону пропиную на месте а так примерно "хвост" 220-240см

    Протягиваем вдоль центрального тоннеля




    2. Проводка от Усилителя к динамикам в дверях:

    НЧ - низкие частоты или сабвуфер предлагают использовать для них провода с сечением 1,5мм
    СЧ - средние частоты (только в передних дверях) предлагают использовать для них провода с сечением 1,0мм
    ВЧ - высокие частоты или пищалки предлагают использовать для них провода с сечением 1,0мм

    в разъемах стоек народ использовал контакты так:
    23/24 перед+ зад, штатно от ГУ (перепиновывают для усилка под НЧ)
    25/26 зад
    27/28 перед + зад

    Левая передняя дверь:

    2 пин зеленый разъем <-> -СЧ
    3 пин зеленый разъем <-> +СЧ
    6 пин зеленый разъем <-> -ВЧ
    9 пин зеленый разъем <-> +ВЧ
    8 пин серый разъем <-> -НЧ
    9 пин серый разъем <-> +НЧ

    Левая задняя дверь:

    1 пин серый разъем <-> +ВЧ
    4 пин серый разъем <-> +НЧ
    7 пин серый разъем <-> -ВЧ
    10 пин серый разъем <-> -НЧ

    Правая задняя дверь:

    2 пин серый разъем <-> -НЧ
    3 пин серый разъем <-> +НЧ
    5 пин серый разъем <-> -ВЧ
    6 пин серый разъем <-> +ВЧ

    Правая передняя дверь:

    11 пин серый разъем <-> -СЧ
    12 пин серый разъем <-> +СЧ
    11 пин зеленый разъем <-> +НЧ
    12 пин зеленый разъем <-> -НЧ
    15 пин зеленый разъем <-> +ВЧ
    18 пин зеленый разъем <-> -ВЧ



    продолжение следует не получается писать быстро
    Последний раз редактировалось ladjak; 20.11.2014 в 00:25.
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  2. #2
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,265
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Посмотрел и вспомнил - мне надо свой усилок на фронт под седлом прикрутить, а то так и висит на проводах

    --- Добавлено чуть позже ---

    Цитата Сообщение от ladjak Посмотреть сообщение
    2. 1K0 035 883C - платформа усилителя
    А ты можешь ее замерить во всех размерах? Конкретно внутри. Думаю такую же хрень купить и свой Полк туда приколхозить
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  3. #3
    Touareg Аватар для Headache
    Регистрация
    21.07.2006
    Адрес
    Город-Герой-Минск
    Возраст
    33
    Сообщений
    2,505
    Спасибо +
    Получено: 15
    Отправлено: 29

    0 Вы не можете благодарить!

    По умолчанию

    А где штатный усь стоит?
    B6 2009 турботрактор СВАВ DSG КК#350

  4. #4
    Знатный Перец Клуба VW Passat B5! Аватар для boss181
    Регистрация
    26.02.2007
    Адрес
    Москва, Моск. обл. Троицк
    Возраст
    34
    Сообщений
    5,799
    Записей в дневнике
    13
    Спасибо +
    Получено: 310
    Отправлено: 116

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Headache Посмотреть сообщение
    А где штатный усь стоит?
    под сидухой наезника )
    Passat B6 Variant 2007 2.0TDI BKP DSG6 RNS510+Саб. Oo oO Макс aka boss181
    ПРОДАМ новый Маховик для DSG6 - 24 т.р.

  5. #5
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    А ты можешь ее замерить во всех размерах? Конкретно внутри. Думаю такую же хрень купить и свой Полк туда приколхозить
    Вань не вопрос зделаю, только еще кронштейн нада к платформе
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  6. #6
    Passat Аватар для BOBAN B5
    Регистрация
    03.06.2008
    Адрес
    Ленинград, Санкт-Петербург
    Возраст
    50
    Сообщений
    1,270
    Спасибо +
    Получено: 149
    Отправлено: 1,936

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Посмотрел и вспомнил - мне надо свой усилок на фронт под седлом прикрутить, а то так и висит на проводах
    Как-то не по феншую у тебя

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Думаю такую же хрень купить и свой Полк туда приколхозить
    Это сейчас у тебя колхоз. Поставишь кронштейн - будет как с завода.
    PASSAT B3 VARIANT 1991 1.8i AAM, PASSAT B4 VARIANT 1994 1.8i ABS -> проданы
    PASSAT B5 VARIANT 1998 1.8i ADR+ГБО -> продан ->
    PASSAT B6 VARIANT 2008 2.0 BMP

  7. #7
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,265
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от BOBAN B5 Посмотреть сообщение
    Как-то не по феншую у тебя
    Нет ничего лучше, чем временно
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  8. #8
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    1 Вы не можете благодарить!

    По умолчанию

    COOLLER,

    Ваня для тебя фотки



    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  9. #9
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,265
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    ladjak, спасибо
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  10. #10
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    запасся проводами с разборки начал понемногу косы плести.

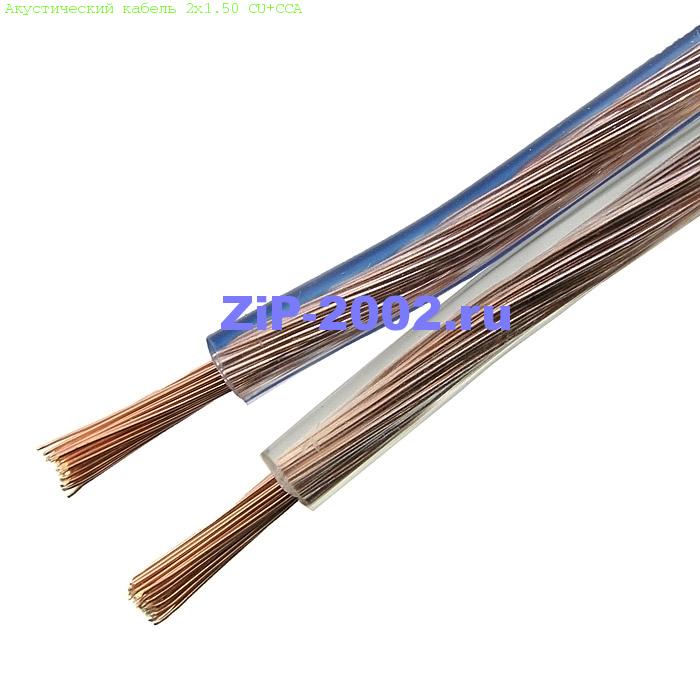

    Акустический заказал
    тынц


    приедет в понедельник
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  11. #11
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,265
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    1,5мм это на пищалки. На миды 2,1 бери. Хотя бы.
    А чем Daxx не угодил? Там бескислородная медь, все дела
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  12. #12
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    1,5мм это на пищалки. На миды 2,1 бери.
    Вань, так в штате 1,5 то за глаза хватает, при том что там вообще монтажный провод, акустический то по параметрам получше будет
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  13. #13
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,265
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ladjak Посмотреть сообщение
    Вань, так в штате 1,5 то за глаза хватает, при том что там вообще монтажный провод, акустический то по параметрам получше будет
    Штат можно вообще не рассматривать
    Я 1,5 клал на пищи, 2,1 на миды и 6 или 8 на саб. Тем толще провод - тем меньше потерь.
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  14. #14
    Знатный Перец Клуба VW Passat B5! Аватар для Squipper
    Регистрация
    17.02.2009
    Адрес
    Россия, Москва ЮАО
    Возраст
    30
    Сообщений
    6,963
    Спасибо +
    Получено: 410
    Отправлено: 98

    0 Вы не можете благодарить!

    По умолчанию

    Вот тут правильные кабели http://chislov.net/2013/11/14/transatlantic-cable/
    СС 2009 2.0 TDI (CBAB), DSG
    Вне форума - Сергей.

  15. #15
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    приехал акустический провод



    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  16. #16
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,265
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    ladjak, будь мужиком блеать, поставь нормальный как тебе предложил Сквиппер
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  17. #17
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, Вань у меня еще нет СВОЕГО атомного реактора

    Кстати 1,5 квадрата родными пинами только-только обжимается (это со стороны усилителя), 2,0 уже не обжал бы
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  18. #18
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,265
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ladjak Посмотреть сообщение
    Кстати 1,5 квадрата родными пинами только-только обжимается (это со стороны усилителя), 2,0 уже не обжал бы
    Я в двери родными 2.1 обжимал

    --- Добавлено чуть позже ---

    Цитата Сообщение от ladjak Посмотреть сообщение
    Вань у меня еще нет СВОЕГО атомного реактора
    Потом докупишь на Ибее
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  19. #19
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Я в двери родными 2.1 обжимал
    не Вань, тут алес, пришлось отверткой заталкивать пин в колодку


    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

  20. #20
    Phaeton Аватар для Bond178
    Регистрация
    24.11.2010
    Адрес
    Санкт-Петербург
    Возраст
    38
    Сообщений
    4,389
    Спасибо +
    Получено: 170
    Отправлено: 285

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    1,5мм это на пищалки. На миды 2,1 бери. Хотя бы.
    А чем Daxx не угодил? Там бескислородная медь, все дела
    в любом ас кабеле бескислородна медь, дело в очистке.
    VW B5 AEB 1.8T авт. 99 USA ПРОДАН VW B5 ATW 1.8T авт. 00 USA, ксенон, ПРОДАН,VW Passat B6 Variant 2.0TDI, 2007 г.в, BMP, 170 л.с.чип,пуля. Есть,в миру-Сергей

Страница 1 из 3 123 ПоследняяПоследняя

Похожие темы

  1. Продам Продам багажник на крышу Thule for Passat B5/B5+
    от Stig08 в разделе Куплю-Продам Прочее
    Ответов: 11
    Последнее сообщение: 11.01.2014, 07:52
  2. Продам Противотуманные фары VAG for Passat B6
    от SpitfireW12 в разделе Куплю-Продам Запчасти
    Ответов: 7
    Последнее сообщение: 11.03.2013, 11:11
  3. Продам усилитель 5K0 035 456 (VW Sound System)
    от filah в разделе Куплю-Продам Автозвук
    Ответов: 5
    Последнее сообщение: 01.09.2010, 23:47
  4. CAR DVD PLAYER for VW PASSAT.... с ebay вот такой.....
    от kazbich2004 в разделе Автозвук
    Ответов: 99
    Последнее сообщение: 25.02.2010, 08:50

Метки этой темы

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
