    По умолчанию ремонт муфта компрессора кондиционера SD7V16 1j0 820 803 A

    Добрый день. Решил поделиться своим опытом так, как не нашел в сети именно по этой модели. Имеется golf 4 1.8T AGU с неработающим кондиционером. Диагностика тестером выявила что сопротивление электромагнитно муфты составляет 0 и при принудительной подачи питания муфта не срабатывает. Ситуация такая, что авто пока что не требуется и он стоит. Решено было попробовать реанимировать муфту и если не получиться то искать на разборках б\у. Описывать как снимать муфту не буду, так как много раз описывалось как заменить подшипник компрессора кондиционера, а это тоже самое. Думаю что такой тип ремонта подойдет все, так как внутри перегореть обмотка не может потому что там все залито очень хорошо))

    После снятия подшипника, там есть еще одно стопорное кольцо которое держит муфту, после снятия последнего нужно открутить два самореза которые держат провод и вот муфта у вас в руках.

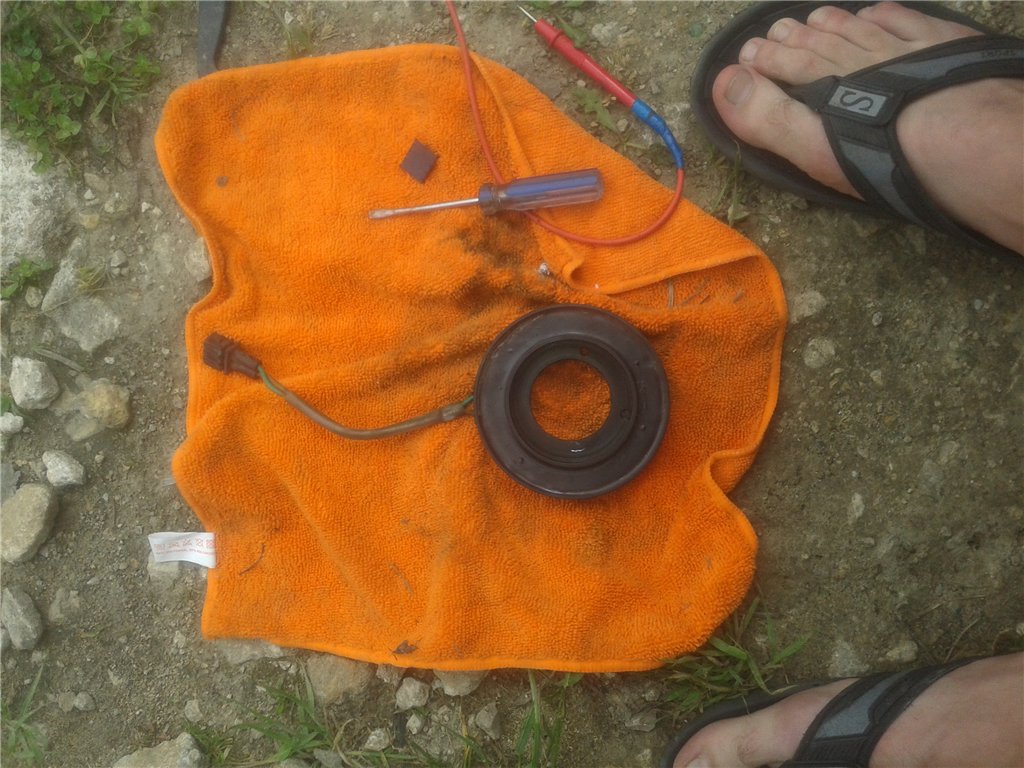

    Аккуратно сбиваем защитный слой, обязательно под 45 градусов что бы вдруг не отрубить проволоку если бить под 90 градусов.

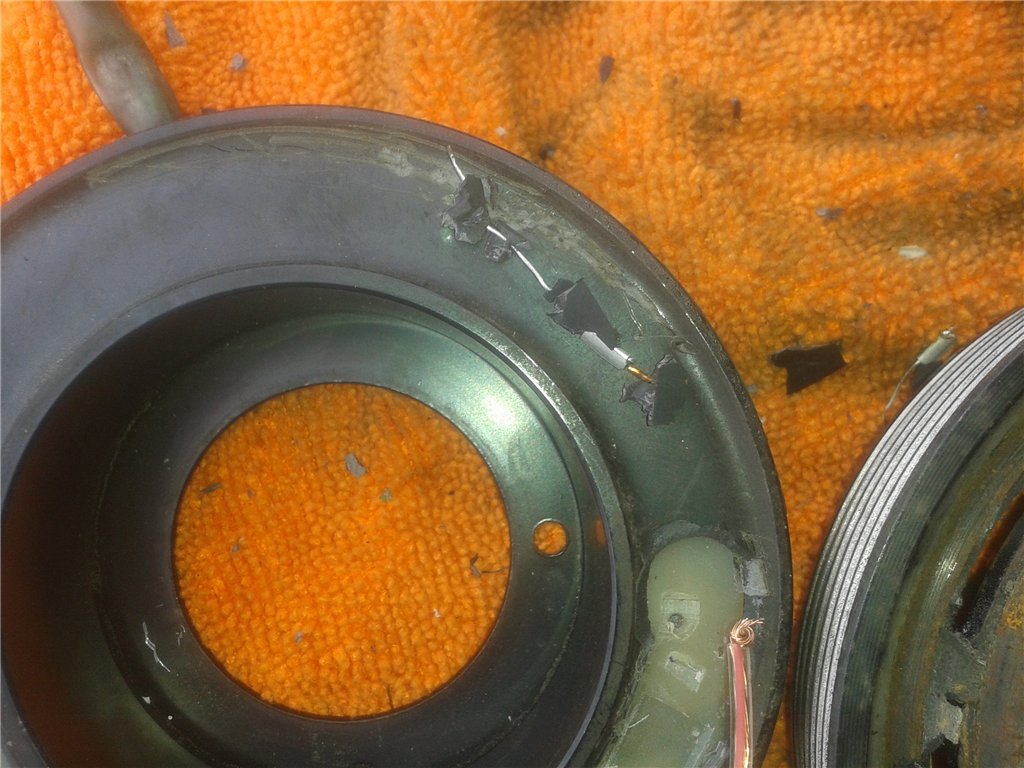

    примерно напротив коннектора будет типа терморезистора, стальная проволока меньшего сечения, вот она и перегорает.

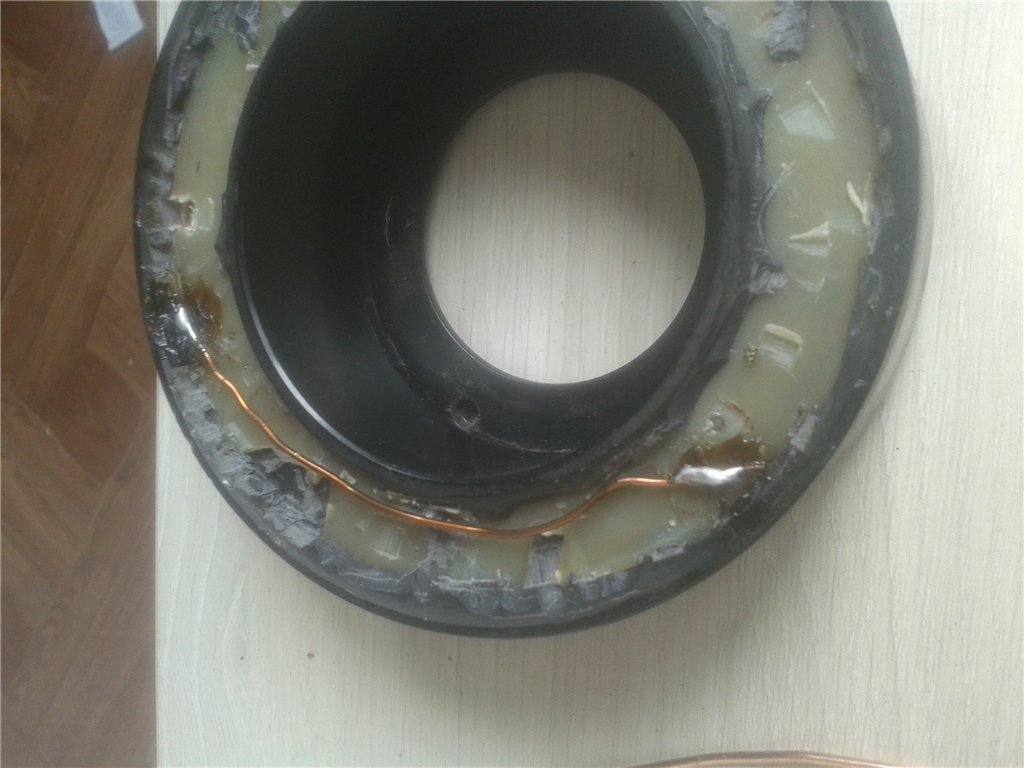

    я решил снять весь защитный слой, но можно не снимать его, а только от начала до конца соединения проволоки. После того как концы показались на ружу проверяем целостность обмотки внутри при помощи прозвона мультимитром от коннектра до конца обмотки. Если оба конца звоняться то все гуд и внутри все целое. Спасиваем оба конца медной проволокой, Я нашел только того же сечения, идти куда-либо в магазин не очень хотелось поэтому что нашел дома.

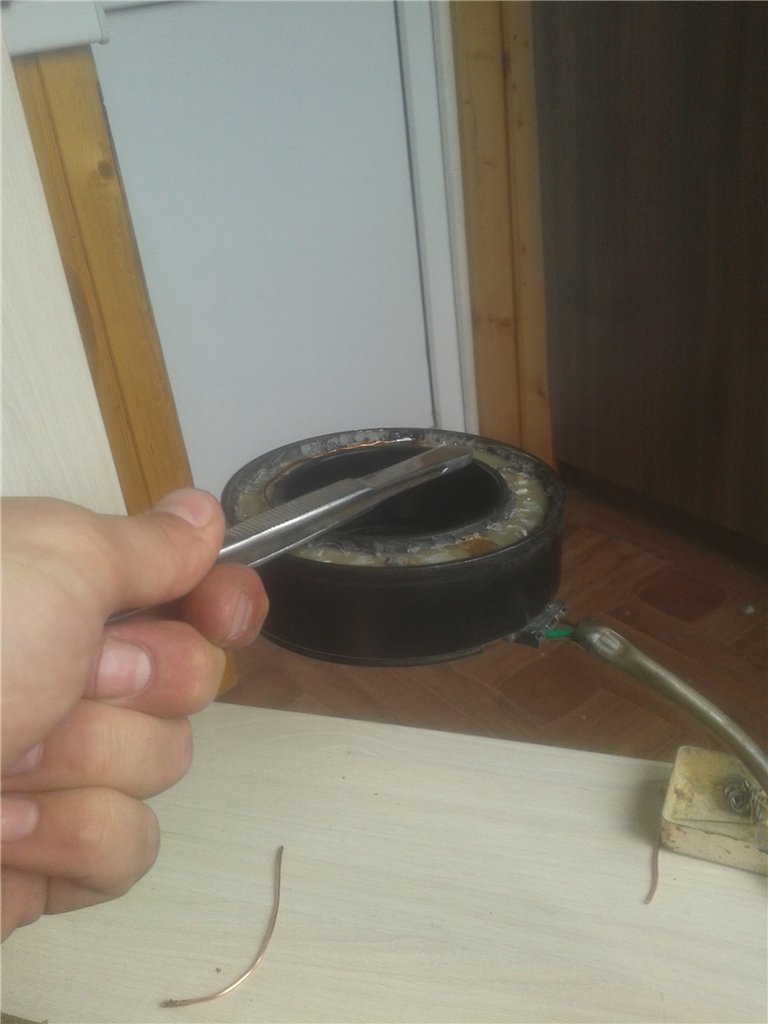

    После спайки проверяем сопротивление, у меня стало где-то 6ом, ставил на мультимитре 200 ом и он показывал 06.1. Для пущей уверенности и понятия принципа работы этой муфты подключил к питанию +12 и о чудо магнитит)))

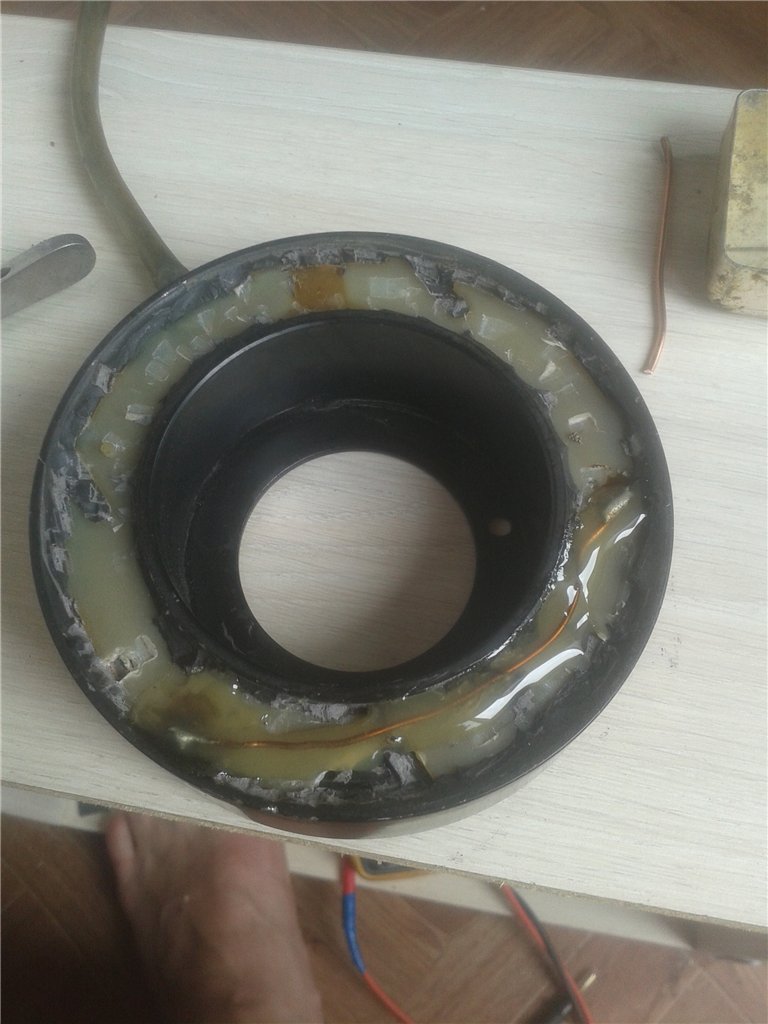

    заливать все обратно не стал, так как тат все залито от души, только новый проводок залил моментом и все. Подумал что лучше охлождаться будет)))

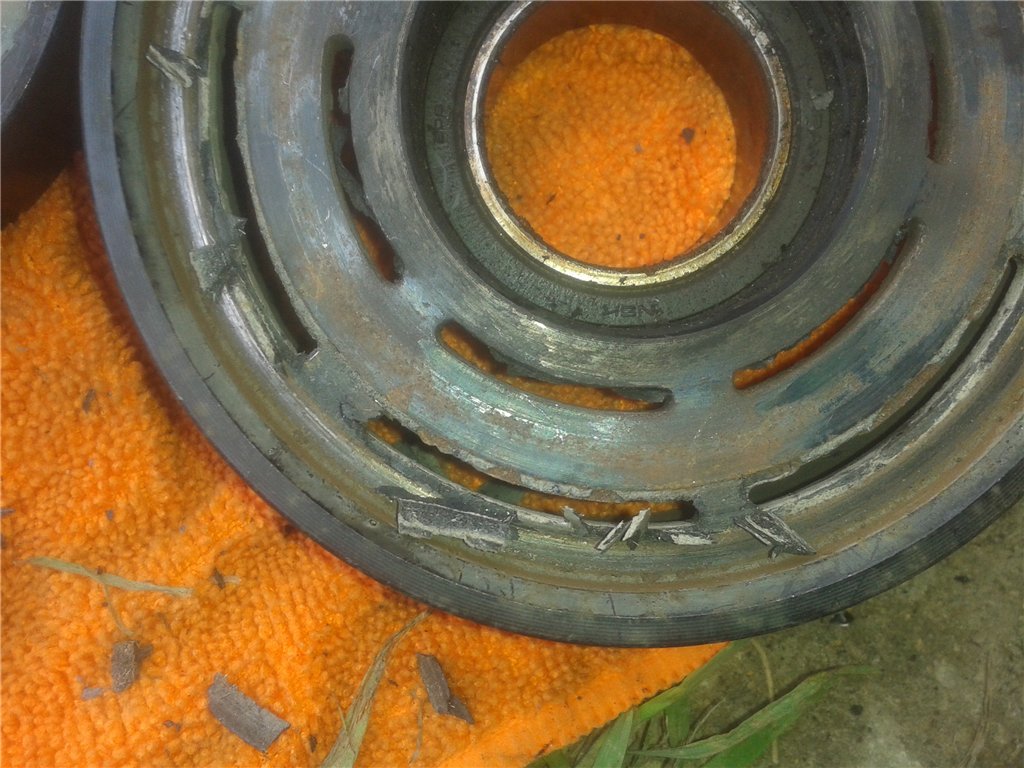

    Причиной перегрева, по моей версии, стали забитые каналы воздуха который находятся на металлической части.



    Все эти каналы были забиты каким-то шлаком, так и не понял чем. Все почистит и отмыл. Поставил на место муфта схватывает и крутит компрессор. Все получилось. Все спасибо за внимание. Думаю кому-нибудь помогу)))
    Последний раз редактировалось xxgxx; 03.06.2014 в 08:55.
    Golf mk4 2001 1.9 TDI ATD Ставрополь

  2. #2
    Всем Перцам - Перец Клуба! Аватар для Seregas
    Регистрация
    23.11.2009
    Адрес
    Питер
    Возраст
    40
    Сообщений
    22,243
    Спасибо +
    Получено: 3,823
    Отправлено: 86

    0 Вы не можете благодарить!

    По умолчанию

    xxgxx, молодца!
    Пусть данная муфта (1j0 820 803 A) ставилась только на гольфы, но принцип действия на пассате точно такой же.
    А стоимость ремонта намного дешевле покупки новой!
    Не матерящийся автослесарь дает повод усомниться в своей компетенции.
    В личке не консультирую. Для этого есть форум.

  3. #3
    Phaeton Аватар для bounty
    Регистрация
    15.10.2012
    Адрес
    Светогорск
    Возраст
    30
    Сообщений
    3,333
    Записей в дневнике
    26
    Спасибо +
    Получено: 97
    Отправлено: 63

    0 Вы не можете благодарить!

    По умолчанию

    по-моему, достойная инфа для отправки в БЗ
      Скрытый текст:
    Passat B5 Variant 1.8T ANB 99

  4. #4
    Директор Лагеря Аватар для Axl
    Регистрация
    06.10.2004
    Адрес
    Россия, Сергиев Посад
    Возраст
    44
    Сообщений
    28,926
    Записей в дневнике
    14
    Спасибо +
    Получено: 3,402
    Отправлено: 1,803

    0 Вы не можете благодарить!

    По умолчанию

    xxgxx, Молодца!
    Добавил в БЗ

  5. #5
    Golf
    Регистрация
    22.09.2011
    Адрес
    Москва Шаболовка, МО Электрогорск
    Возраст
    43
    Сообщений
    702
    Спасибо +
    Получено: 58
    Отправлено: 81

    0 Вы не можете благодарить!

    По умолчанию

    В эту субботу менял эту катушку у себя. Так вот, на ZEXEL этого термопредохранителя нет,сопротивление 3.6 Ом
    Цитата Сообщение от xxgxx Посмотреть сообщение
    у меня стало где-то 60 ом
    не 60 , а 6 Ом
    Passat B5 Америкос АКПП DDT AEB 1.8Т 1999 г. WVWMA63B7XE362015 VAG COM 311.2 В Миру Максим

  6. #6
    Pointer
    Регистрация
    07.03.2014
    Сообщений
    8
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Max_klm Посмотреть сообщение
    В эту субботу менял эту катушку у себя. Так вот, на ZEXEL этого термопредохранителя нет,сопротивление 3.6 Ом
    не 60 , а 6 Ом
    а как отремонтировали? или меняли всю катушку? у меня тоже зексель 1j0 820 803 L с муфтой 1j0 820 811 K, нужно снимать и ремонтировать срочно =(
    Интересно, это на всех зекселях так или есть вероятность, что можно руками сделать?

  7. #7
    Golf
    Регистрация
    22.09.2011
    Адрес
    Москва Шаболовка, МО Электрогорск
    Возраст
    43
    Сообщений
    702
    Спасибо +
    Получено: 58
    Отправлено: 81

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ordinary Посмотреть сообщение
    а как отремонтировали? или меняли всю катушку? у меня тоже зексель 1j0 820 803 L с муфтой 1j0 820 811 K, нужно снимать и ремонтировать срочно =(
    Интересно, это на всех зекселях так или есть вероятность, что можно руками сделать?
    В моём случае развалился подшипник и шкив перекосило, тем самым повредив катушку механически. Хотел перемотать, но цена усилий и покупки провода оказалась неприемлемой. Купил умерший кондей с рабочей катушкой. При ремонтных работах понял, что без 3 болтов на 5 (под ключ на 8 ) , съёмника ( от 120 мм ) и инструмента для снятия стопорных колец лезть туда не вариант. И выдавить обойму развалившегося подшипника мне неудалось.. В купленом кондее (пришлось использовать и шкив от него ) подшипник в шкиве уже менялся и поэтому процедура удалась.
    Поэтому не затягивай с заменой подшипника- развалиться, проблем добавиться
    Passat B5 Америкос АКПП DDT AEB 1.8Т 1999 г. WVWMA63B7XE362015 VAG COM 311.2 В Миру Максим

  8. #8
    Pointer
    Регистрация
    07.03.2014
    Сообщений
    8
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Max_klm Посмотреть сообщение
    В моём случае развалился подшипник и шкив перекосило, тем самым повредив катушку механически. Хотел перемотать, но цена усилий и покупки провода оказалась неприемлемой. Купил умерший кондей с рабочей катушкой. При ремонтных работах понял, что без 3 болтов на 5 (под ключ на 8 ) , съёмника ( от 120 мм ) и инструмента для снятия стопорных колец лезть туда не вариант. И выдавить обойму развалившегося подшипника мне неудалось.. В купленом кондее (пришлось использовать и шкив от него ) подшипник в шкиве уже менялся и поэтому процедура удалась.
    Поэтому не затягивай с заменой подшипника- развалиться, проблем добавиться
    а у меня муфта молчит( вот теперь думаю, получится отремонтировать или искать бу

  9. #9
    Golf
    Регистрация
    22.09.2011
    Адрес
    Москва Шаболовка, МО Электрогорск
    Возраст
    43
    Сообщений
    702
    Спасибо +
    Получено: 58
    Отправлено: 81

    0 Вы не можете благодарить!

    По умолчанию

    Так ты сними фишку и подай + с аккума на Неработающем движке. Если примагнитит шкив, значит нет разрешения на включение ,либо релюха барахлит. Если нет давления в системе, то муфта не включится.
    Passat B5 Америкос АКПП DDT AEB 1.8Т 1999 г. WVWMA63B7XE362015 VAG COM 311.2 В Миру Максим

  10. #10
    Всем Перцам - Перец Клуба! Аватар для Mikke
    Регистрация
    17.07.2009
    Адрес
    Россия
    Сообщений
    26,713
    Записей в дневнике
    7
    Спасибо +
    Получено: 5,279
    Отправлено: 19,090

    0 Вы не можете благодарить!

    По умолчанию

    на тему подпишусь, автор молодец
    C-Max 1.8 QQDA B5/IB5 спасибо ВВП за это

  11. #11
    Pointer
    Регистрация
    04.09.2012
    Сообщений
    41
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    По поводу перегрева не согласен с автором. В основном перегревается из за пробуксовки. Нужно подгонять зазор шайбачками 0,2-0,4 мм.

  12. #12
    Pointer
    Регистрация
    07.03.2014
    Сообщений
    8
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Max_klm Посмотреть сообщение
    Так ты сними фишку и подай + с аккума на Неработающем движке. Если примагнитит шкив, значит нет разрешения на включение ,либо релюха барахлит. Если нет давления в системе, то муфта не включится.
    Я же написал - муфта молчит, если напрямую. Логично предположить, что терморезистору кирдык) Но меня после слов топикстартера теперь заботит больше вопрос - есть ли этот термопредохранитель вообще на Zexel'овских муфтах или нет? У меня чтобы снять эту самую муфту придется снимать частично или полностью компрессор и разбирать половину морды. Думаю тут понятно, что лучше все сделать за один раз.

  13. #13
    Golf
    Регистрация
    22.09.2011
    Адрес
    Москва Шаболовка, МО Электрогорск
    Возраст
    43
    Сообщений
    702
    Спасибо +
    Получено: 58
    Отправлено: 81

    0 Вы не можете благодарить!

    По умолчанию

    Морду снимать не надо. Оч удобно на яме. Болты выкручиваются легко. Кондей выносится на шлангах к колесу и ковыряйся на здоровье. Процедура занимает час со съёмом защиты.
    При условии наличия инструмента ( писал выше)
    Делал это две недели назад. Катушку хотел перемотать, для этоко считал витки. Предохранителя там нет.
    Passat B5 Америкос АКПП DDT AEB 1.8Т 1999 г. WVWMA63B7XE362015 VAG COM 311.2 В Миру Максим

  14. #14
    Pointer
    Регистрация
    07.03.2014
    Сообщений
    8
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Max_klm Посмотреть сообщение
    Морду снимать не надо. Оч удобно на яме. Болты выкручиваются легко. Кондей выносится на шлангах к колесу и ковыряйся на здоровье. Процедура занимает час со съёмом защиты.
    При условии наличия инструмента ( писал выше)
    Делал это две недели назад. Катушку хотел перемотать, для этоко считал витки. Предохранителя там нет.
    у меня на г4 с типтроником все очень тесно и вентили там стоят от р32 те рамка вентилей крепится к радиаторам, а не каждый вентиль на 3 болта, как практически у всех. У меня даже руку сложно просунуть между вентиляторами и движком, поэтому один фиг все снимать. сниму муфту тогда и прикуплю поликлиновый покороче, если сделать не смогу сразу

  15. #15
    Pointer
    Регистрация
    12.06.2014
    Возраст
    24
    Сообщений
    3
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Что мне делать. у меня при включении компрессора горит предохранитель. позже компрессор порвал ремень. спросил у пары человек, говорят компрессор под замену. но новый что то дороговато покупать. да и город у нас маленький может просто непонимают и лень заниматься. вот интересно данная операция поможет? или что лучше сделать.
    Passat b5 1998. 1.8t AEB или ABE... вот не помню..Немец вообщем.

  16. #16
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    1 Вы не можете благодарить!

    По умолчанию

    madrig, бывает что клинит не компрессор, а сам шкив из-за перекоса подшипника шкива от износа/поломки.
    Поэтому ремень и рвется. А пред гореть может если шкиф при перекосе порвал обмотку и она коротит на массу...
    Это для тебя будет дешевле чем покупать новый компрессор. Подлезь к компрессору и покрути шкив. Если крутится, то подшипник жив. Проверь его на перекос. Если все в норме, то попробовать крутануть компрессор за наружнюю часть шкива, деталь 2 на рис.
    Название: 53136bfd6c4c.png
Просмотров: 1721

Размер: 45.5 Кб

    --- Добавлено чуть позже ---

    А вот дополнение к теме автора...
    Это полная перемотка обмотки муфты, из-за её уничтожения от перекоса умершего подшипника...
    Название: катушка 001.jpg
Просмотров: 1730

Размер: 115.9 Кб
    На фото виден намоточный станочек и разборная катушка для намотки.
    Название: катушка 002.jpg
Просмотров: 1685

Размер: 94.4 Кб
    Внутри чашку тоже пролачил для успокоения от К.З.
    Название: катушка 004.jpg
Просмотров: 1696

Размер: 130.9 Кб
    Это уже в сборе...
    Провод используется примерно 0,45мм мотался виток к витку, с покрытием каждого слоя лаком (можно клеем) потом слой бумаги, чтобы легче было видно как мотается последующий слой. После установки катушки в металлическую чашку залил эпоксидным клеем. Поставил новый подшипник и радуюсь прохладе...
    Всем удачного ремонта!
    Изображения Изображения
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  17. #17
    Pointer
    Регистрация
    10.01.2015
    Адрес
    Приднестровье
    Возраст
    25
    Сообщений
    20
    Спасибо +
    Получено: 1
    Отправлено: 12

    0 Вы не можете благодарить!

    По умолчанию

    Привет! Парни, подскажите, пожалуйста! Кондей не включается. На проводе, идущем от муфты замерял - даёт массу. Так и должно быть или это КЗ на корпус компрессора в лучшем случае?

    Название: photo17412158_361312347.jpg
Просмотров: 1663

Размер: 92.8 Кб

    Название: photo17412158_361312329.jpg
Просмотров: 1664

Размер: 103.3 Кб

    19 канал на климате 0 (в работе)
    B5 Variant 2000 1.9TDI AHU

  18. #18
    Phaeton Аватар для Son@r
    Регистрация
    25.01.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    53
    Сообщений
    3,753
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    PMRUnreal, скажи чем измерял? Потому как сопротивление обмотки составляет примерно 4-6 Ом.
    И что значит не включается, предохранитель перегорает?
    Passat variant ADR (газ), МКПП, есть приспособы для сжатия ГНЦ, замены МСК, вкручивания заднего ТЦ

  19. #19
    Pointer
    Регистрация
    10.01.2015
    Адрес
    Приднестровье
    Возраст
    25
    Сообщений
    20
    Спасибо +
    Получено: 1
    Отправлено: 12

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Son@r Посмотреть сообщение
    PMRUnreal, скажи чем измерял? Потому как сопротивление обмотки составляет примерно 4-6 Ом.
    И что значит не включается, предохранитель перегорает?
    Предохранитель не перегорает. Мерил индикатором, лампочка с проводом. На днях около 25 было, в салоне жара, он воздух не охлаждает.
    19й канал пишет 0, т.е. компрессор в работе, это ли не означает, что давление в системе в норме?

    Ах да, сейчас проверял, таки муфта в порядке, отсоединяю те провода - перестает крутиться центральная часть компрессора, соединяю назад - она начинает крутиться вместе со шкивом. Так что буду искать проблему дальше.
    B5 Variant 2000 1.9TDI AHU
