    Отчетик по инсталяции подсветки ног для задних пассажиров, а так же дополнения у кого ее нет вообще.

    Список представлен на полную инсталяцию, т.е. изначально с завода по комплектации вообще ее не было


    что потребуется для данного проекта по "заводскому":

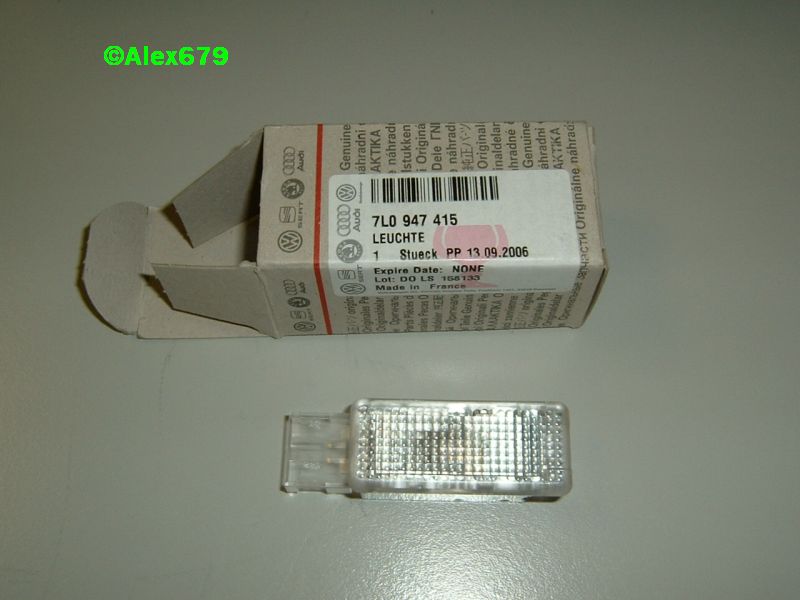

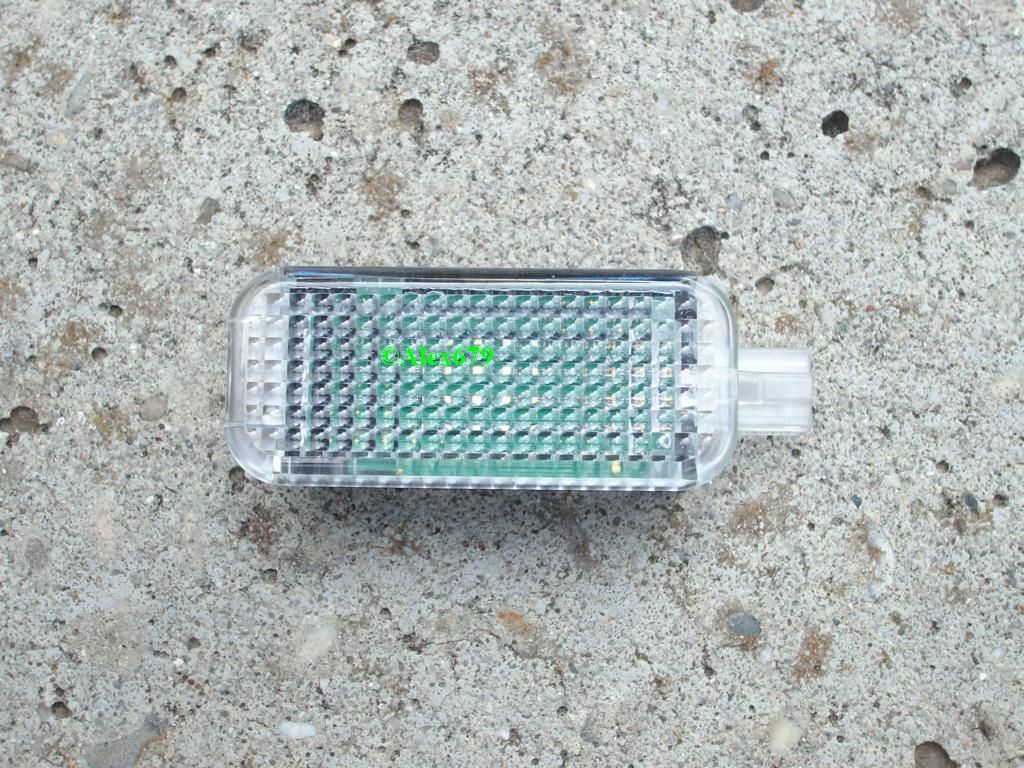

    1. плафоны 4шт - 4E0 947 415 (светодиодные) / 7L0 947 415 (лампочки)


    2. разъемы для плафонов 4шт - 1J0 971 972 для обычных плафонов

    для светодиодных - 4B0 971 832


    3. ремонтные провода для разъема плафонов 4шт (обжаты с обоих сторон) - 000 979 131Е
    3а. пины для разъема №2 8шт - N 103 361 07

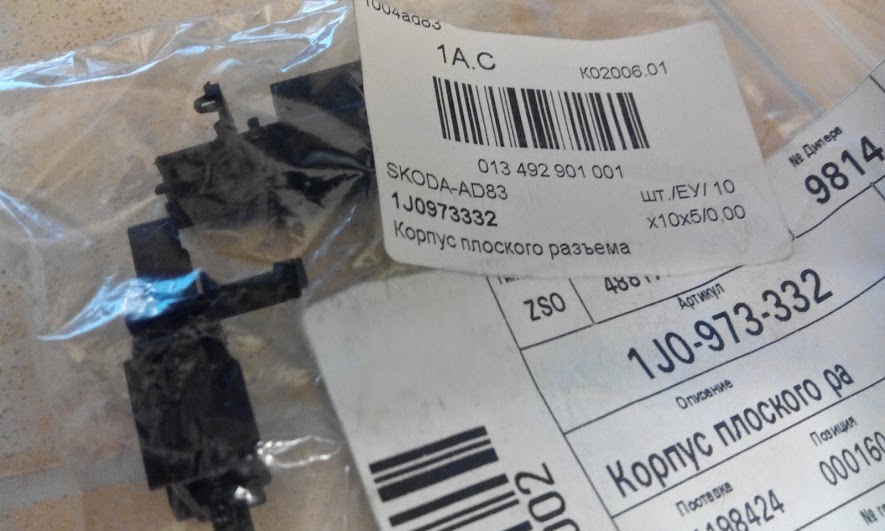

    4. разъемы под сидения для задних плафонов 2шт - 1J0 973 332

    5. ремонтные провода разъема №4 - 2шт (обжаты с обоих сторон) - 000 979 132E

    5а. пины для разъема №4 4шт - N 103 361 05

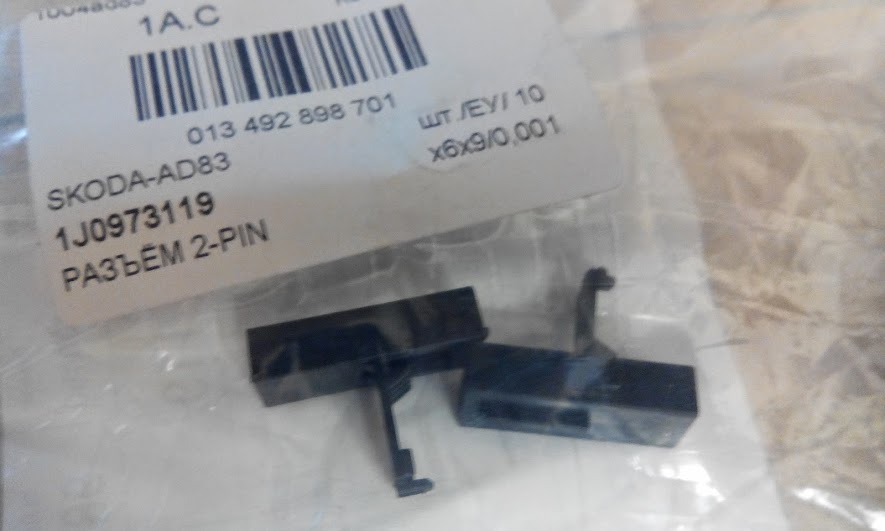

    6. ответные части разъемов для задних плафонов 2шт - 1J0 973 119
    7. ремонтные провода для ответной части №6 2шт (обжаты с обоих сторон) - 000 979 131E

    7а. пины для ответной части №6 4шт - N 103 361 07

    8. провода сечением 1.0 мм - по 4м 2-х цветов
    9. ремонтный провод в блок управления электроникой бортовой сети - 000 979 025Е


    При покупке частей выбираем на выбор: или ремонтный провод, или пин под обжимку. НЕ ЗАБЫВАЕМ, что провод обжат пинами в обоих сторон, т.е. получаем 2 пина с хвостами
    __________________________________________________ ___________________________

    с Андреем shilo на двоих был прикуплен комплект диодных плафонов и раздербанен на двоих . Сейчас в наличии есть
    плафоны и "хвосты" проводов от них.

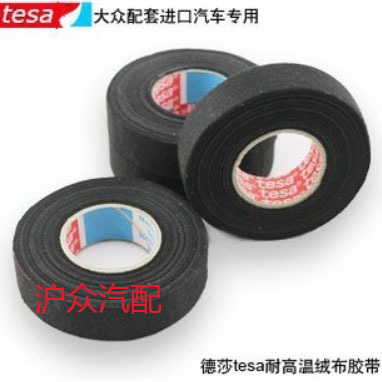

    Для всяких действий с проводкой в дружественном Китае была приобретена тканевая изолента TESA.

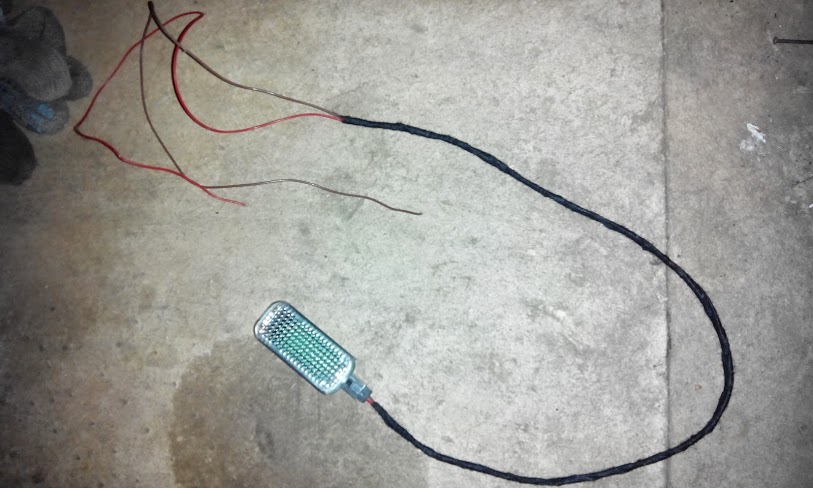

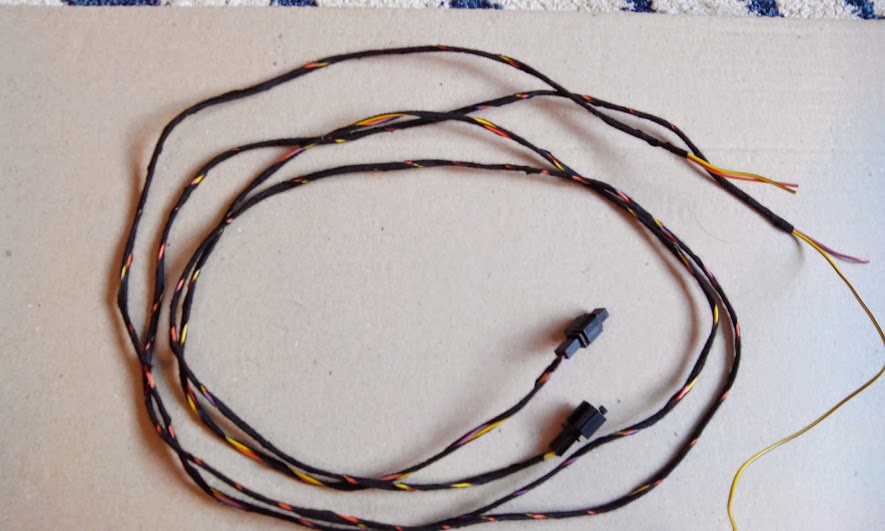

    В начале пути, замотал "хвосты" в изоленту:




    далее прокладываем ее в каркасе сидухи и тянем к держателю колодок проводки для сидений:

    1. пассажирское переднее сидение

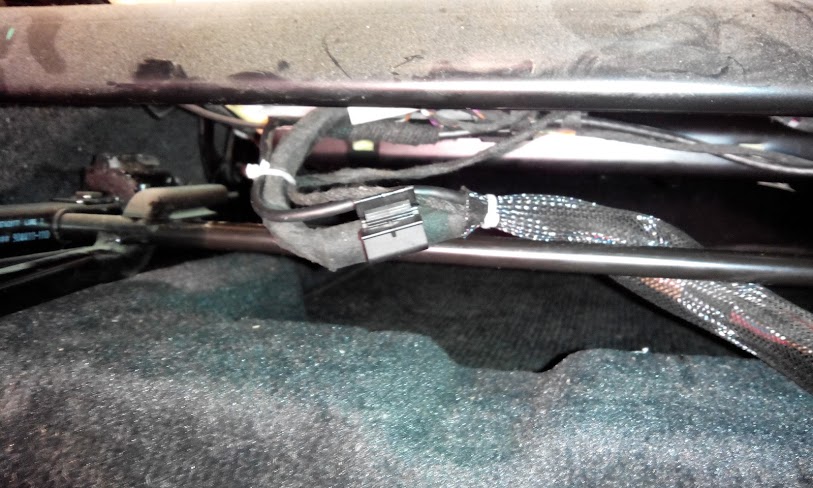

    сначала протащил "хвост" от места крепления плафона до разъемов на "дне" каркаса сидения

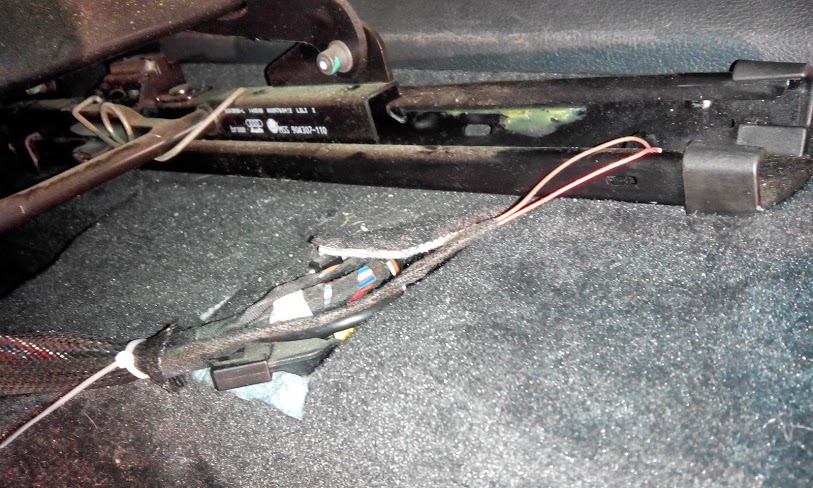

    и далее срезав встяжки (3шт), протащил вдоль родного жгута, затем все стянул новыми белыми стяжками (черных в запасе не оказалось)

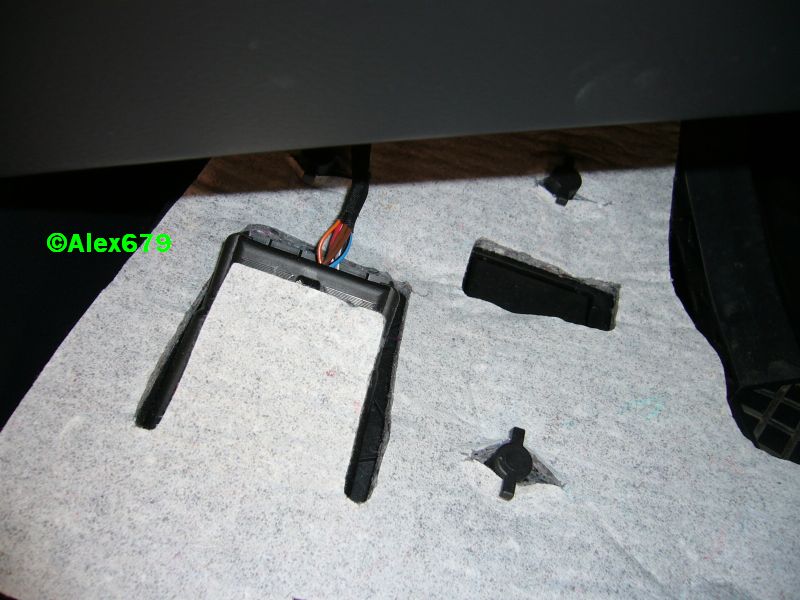

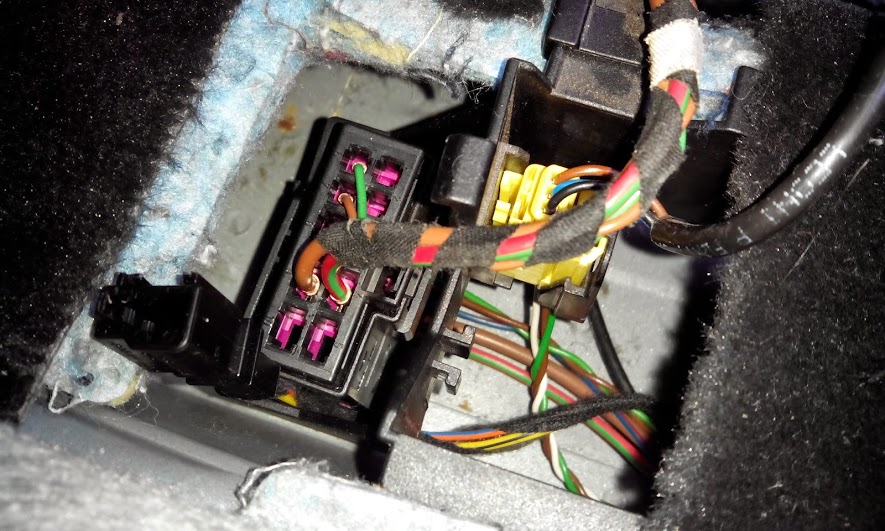

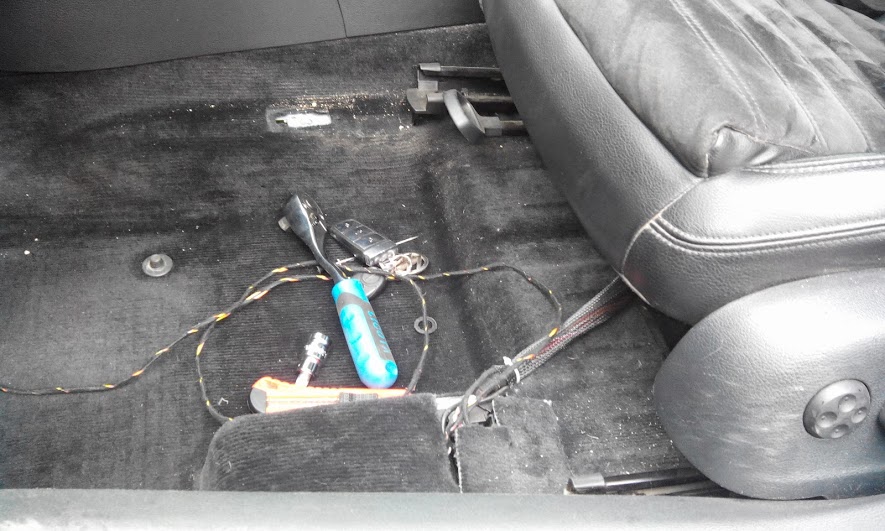

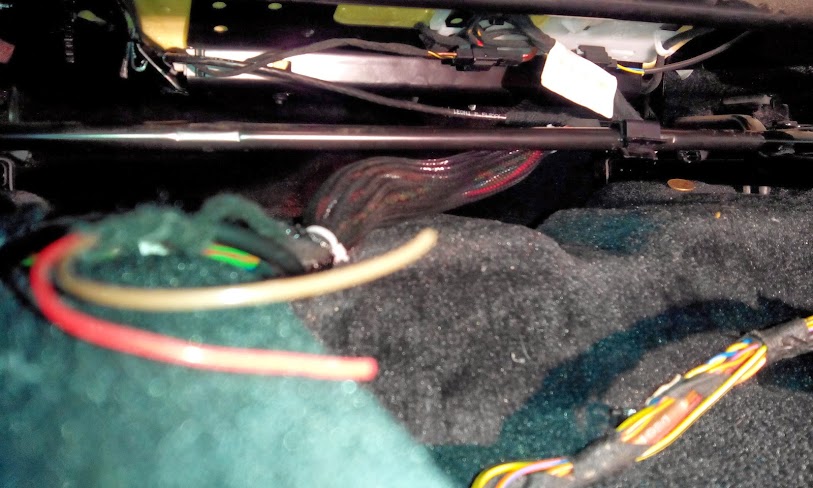

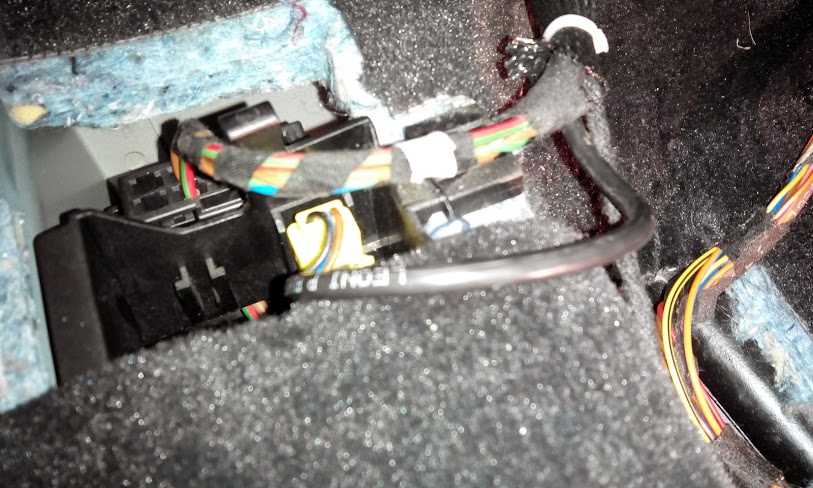

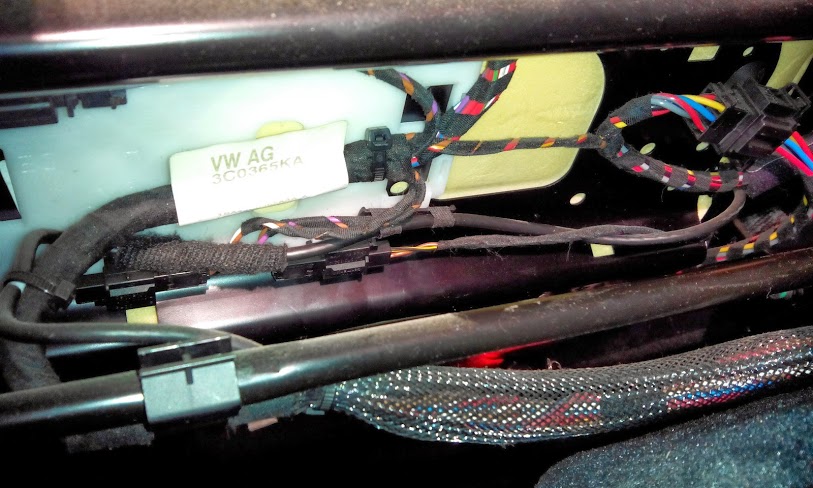

    вот колодки под сидением

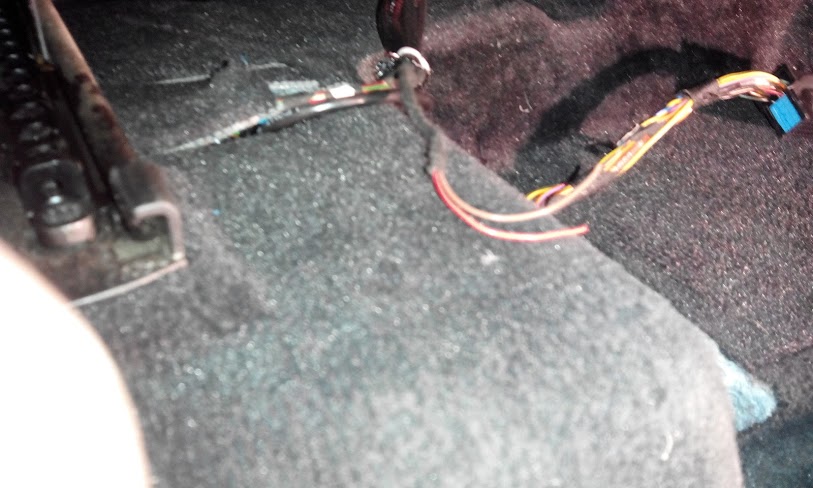

    пока "хвост" останется здесь .

    2. водительское сидение.

    все тоже самое только фотки






    Продолжаем!!!

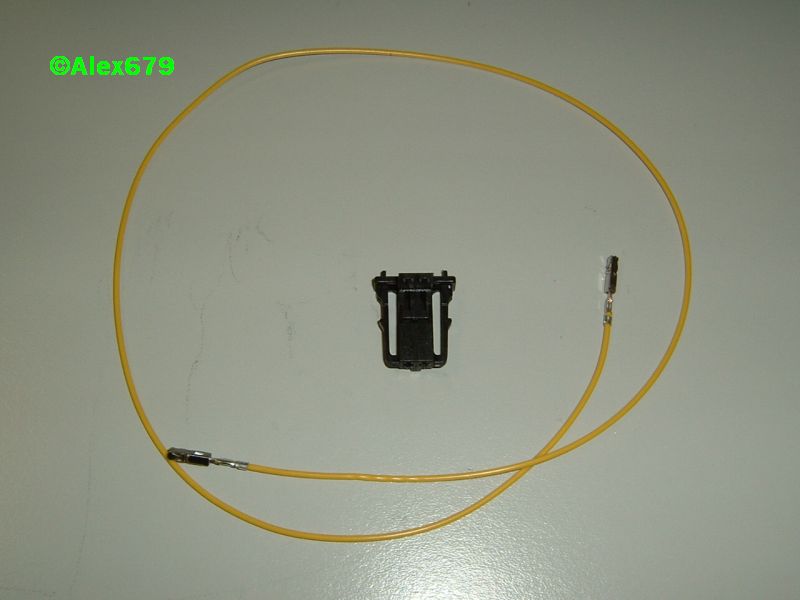

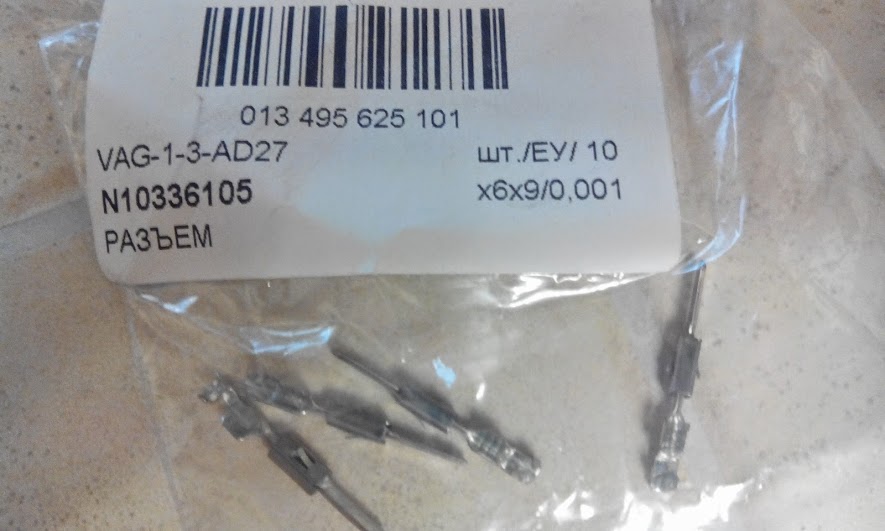

    Пришли пины и разъемы, нужно делать остальную проводку

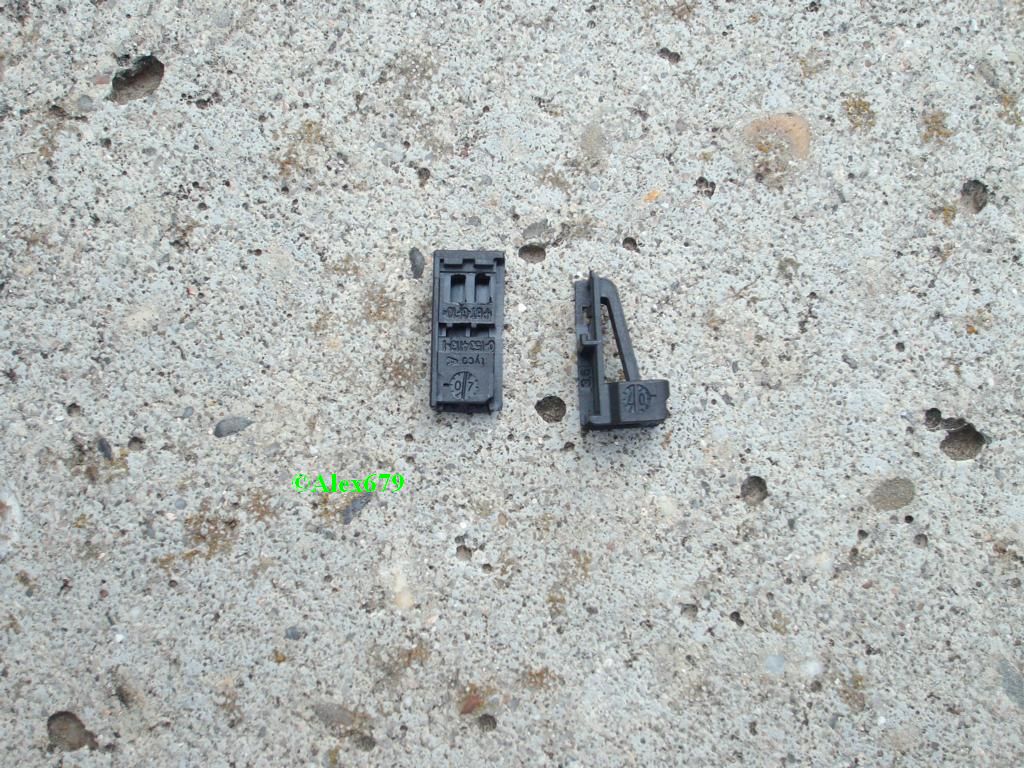

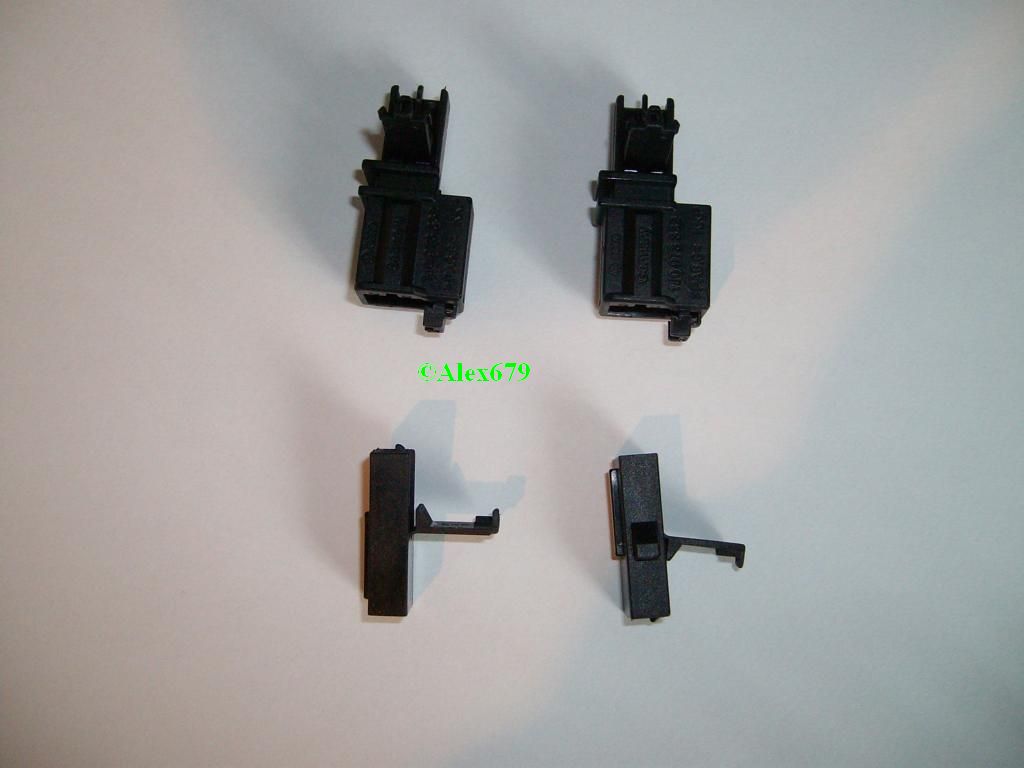

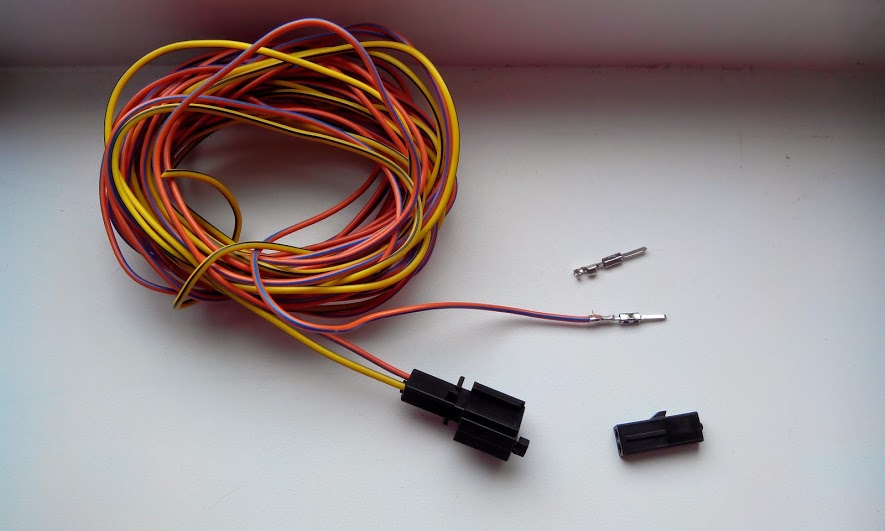

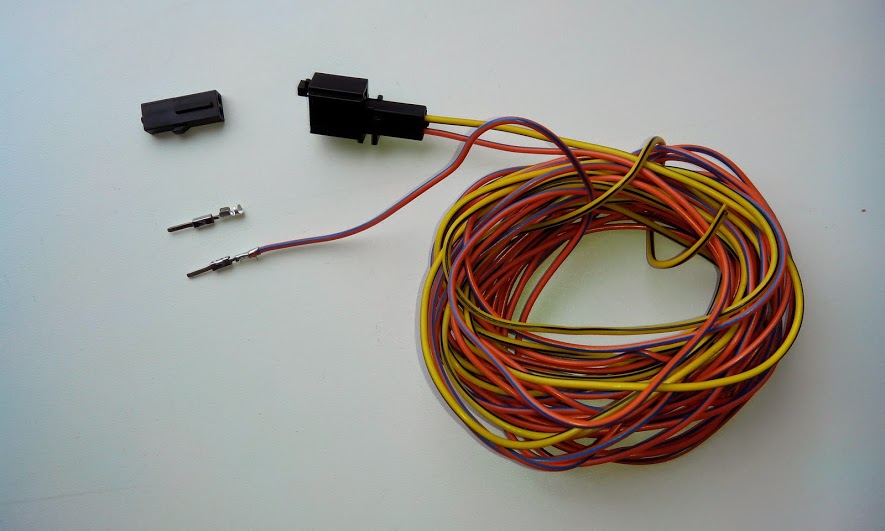

    Собрал разъемы,




    Теперь нужно определиться с длинной проводов до передних плафонов

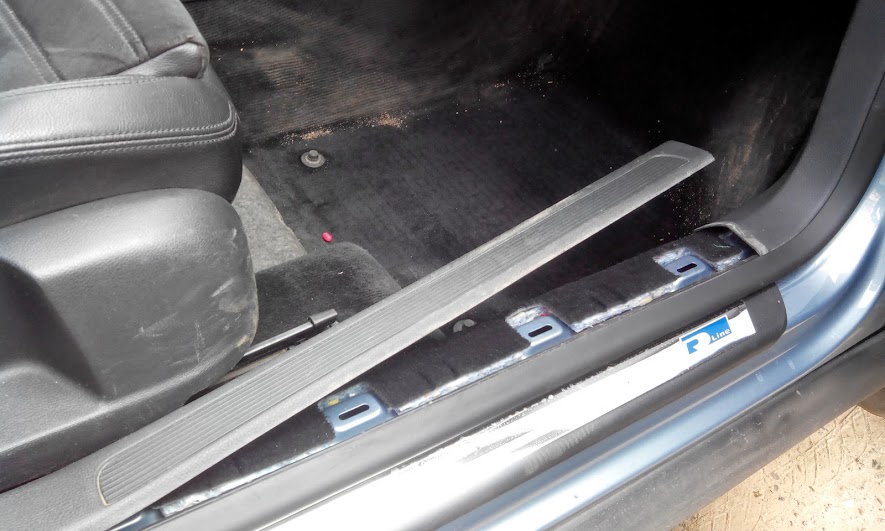

    Вскрываем попрог (передняя часть держится на 3-х пистонах)

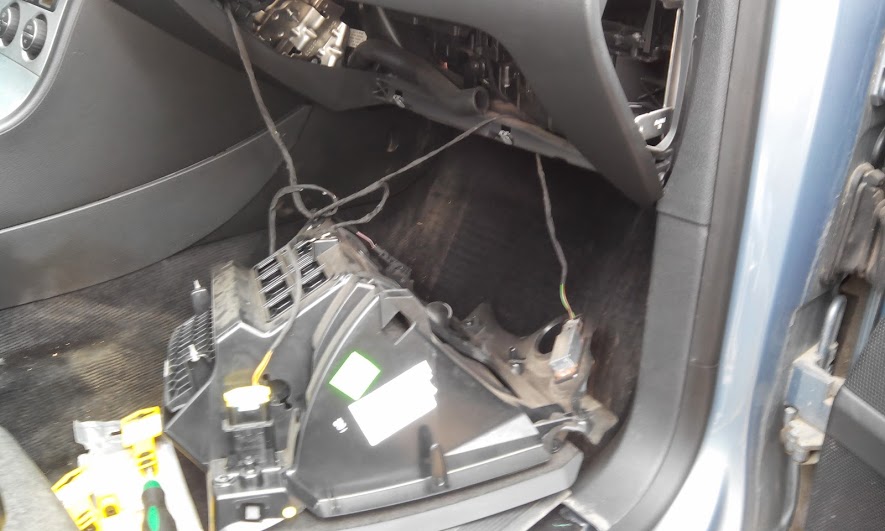

    Далее снимаем бардачек (8 винтов торкс)



    Далее снимаем боковую накладку для доступа к косе проводов, туда будем прокидывать новые жгуты.
    По моим прикидкам нужны хвосты 150см по правой стороне и 120см хватит по водительской, чтобы проложить аккуратно, чтоб не болталось и не мешало.

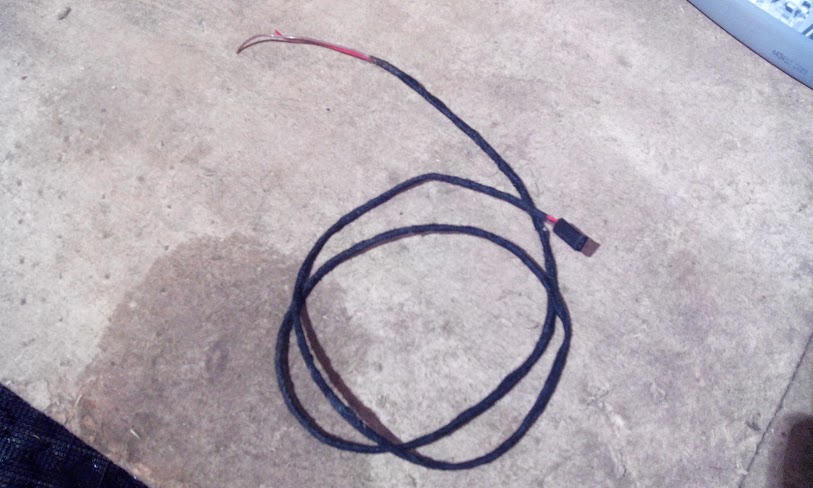

    Дома пока в няньках смотал хвосты:




    Для лучшего доступа к блоку разъемов, откручивал оба сидения, благо всего по 4 болта на каждое

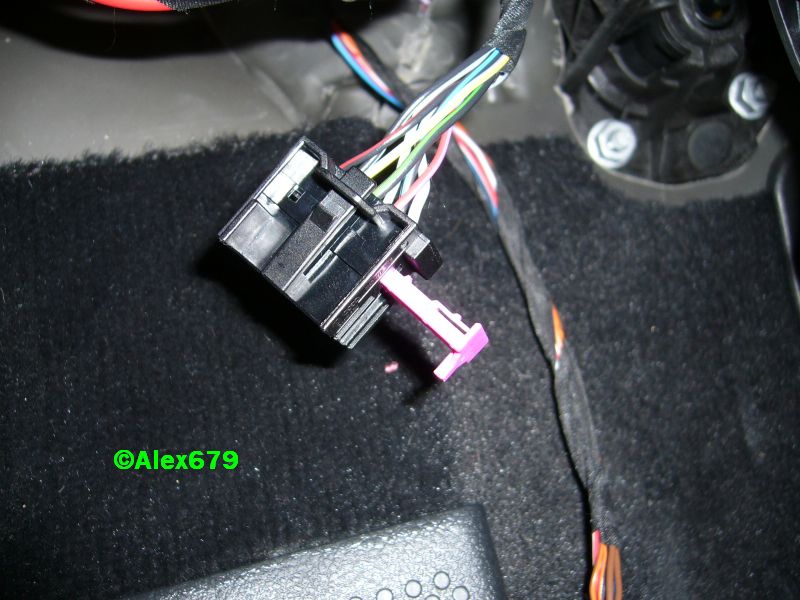

    При установке гнезда оказалось, что номер гнезда тот который нужен, а вот конструктив и защелку изменили (без изменения номера)


    потом с помощью "такой то матери" натянул я разъем на эти выступы, что на перегородке.

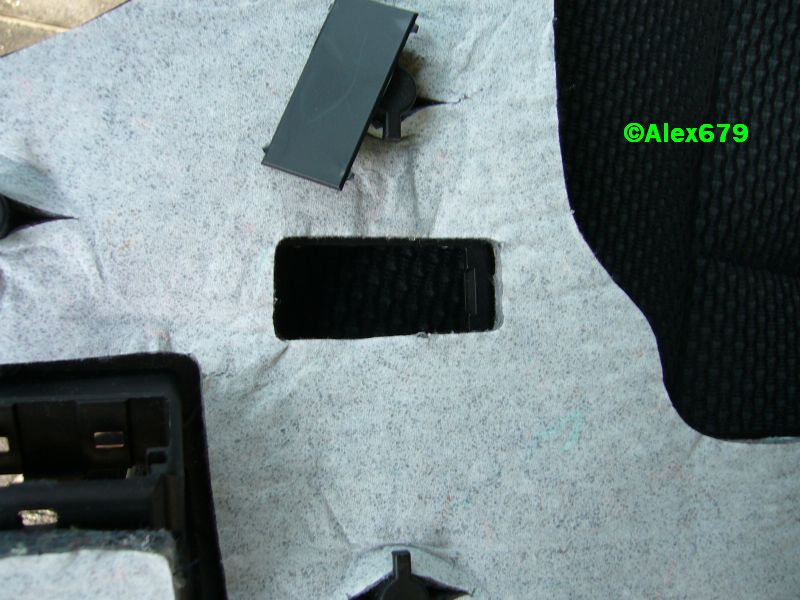

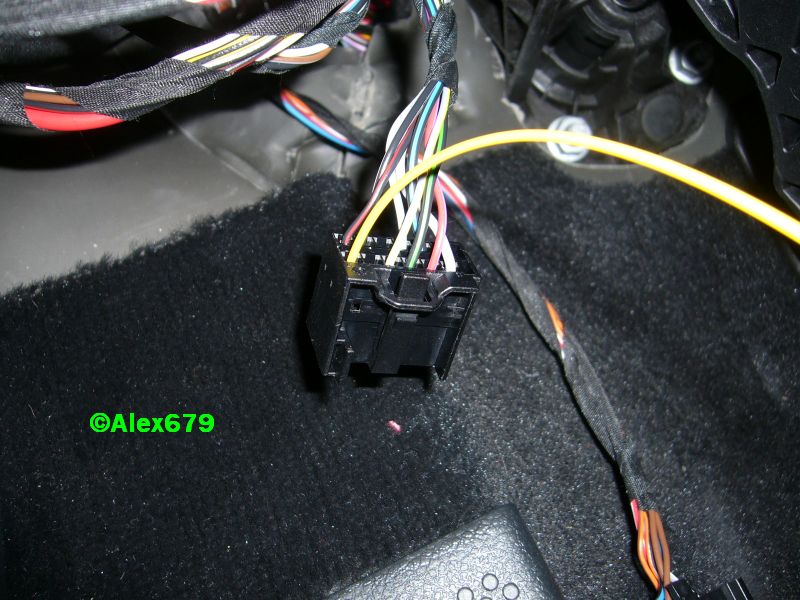

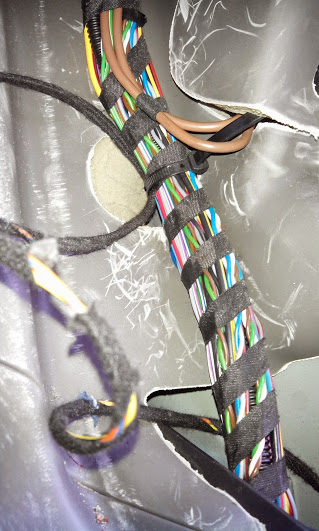

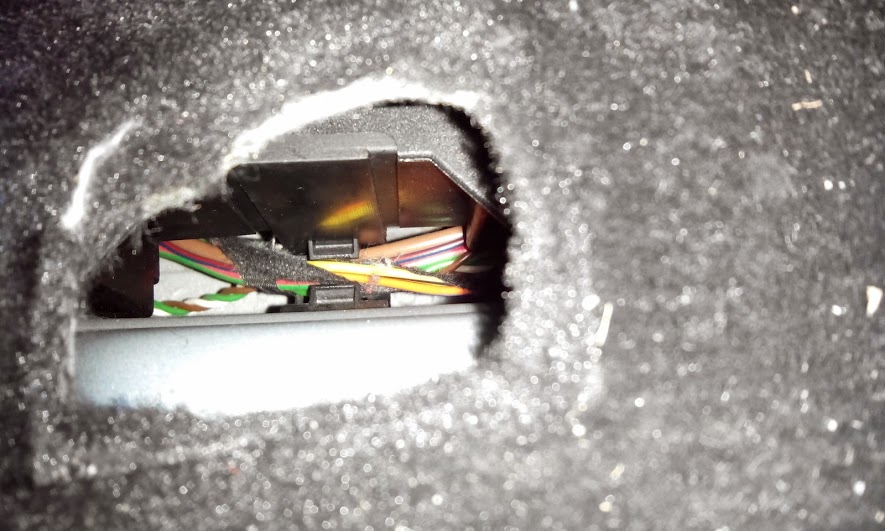

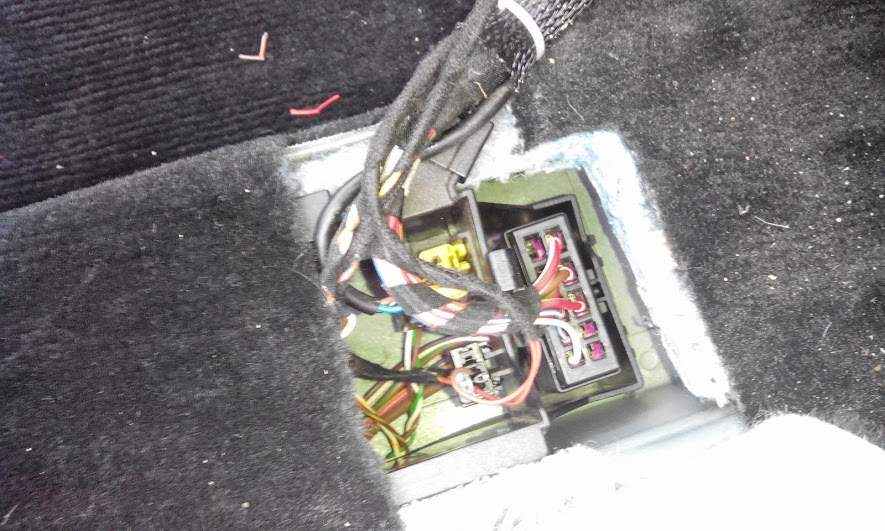

    Далее приподнимая и отодвигая напольное покрытие протянул провод в створе родных жгутов




    затем подключил параллельно переднему плафону и собрал в обратном порядке пассажирскую сторону

    Переходим к водительской !!!

    немного отличается манипуляциями по снятию боковой накладки, а остальное все тоже самое
    фотГе:



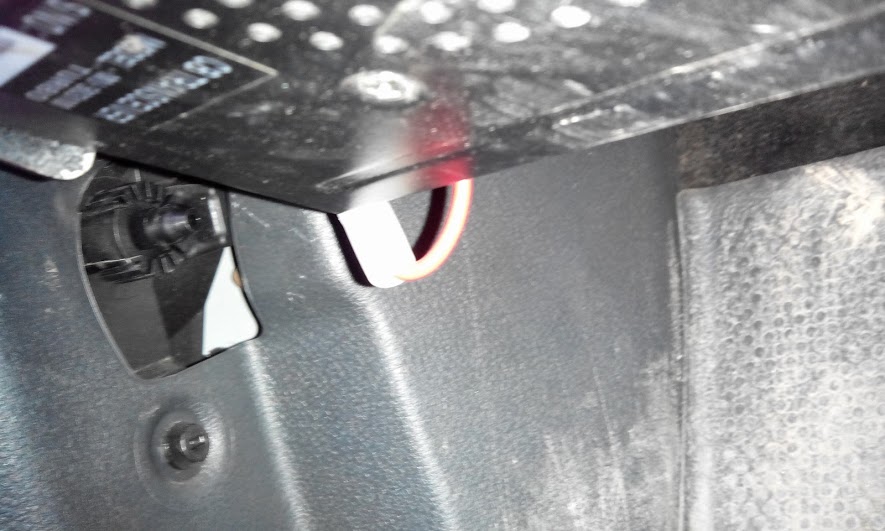

    Далее снимаем ручку открытия капота

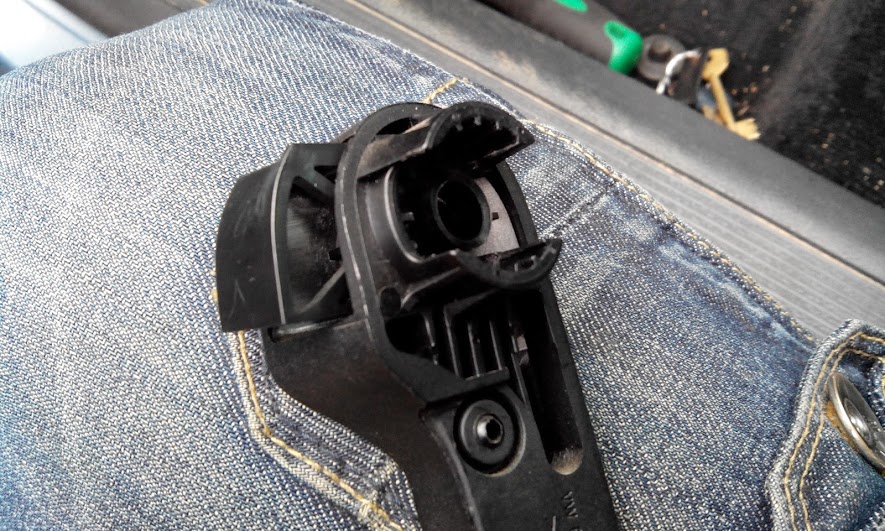

    для этого оттягиваем на себя максимально возможно и плоской отверткой вытаскиваем клипсу, которая держит ручку
    на фото более понятно



    а вот так она стоит:

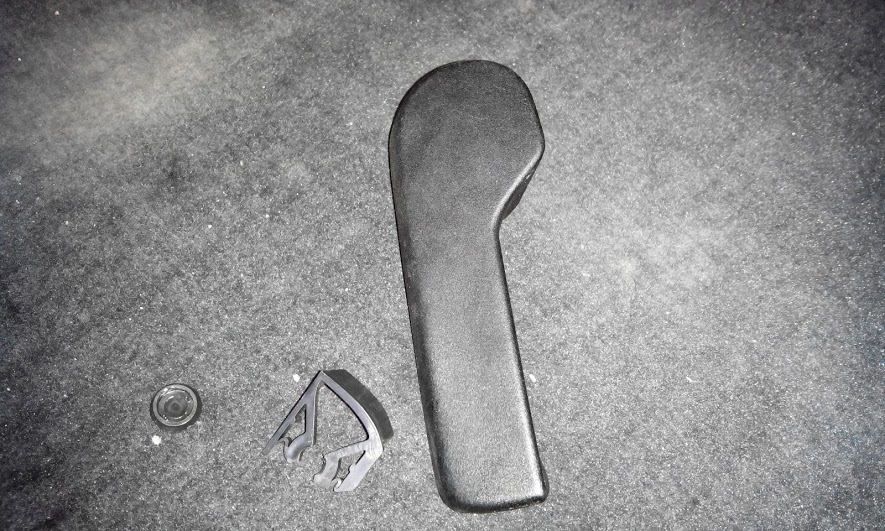

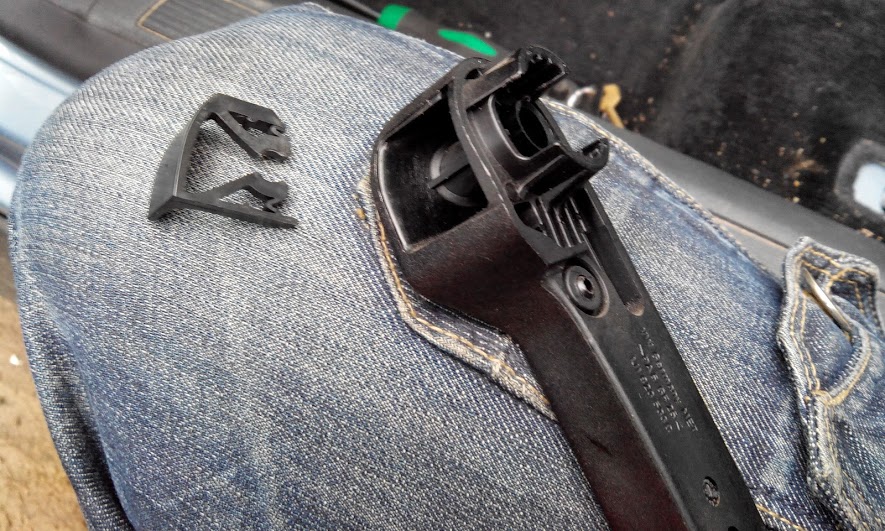

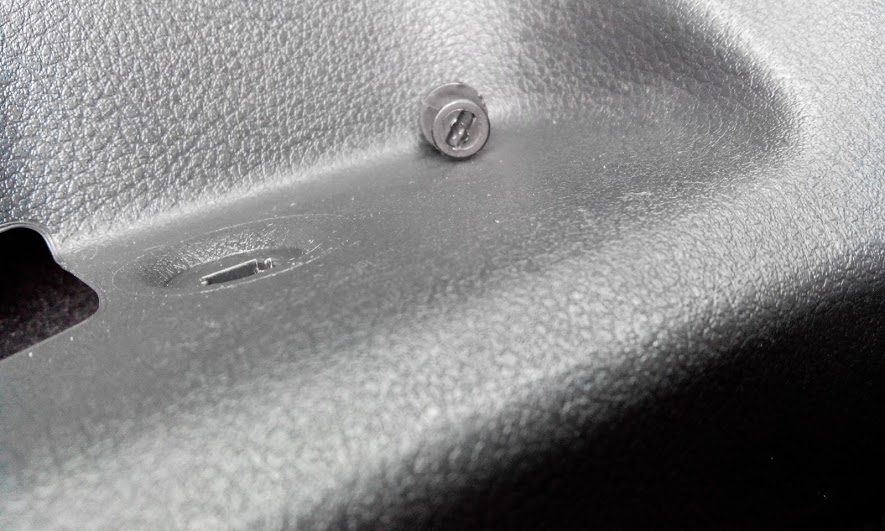

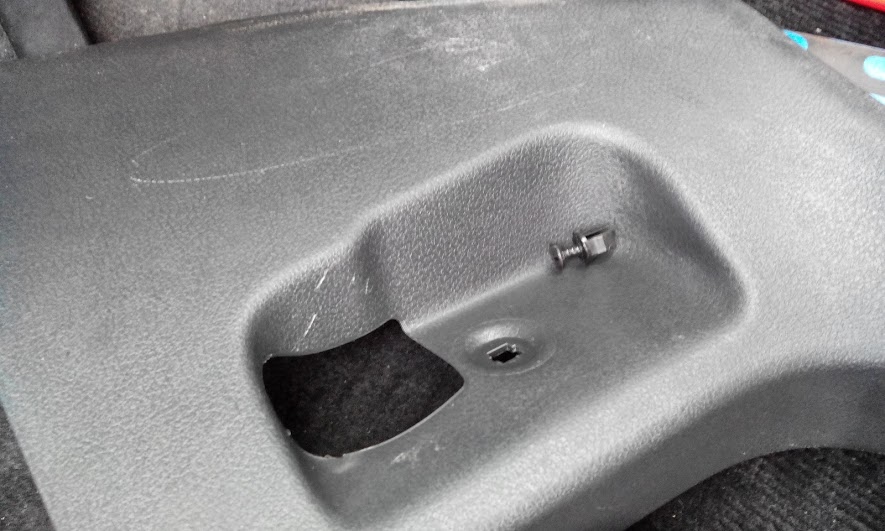

    отпускаем и снимаем ручку, далее снимаем заглушку с пластикового шурупа и выкручиваем его плоской отверткой, вот что он из себя представляет:








    цепляем так же параллельно и собираем обратно.

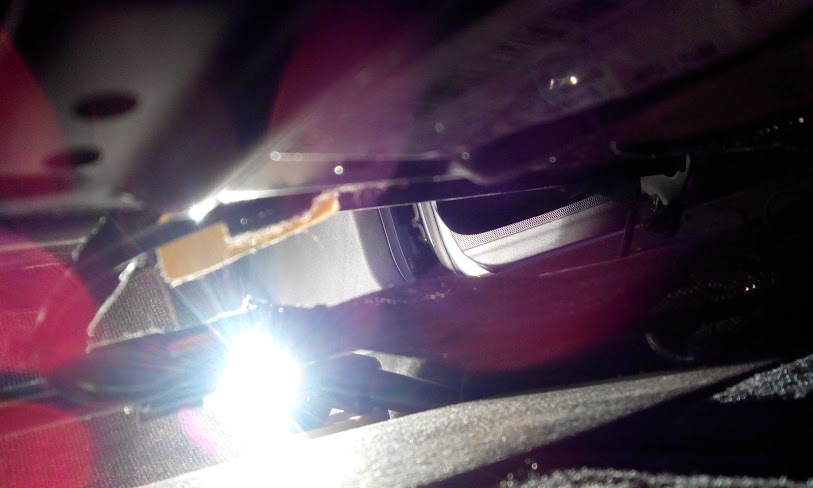

    Первый минус: возможно из-за того что спереди стоят лампочки, а сзади светодиоды и все это висит параллельно, то мне показалось что диоды горят как то слабовато . Может тогда для переда тоже прикуплю диоды



    А теперь для тех у кого вообще нет данной фитчи

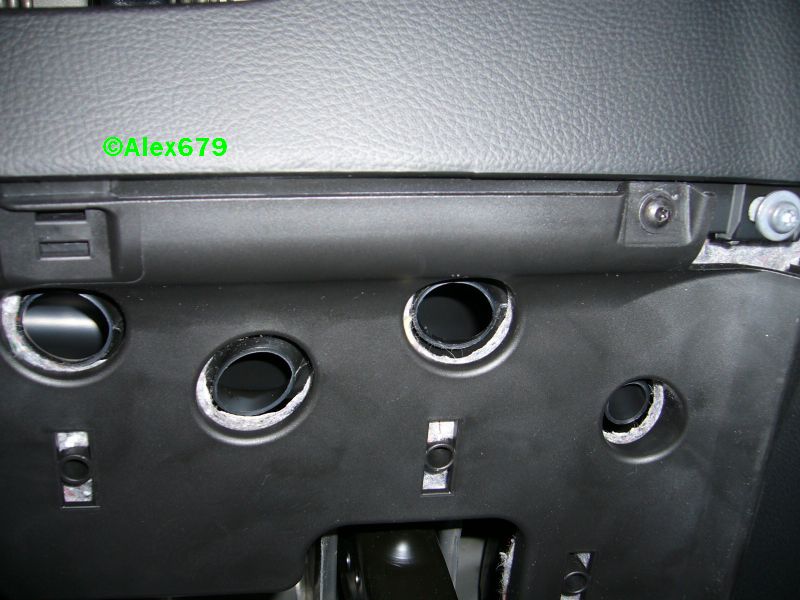

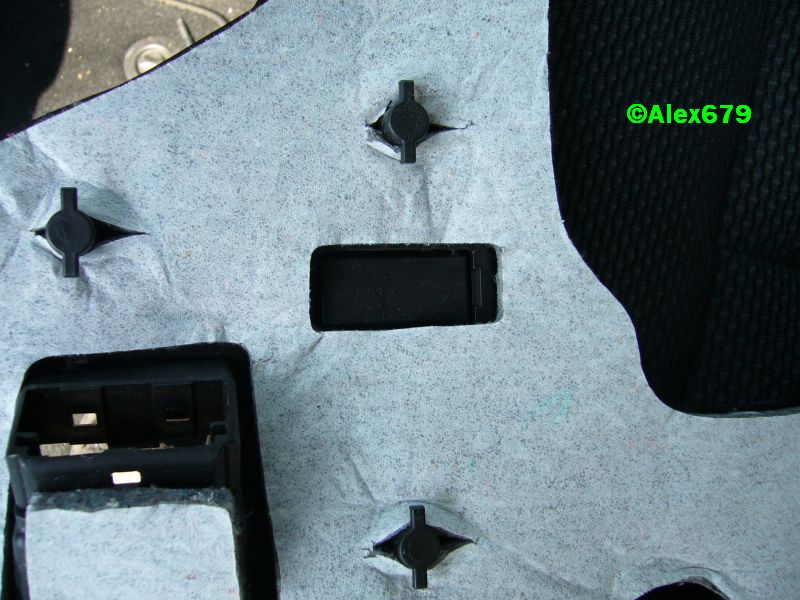

    В накладках со стороны водителя и пассажира есть выштамповки под плафоны, смело их удаляем и ставим туда "новые", закупленные заранее

    пример по водительской стороне:

    1. откручиваем накладку (3 винта торкс)



    отводим и отстегиваем диагностический разъем OBD2




    демонтируем выштамповку под плафон




    Пошукав по интернету нашел 2 варианта реализации, возможно зависит от годов выпуска авто (B6/B7)

    Сняв накладку, о которой написано выше, смотрим в глубину глубин подторпедного пространства и отыскиваем

    1 вариант: блок управления электроникой автомобиля




    из разъемов этого блока нам понадобится большой правый черный разъем, на фото он отстегнут. В него добавляем пин (9 в списке в начале отчета) в 7-е посадочное место - это "+" для всех наших плафонов подсветки . Землю можно взять рядом под торпедой.





    2 вариант:

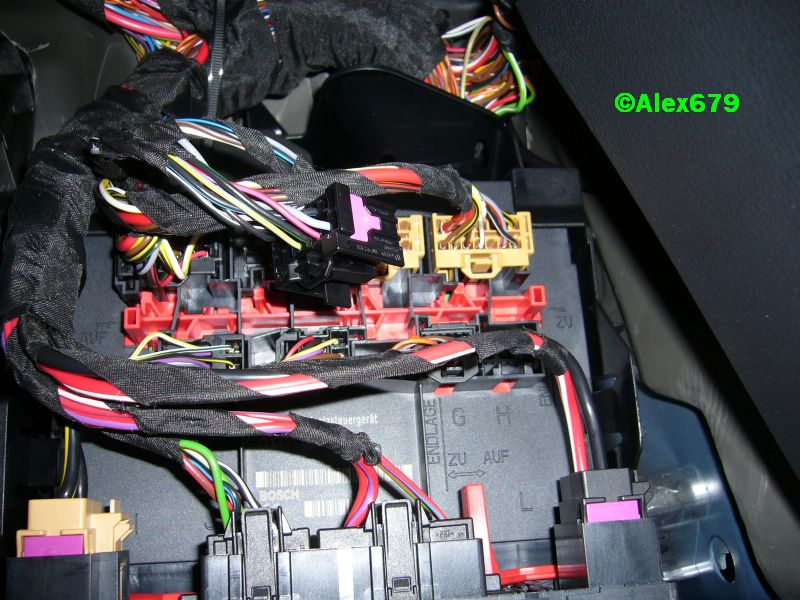

    И ищем разъем отмеченный синим


    Берем тот большой штекер который посередине (белый, блок J519) и вытаскиваем его (не забывайте, что машина должна быть выключена).

    Вытащили, видим вот что:

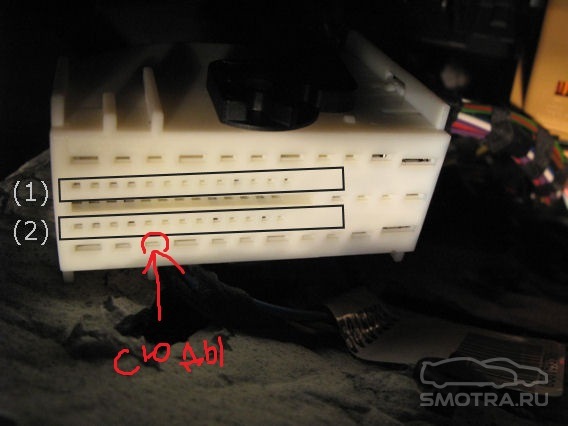

    Разбираем этот штекер. Делается это очень просто. Там походу поймете.
    Добавляем пин в разъем который обведен на фотке выше (третий снизу слева). Массу на любую железяку (болтик) кидаем.


    от этого провода будет отходить 3 линии:
    1. на плафон в ногах у водителя
    2. на плафон в ногах переднего пассажира (протягиваем через полости торпедо от БК к бардачку)
    3. на плафон в ногах у заднего левого пассажира

    После всех манипуляций, у кого подсветки не было, то нужно активировать подсветку в 9блоке авто (электрика бортовой сети)

    программка - 9 блок - Центральная Электроника - Кодирование -Длинное кодирование - активируем в 12 байте 5 бит (если светодиоды, то нужно еще активировать в 25 байте 3 бит) и в 20 байте 0 бит.



    часть материалов была задействована со страничек:
    1. http://www.passat3c.info/cms_neu/index.php?page=152
    2. http://www.passat3c.info/cms_neu/index.php?page=153
    3. http://smotra.ru/autos/volkswagen/pa...8/blog/142744/



    Последний раз редактировалось Axl; 18.07.2016 в 11:10.
