Чистка линзы в VW RNS 510 и прошивка на "столе"
  1. #1
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    4 Вы не можете благодарить!

    Смех Чистка линзы в VW RNS 510 и прошивка на "столе"

    Здрасьте


    Имеем ГУ - RNS 510, прошивка 4120. При попытке установки 5218 ошибка, неверное чтение с диска, бла-бла-бла.

    Посоветовали на stn форуме почистить линзу. И прошивать с подключенным блоком питания для поддержания 14.5в питания.

    Итак имеем ГУ:












    Для того, чтобы включить RNS на "полу" нужен, иначе она не включается.
    Код я узнал, спасибо Паше Бамбардия Кургуду(вроде так ник пишется ).

    Интересно. Машина у меня 2009гв, а магнитола февраль 2011. Видимо меняли по гарантии, ибо код она приняла, полученный у Паши, и в машине код не просит, при отключении АКБ.

    Предварительно перед тем, как разбирать вытаскиваем(если имеется) внутри компакт-диск!

    Для разборки вам понадобятся:

    - отвертка плоская

    - Торкс Т8 и Т6

    Берем магнитолу и откручиваешь 2 винтика сверху. Торкс Т8.







    И снимаем крышку.



    Вот наш дисковод:



    Он держится на двух болтах в задней части RNS. Торкс Т8.



    Дисковод держится на двух шлейфах. Отсоединить их просто.




    Отсоеденив дисковод переворачиваем его.
    Видим два винтика(они тут были, на фото уже выкручены).



    И с другой стороны платы так же 2 винтика Торкс Т8




    После того как открутили плату её нужно будет поднять, но этому действию мешают 2 шлейфа, которые нужно снять:



    Теперь откидываем плату "назад".

    Видим красоту Вот она наша линза! Только попой к вам





    Чтобы её снять нужно открутить полностью болтик под номером 1 Торкс Т6




    И приоткрутить болтик под номером 2 Его НЕ НУЖНО полностью откручивать! Задача простая - дать свободу движения направляющей с линзой вперед!




    И вытаскиваем блок с линзой и направляющей из дисковода!




    Протирал просто - взял палочку для ушей, подышал на линзу и протер. Так раза 3-4 и все. Никакими спиртами не тер, а то можно стереть покрытие на линзе


    Никаких других болтиков не откручивать! Я открутил. В итоге сбил угол наклона диска в дисководе, и диск стал цеплять все подряд. Пришлось раскурочить весь дисковод, чтобы понять причину. Еле исправил методом тыка, сейчас все ОК.

    Собираем в обратной последовательности.


    О подключении магнитолы "на столе".

    Для этого нужен разъем черный:



    И в него 3 пина с номером N 906 845 05

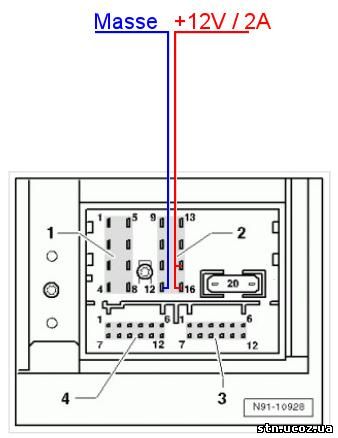

    Масса подключается к 12 пину, а плюс к 15 и 16 пину.




    Жмем кнопку включения и вуаля, мафон просит код и дальше работает и фильмы показывает


    Для прошивки я использовал обычный блок питания(он же ЗУ) и АКБ от Вебасты(вторая АКБ в багажнике). АКБ чисто для буферного режима, вдруг что случится с зарядником или свет выключат А так хоть она прошьется, а не выйдет кирпич



    Прошивал 5269mtv версию.


    Процесс прошел успешно












    Информация о прошике




    Ставим карты 8049 новые.









    Немного изменилась сама картинка, появился значек Блютуса. Зачем не знаю.





    Все работает, телефон подключился, CD чейнджер шуршит, радио и нави работают. Все ОК

    Работать стала шустрее, звук вроде такой же.

    Я доволен
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  2. #2
    Знатный Перец Клуба VW Passat B5! Аватар для Britanets
    Регистрация
    29.07.2005
    Адрес
    Россия, Москва СВАО
    Возраст
    40
    Сообщений
    5,362
    Спасибо +
    Получено: 150
    Отправлено: 126

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, когда ты себе успел воздуховоды намутить такие?
    В6 Variant 2.0TDI(BMR) DSG6 Highline 2007

  3. #3
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Britanets Посмотреть сообщение
    COOLLER, когда ты себе успел воздуховоды намутить такие?
    У меня заводские они!
    Смотрел даже, когда снимал бардачек. Все штатно, включая проводку!
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  4. #4
    Touareg Аватар для Headache
    Регистрация
    21.07.2006
    Адрес
    Город-Герой-Минск
    Возраст
    33
    Сообщений
    2,505
    Спасибо +
    Получено: 15
    Отправлено: 29

    0 Вы не можете благодарить!

    По умолчанию

    Вань,поздравляю! А расскажи для чего все это? Чтобы поставить новые карты?

    --- Добавлено чуть позже ---

    для чего линзу чистил?
    B6 2009 турботрактор СВАВ DSG КК#350

  5. #5
    Знатный Перец Клуба VW Passat B5! Аватар для Britanets
    Регистрация
    29.07.2005
    Адрес
    Россия, Москва СВАО
    Возраст
    40
    Сообщений
    5,362
    Спасибо +
    Получено: 150
    Отправлено: 126

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    У меня заводские они!
    Смотрел даже, когда снимал бардачек. Все штатно, включая проводку!
    заводские? такие вроде только на СС ставили в те времена (подсветка + хром окантовка)
    В6 Variant 2.0TDI(BMR) DSG6 Highline 2007

  6. #6
    Touareg Аватар для ibugakn
    Регистрация
    10.05.2008
    Адрес
    Россия, Липецк
    Возраст
    35
    Сообщений
    2,194
    Спасибо +
    Получено: 286
    Отправлено: 233

    1 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение

    прикольная газетка
    B5+ AWT 2002 МКПП седан был
    В6 BZB 1.8TSI МКПП-6 седан highline чёрный перламутр был...

  7. #7
    Знатный Перец Клуба VW Passat B5! Аватар для Britanets
    Регистрация
    29.07.2005
    Адрес
    Россия, Москва СВАО
    Возраст
    40
    Сообщений
    5,362
    Спасибо +
    Получено: 150
    Отправлено: 126

    0 Вы не можете благодарить!

    По умолчанию

    ibugakn, эта 5!
    В6 Variant 2.0TDI(BMR) DSG6 Highline 2007

  8. #8
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Headache Посмотреть сообщение
    Вань,поздравляю! А расскажи для чего все это? Чтобы поставить новые карты?

    --- Добавлено чуть позже ---

    для чего линзу чистил?
    В начале написано для чего



    Цитата Сообщение от Britanets Посмотреть сообщение
    заводские? такие вроде только на СС ставили в те времена (подсветка + хром окантовка)
    Да, заводские. Такая комплектация.

    --- Добавлено чуть позже ---

    Цитата Сообщение от ibugakn Посмотреть сообщение
    прикольная газетка
    Метро называется
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  9. #9
    Модератор Аватар для Vasilich
    Регистрация
    06.10.2004
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    32
    Сообщений
    32,328
    Записей в дневнике
    1
    Спасибо +
    Получено: 964
    Отправлено: 1,472

    0 Вы не можете благодарить!

    По умолчанию

    А к чему весь этот геморрой??? Что изменилось то??? Кроме оформления?
    B5 1.9 TDI -> B5.5 1.9 TDI -> B6 2.0 TDI -> B7 Alltrack 2.0 TSI

  10. #10
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Вообще кто-то читает или тупо картинки смотрят?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  11. #11
    Модератор Аватар для Vasilich
    Регистрация
    06.10.2004
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    32
    Сообщений
    32,328
    Записей в дневнике
    1
    Спасибо +
    Получено: 964
    Отправлено: 1,472

    0 Вы не можете благодарить!

    По умолчанию

    Если честно, больше картинки смотрел Видел, что ты написал, мол стала работать чуть быстрее. Это все?

    --- Добавлено чуть позже ---

    прикольная газетка
    О! Будем знать какую газету себе Ваня выписывает
    B5 1.9 TDI -> B5.5 1.9 TDI -> B6 2.0 TDI -> B7 Alltrack 2.0 TSI

  12. #12
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Vasilich Посмотреть сообщение
    Это все?
    Ну да. Тормознутость РНС раздражает.

    --- Добавлено чуть позже ---

    Еще говорят что радио будет лучше работать. Я пока не успел послушать.
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  13. #13
    Модератор Аватар для Vasilich
    Регистрация
    06.10.2004
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    32
    Сообщений
    32,328
    Записей в дневнике
    1
    Спасибо +
    Получено: 964
    Отправлено: 1,472

    0 Вы не можете благодарить!

    По умолчанию

    Ну да. Тормознутость РНС раздражает.
    Не замечал у себя Может у меня уже такая прошивка была?
    B5 1.9 TDI -> B5.5 1.9 TDI -> B6 2.0 TDI -> B7 Alltrack 2.0 TSI

  14. #14
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Новая прошивка вышла месяц назад наверно
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  15. #15
    Знатный Перец Клуба VW Passat B5! Аватар для Britanets
    Регистрация
    29.07.2005
    Адрес
    Россия, Москва СВАО
    Возраст
    40
    Сообщений
    5,362
    Спасибо +
    Получено: 150
    Отправлено: 126

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, тебе надо ник менять "Ваня не могу спать спокойно"
    В6 Variant 2.0TDI(BMR) DSG6 Highline 2007

  16. #16
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Britanets, я люблю когда все как надо. В этом есть что-то плохое?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  17. #17
    Polo
    Регистрация
    21.09.2012
    Адрес
    Шахты
    Возраст
    36
    Сообщений
    332
    Спасибо +
    Получено: 25
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    Collerу, а также всем форумчанам,кто будит проводить операции по чистке лазера на любом аппарате. Рекомендую: прежде чем отключить шлейф лазера вернуть предохранительные перемычки!! Делается слабомощным паяльником "сопля" на контактных оловянных пятнах(их видно на 11 фото на самом шлейфе лазера). Эта процедура шунтирует диоды лазера и защищает их от статического напряжения.После всех процедур с лазером, подключить его и перемычки удалить. Если кто не дружит с паяльником, то одевать хотя бы антистатический браслет. Данная процедура освободит от лишнего возможного "головняка"!
    Passat B5 1997г.в. AEB 1.8T клима МКПП и т.д.

  18. #18
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Ewgeniy Посмотреть сообщение
    Collerу, а также всем форумчанам,кто будит проводить операции по чистке лазера на любом аппарате. Рекомендую: прежде чем отключить шлейф лазера вернуть предохранительные перемычки!! Делается слабомощным паяльником "сопля" на контактных оловянных пятнах(их видно на 11 фото на самом шлейфе лазера). Эта процедура шунтирует диоды лазера и защищает их от статического напряжения.После всех процедур с лазером, подключить его и перемычки удалить. Если кто не дружит с паяльником, то одевать хотя бы антистатический браслет. Данная процедура освободит от лишнего возможного "головняка"!
    Спасибо за ремарку. Не знал.
    А часто бывает так, что статика выводит из строя лазер?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  19. #19
    Polo
    Регистрация
    21.09.2012
    Адрес
    Шахты
    Возраст
    36
    Сообщений
    332
    Спасибо +
    Получено: 25
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    Cooller, в основном зависит в каких трусах сидишь. Шучу. Не часто, но бывают случаи, все зависит от стола и одежды. Причем высаживает, даже щелчков не слышно. Когда я ремонтирую дорогую технику ставлю всегда, можно не заработать, а купить клиенту новый лазер. Как то так.
    Passat B5 1997г.в. AEB 1.8T клима МКПП и т.д.

  20. #20
    Всем Перцам - Перец Клуба! Аватар для ladjak
    Регистрация
    27.06.2007
    Адрес
    Россия, Тверь(Юность) - Вышний Волочек - Максатиха
    Возраст
    37
    Сообщений
    9,696
    Записей в дневнике
    12
    Спасибо +
    Получено: 500
    Отправлено: 154

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, Ванек молодец те Серега Squipper дозвонился??
    Passat B5 Variant 98, 1.8Т АЕВ(kalex), ручка - отдан в рабство бате
    Passat B6 Variant 08, 2.0T CBAB DSG6 Серенький Oo w oO by GutenVag
    Drive2
    ETKA, Elsa,VCDS HEX-CAN 11.11.3-rus, VAG-TACHO v2.0. В миру - Серёга. кк №01949

Страница 1 из 2 12 ПоследняяПоследняя

Похожие темы

  1. Passat B6 Чистка линзы в VW RNS 510 и прошивка на "столе". Фотоотчет.
    от Axl в разделе Акустика и музыка в авто
    Ответов: 0
    Последнее сообщение: 23.12.2013, 09:25
  2. VW RNS MFD 2 > VW RNS 510
    от Сева в разделе VW Passat B6/CC
    Ответов: 17
    Последнее сообщение: 09.09.2009, 00:21
  3. RNS 510
    от sholohov77 в разделе VW Passat B6/CC
    Ответов: 20
    Последнее сообщение: 29.08.2009, 00:00
  4. Продам RNS-510 с антенной в идеале! 1T0035680B
    от Evg1976 в разделе Куплю-Продам Автозвук
    Ответов: 5
    Последнее сообщение: 06.07.2009, 16:24
  5. Что выбрать ? RNS 510 или Carmani СА400VW
    от Evdokim в разделе VW Passat B6/CC
    Ответов: 9
    Последнее сообщение: 14.10.2008, 20:03

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
