    По умолчанию Отчет замена моторчика стеклоочистителей на ТАЗовский

    Привет всем)
    Отчета с картинками не нашел, так что внесу еще полезной инфы в наш коллектив.
    Летом делал ТО трапеции, из за того, что 1 втулку заклинило почти намертво. И вот, недавно, дворники на трассе совсем отказались сотрудничать. 10 минут рукой их шевелил - вроде получше стало.
    Поскольку в своей летней работе я был уверен - приговорил моторчик. Ну и естественно жаба шепнула на ухо цены... выбор был сделан в пользу ТАЗовского моторчика. купил за 850 рублей и понеслось...

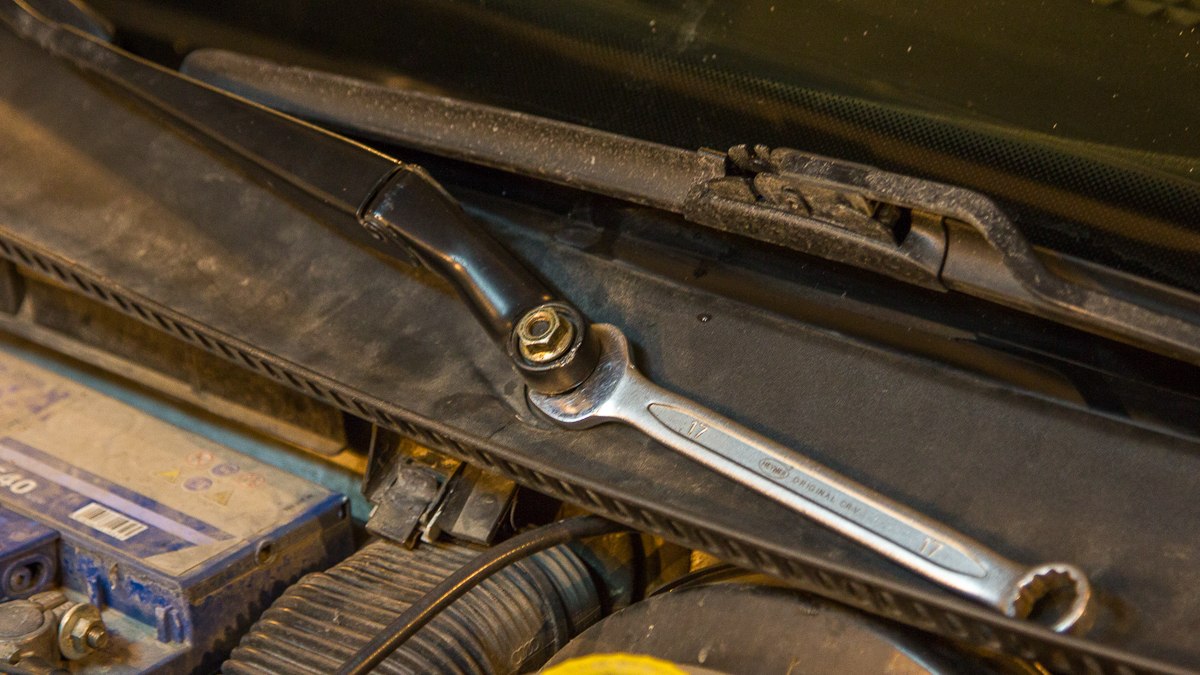

    Снимаем заглушки с поводков дворников и откручиваем гайку на 13.
    Кто-то писал про выпрессовыватель подшипников для снятия поводков - вы чего?) Все без усилий делается ключом на 15-19.

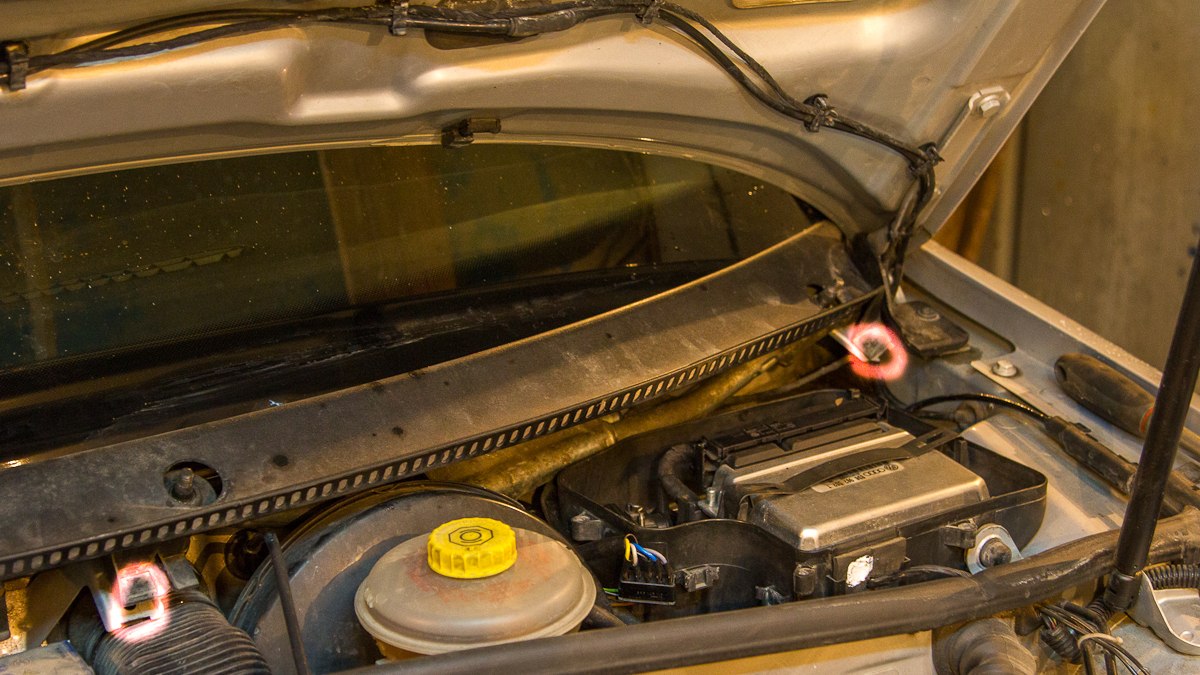

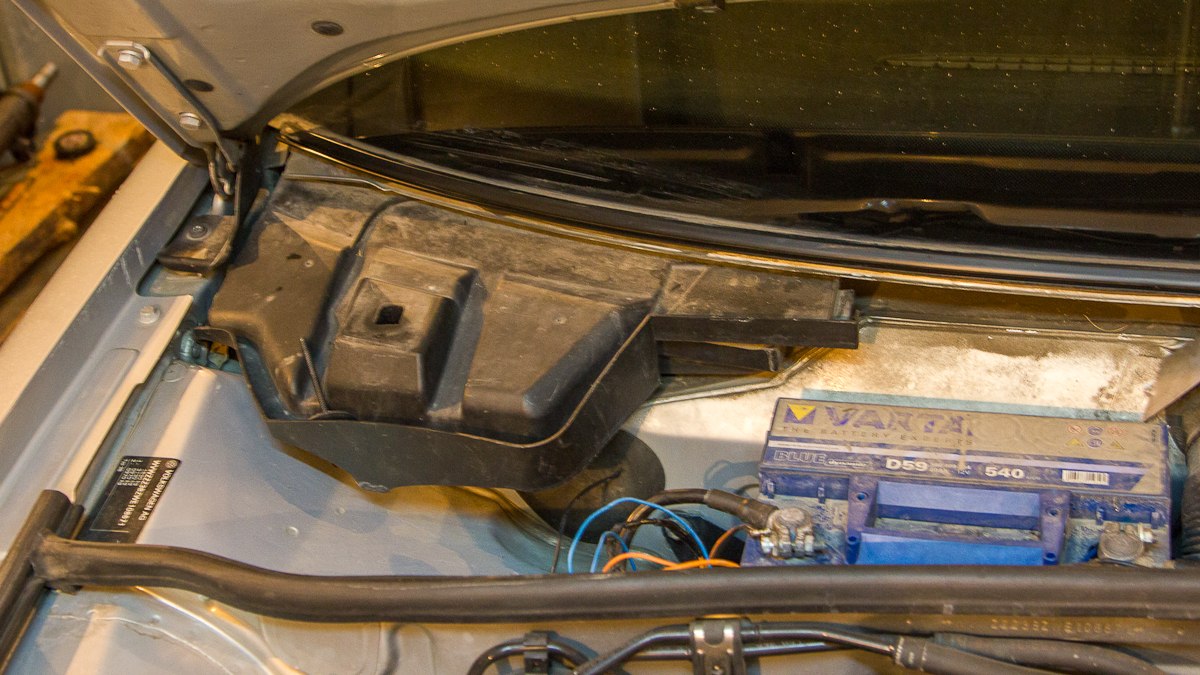

    Далее снимаем крышку бокса для мозгов) Кружками (для новеньких и тех, кто не в курсе) выделены места расположения саморезов.(Для самого хитрого, который спроятался инжинеры ВАГ придумали заглушку в пластиковой панели)

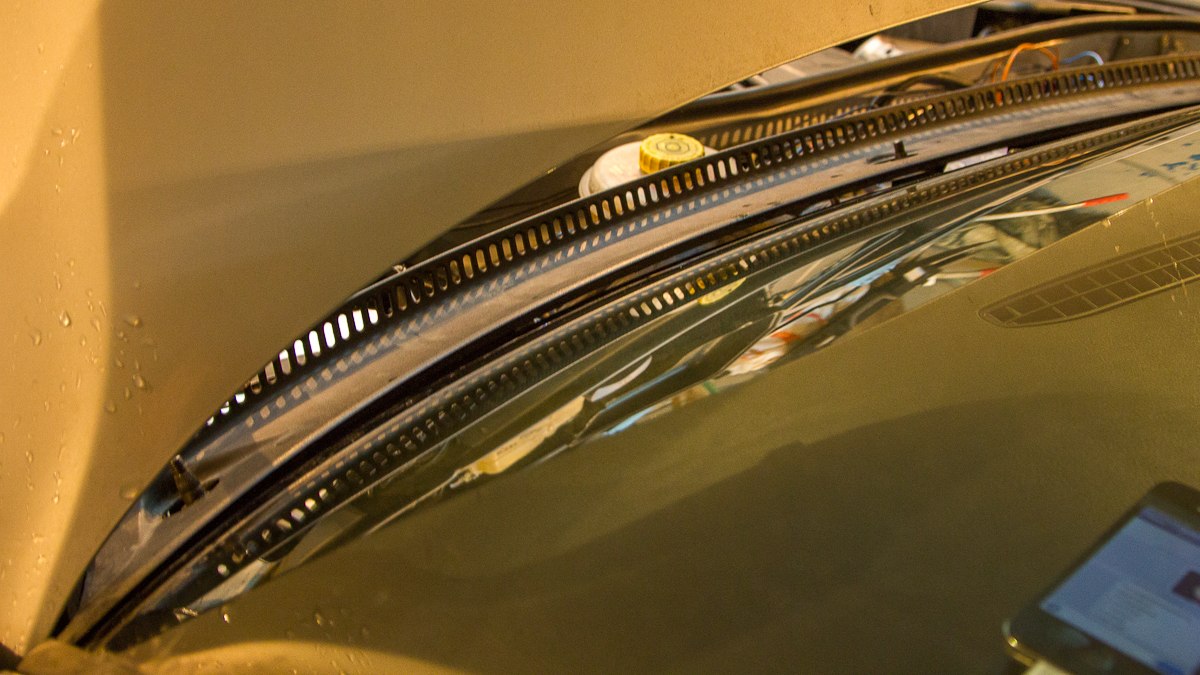

    Сняв поводки дворников можно снять пластиковую панель для отвода воды под стеклом. Предварительно открутив саморез на крышке салонного фильтра и демонтировав 2 зажима.





    Панель снимается руками, аккуратно и не торопясь - помогать можно, пролив WDшкой, если совсем не идёт и подковыривать пластиковыми лопатками, в роли которых, дорогие колхозники, могут выступать любые изделия из пластика)

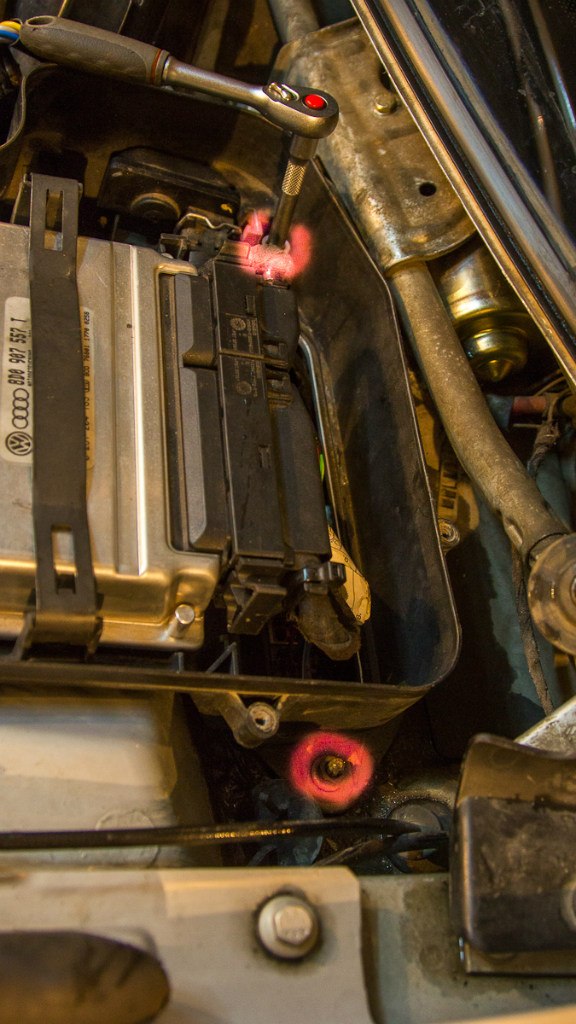

    Дальше нам будет мешать сам бокс с мозгом... его можно открутить совсем и снять все разъемы - так будет удобнее, а можно просто открутить крепления и немного сдвинуть вперед, предварительно приподняв вверх.

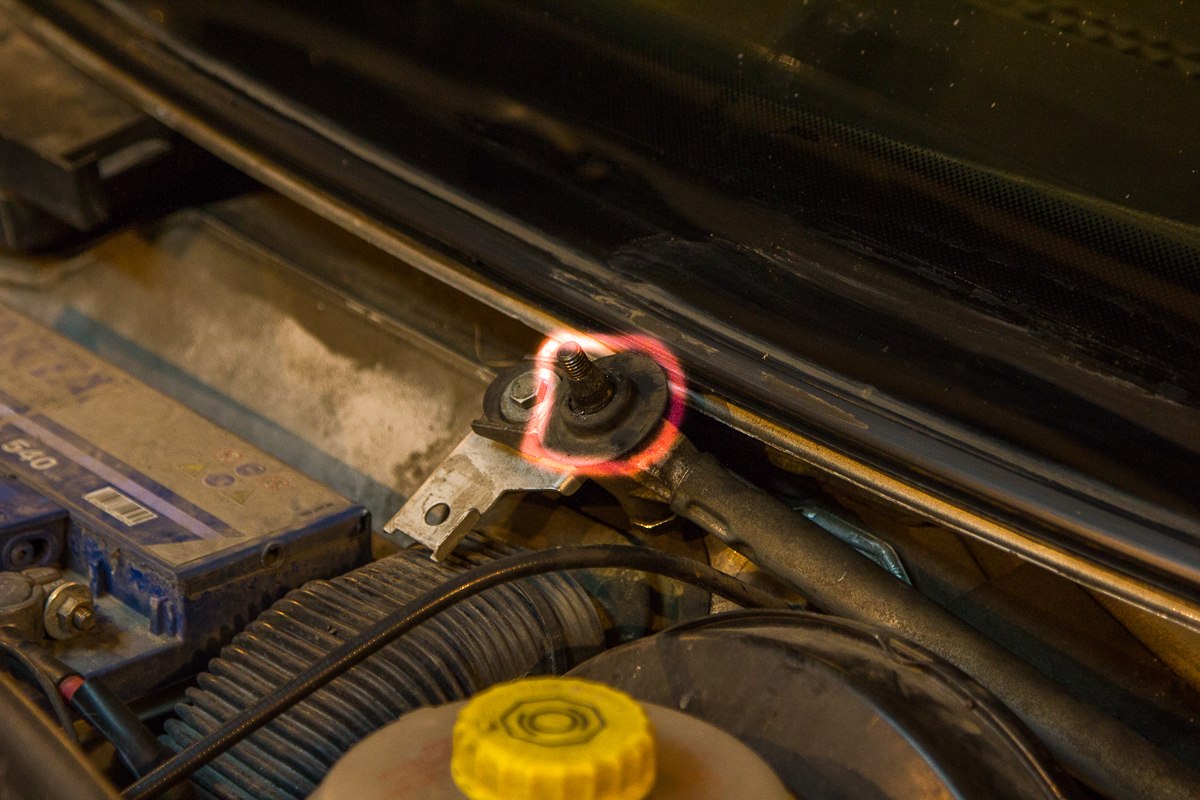

    Так же стоит сразу снять и отложить, что бы не посеять 2 резиновые юбки) на втулках поводков)

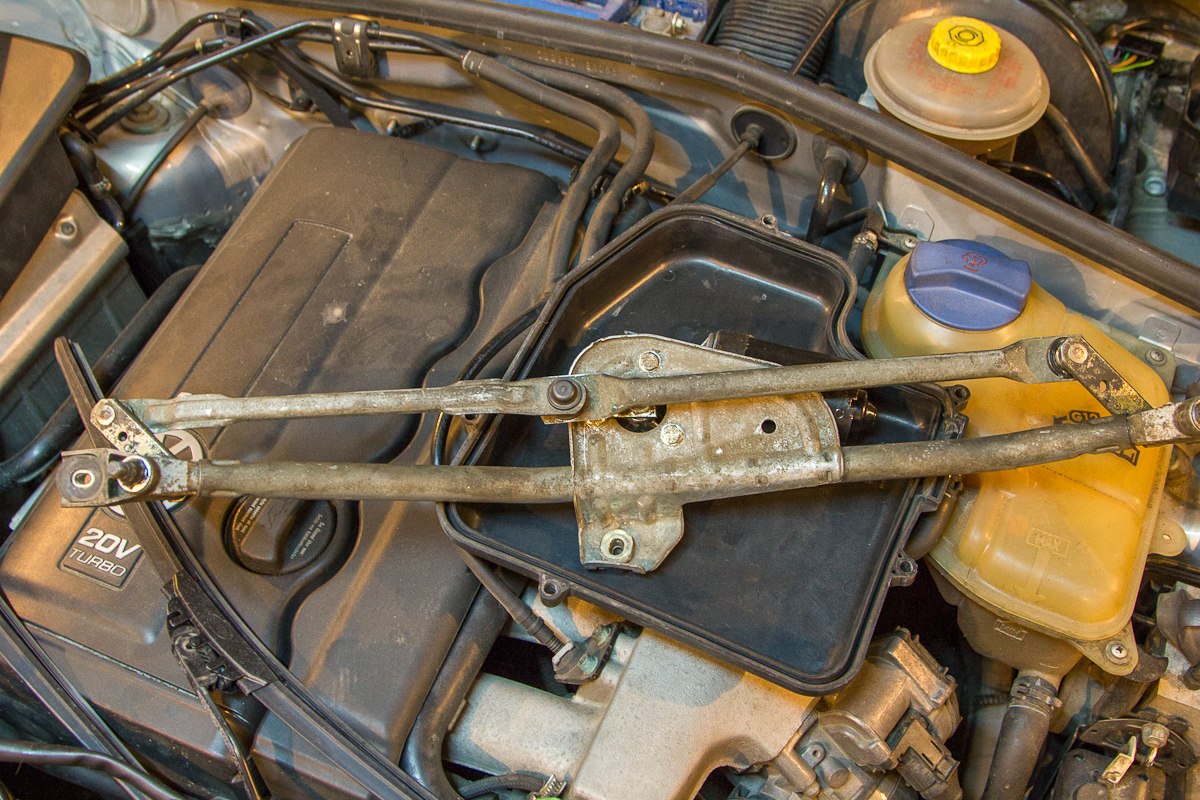

    Крепления трапеции фотографировать не стал, там болты на 10 их сложно не заметить - 1 по центру внизу и 2 по бокам у втулок.

    Сейчас, при замене моторчика усераться и запоминать положения трапеции не надо... все будет дальше по уму)

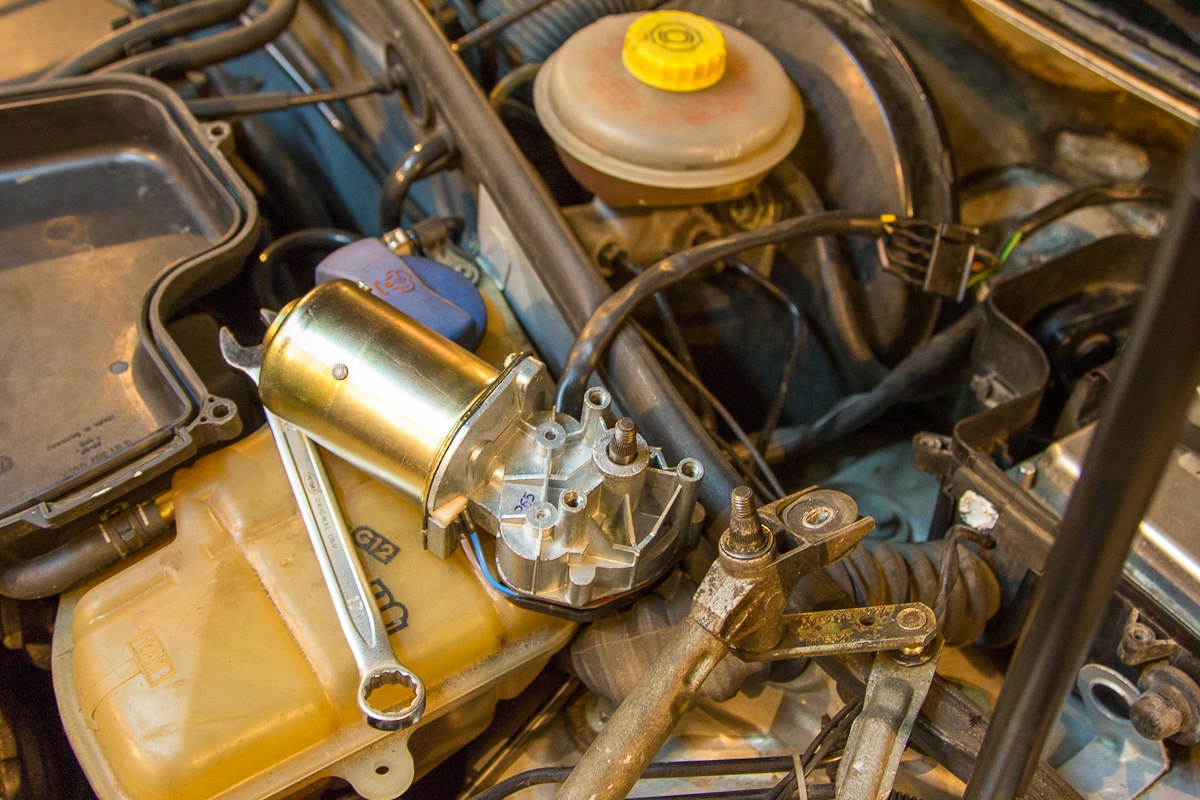

    Моторчик от коромысла я отделял так: ключ на 17 и голова на 13 (да, шарнир нужно разъединить, 15 ключ и тут нам пригодится)

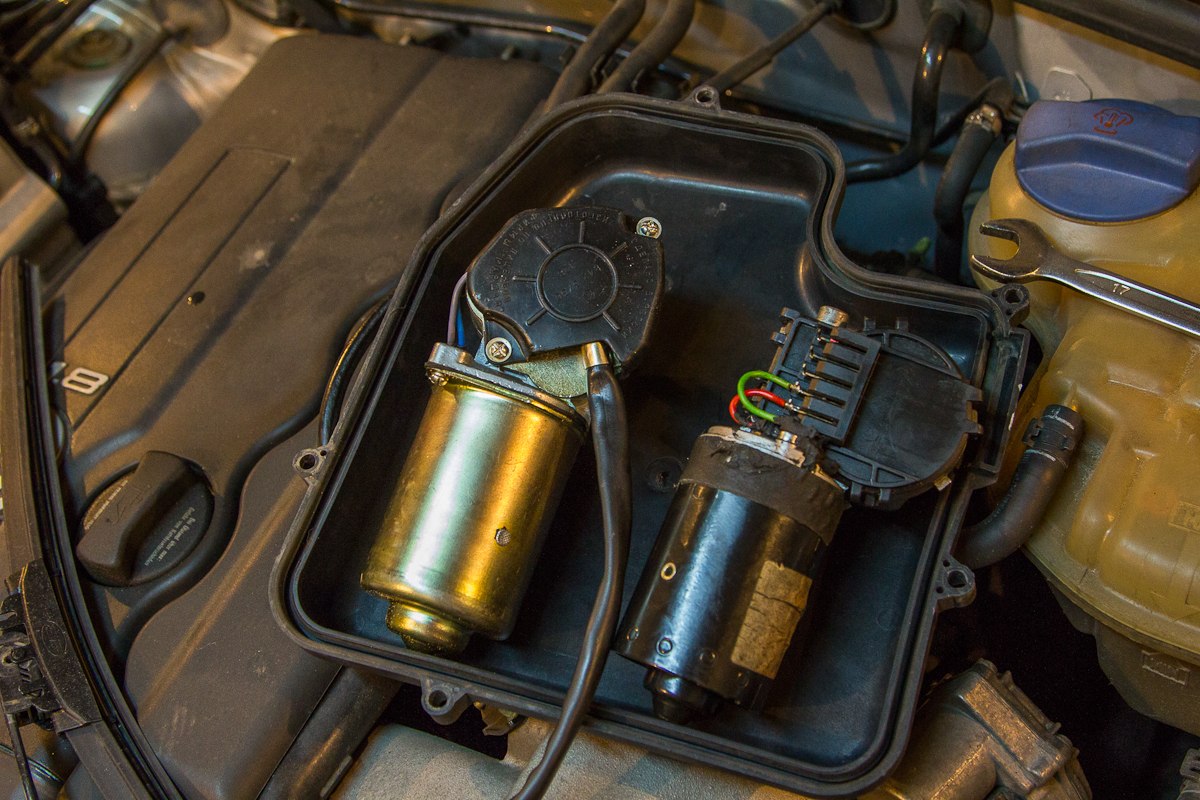

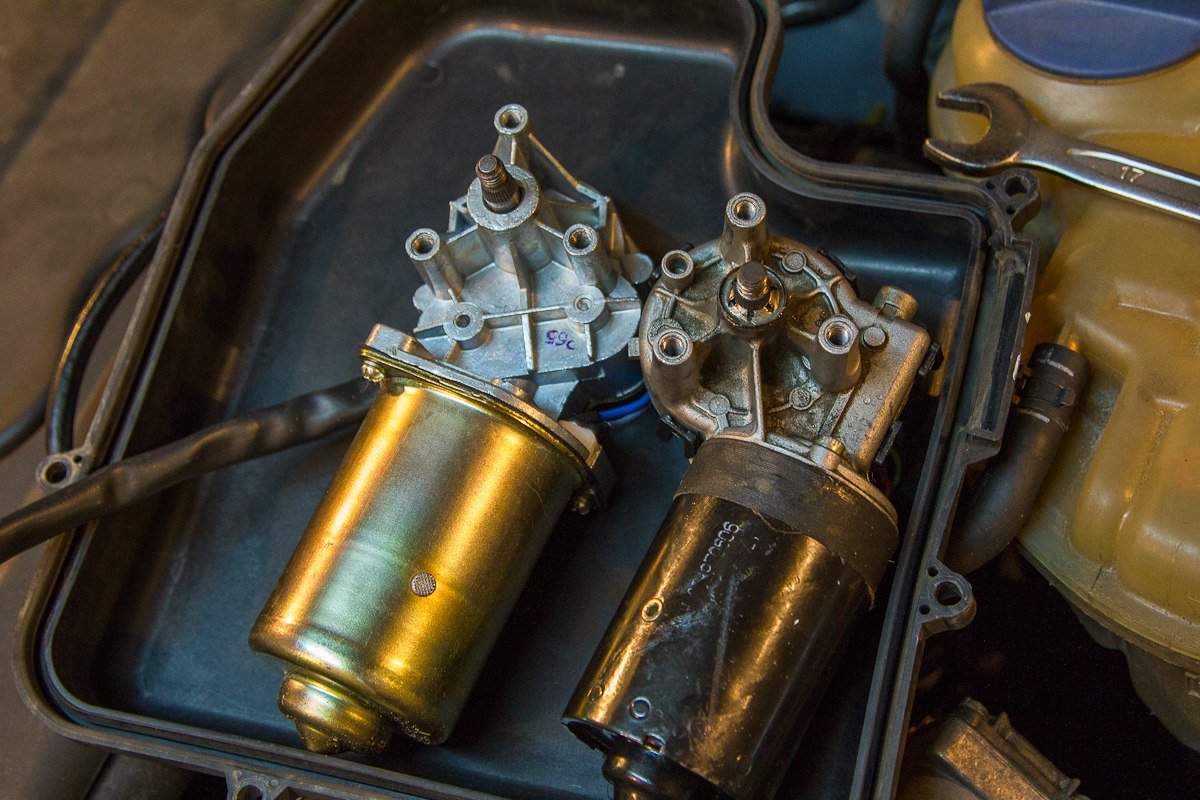

    Вот они, пупсеги: ТАЗ и ВАГ)

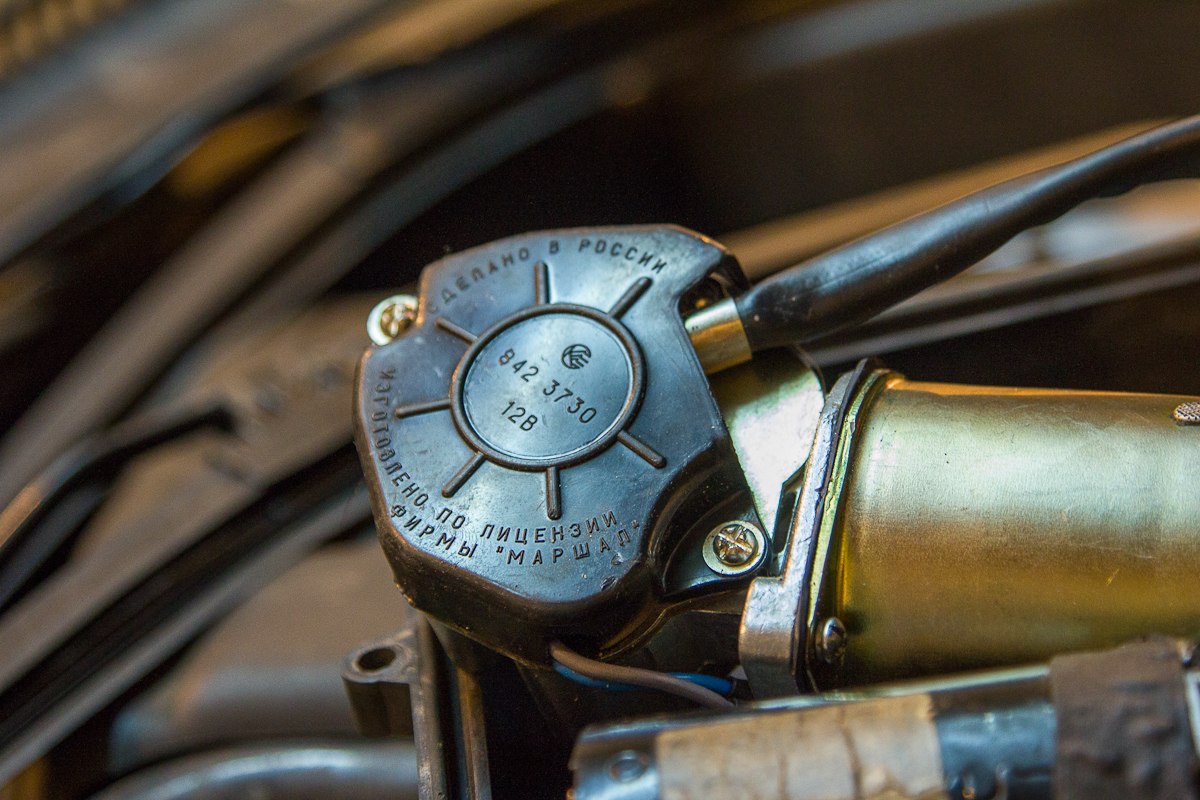

    Единственная маркировка на моторчике - это...



    Теперь настройка, предустановочная:
    -нам надо убедиться, что моторчик в положении "дворники опущены"
    -собрать трапецию на настроенном моторчике (и не сбить эту настройку) так, что бы втулки были повернуты в положение "дворники опущены"

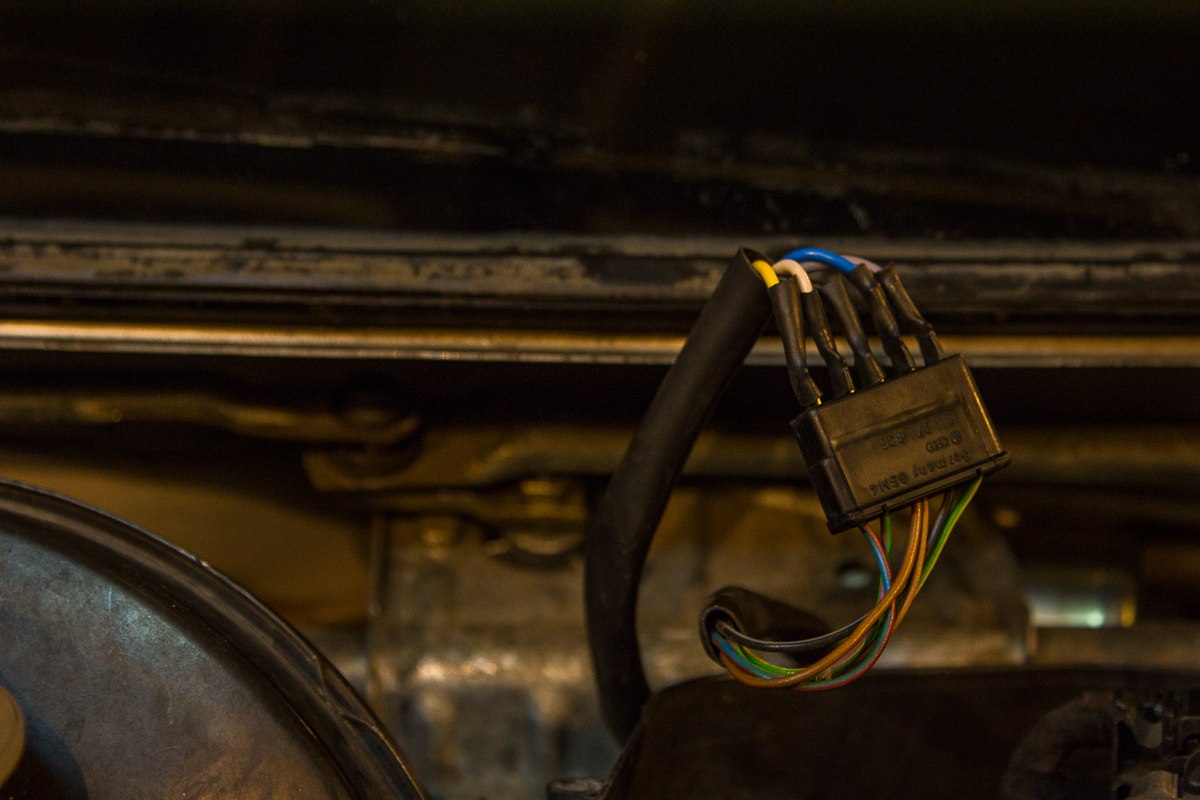

    Распиновку моторчика я брал такую(тут вычитал на форуме, да)
    Последовательность перепайки:
    1-Сиреневый,
    2-голубой,
    3-черный,
    4-белый,
    5-желтый.




    С той лиш разницей, что я ниче не паял. Я вынул пины из ТАЗовского разъема и воткнул их в разъем на косе, в нужной последовательности, запихав каждый контакт в термоусадку. Держится отменно. Разъем на косе имеет нумерацию.

    Так в общем движок...
    Подключаем его и включаем зажигание (Если мозги отключались - их стоит включить(речь про ЭБУД))



    Опускаем рычаг дворников вниз и слушаем моторчик, он должен "отжужжать" полный цилк 1 раз и заткнуться. На этом настройка закончена, он в том положении, в котором надо. Вырубаем зажигание. Отсоединяем моторчик.

    Устанавливаем моторчик на трапецию (3 болта на 10). Далее нужно одеть коромысло)

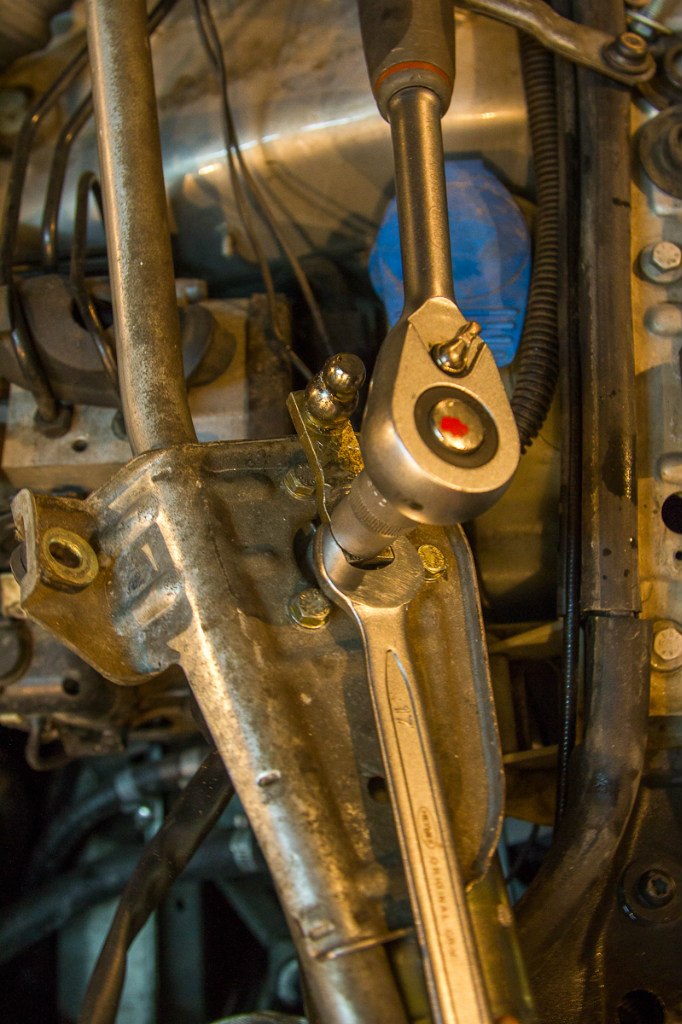

    Я по нему постучал через головку на 15 на 1/2, что бы сел там на прорези. Положение коромысла - это ключевой момент. Если Вы смотрите на УСТАНОВЛЕННУЮ трапецию со стороны переднего бампера - коромысло должно смотреть строго влево(это как раз положение ЛЕЖАТЬ! для дворников). Тут, как и при снятии - ключом на 17 держим от проворота и аккуратно, что бы ось не начала с гайкой проворачиваться затягиваем гайку головкой на 13)
    Все, одеваем 2 шарнира на коромысло и ура) Самое страшное позади. Можно на всякий случай подключить и попробовать включить дворники - посмотреть правильно ли будут вращаться втулки.

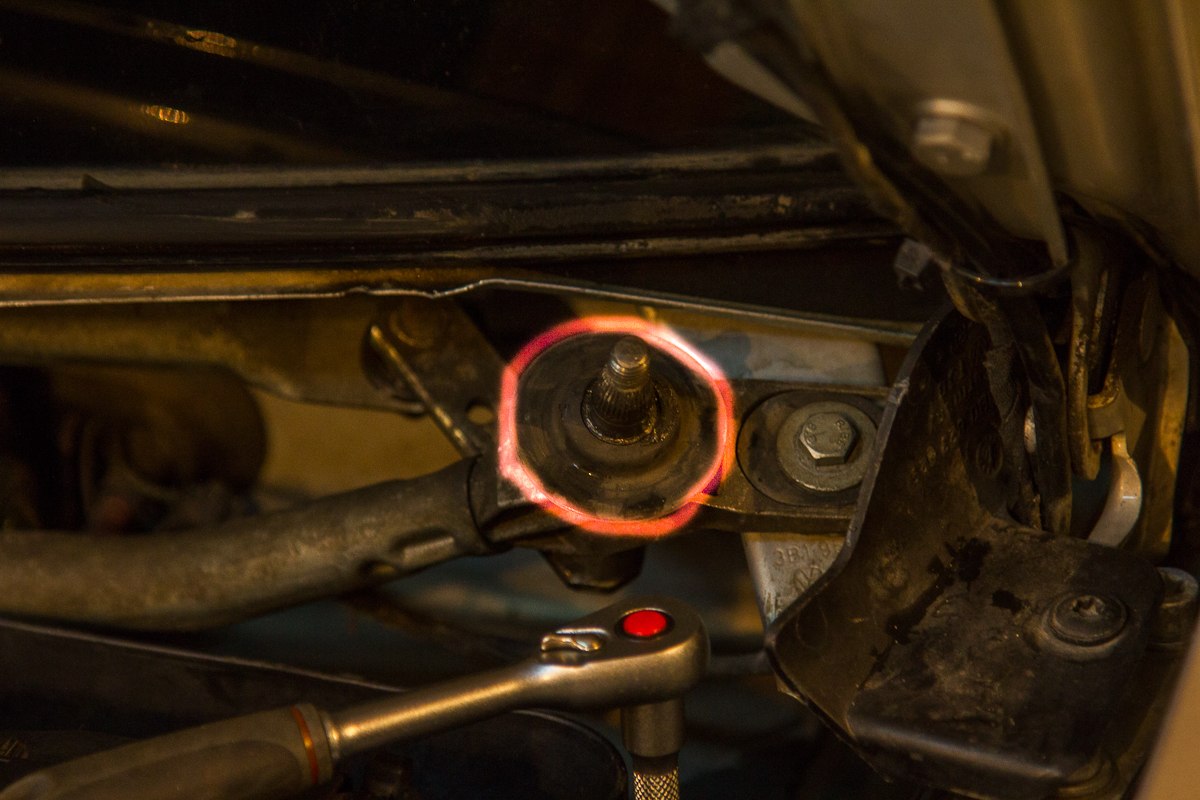

    Правильное положение левой и правой втулки трапеции соответственно:



    Вот и все!

    ТАЗовый моторчик, конечно, погромче стока будет, но не сильно!
    Трет отлично, я доволен.

    Надеюсь пригодится кому-нибудь)
    Последний раз редактировалось Life; 12.12.2013 в 16:18.
    VW Passat 1.8 T (AEB), 1997(модельный год 98), МКПП, Седан, Переднепривод, печка, подсветка: была зеленая, а теперь красная, chip (powered by Auditoria) 150Hp@210Nm -> 195Hp@300Nm, Bilstein B12 Pro-kit

  2. #2
    Всем Перцам - Перец Клуба! Аватар для Seregas
    Регистрация
    23.11.2009
    Адрес
    Питер
    Возраст
    40
    Сообщений
    22,243
    Спасибо +
    Получено: 3,823
    Отправлено: 86

    0 Вы не можете благодарить!

    По умолчанию

    Life, молодца! Отличный отчет. Уже увековечен в базе знаний
    От себя добавлю: с данной процедурой крайне желательно сделать и профилактику самой трапеции (если давно не делалась)
    Не матерящийся автослесарь дает повод усомниться в своей компетенции.
    В личке не консультирую. Для этого есть форум.

  3. #3
    Polo Аватар для Life
    Регистрация
    02.05.2012
    Адрес
    Санкт-Петерург
    Возраст
    27
    Сообщений
    387
    Спасибо +
    Получено: 45
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    Оо) Круто, вот и в БЗ попало что-то
    VW Passat 1.8 T (AEB), 1997(модельный год 98), МКПП, Седан, Переднепривод, печка, подсветка: была зеленая, а теперь красная, chip (powered by Auditoria) 150Hp@210Nm -> 195Hp@300Nm, Bilstein B12 Pro-kit

  4. #4
    Golf
    Регистрация
    24.12.2011
    Адрес
    Москва
    Возраст
    42
    Сообщений
    923
    Спасибо +
    Получено: 50
    Отправлено: 4

    0 Вы не можете благодарить!

    По умолчанию

    Молодец, шикарный отчет! Изложение легкое и с юмором
    А откуда родилась мысль применить ТАЗовский моторчик?
    Passat B5 1998, 1,8 л. AEB 150 л.с., МКПП, климат, VIN WVWZZZ3BZWP317741

  5. #5
    Polo Аватар для Life
    Регистрация
    02.05.2012
    Адрес
    Санкт-Петерург
    Возраст
    27
    Сообщений
    387
    Спасибо +
    Получено: 45
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Andrey_242 Посмотреть сообщение
    А откуда родилась мысль применить ТАЗовский моторчик?
    Цитата Сообщение от Life Посмотреть сообщение
    Ну и естественно жаба шепнула на ухо цены...
    Потом полез на форум, а тут только "высеры"(извините)
    А! О! Я поставил! Подходит! и все... - никакой инфы, только, вот, Axl выкладывал текст письма, в котором распиновка есть, хотя ее можно понять и самому, вскрыв редуктор моторчика дохлого и нового.

    Цитата Сообщение от Andrey_242 Посмотреть сообщение
    Изложение легкое и с юмором
    Работа у меня такая, объяснять людям все
    VW Passat 1.8 T (AEB), 1997(модельный год 98), МКПП, Седан, Переднепривод, печка, подсветка: была зеленая, а теперь красная, chip (powered by Auditoria) 150Hp@210Nm -> 195Hp@300Nm, Bilstein B12 Pro-kit

  6. #6
    Lupo Аватар для Road_Runner
    Регистрация
    04.08.2008
    Адрес
    Россия, Владимир
    Возраст
    33
    Сообщений
    192
    Спасибо +
    Получено: 9
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Seregas Посмотреть сообщение
    От себя добавлю: с данной процедурой крайне желательно сделать и профилактику самой трапеции (если давно не делалась)
    Посмею поправить: не то что бы желательно, а обязательно, у меня клин втулки со стороны водителя повлек за собой обламывание оной, рычаг щетки встал торчком перпендикулярно стеклу. Причем все это произошло в ливень, было не весело, хорошо что ехал медленно.
    VW Passat B5+ Variant, 2002 г.в., AWT, МКПП5, Синенькая (8 лет 5 месяцев 22 дня) - Продана
    VW Touran 1Т2, 2010 г.в., BMM, DQ250 - Чорный ТурбоТепловозик

  7. #7
    Lupo
    Регистрация
    06.07.2011
    Адрес
    Одинцово М.О.
    Возраст
    42
    Сообщений
    220
    Спасибо +
    Получено: 5
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    Life, Молоток, побегу покупать !!

  8. #8
    Passat Аватар для Bokich
    Регистрация
    19.02.2009
    Адрес
    Россия, Санкт-Петербург
    Возраст
    27
    Сообщений
    1,443
    Спасибо +
    Получено: 10
    Отправлено: 9

    0 Вы не можете благодарить!

    По умолчанию

    Плюсую за отчет )
    B5 variant ADR МКПП тряпка, 98г. Голубой сарай.

  9. #9
    Golf Аватар для agapoff
    Регистрация
    20.07.2011
    Адрес
    иваново
    Возраст
    29
    Сообщений
    710
    Спасибо +
    Получено: 51
    Отправлено: 111

    0 Вы не можете благодарить!

    По умолчанию

    молодец, классный отчет
    B5 1999 год 1,9 TDI AFN

  10. #10
    Pointer Аватар для Jack42
    Регистрация
    01.02.2012
    Адрес
    г.Новокузнецк, Кем. обл.
    Возраст
    28
    Сообщений
    70
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    он справляется с работой? помню у меня на 14 зимой ооочень медленно дворники ползали, с новья... или этот моторчик от приоры?
    Passat B5+, AWM, типтроник, 1,8T, 2003, американец, 170 л.с.

  11. #11
    Lupo Аватар для porkoroko
    Регистрация
    18.10.2010
    Адрес
    Павловский Посад
    Возраст
    32
    Сообщений
    124
    Спасибо +
    Получено: 1
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    Life, спасибо за фотоотчёт! Сделал всё как написано! Трёт прекрасно! Респект и уважуха тебе!!!
    VW Passat 1.6 AHL "Green Crocodile" VIN: WVWZZZ3BZXE069524

  12. #12
    Polo Аватар для Life
    Регистрация
    02.05.2012
    Адрес
    Санкт-Петерург
    Возраст
    27
    Сообщений
    387
    Спасибо +
    Получено: 45
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от porkoroko Посмотреть сообщение
    Life, спасибо за фотоотчёт! Сделал всё как написано! Трёт прекрасно! Респект и уважуха тебе!!!
    На здоровье))

    --- Добавлено чуть позже ---

    Хотел бы добавить по трапеции следующее...
    Тут у меня опять подклинило одну втулку... я ее перебирал.... и наткнулся на важный момент!
    Почистив втулку наждаком, я уже думал все собирать, как подумал, что посадочное отверстие мб тоже загажено на стенках... и не ошибся
    Там оказывается даже выемка есть!!! под смазку, но у меня там поселилось гОвно, которое еще и притерлось самой втулкой, и я не сразу понял, сколько там его!!! Хорошо, есть привычка проверять отверткой на жесткость)))

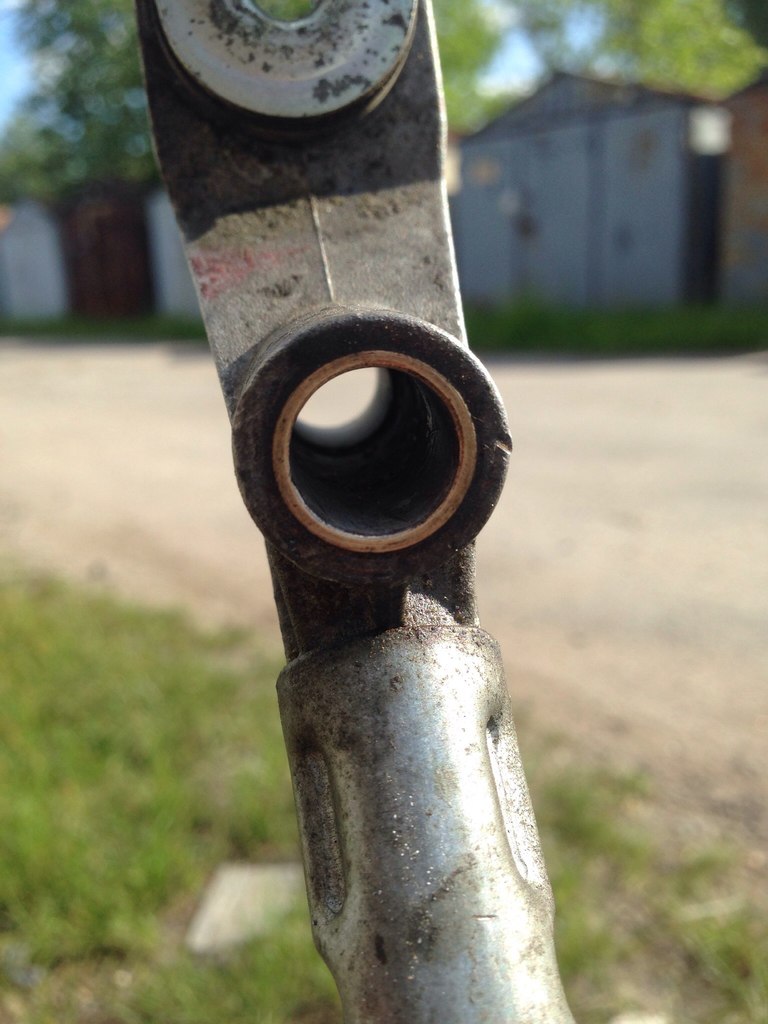

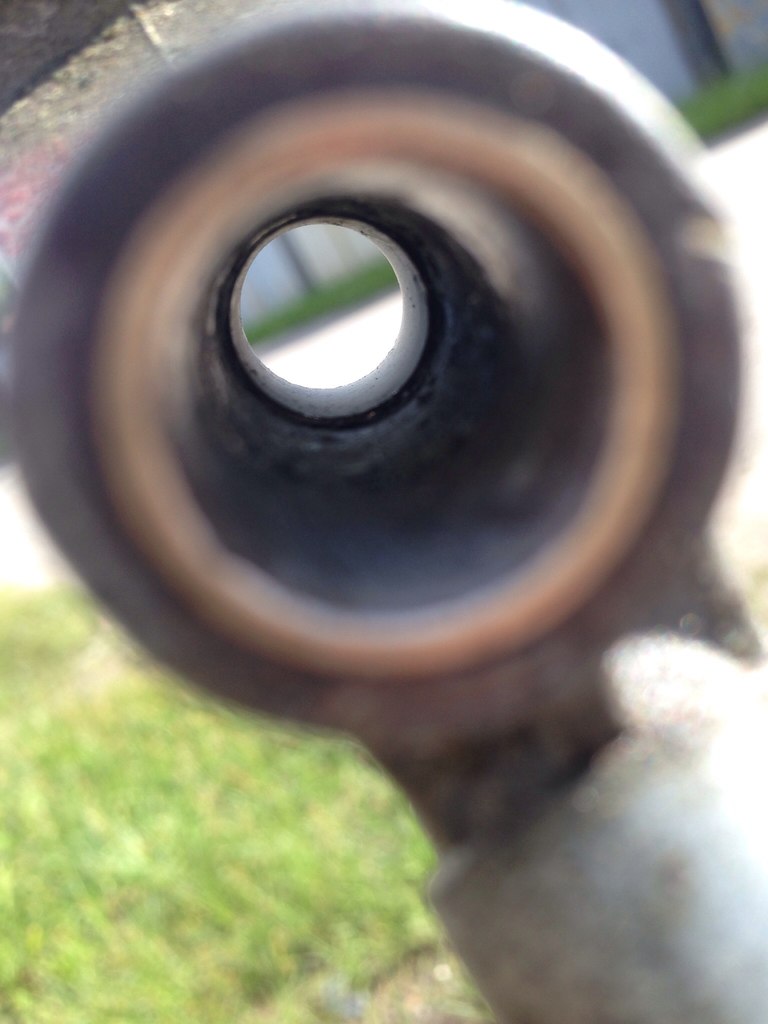

    Вот фото, что бы было понятней, о чем я говорю. О том, какие места требуют чистки и наполнения смазкой.
    ток телефон под рукой был, так что надеюсь понятно вышло!



    VW Passat 1.8 T (AEB), 1997(модельный год 98), МКПП, Седан, Переднепривод, печка, подсветка: была зеленая, а теперь красная, chip (powered by Auditoria) 150Hp@210Nm -> 195Hp@300Nm, Bilstein B12 Pro-kit

  13. #13
    Pointer
    Регистрация
    26.06.2011
    Адрес
    Новосибирск
    Возраст
    35
    Сообщений
    4
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Большое спасибо за отчет! завтра проделаю данную процедуру!

  14. #14
    Pointer
    Регистрация
    26.06.2011
    Адрес
    Новосибирск
    Возраст
    35
    Сообщений
    4
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Все получилось, работа заняла часа два, при условии, что проводилось все во дворе, и заменил моторчик на вазовский и заодно почистил всю трапецию.
    Цена вопроса 1600 рублей, дешевле в Новосибирске моторчик не нашел.
    P.S. Обратите внимание на юбки на втулках, Life на это указывал и предупреждал в своем отчете, я так одну потерял, закатилась в отверстие где разъемы проводов ЭБУ.

  15. #15
    Lupo Аватар для kruz77
    Регистрация
    26.02.2009
    Возраст
    39
    Сообщений
    154
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А чем смазывал втулки?
    У меня одна щетка не прилегает к стеклу, заменил поводок и щётку не помогло, может быть из-за втулок?
