    Радость Фотоотчет: замена эмблемы на AIRBAG

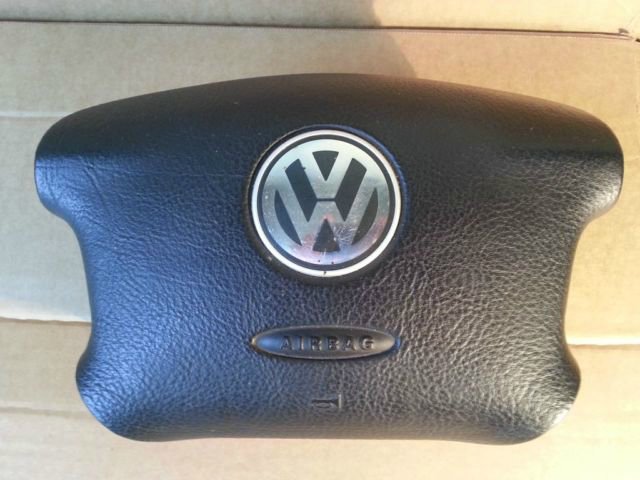

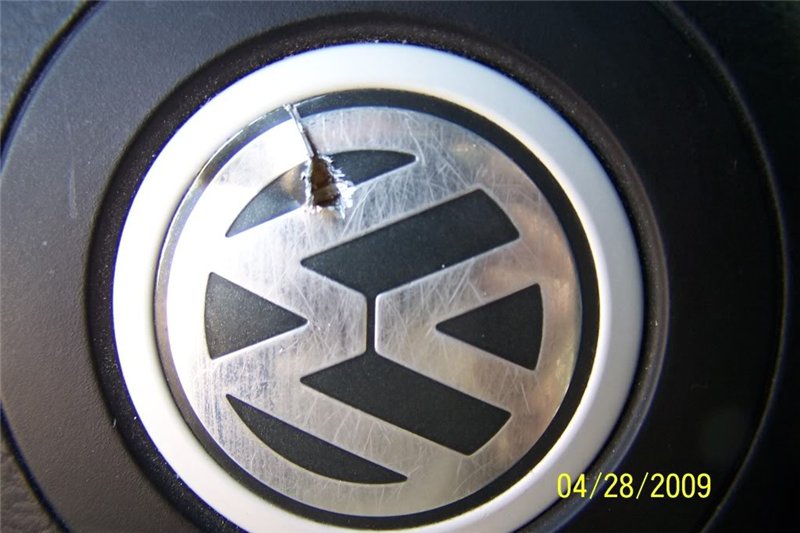

    Всем добра . Решил состряпать маленький фотоотчетик по поводу замены логотипа на руле, точнее на Эйрбэге. Подтолкнуло меня на это некудышное состояние моей родной, жизнь её потрепала. Сначала внимательно прошарил весь интренет на предмет оригинальных и не оригинальных шильдиков. В итоге понял что их в природе не существует. Но я не отчаивался. Всякие наклейки меня не интересовали в принципе, все должно было выглядеть элегантно. Проблему осложняло так же и то, что старая эмблема сидит на заклепке с обратной стороны крышки эйрбэга, а лезть мне в нее наотрез не хотелось. Итут волею судьбы однажды я наткнулся на один буржуйский ресурс посвещенный VW, где человек отковырял таки сердечник эмблемы из эйрбэга. Осторожно прокалывается ножом и отрывается отверткой. Прикладываю фото
    Хотелось чего то новенького. И мной был приобретен колпачок ступицы колеса от VW Beetle, даметром 5,6мм с оригинальным номером
    1C0 601 171 09Z . Хочу отметить что размер старой эмблемы 5,5мм но об этом потом.

    Фото колпачка

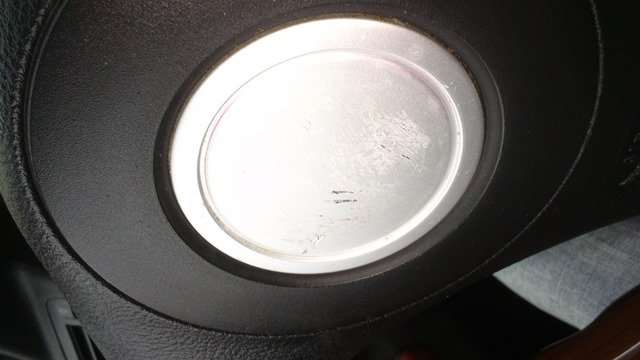

    1) отделил центр старой эмблемы, материал как у консервной банки, размягчил клей средством 3M, соскоблил, очистид вобщем .

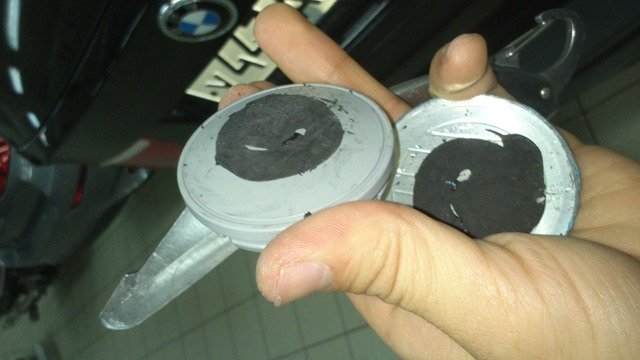

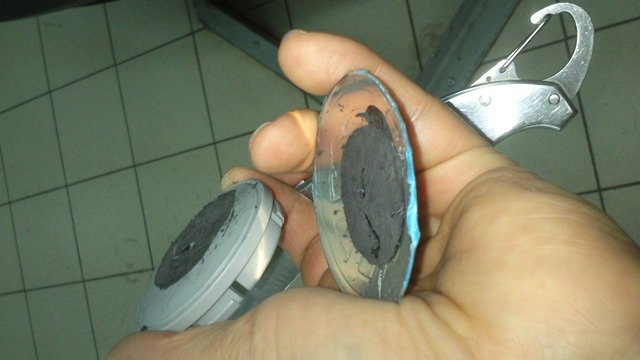

    2)обклеил лицевую часть будущей эмблемы скотчем чтобы не поцарапать, и начал греть с обратной стороны корпуск колпачка строительным феном чтобы отделить металическое лого от подложки. Отделяем аккуратно тупым ножом либо чем то подобным, тонким, чтобы не поцарапать и не проткнуть новое лого случайно. Лого держится на крупной капле клея, подобного тому на которые клеят лобовые стекла, только структура более рыхлая. Вобщем отделил без повреждений





    3) немного шутки обязательно

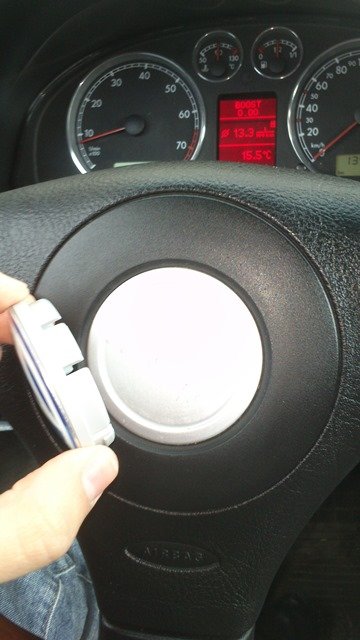

    4) отделенное лого можно водрузить на положеное ему место, но тут есть маленький нюанс, как я говорил ранее оно больше на один миллиметр. Тут что называется нужно по месту доработать напильником Я взял крупные щипчики для ногтей и в круг обстриг по миллиметру на глазок, края аккуратно обработал той же пилочкой из щипчиков, обрабатываем до тех пор пока эмблема не ляжет в нишу куда ей и положено. Если ничего не подтачивать то тоже будет красиво, но есть небольшой визуальный эффект инородности эмблемы, а я в свою очередь решил сделать идеально, встала как родная.

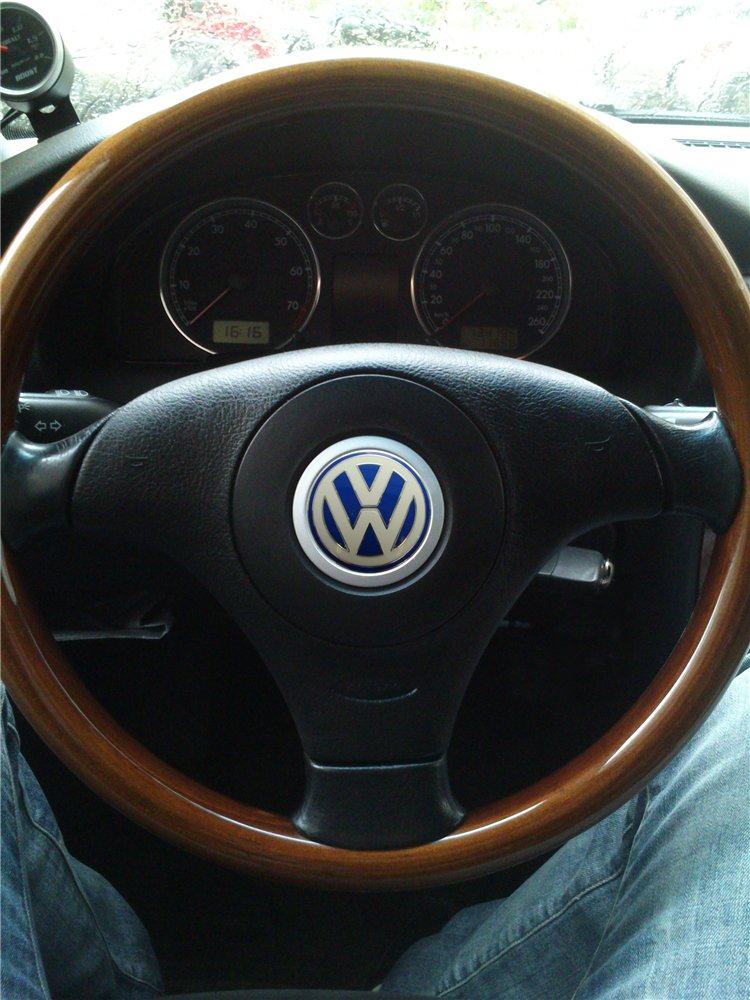

    5) Результат


    Для тех кому лень возиться и что то пилить....я все таки нашел родную эмблему, одно единственное предложение ~250р с доставкой, кто дружит eBay дерзайте! http://www.ebay.com/itm/VW-ALUMINIUM...item4609215a17
    Последний раз редактировалось Xameleon; 13.10.2013 в 08:33.
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  2. #2
    Lupo Аватар для ЮРА197
    Регистрация
    03.01.2013
    Адрес
    Москва
    Возраст
    40
    Сообщений
    221
    Спасибо +
    Получено: 2
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

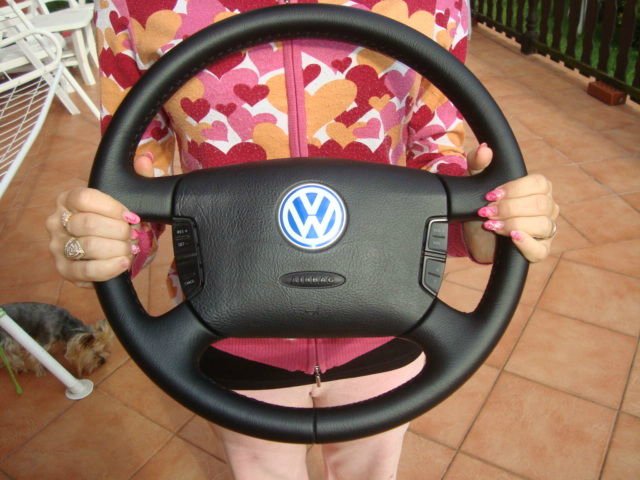

    Норм! А что если найти колпачёк той же ступицы,но чёрный-хром как в оригинале? Главное чтоб по диаметру подходил. У меня тоже эмблема -ппц... Только вот руль 4х спицевый. Есть у кого варианты?
    PASSAT B5 ADR 98 г.в. МКПП Фриц


  3. #3
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,198
    Спасибо +
    Получено: 18
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от ЮРА197 Посмотреть сообщение
    Норм! А что если найти колпачёк той же ступицы,но чёрный-хром как в оригинале? Главное чтоб по диаметру подходил. У меня тоже эмблема -ппц... Только вот руль 4х спицевый. Есть у кого варианты?
    я же дал ссылку на оригинальную эмблему.. eBay
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  4. #4
    Phaeton
    Регистрация
    29.09.2012
    Адрес
    Нижний Новгород
    Возраст
    31
    Сообщений
    3,553
    Спасибо +
    Получено: 156
    Отправлено: 334

    0 Вы не можете благодарить!

    По умолчанию

    синий лучше смотрица!!!
    А кто знает-размеры эмблем у 3-х спицевого и 4-х спиц. одинаковые?
    Кстати по ссылке на эбэй получается 400р. с доставкой.
    Passat B5 1997г. 1.8 ADR 01N DMU--был PASSAT B5 1998г. Variant 1.8 AEB МКПП-ЕСТЬ

  5. #5
    Lupo Аватар для ЮРА197
    Регистрация
    03.01.2013
    Адрес
    Москва
    Возраст
    40
    Сообщений
    221
    Спасибо +
    Получено: 2
    Отправлено: 6

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Xameleon Посмотреть сообщение
    я же дал ссылку на оригинальную эмблему.. eBay

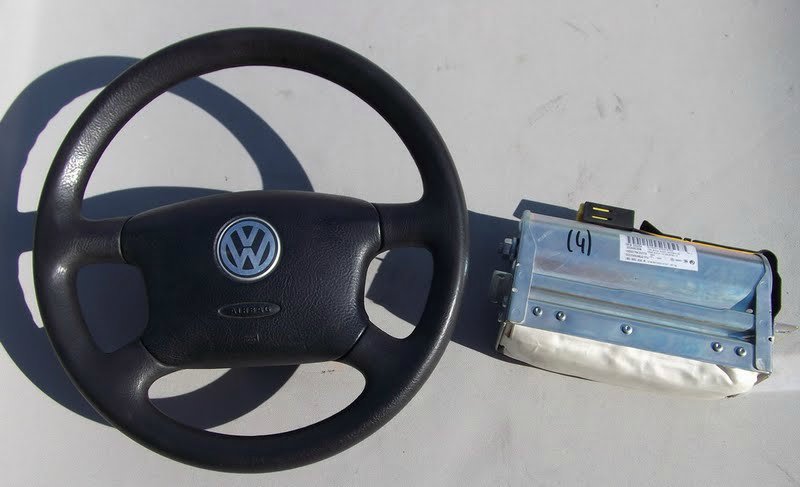

    А размер то на трёхспицевых и четырёх- одинаковый? По ссылке это именно на руль ,или на ступицу? Мне чёт кажется на четырёх- по другому шильдик устроен. Т.е цельный походу...
    PASSAT B5 ADR 98 г.в. МКПП Фриц


  6. #6
    Passat Аватар для Xameleon
    Регистрация
    25.05.2009
    Адрес
    Россия, Красноярск
    Сообщений
    1,198
    Спасибо +
    Получено: 18
    Отправлено: 8

    0 Вы не можете благодарить!

    По умолчанию

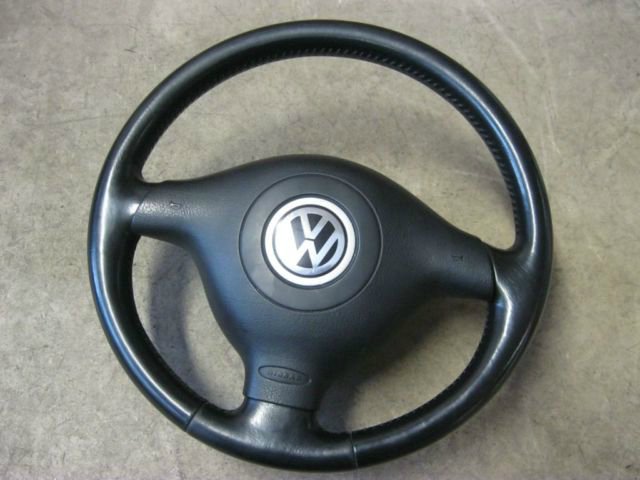

    Как видно из фото выше, трехспицевый руль имеет более крупную алюминевую основу под эмблему, а вот что касается сердцевины VW, похоже что они везде одинаковы, кроме синей W8. Кстати эмблема с ебэй в описании значится как штампованое алюминиевое лого, как в оригинале
    AWT 1.8T МКПП, MMFA, Webasto TTV 5kW для Зимы, Cool BMW FMIC для Лета Powered by SergeyNik

  7. #7
    Pointer
    Регистрация
    19.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    40
    Сообщений
    9
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

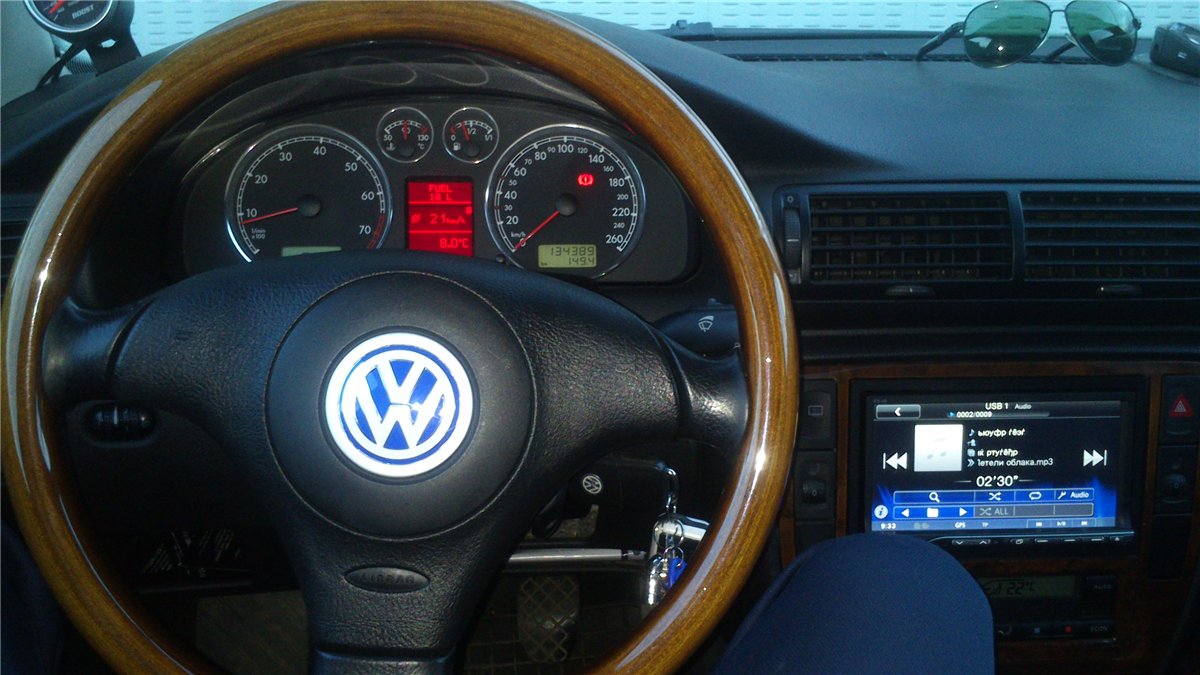

    / OFF Привет. А вот такой вопрос. На фотке, где приборка, у тебя горит надпись в верхней части MFA FUEL и цифры. Что это? Как это?

  8. #8
    Phaeton
    Регистрация
    29.09.2012
    Адрес
    Нижний Новгород
    Возраст
    31
    Сообщений
    3,553
    Спасибо +
    Получено: 156
    Отправлено: 334

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Golfovod Посмотреть сообщение
    / OFF Привет. А вот такой вопрос. На фотке, где приборка, у тебя горит надпись в верхней части MFA FUEL и цифры. Что это? Как это?
    остаток топлива в километрах.
    Passat B5 1997г. 1.8 ADR 01N DMU--был PASSAT B5 1998г. Variant 1.8 AEB МКПП-ЕСТЬ

  9. #9
    Pointer
    Регистрация
    19.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    40
    Сообщений
    9
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от aleks19411 Посмотреть сообщение
    остаток топлива в километрах.
    А как это включить в верхней части MFA? И можно ли менять там то, что отображать?

  10. #10
    Phaeton
    Регистрация
    29.09.2012
    Адрес
    Нижний Новгород
    Возраст
    31
    Сообщений
    3,553
    Спасибо +
    Получено: 156
    Отправлено: 334

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Golfovod Посмотреть сообщение
    А как это включить в верхней части MFA? И можно ли менять там то, что отображать?
    мульти мфа
    https://passatworld.ru/showthread.php?t=154448
    Passat B5 1997г. 1.8 ADR 01N DMU--был PASSAT B5 1998г. Variant 1.8 AEB МКПП-ЕСТЬ

  11. #11
    Pointer
    Регистрация
    19.07.2007
    Адрес
    Россия, Санкт-Петербург
    Возраст
    40
    Сообщений
    9
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Спасибо.. Прочту
