  1. #141
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Задача очень непростая. Включил плату на 5с я не успею замерить, боюсь сопротивление выгорит.
    резюк пока выпаять, надо разобраться с преобразователем постоянного напряжения, или так попробуй прозвонить фазу с выходными выводами этого элемента в диодном режиме, вообщето это может быть и транс, тогда входные ноги между собой будут иметь маленькое сопротивление
    есть вопросы, пишите saprankov.mikhail@gmail.com

  2. #142
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,253
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,372
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    резюк пока выпаять, надо разобраться с преобразователем постоянного напряжения, или так попробуй прозвонить фазу с выходными выводами этого элемента в диодном режиме, вообщето это может быть и транс, тогда входные ноги между собой будут иметь маленькое сопротивление
    Нифига не понял

    Там цепь такая.
    Фаза идет через 2 резистора соединенных последовательно 4.7ком и 4.7ом.
    Ноль идет через кондер. И все это встречается в штуке под номером 8.

    --- Добавлено чуть позже ---

    Фаза с выходами этого квадратика звониться. 176 кОм.
    Между нулем и второй выходной ножкой 176-177 мега Ом
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  3. #143
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Нифига не понял

    Там цепь такая.
    Фаза идет через 2 резистора соединенных последовательно 4.7ком и 4.7ом.
    Ноль идет через кондер. И все это встречается в штуке под номером 8.
    Ок, давай разберемся с элементом 8, прозвони его в режиме сопротивление и диодном режиме
    есть вопросы, пишите saprankov.mikhail@gmail.com

  4. #144
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,253
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,372
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    Ок, давай разберемся с элементом 8, прозвони его в режиме сопротивление и диодном режиме
    ОК!

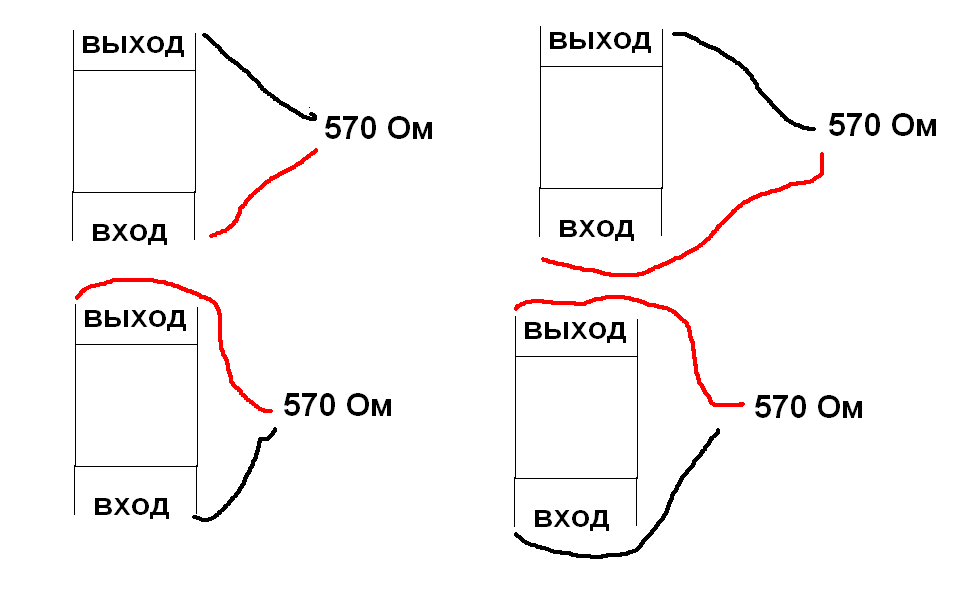

    Режим омометра.



    --- Добавлено чуть позже ---

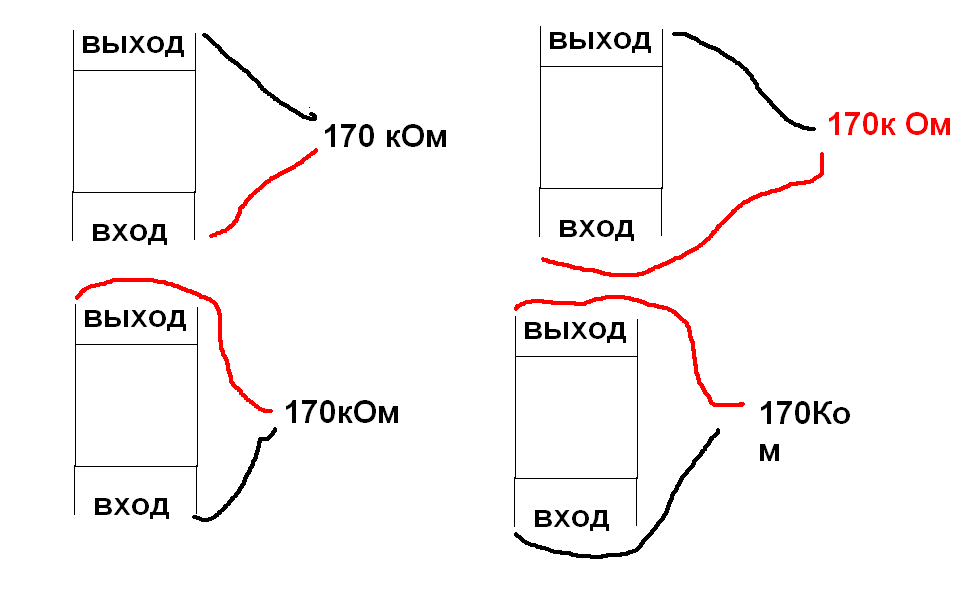

    В режиме прозвона диодов!


    нас без сомнения ждут приключения, мы ведь не любим скучать..

  5. #145
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Блин, в диодном режиме вольты должны быть
    есть вопросы, пишите saprankov.mikhail@gmail.com

  6. #146
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,253
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,372
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    Блин, в диодном режиме вольты должны быть
    Как вольты? Я без питания смотрю
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  7. #147
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    и смотри прям на ногах самого элемента, тыкаешься в одну ножку и смотришь относительно трех других ног, потом встаешь на ту же ногу другим шупом и опять промеры относительно трех других ног

    --- Добавлено чуть позже ---

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Как вольты? Я без питания смотрю
    переводишь крутилку тестера на значек диода и должны быть вольты, когда шупы в воздухе должно быть 3 В

    --- Добавлено чуть позже ---

    ты наверное переходишь в режим прозвонки, если соединяешь щупы и идет звон это прозвонка, в диодном режиме должно стать 0 В, вольты беруться с внутреннего источника тестера
    есть вопросы, пишите saprankov.mikhail@gmail.com

  8. #148
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,253
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,372
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    переводишь крутилку тестера на значек диода и должны быть вольты, когда шупы в воздухе должно быть 3 В
    Вот он показывает сопротивление
    А когда в воздухе то 1 горит.

    --- Добавлено чуть позже ---

    Цитата Сообщение от al88f Посмотреть сообщение
    ты наверное переходишь в режим прозвонки, если соединяешь щупы и идет звон это прозвонка, в диодном режиме должно стать 0 В, вольты беруться с внутреннего источника тестера
    Да, именно так!
    А у меня нет другого режима
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  9. #149
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    как нет, на картинке есть, положение у них одно, у меня есть кнопочка которая выбирает какой режим
    есть вопросы, пишите saprankov.mikhail@gmail.com

  10. #150
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,253
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,372
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    как нет, на картинке есть, положение у них одно, у меня есть кнопочка которая выбирает какой режим
    Есть какое-то hFE положение. Но это для транзисторов. И эта прозвонка, когда щупы соединяешь и он пищит!
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  11. #151
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Есть какое-то hFE положение. Но это для транзисторов. И эта прозвонка, когда щупы соединяешь и он пищит!
    ладно, завтра гляну, что показывает тестер при прозвонке диода в этом режиме, маркировка кстати какая на этом элементе, в принципе если бы это был транс, в какой то комбинации две ноги звонились бы практически накоротко
    есть вопросы, пишите saprankov.mikhail@gmail.com

  12. #152
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,253
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,372
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    маркировка кстати какая на этом элементе
    Он очень маленький. Там ничего почти не видно
    4 сверху и снизу 28G.

    --- Добавлено чуть позже ---

    Мне не дает покоя темный элемент!




    Что это? Ведь не зря он стоит, если его вклад минизирный, то зачем ставили? Что это? Сопротивление?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  13. #153
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Вань, надо сначало схему восстановить, после этого будет понятно, где и что и для чего стоит
    есть вопросы, пишите saprankov.mikhail@gmail.com

  14. #154
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,253
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,372
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    al88f, Понимаешь, просто мои мысли. Я хочу попробовать как ты сказал восстановить схему. Если опять будет греться сопротивление, то тогда будем дальше копать. Но нужно что-то делать с этим темным элементом.
    Что же это такое?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  15. #155
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    al88f, привет Миш.
    Там схема примерно такая на входе получается (это только кусок перед диодным мостом, хотя наличие диодного моста пока тоже не 100% ):
    Название: cxema-1.jpg
Просмотров: 42

Размер: 68.0 Кб

    R1 и R2 были сгоревшие. R1 заменен, вместо R2 поставили перемычку (Ваня сомневается, что это сопротивление). R1 греется сильно. Схема включается и вроде даже работает.

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Юра, менял там где ты показал!
    00.94 в положении 20m. Т.е это 0.94 мегаОма - выходит так? Это цепь с кондером Искра + 4 элемента маленьких
    Все в порядке.

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Там вообще 0.000 и что-то типа этого кажет. Я щупы ставил на 10А, а крутилку на 200m, иначе цифры какие-то маленькие слишком!
    А ты щупы поставь на hFE/mA и крутилку на 200m (переменка ~A)
    0.32mA вообще ни о чём. Значения не прыгают ?

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Я могу сейчас конечно попробовать впаять кондер.
    Вместо 680 микрофарад будет 1000 микрофарад правда.
    Я то так понял что с ним что-то не в порядке Ты вроде писал, что шевельнул его и все на секунду включилось... Не ?

  16. #156
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    25.07.2010
    Адрес
    Абакан
    Возраст
    41
    Сообщений
    5,778
    Спасибо +
    Получено: 571
    Отправлено: 676

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, 8 это диодный мост. Звонить нужно на прозвонке диодов, левую нижнюю ножку (если смотреть как на фото) с верхними по очереди и в обоих направлениях, и правую нижнюю так же с обеими верхними по очереди и в обоих направлениях. С каждой из нижних, одна верхняя будет "звониться" в прямой полярности, вторая - в обратной. Соответственно "звонится" - это показания порядка 500 (в этом режиме, кстати, это милливольты, т.е. падение на открытом диоде), а "не звонится" - большие показания (если выпаять, то бесконечность, а так другие элементы могут оказывать влияние).
    Что касается измеренного тобой тока - либо резюк белый не греется, либо ты неверно измерил.
    B5 APR 2,8 4motion `00

  17. #157
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Интересно, а розовое точно сопротивление ?
    Там ток слишком маленький получается если это сопротивление на 4.7К. Выше ~20mA оно погорит полюбому либо будет как утюг. А учитывая что на плате стоят реле у которых на катушке по 60mA, че-то не вяжется как-то. Или я попутал чего ?

  18. #158
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    25.07.2010
    Адрес
    Абакан
    Возраст
    41
    Сообщений
    5,778
    Спасибо +
    Получено: 571
    Отправлено: 676

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от autopilot Посмотреть сообщение
    Интересно, а розовое точно сопротивление ?
    Там ток слишком маленький получается если это сопротивление на 4.7К. Выше ~20mA оно погорит полюбому либо будет как утюг. А учитывая что на плате стоят реле у которых на катушке по 60mA, че-то не вяжется как-то. Или я попутал чего ?
    Релюхи могут быть на 220 переменки и включаться маленьким оптосемистором - та часть платы под индикатором и не видно.
    to COOLLER:​ сфотай (ну или перепиши) маркировку с релюх.
    B5 APR 2,8 4motion `00

  19. #159
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,253
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,372
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от autopilot Посмотреть сообщение
    А ты щупы поставь на hFE/mA и крутилку на 200m (переменка ~A)
    0.32mA вообще ни о чём. Значения не прыгают ?
    Юр, черный щуп на COM был. Красный на 10А. Есть гнездо, где указано hFE/mA и еще какой-то символ в виде. И еще есть гднездо, на котором написано V дальше знак сопротивления, потом диод и hZ.
    По логике я верно поставил! Мерял на 200m в переменке!
    Если ставить щуп на hFE/mA то там макс ток 250 милиампер возможен. Я подумал, что вдруг мало и мультиметр сгорит! А соседнее до 10А все же!



    Цитата Сообщение от autopilot Посмотреть сообщение
    Я то так понял что с ним что-то не в порядке Ты вроде писал, что шевельнул его и все на секунду включилось... Не ?
    Я одной рукой взял за корпус духовки, а второй на верх сопротивления и все моргнуло. При это меня немного шевельнуло Розетка в данный момент без земли у меня(удлинитель).




    Цитата Сообщение от rgubaev Посмотреть сообщение
    Что касается измеренного тобой тока - либо резюк белый не греется, либо ты неверно измерил.
    Честно греется. Все что намерил. Может не туда совал? Я вместо темного элемента ставил!
    Реле 220в!
    На нем написано 6VDC, потом ниже 16А 250VAC. SCHRACK RF900014WG и второе RF900015WG. Они сделаны для ТЭНов. Там есть функция самочочистки, сама функция запускается с платы, и управляет нагревом ТЭНов. Все ТЭНы проходят через плату. Но даже при неработающей плате ТЭНы работают и духовка функционирует(разуется только нагрев духовки). Т.е я так полагаю, что реле только для управления.

    Цитата Сообщение от rgubaev Посмотреть сообщение
    Релюхи могут быть на 220 переменки и включаться маленьким оптосемистором - та часть платы под индикатором и не видно.
    to COOLLER:​ сфотай (ну или перепиши) маркировку с релюх.
    --- Добавлено чуть позже ---

    Короткое видео.



    --- Добавлено чуть позже ---

    Резистор живой после видео, не сгорел
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  20. #160
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от autopilot Посмотреть сообщение
    al88f, привет Миш.
    Там схема примерно такая на входе получается (это только кусок перед диодным мостом, хотя наличие диодного моста пока тоже не 100% ):
    Нажмите на изображение для увеличения. Название: cxema-1.jpg Просмотров: 5 Размер: 68.0 Кб ID: 98712

    R1 и R2 были сгоревшие. R1 заменен, вместо R2 поставили перемычку (Ваня сомневается, что это сопротивление). R1 греется сильно. Схема включается и вроде даже работает.
    Привет Юр! Ну в общем да, простейшая понижающая схема на конденсаторе, т.е. 220В через конденсатор 400В в одной из линий должно идти на диодный мост, по ходу это элемент 8, после диодного моста стоит фильтр. При такой схеме должен стоят токоограничивающий резистор и резистор нагрузки.
    Вань, в принципе тебе надо найти дорожку после + конденсатора 25В и обрезать ее, т.е отключить потребителей и проверить источник постоянного напряжения.
    есть вопросы, пишите saprankov.mikhail@gmail.com

Страница 8 из 13 ПерваяПервая ... 678910 ... ПоследняяПоследняя

Похожие темы

  1. Нужна Помощь "Членов КЛУБА"!
    от RussoTuristo в разделе Архив 2005г.
    Ответов: 93
    Последнее сообщение: 06.05.2005, 23:26
  2. Нужна помощь!
    от DiMoN в разделе Архив 2005г.
    Ответов: 2
    Последнее сообщение: 25.04.2005, 11:15
  3. Нужна помощь!!!
    от Rodger в разделе Архив 2005г.
    Ответов: 12
    Последнее сообщение: 15.04.2005, 22:40
  4. нужна помощь!
    от в разделе Архив 2005г.
    Ответов: 18
    Последнее сообщение: 11.04.2005, 08:28
  5. Нужна помощь
    от в разделе Архив 2005г.
    Ответов: 5
    Последнее сообщение: 02.02.2005, 09:27

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
