    Цитата Сообщение от autopilot Посмотреть сообщение
    Вообще несколько странно что надорванная дорожка пищалки привела к таким последствиям (конденсатор на постоянке, два сопротивления на переменке). Тебе бы все остальное прозвонить прежде чем включать...
    Там вообще еще была проблема с тем, что ноль на землю что ли вывели или наоборот. Короче нагрузку сеть не держала и выбивало УЗО. Особенно при включении духовки. Может это и добило.

    --- Добавлено чуть позже ---

    autopilot, Юр, а резисторы бывают в пластиковом корпусе?

    --- Добавлено чуть позже ---

    Впаял я светлый элемент.

    И спаял вместо черного кусочек проволоки, там сопртивление почти 0 в нем, совсем 2-3 жилки. Включил - работает все.

    Но буквально 10с и что-то начинает пахнут как будто что-то нагревается сильно!

    Греется светлое сопротивление!!! Почему так? Потому что там вместо 4.7Ом впаяно почти 0?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  2. #122
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Юр, а резисторы бывают в пластиковом корпусе?
    Вань, я не видел. Но я и дросселей в таком типоразмере в пластике тоже не встречал. Может ноу-хау немецко-китайское...

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Греется светлое сопротивление!!!
    Имхо не устранена причина по которой выгорело все в первый раз, поэтому ситуация повторяется. Ты конденсатор правильно впаял ? С полярностью не напутал ?
    И есть вероятность, что розовое сопротивление придется опять выпаивать и менять на новое если был от него запах и оно очень сильно нагрелось. Замерь его сопротивление, не "спекся" ли он.
    Ты замену розового на 1 ватт или на 2 поставил ?

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Потому что там вместо 4.7Ом впаяно почти 0?
    4.7Ом последовательно с 4.7КОм ничего кардинально не поменяют.
    Шальная мысль пришла: А ты не пробовал срезать аккуратно пластик с коричневого, может под пластиком вполне себе человеческий элемент живет который можно будет 100% идентифицировать.

  3. #123
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    25.07.2010
    Адрес
    Абакан
    Возраст
    41
    Сообщений
    5,778
    Спасибо +
    Получено: 571
    Отправлено: 676

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    И спаял вместо черного кусочек проволоки, там сопртивление почти 0 в нем, совсем 2-3 жилки. Включил - работает все.

    Но буквально 10с и что-то начинает пахнут как будто что-то нагревается сильно!
    Начать с того, что измерить потребление схемы (не всей духовки, а именно платки) - если там амперы, то искать что еще зажарилось за выпрямительным мостом.
    Если ток не больше 0,5А, то под замену емкость прямоугольная пластиковая, которая X2.
    B5 APR 2,8 4motion `00

  4. #124
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от autopilot Посмотреть сообщение
    Ты конденсатор правильно впаял ? С полярностью не напутал ?
    Я кондер не трогал даже. Я купил, но не менял.


    Цитата Сообщение от autopilot Посмотреть сообщение
    И есть вероятность, что розовое сопротивление придется опять выпаивать и менять на новое если был от него запах и оно очень сильно нагрелось. Замерь его сопротивление, не "спекся" ли он.
    Ты замену розового на 1 ватт или на 2 поставил ?
    На 2 Вт!
    Элемент жив, может мне так показалось, но какой-то запах был. Но едва уловимый.



    Цитата Сообщение от autopilot Посмотреть сообщение
    4.7Ом последовательно с 4.7КОм ничего кардинально не поменяют.
    Думаешь... там почти ноль в проводе был. А будет в раз в 20 больше сразу же.


    Цитата Сообщение от rgubaev Посмотреть сообщение
    Если ток не больше 0,5А, то под замену емкость прямоугольная пластиковая, которая X2.
    Дело в том, что на мультиметре есть тестер емкостей - он кажет что там ровно 0.68 микроФарада. Т.е она рабочая.


    Цитата Сообщение от rgubaev Посмотреть сообщение
    Начать с того, что измерить потребление схемы (не всей духовки, а именно платки) - если там амперы, то искать что еще зажарилось за выпрямительным мостом.
    Амперметр в цепь? Вместо черного резистора что ли?

    --- Добавлено чуть позже ---

    Амперметр говорит нам, что в положении "200m" на экране показания 00.32. Пока мерял ток сопротивление нагрелось достаточно сильно.

    --- Добавлено чуть позже ---

    Это выходит что ток там 0.32 милиАмпера?

    --- Добавлено чуть позже ---

    У белой емкости Х2 на корпусе 0.68, реально 0.71 мкФ. Т.е рабочая.

    --- Добавлено чуть позже ---

    Белая емкость включена последовательно к питанию 220В. После кондера дорожка идет на черный маленький квадратик. У него 4 ножки.
    К первой идет питание через 2 резистора(белый и черный), а ко второй идет от белого большого кондера Х2 который. Остальные 2 нодки уходят в микросхему.
    На ней написано что-то типа 28G или как-то там, как головка спички размером, квадратная, 4 ножки.

    Т.е фаза и ноль идет через кондер и резисторы?

    --- Добавлено чуть позже ---

    \

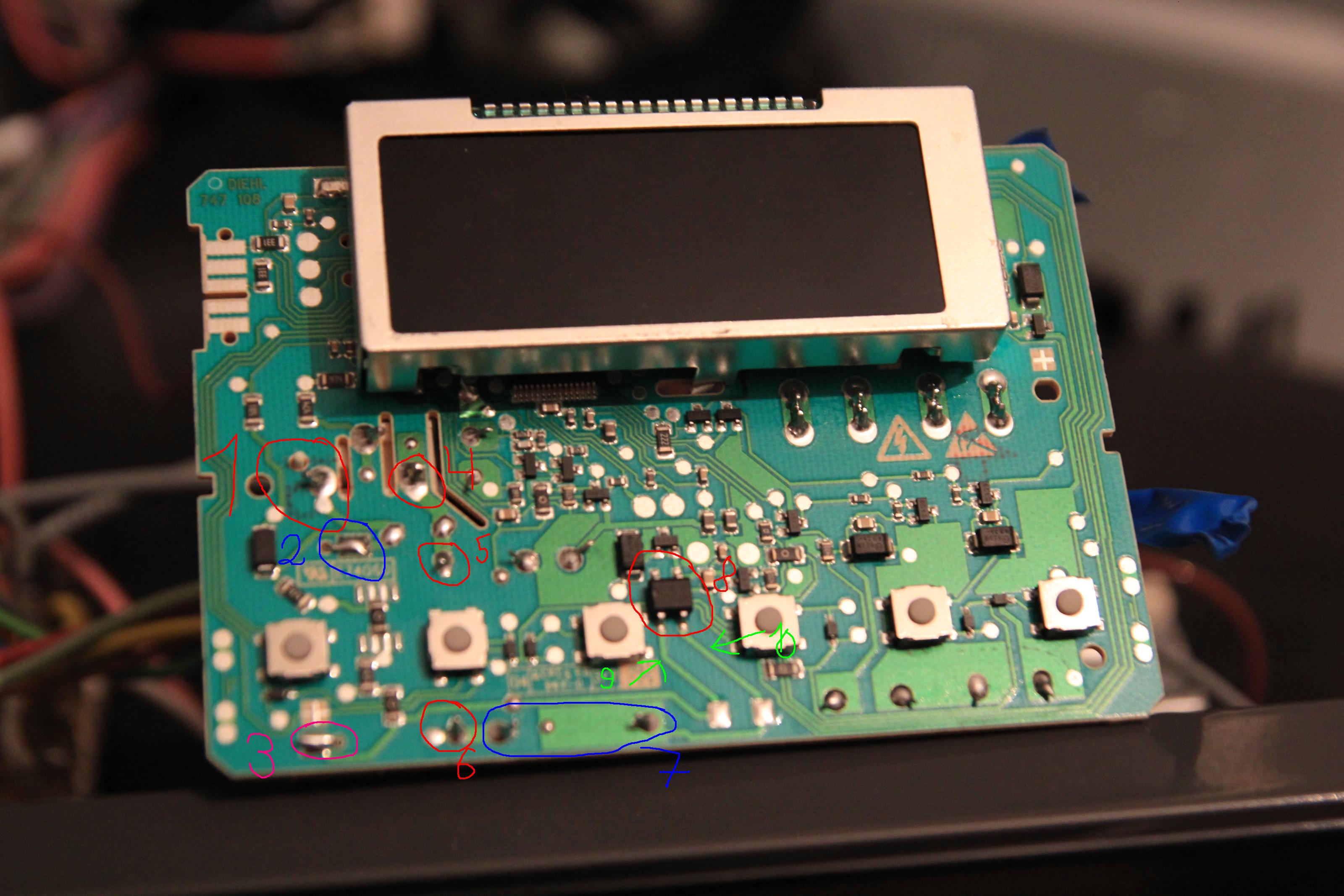

    Ребят, вот картинка платы снова!

    1- фаза или ноль, скорее всего кажется это была фаза, надо глянуть пробником.

    2 - это большой белый кондер Х2 который Iskra это вход в него

    3 - это выход из белого кондера

    4 - это опять таки ноль или фаза, это как и "1" подача переменного 220в.

    5 - это белый резистор, который я поменял, там 4.7кОм

    6 - выход белого резистора

    7 - та темная штука, которая неизвестно что! вместо неё ставил перемычку и пробовал амперметром, там 00.32 в положении "200m"

    8 - что? это диод? туда и входят обе цепи. логично предположить.

    9 - цепь на диод(????) от белого кондера Х2

    10 - цепь на диод(?????) от резистора + неизвестной штуки темного цвета

    --- Добавлено чуть позже ---

    Короче разрезал я темный непонятный элемент!

    Пластиковый корпус, а внутри что-то типо белой пудры было. А сама цепь элемента состоит как бы из веревки, нити видны. Белого цвета. Причем нити такие упругие.

    Сделаю фото вечером.


    Что это за девайс предположительно?


    Это явно не катушка...не похоже на катушки вовсе. Там же намотка должна быть.

    Сопротивление?

    --- Добавлено чуть позже ---

    Это резистор!

    Нашел картинку, очень похоже!



    Внутри эта якобы "веревка".
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  5. #125
    Touareg
    Регистрация
    06.03.2007
    Адрес
    Россия, Москва, СЗАО
    Возраст
    43
    Сообщений
    2,076
    Записей в дневнике
    1
    Спасибо +
    Получено: 131
    Отправлено: 17

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Я кондер не трогал даже. Я купил, но не менял.
    А родной точно живой ? Ты вроде его приговорил ?

    Цитата Сообщение от COOLLER Посмотреть сообщение
    там почти ноль в проводе был. А будет в раз в 20 больше сразу же.
    В общей цепи будет не 4.7ком, а 4.7047 ком

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Амперметр говорит нам, что в положении "200m" на экране показания 00.32.
    Переставь красный щуп в отверстие на котором написано 10А и замерь при положении селектора на 10А.

    Замерь на всякий случай сопротивления которые стоят параллельно (если я разглядел правильно) конденсатору (Iskra который). Синяя цепочка на картинке.
    Название: img__1.jpg
Просмотров: 37

Размер: 146.1 Кб

  6. #126
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от autopilot Посмотреть сообщение
    А родной точно живой ? Ты вроде его приговорил ?
    Вроде живой. Плата-то работает. Я пытался замерить его емкость. Мультиметр выше 200 мкФ не показывает, он показывает то, что не может измерить больше. Т.е емкость растет, 50-90-150 и все.


    Цитата Сообщение от autopilot Посмотреть сообщение
    В общей цепи будет не 4.7ком, а 4.7047 ком
    Ну это да...а почему тогда греется оно? Вроде по мощности подходит. Греется ощутимо и быстро. Долго не держал, чтобы не прогорело, хотя я купил 2, на всякий случай


    Цитата Сообщение от autopilot Посмотреть сообщение
    Переставь красный щуп в отверстие на котором написано 10А и замерь при положении селектора на 10А.
    Там вообще 0.000 и что-то типа этого кажет. Я щупы ставил на 10А, а крутилку на 200m, иначе цифры какие-то маленькие слишком!


    Цитата Сообщение от autopilot Посмотреть сообщение
    Замерь на всякий случай сопротивления которые стоят параллельно (если я разглядел правильно) конденсатору (Iskra который). Синяя цепочка на картинке.
    Ок! А примерно сколько там должно быть?
    Только прочел в Википедии, что это тоже сопртивления как же их можно выпаять

    --- Добавлено чуть позже ---

    Цитата Сообщение от autopilot Посмотреть сообщение
    если я разглядел правильно

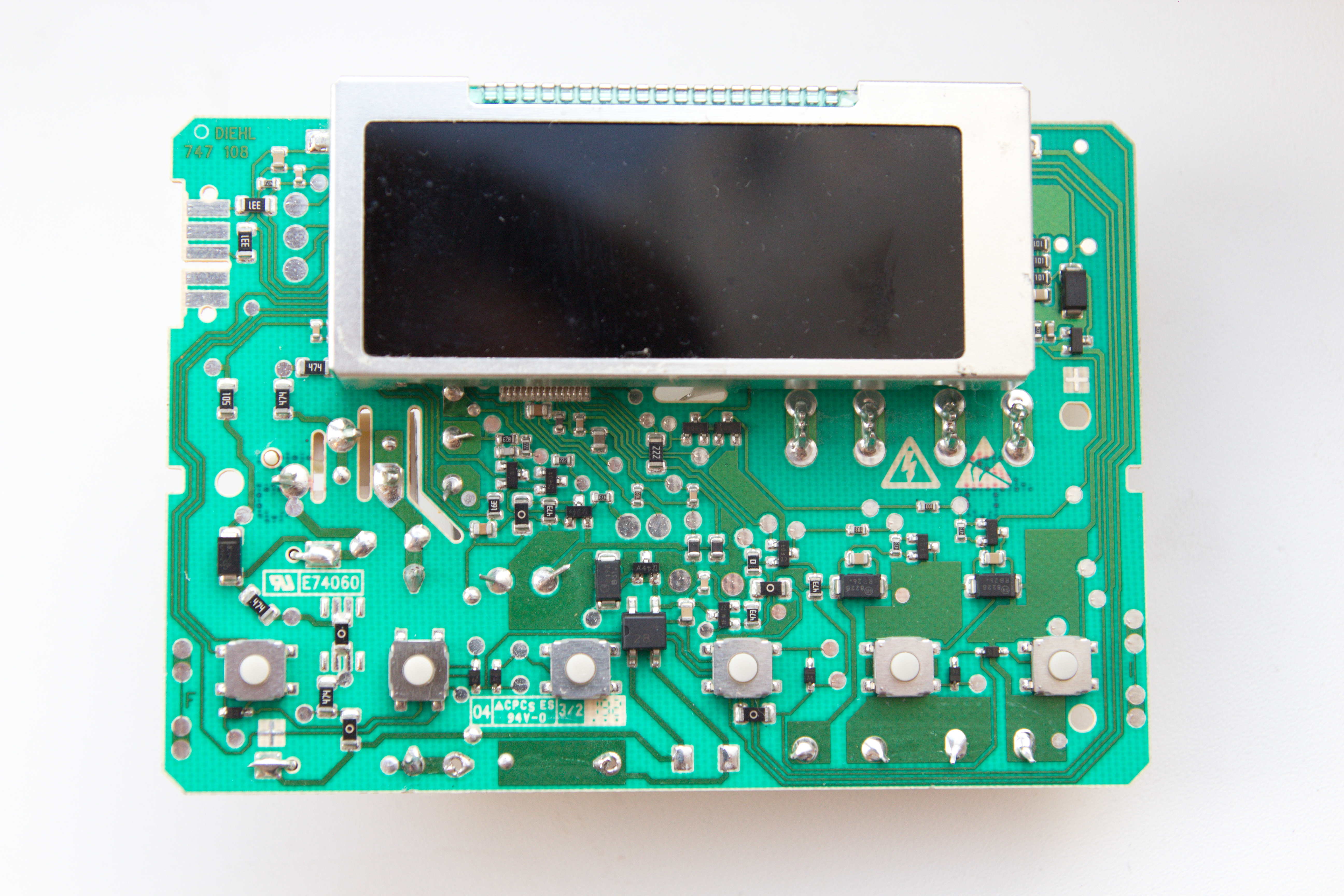

    Я сделаю хорошую фотку платы вечером! Я утром писал в торопях, уходя на работу!

    --- Добавлено чуть позже ---

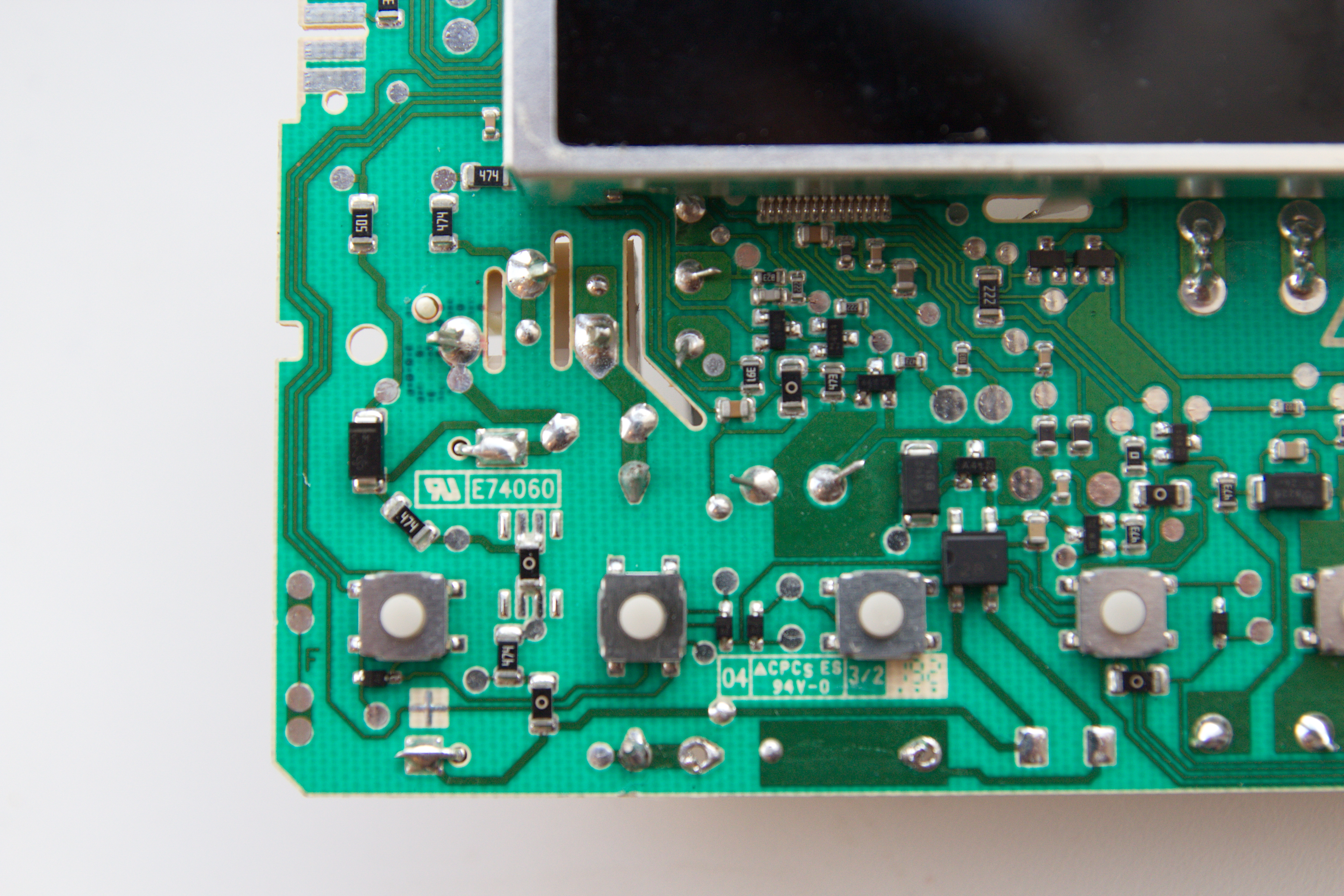

    Как видно снизу отверстия, там был черный элемент.

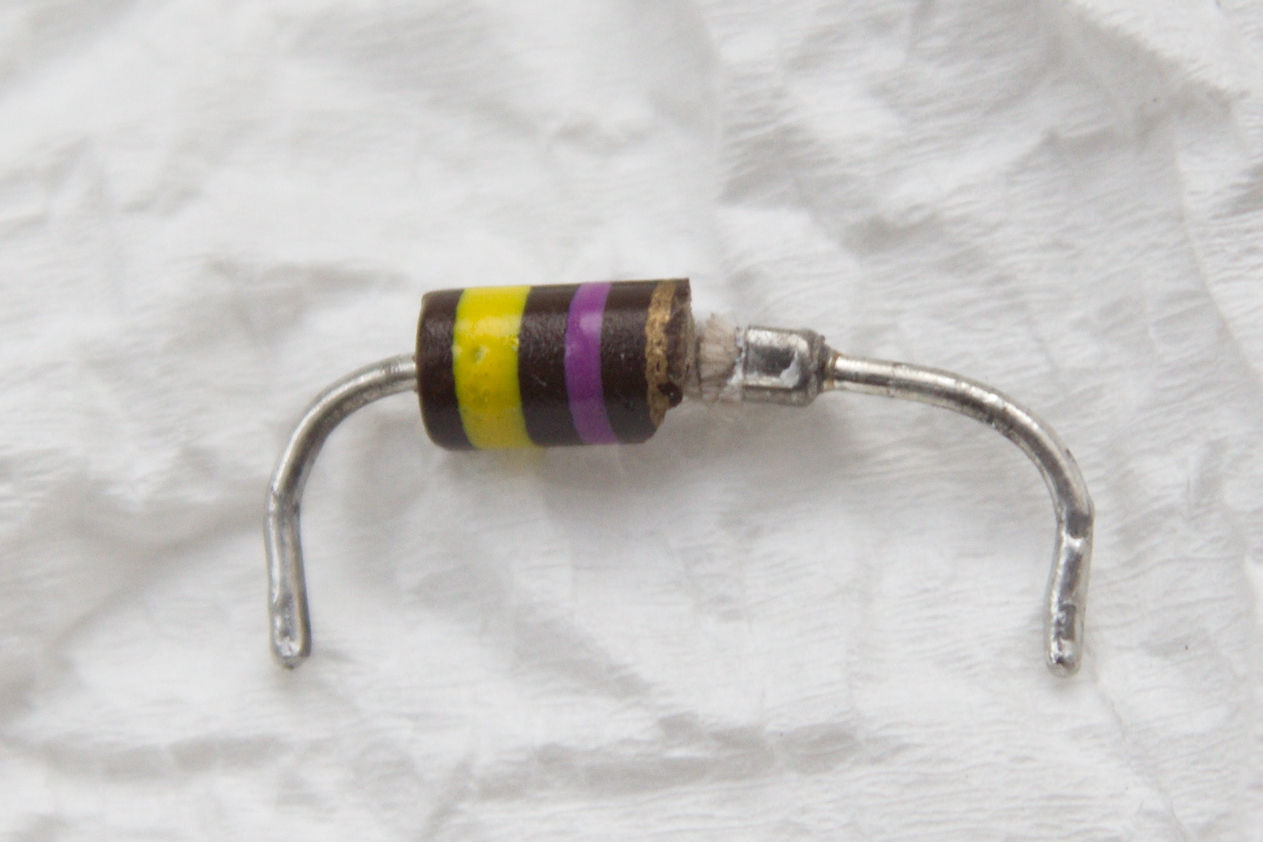

    Сам элемент. Фотка.

    нас без сомнения ждут приключения, мы ведь не любим скучать..

  7. #127
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    25.07.2010
    Адрес
    Абакан
    Возраст
    41
    Сообщений
    5,778
    Спасибо +
    Получено: 571
    Отправлено: 676

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    7 - та темная штука, которая неизвестно что! вместо неё ставил перемычку и пробовал амперметром, там 00.32 в положении "200m"
    Я не понял два момента:
    1. У тебя на приборе пять знаков?
    2. Ты перемычку-то убрал перед тем как измерять ток?
    B5 APR 2,8 4motion `00

  8. #128
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от rgubaev Посмотреть сообщение
    1. У тебя на приборе пять знаков?
    Да, мультиметр MASTECH MY65



    Цитата Сообщение от rgubaev Посмотреть сообщение
    2. Ты перемычку-то убрал перед тем как измерять ток?
    Конечно! Т.е все шло через мультиметр. Ну я не настолько глупый

    --- Добавлено чуть позже ---

    Цитата Сообщение от autopilot Посмотреть сообщение
    Замерь на всякий случай сопротивления которые стоят параллельно (если я разглядел правильно) конденсатору (Iskra который). Синяя цепочка на картинке.
    Юра, менял там где ты показал!
    00.94 в положении 20m. Т.е это 0.94 мегаОма - выходит так? Это цепь с кондером Искра + 4 элемента маленьких

    На них написано

    474
    О(или это ноль)
    474
    О

    --- Добавлено чуть позже ---

    Я могу сейчас конечно попробовать впаять кондер.
    Вместо 680 микрофарад будет 1000 микрофарад правда.
    Полярность найду, не проблема.
    Делать или нет, что скажете?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  9. #129
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    25.07.2010
    Адрес
    Абакан
    Возраст
    41
    Сообщений
    5,778
    Спасибо +
    Получено: 571
    Отправлено: 676

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Да, мультиметр MASTECH MY65
    "Вас богатых - хрен поймешь"
    Цитата Сообщение от COOLLER Посмотреть сообщение
    Конечно! Т.е все шло через мультиметр. Ну я не настолько глупый
    Просто по величине тока очень на это похоже. 0,32мА для балластного БП - это очень мало.
    Резюк, тот который 4,7к, греться при таком токе не имеет права - на нем выделяется всего 0,00048128 Вт

    --- Добавлено чуть позже ---

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Делать или нет, что скажете?
    Нет смысла, IMHO.
    B5 APR 2,8 4motion `00

  10. #130
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от rgubaev Посмотреть сообщение
    Резюк, тот который 4,7к, греться при таком токе не имеет права - на нем выделяется всего 0,00048128 Вт
    Тем не менее 4-6 секунды и палец ощущает нагрев. И особо держать не хочется

    --- Добавлено чуть позже ---

    Там знаешь при включении щелкает что-то, там 2 реле есть для управления ТЭНами духовки(для очистки внутр.поверехности). Я к ним провода не подключал. Т.е провода на ТЭНы висят.
    Я не думаю что может оказать какое-то влияние на плату
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  11. #131
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, ты попробуй в диодном режиме прозвонить коричневый полосатый элемент, в обе стороны
    есть вопросы, пишите saprankov.mikhail@gmail.com

  12. #132
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    al88f, привет!
    Уже поздно!
    Но если это диод, то ничего не мешает ведь вместо него поставить просто проволочку. А с ней(проволочкой) греется резистор светлый Кстати я звонил его таким способом, тишина.
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  13. #133
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    al88f, привет!
    Уже поздно!
    Но если это диод, то ничего не мешает ведь вместо него поставить просто проволочку. А с ней(проволочкой) греется резистор светлый Кстати я звонил его таким способом, тишина.
    почему поздно, все починил? кстати падение напряжения на резюке какое?
    есть вопросы, пишите saprankov.mikhail@gmail.com

  14. #134
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    почему поздно, все починил? кстати падение напряжения на резюке какое?
    Я его разрезал
    Фотка в конце на прошлой странице!

    Насчет падения сложно...боюсь не успею замерить как он сгорит! Речь про белый резюк.
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  15. #135
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    измерь сопротивление от обоих выводов греющегося резистора относительно "земли"

    --- Добавлено чуть позже ---

    и еще, если на вход платы приходит 220 в, надо найти на плате понижающий трансформатор и диодный мост
    есть вопросы, пишите saprankov.mikhail@gmail.com

  16. #136
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    и еще, если на вход платы приходит 220 в, надо найти на плате понижающий трансформатор и диодный мост
    На вход 220 от сети.
    Трансформатора нет там. Диодный мост как выглядит?


    Цитата Сообщение от al88f Посмотреть сообщение
    измерь сопротивление от обоих выводов греющегося резистора относительно "земли"
    Куда щупы подключать? Не совсем я понял.
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  17. #137
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    На вход 220 от сети.
    Трансформатора нет там. Диодный мост как выглядит?
    если нет транса, то это колхоз жуткий, мост 4 диода, могут быть дискретные или в одном корпусе с 4-ми выводами, при прозвонке в диодном режиме фаза в одну сторону будет в районе 1,6 В в другую 3 В
    есть вопросы, пишите saprankov.mikhail@gmail.com

  18. #138
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    в одном корпусе с 4-ми выводами


    Под цифрой 8 это не оно?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  19. #139
    Phaeton
    Регистрация
    10.06.2008
    Адрес
    Россия, 33 регион
    Возраст
    44
    Сообщений
    3,341
    Записей в дневнике
    1
    Спасибо +
    Получено: 78
    Отправлено: 38

    0 Вы не можете благодарить!

    По умолчанию

    глянь сопротивление от выводов резистора относительно минуса электролита

    --- Добавлено чуть позже ---

    Цитата Сообщение от COOLLER Посмотреть сообщение


    Под цифрой 8 это не оно?
    похож, глянь тестером, что на выходе этого элемента и по постоянке и по переменке
    есть вопросы, пишите saprankov.mikhail@gmail.com

  20. #140
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от al88f Посмотреть сообщение
    похож, глянь тестером, что на выходе этого элемента и по постоянке и по переменке
    Задача очень непростая. Включил плату на 5с я не успею замерить, боюсь сопротивление выгорит.
    нас без сомнения ждут приключения, мы ведь не любим скучать..
