    Плата вроде целая, есть в двух местах кое что непонятное. Сейчас покажу фотку.
    Постучал по плате. Итогов нет. Горит 3 диоды подсветки и все. Ни на одну кнопку не реагирует.

    КТо в курсе, где можно купить такую панель для духовки?

    --- Добавлено чуть позже ---

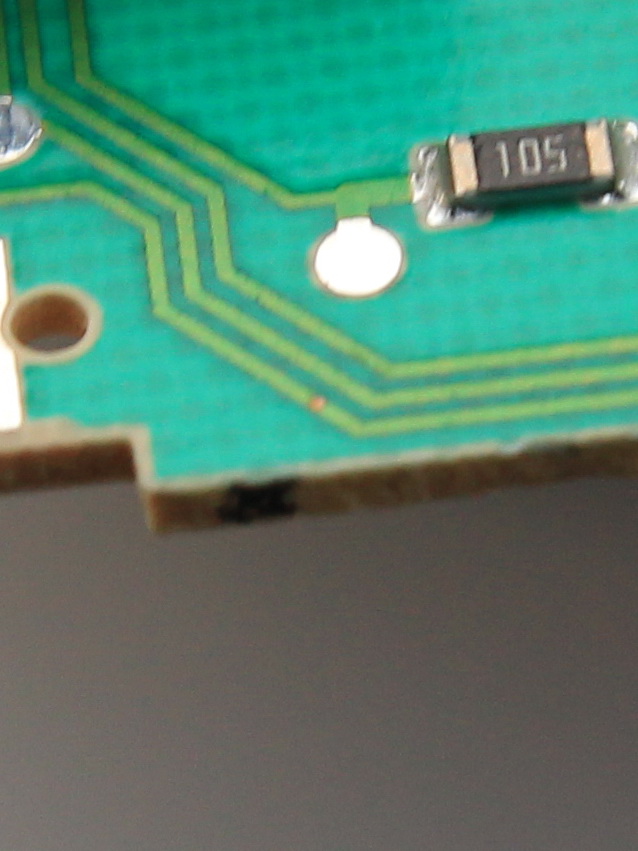

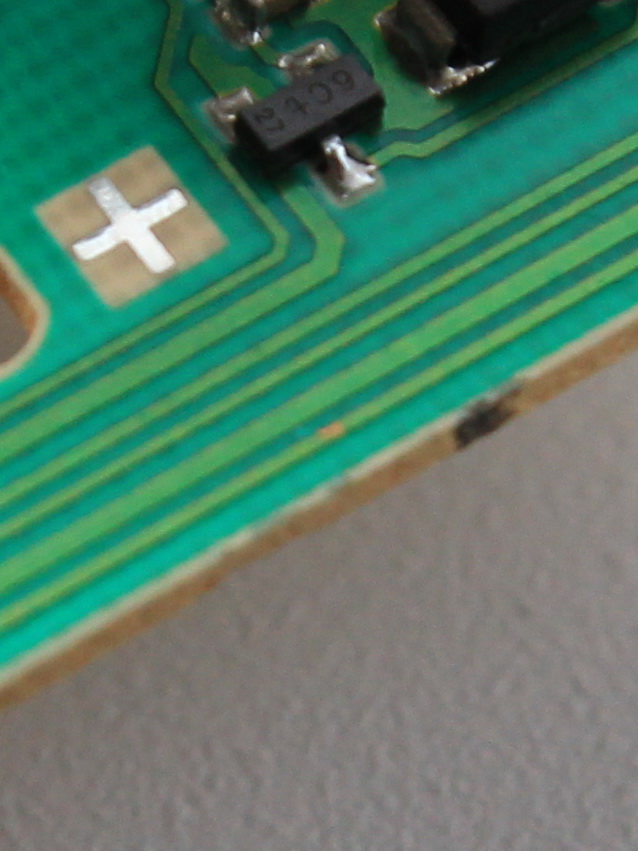

    Что это может быть? Содранный лак с дорожки?

    --- Добавлено чуть позже ---

    Такое ощущение, что панели не хватает питания. Т.к те диоды горят только когда, не работают ТЭНы. Включаешь ТЭНы и диоды на подсветку экрана гаснут. И все. Причем диоды горят не очень-то и ярко.

    А какое рабочее напряжение у этих плат? 220 или там 12 или 24?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  2. #22
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    55
    Сообщений
    2,753
    Спасибо +
    Получено: 37
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение

    Что это может быть? Содранный лак с дорожки?

    А какое рабочее напряжение у этих плат? 220 или там 12 или 24?

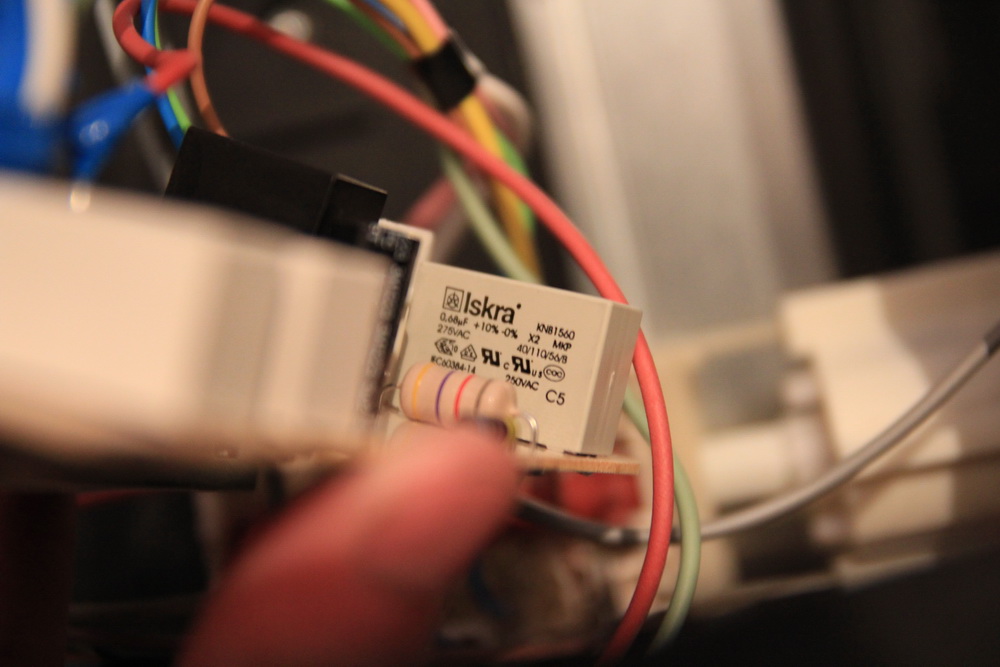

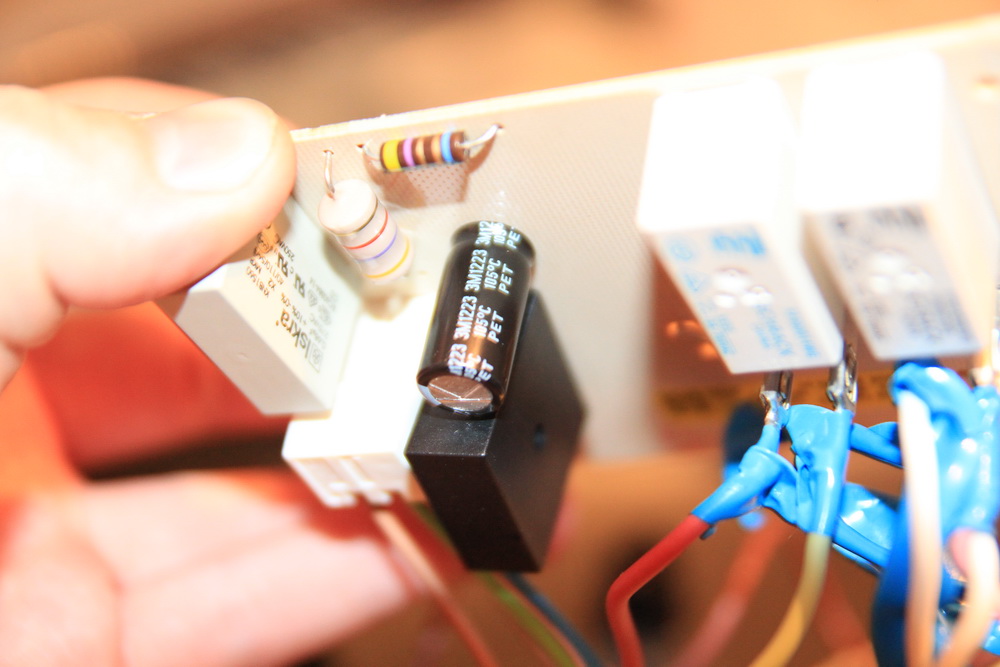

    Да это содранный защитный лак. Конденсатор с той черной непонятной штукой на сколько вольт? и два белых кубика... что на них написано?

    И рядом с черной... тоже белый кубик, что это? два первых могут быть реле тенов, а вот второй, возможно гасящий конденсатор для питания этой схемки. Черный круглый электролит хорошо сидит? не качается в ножках?
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  3. #23
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Slog Посмотреть сообщение
    Да это содранный защитный лак. Конденсатор с той черной непонятной штукой на сколько вольт? и два белых кубика... что на них написано?

    И рядом с черной... тоже белый кубик, что это? два первых могут быть реле тенов, а вот второй, возможно гасящий конденсатор для питания этой схемки. Черный круглый электролит хорошо сидит? не качается в ножках?






    --- Добавлено чуть позже ---

    Цитата Сообщение от Slog Посмотреть сообщение
    два первых могут быть реле тенов, а вот второй, возможно гасящий конденсатор для питания этой схемки. Черный круглый электролит хорошо сидит? не качается в ножках?
    То 2 реле я так тоже думаю, т.к без этой платы нагрев не работает в духовке.
    Черный круглый кондер вроде сидит хорошо. Но все это относительно.
    Мультиметр не купил сегодня, магазин закрылся раньше обычного. Завтра возьму. Буду прозванивать. Как конденсатор прозвонить?
    Плата визуально как новая, 2 места с содранным лаком я выше показал. Если убрать из учета зуммер, который отошел, то дело в чем-то другом.

    --- Добавлено чуть позже ---

    Писец. Пошел дернул конденсатор, а духовка была включена. Аж передергнуло меня, но дисплей засветился и все загорелось на мгновение!
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  4. #24
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    55
    Сообщений
    2,753
    Спасибо +
    Получено: 37
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    на электролите не видно номинала, но судя то всему где-то 10мкф на 400 вольт. Если сорвало "черную коробочку", то могло и электролиту ноги обломать и тому конденсатору, что 0.68, рядом с электролитом и резисторам. проверяй их. пошевели, попробуй выдернуть, за ноги пинцетом подергай.

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Такое ощущение, что панели не хватает питания. Т.к те диоды горят только когда, не работают ТЭНы. Включаешь ТЭНы и диоды на подсветку экрана гаснут. И все. Причем диоды горят не очень-то и ярко.
    Не может быть проблемы в проводке до этой платы?
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  5. #25
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Кондер стоит под зуммером, видимо зуммер сдвинулся и ударил кондер. И что-то с нем сломалось. Поэтому и нет питания на панели.

    Вопрос. Как бытьс кондером и как проверить точно, что он. Ну то, что все включилось это точно, мне не показалось во время того, как меня ударило немного
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  6. #26
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    55
    Сообщений
    2,753
    Спасибо +
    Получено: 37
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Писец. Пошел дернул конденсатор, а духовка была включена. Аж передергнуло меня, но дисплей засветился и все загорелось на мгновение!


    ну ты там поаккуратней! и лучше все таки эти детали дергать либо при выключеном аппарате, либо какими-нибудь диэлектрическими предметами.
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  7. #27
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Slog Посмотреть сообщение


    ну ты там поаккуратней! и лучше все таки эти детали дергать либо при выключеном аппарате, либо какими-нибудь диэлектрическими предметами.
    Я не думал, что дергнет. Но я за попу кондера трогал. А там что напряжение есть? Я думал там оболочка.
    Как его проверить имея мультиметр?

    Трогать без питания пробовал сейчас, толку нет. Или я его дернул так хорошо, что он сломался окончательно или нужно при питании, может там есть положение в котором он функционирует!
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  8. #28
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    55
    Сообщений
    2,753
    Спасибо +
    Получено: 37
    Отправлено: 14

    1 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Кондер стоит под зуммером, видимо зуммер сдвинулся и ударил кондер. И что-то с нем сломалось. Поэтому и нет питания на панели.

    Вопрос. Как бытьс кондером и как проверить точно, что он. Ну то, что все включилось это точно, мне не показалось во время того, как меня ударило немного
    Всю эту компанию (два конденсатора и два резистора) подергать за ноги (в перчатках и пинцетом в кембрике) и пропаять.

    При выключенном напряжении и выдернутой вилки из розетки!

    --- Добавлено чуть позже ---

    Цитата Сообщение от COOLLER Посмотреть сообщение
    может там есть положение в котором он функционирует!
    пропаять.
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  9. #29
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Slog Посмотреть сообщение
    пропаять.
    А оно не могло отломаться внутри? Паяльник какой мощности лучше брать для таких дел? С тонки-тонким жалом наверно?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  10. #30
    Знатный Перец Клуба VW Passat B5! Аватар для AleksandrVL
    Регистрация
    23.10.2008
    Адрес
    Нибиру
    Возраст
    33
    Сообщений
    5,938
    Спасибо +
    Получено: 214
    Отправлено: 293

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, Ванечек, дружище, херрракни поксиполом и на жвачку, я тыщу раз так делал, работать будет, хотя бы как ящик для кастрюл, но будет
    Нас невозможно сбить с пути - нам пофигу куда идти!

  11. #31
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    55
    Сообщений
    2,753
    Спасибо +
    Получено: 37
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    А оно не могло отломаться внутри? Паяльник какой мощности лучше брать для таких дел? С тонки-тонким жалом наверно?
    Паяльник надо ватт на 25. Внутри если бы отломалось , то эта деталь шевелилась на отломанной
    ноге.
    Кстати. Током ударило из-за того, что кроме пальцев, которыми трогал конденсатор , еще какая-то часть тела сидела на корпусе агрегата.
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  12. #32
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Slog Посмотреть сообщение
    Кстати. Током ударило из-за того, что кроме пальцев, которыми трогал конденсатор , еще какая-то часть тела сидела на корпусе агрегата.
    Сидела. Верно. Я оперся на корпус.


    Цитата Сообщение от Slog Посмотреть сообщение
    Паяльник надо ватт на 25. Внутри если бы отломалось , то эта деталь шевелилась на отломанной
    ноге.
    Думаешь просто пайка отошла на плате? Оно входит с печатной стороны, а там все гуд
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  13. #33
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    55
    Сообщений
    2,753
    Спасибо +
    Получено: 37
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение

    Думаешь просто пайка отошла на плате? Оно входит с печатной стороны, а там все гуд
    Есть такой вид непропая, когда пятак олова красиво окружает ножку окислившегося элемента. Если в ножку потыкать иголочкой, видно как она ходит туда-сюда.
    Я сначала предположил именно такой случай. Но если вспомнить, что тема начата из-за случайного механического воздействия на эту плату, то возможен и обрыв ножки внутри конденсатора. Тогда конденсатор на этой ноге "шевелится". То есть если его пошевелить в направлении линии ног, то нога шевелится в корпусе конденсатора и в это время он может восстановить контакт (что возможно и произошло).
    Цена вопроса рублей 10. Можно поменять "по подозрению".
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  14. #34
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Slog Посмотреть сообщение
    Цена вопроса рублей 10. Можно поменять "по подозрению".
    Я никогда не сталкивался с электрикой. Зеркала в Пассате паял и провода для Вебасты тоже.
    Как паяльником отпаять сразу обе ножки? А то одна нагреется, а вторую как при этом вытащить? Я же не могу сразу обе нагреть паяльником. Навыки пайки в двух словах расскажите.
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  15. #35
    Touareg
    Регистрация
    09.12.2008
    Адрес
    Россия, Калининград
    Возраст
    55
    Сообщений
    2,753
    Спасибо +
    Получено: 37
    Отправлено: 14

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Я никогда не сталкивался с электрикой. Зеркала в Пассате паял и провода для Вебасты тоже.
    Как паяльником отпаять сразу обе ножки? А то одна нагреется, а вторую как при этом вытащить? Я же не могу сразу обе нагреть паяльником. Навыки пайки в двух словах расскажите.
    Берем: Паяльник, бокорезы, канифоль, припой, спички или зубочистки. Отмечаем где у конденсатора плюс, где минус.
    Плавим припой у одной ноги и наклоняем конденсатор в сторону от нее. То есть эта нога потихоньку ползет вверх. Потом такой же трюк проделываем со второй ногой. Вторая нога ползет вверх. По очереди греем ноги и таким образом вытаскиваем конденсатор. Затачиваем спичку или берем зубочистку. Плавим припой и в отверстие, где была нога, вставляем зубочистку. Убираем паяльник - получаем чистое от припоя отверстие. Повторяем операцию со спичкой для второй ноги конденсатора. Вставляем новый конденсатор соблюдая полярность. Покрашенная полоска сбоку конденсатора - это минус. Полярность соблюдать обязательно! Последствия могут быть куда как печальнее, чем удар током.
    Запаиваем ноги. Откусываем бокорезами лишнюю длину ног.
    Все.
    Сергей на сером B5+, AVF, 2004г, 6 МКПП.

  16. #36
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Slog, Спасибо!
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  17. #37
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    25.07.2010
    Адрес
    Абакан
    Возраст
    41
    Сообщений
    5,778
    Спасибо +
    Получено: 571
    Отправлено: 676

    0 Вы не можете благодарить!

    По умолчанию

    А только мне кажется, что пострадавший черный параллелепипед на защелках? Я-б разобрал его и раз и навсегда определился с его предназначением.
    B5 APR 2,8 4motion `00

  18. #38
    Phaeton Аватар для iNOT
    Регистрация
    19.10.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    47
    Сообщений
    3,956
    Спасибо +
    Получено: 649
    Отправлено: 155

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Lenze Посмотреть сообщение
    Это зумер
    +1 пьезовый зумер.

  19. #39
    Pointer Аватар для Lenze
    Регистрация
    23.04.2011
    Адрес
    Арзамас
    Сообщений
    78
    Спасибо +
    Получено: 1
    Отправлено: 23

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, у тебя рядышком нет электронщиков? Профессиональным взглядом прикинуть. А то мы так можем до конца дачного сезона ремонтировать твою духовку.
    Passat B5 1999 МКПП АЕВ 1.8T кондиционер

  20. #40
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Lenze Посмотреть сообщение
    у тебя рядышком нет электронщиков? Профессиональным взглядом прикинуть. А то мы так можем до конца дачного сезона ремонтировать твою духовку.
    Тему для этого и создал. Пока никто не откликнулся.


    Копаю сам.
    Купил тестет хороший. Там правда емкость до 100 мкф можно.
    Кондер черный 25В и 680мкф.
    Меряю емкость, он доходит до 150-170 и перестает считать.
    Как проверить кондер?
    Второй кондер рабочий, там 0.75мкф, показал 0.72мкф.
    Сопротивление у черного кондера космос просто

    --- Добавлено чуть позже ---

    Мультиметр показывает 1.5 при вкллючении в режим 200 Мегаом. Это что - 150 Мегаом сопротивление кондера? Я про черный сейчас.

    У белого сопротивление меньше 1, при включении в режим 200 Мегаом

    --- Добавлено чуть позже ---

    И еще. Одно из сопротивлений вообще никак не реагирует на замер.
    1 на экране и все.

    --- Добавлено чуть позже ---

    Так вот подключил. Там оба сопротивления идут последовательно. На входе в резистор есть 220в, а на выходе нет.
    Причем на кондере 2.5в, а не 25в, как написано на нем. В 10 раз ниже вольтаж.
    Какие варианты? Дохлый резистор?
    нас без сомнения ждут приключения, мы ведь не любим скучать..

Страница 2 из 13 ПерваяПервая 123412 ... ПоследняяПоследняя

Похожие темы

  1. Нужна Помощь "Членов КЛУБА"!
    от RussoTuristo в разделе Архив 2005г.
    Ответов: 93
    Последнее сообщение: 06.05.2005, 23:26
  2. Нужна помощь!
    от DiMoN в разделе Архив 2005г.
    Ответов: 2
    Последнее сообщение: 25.04.2005, 11:15
  3. Нужна помощь!!!
    от Rodger в разделе Архив 2005г.
    Ответов: 12
    Последнее сообщение: 15.04.2005, 22:40
  4. нужна помощь!
    от в разделе Архив 2005г.
    Ответов: 18
    Последнее сообщение: 11.04.2005, 08:28
  5. Нужна помощь
    от в разделе Архив 2005г.
    Ответов: 5
    Последнее сообщение: 02.02.2005, 09:27

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
