ремонт блока отопителя (регулятор вентилятора)(фотоотчет).

[Madblanner]

Искал по поиску подобное решение проблемы не нашел.
Столкнулся с проблемой, что перестал дуть вентилятор печки. Проверил предохранитель – он в норме, напрямую 12 к клеммам вентилятора-работает. Из чего был сделан вывод что проблема в самом блоке отопителя, 1,500 на б\у рабочий жалко, решил чинить этот. Без снятия с машины.

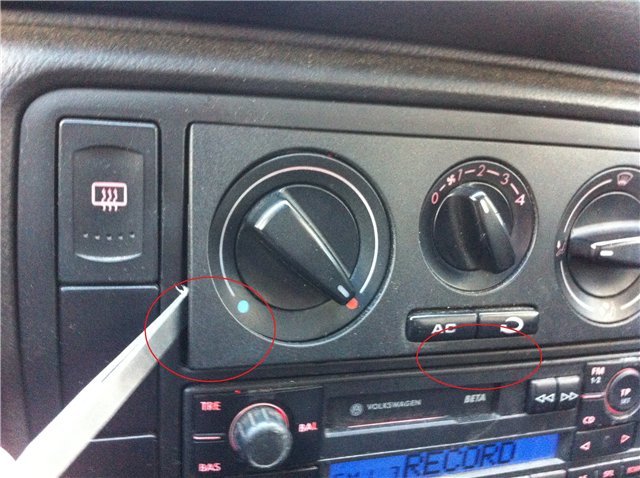

Снимаем накладку, лучше обмотать отвертку или другой инструмент изолентой что бы не поцарапать пластмассовые детали. Проще всего цеплять в месте где две кнопки, или сбоку.


Далее вынимаем все три переключателя, я вынул их руками (гайки до 42 руками затягиваю =) ), но можно и плоскогубцами предварительно обмотав их изолентой, опять же что бы не поцарапать.

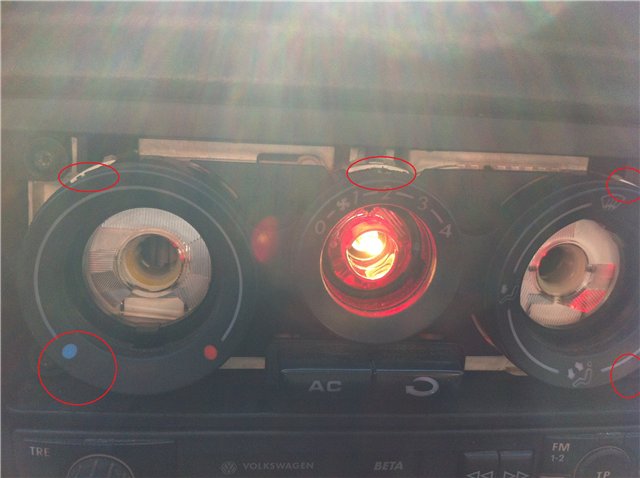

Далее снимаем восьмеркообразную черную деталь, там 5 защелок их расположение я указал на фото.

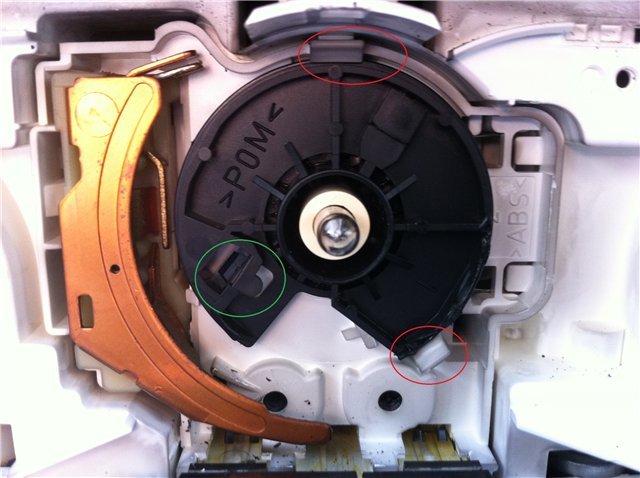

Под ней в центре находится черный регулятор на белом фоне (сложно не заметить), на этом этапе надо внимательно везде осмотреть на предмет железной пластиночки, которая и виновата во всех бедах, выскочив из черного регулятора. У меня она валялась в районе кнопок изогнутая, а в черном регуляторе поломалась пластмассовая защелка этой пластины. Пластина эта есть ключ который замыкая медные контакты слева, регулирует силу с корой работает ваше вентилятор. Защелки, снимающие регулятор указал на фото, их две.

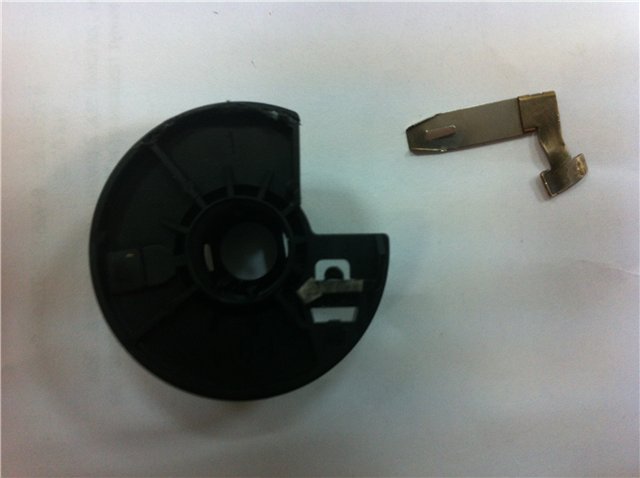

Вот фото отдельно регулятор отдельно пластина.

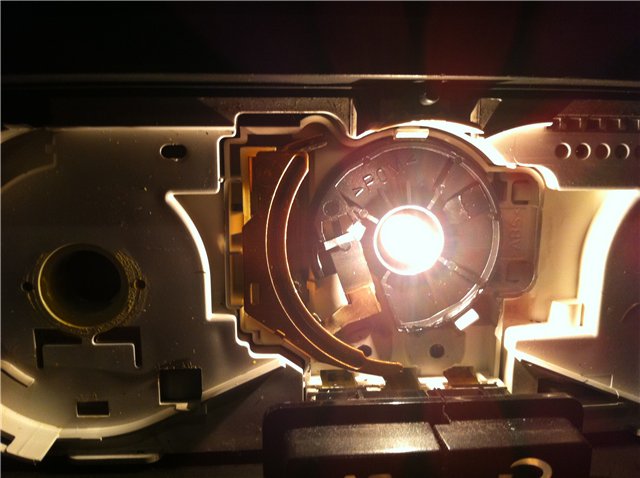

Ну далее я свою защелку подклеил и собрал все назад, ВАЖНО ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ ПЕРЕД СБОРКОЙ. Правильное положение регулятора с пластиной на фото ниже.


Надеюсь будет полезно.

[Юра-Рязань]

Вот что интересно ---тему нужную находишь только после того, как сам все разберешь методом проб и ошибок....блин .

У меня проблема была - перестал работать вентилятор салона - многое передумал - решил разобрать переключатель ---- в результате оказалось тоже самое что описано выше - эта пластинка соскочила - поставил на место приклеил клеем СуперМомент и все заработало ---- вот фото....

[Deman]

Спасибо большое за отчет ) а то у мя седня работать перестала а тут прям все подробно)

[Юра-Рязань]

незачто

[Madblanner]

проблема эта возникает, я так понял, при замене лампочки центральной, по штату должно быть 1,2 w, но есть в продаже 2,3 w (так прямо на них и на писано) они греются сильнее отсюда и все проблемы, хотя светят не намного ярче (я разницы не заметил), ну или если интенсивно ручку накручивать тудым-сюдым

[Андрей Андрей]

Блин, Мужик если бы не твой отзыв яб ща тыс на 3-5 попал,а так 25 р за клей, вот сижу при клеевою , спасибо, выручил!!!!!

[stonn]

Отличный пост, вчера столкнулся с подобным недугом. Всё как на фото. Madblanner, спасибо огромное, а то уже тоже на разборку собирался.

[Нуржан]

Всем доброго времени суток. Подскажите пожалуйста что можно сделать у меня той железяки которая выпадает потерялась. Думаю токарям дать но незнаю размеры если у кого-то сняты дайте размеры. Заранее спасибо!

[Дениско]

присоединяюсь.Только у меня печальней - она сломаласьникто не знает - в polo на регулировке не такая же ,случаем , система нипель(имеется ввиду замена этой кругл хни с железкой)? спасибо
