Мотористы есть? Просвятите по циркуляции масла в моторе.
  1. #1
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию Мотористы есть? Просвятите по циркуляции масла в моторе.

    Всем привет.
    Есть мотоциклетный мотор ямаха R1. Принцип тот же самый что и у автомобильного - 4 цилиндра, 2 распредвала, поддон и т.д. и т.п. Разница только в том, что в этом моторе внутри ещё находятся сцепление, КПП и генератор. ГРМ - цепь.
    Немного предыстории. В моторе появился непонятный ритмичный и довольно сильный стук. Ездить я естесственно не стал и весь мотор до болтика раскидал, а внутри всё как новое: вкладыши на месте и без задиров, везде бедит, колено идеальное, хонинговка родная, выработки на стенках цилиндров практически нет, распреды целые без задиров, клапана целые, проливал - держат. Почесал репу и собрал обратно.
    В процессе разброки увидел, что развалился генератор - посыпались пластины, упали в поддон в измельченном виде. А также сломалось стопорное кольцо из корзины сцепления (тонкое как проволочка, но длинное - 350-400 мм примерно) и стёрся один фрикционный диск сцепления, и пыль от него тоже была внизу, так же как и обломки стопорного кольца. Часть этого мусора засосало в сетку маслоприёмника. Причём сетка частично порвалась.
    Перед тем как мотор застучал, он заглох. Но заглох только от того, что не было зарядки из-за развалившегося генератора (это я всё потом понял). Стал заводить с толкача - а мотор как бы подклинил - не могли вдвоём протолкнуть. Разогнали посильнее - завёлся и сразу же застучал.
    Собирая мотор, я заменил генератор на исправный, вычистил поддон, почистил сетку маслозаборника. Собрал - стучит. Зная, что внутрянка вся целая, и ничего провернуть не должно, мотор не глушил и стал слушать откуда идёт звук. Выслушал - звук идёт от генератора. Снял обгонную муфту с генератора, завёл - стук пропал. Странно, ведь гена рабочий. Поменял обгонную муфту и оба подшипника, в которых он крутится. Собрал, завёл - стучит. Мотор работает, стою ничего не понимаю. И по мере прогрева стук стал пропадать. И когда температура подошла к рабочему значению, стук пропал совсем. В общем я решил забить на это дело и ездить. Наездил не меньше 1000-1500 км. Ничего не поменялось. Холодный стучит, горячий - тишина. Постоишь минут 10-15, мотор ненмого остывает, стук немного появляется. В общем чёткая связь с температурой.
    Поскольку весна не за горами, решил всё-таки победить этот стук. Стал думать и пришёл к такому выводу: не хватает масла в генераторе, поэтому он и стучит. А вот почему, я не понимаю. Точнее не знаю полной схемы циркуляции масла в моторе. Есть мысли, что через порванную сетку маслозаборника в насос попала какая-то металлическая кака, и от этого собственно я и не мог растолкать мотор, т.е. он подклинил. Потом, когда завёл-таки, эта кака прошла через насос и осела в фильтре. Но вопрос, почему генератор застучал. Толи в маслонасосе что-то сломалось (но как-то не до конца, иначе я бы не смог проехать 1000-1500 км), толи эта кака попала ещё куда и частично перекрывает доступ масла к генератору. А ещё насколько я понимаю, где-то после насоса стоит редукционный клапан (до фильтра или после - не знаю, в мануале схемы циркуляции масла нет), и этот клапан сливает лишку масла в поддон. Вот куда идёт масло сразу после насоса? Помогите, люди знающие, разобраться с проблемой.
    Извините за много букв .

    --- Добавлено чуть позже ---

    Название: 950f8063dd3440ce1a86ac005e2e5369.png
Просмотров: 166

Размер: 26.0 Кб
    Коленвал крутит шестерню 1, шестерня 1 в свою очередь через резиновые демпфера 2 крутит ротор генератора. Также на валу ротора сидит обгонная муфта стартёра 5. Шестерню 12 за зубья внешнего радиуса крутит стартёр. После того как мотор заводится, шестерня 12 останавливается вместе с обгонной муфтой. Крутится только ротор. Стук скорее всего идёт из связки шестерня 1 - демпфера 2 - ротор. Я думаю так.
    Коленвал я многократно прокручивал и осматривал на нём шестерню, которая крутит шестерню 1. Все зубья целые. Сама шестерня на коленвале посажена жёстко, там люфта нет никакого.

    --- Добавлено чуть позже ---

    Название: 67f67ee79bad6493f2d151a9f0ee07ba.png
Просмотров: 169

Размер: 11.3 Кб
    Вот ротор (1). Штука довольно увесистая. Внутри видны магнитные пластины, которые собственно и посыпались.
    Последний раз редактировалось jzl; 07.02.2013 в 17:27.
    кк #568
    Скаут А5 FL

  2. #2
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    У кого какие мысли есть?
    кк #568
    Скаут А5 FL

  3. #3
    Phaeton
    Регистрация
    09.07.2012
    Адрес
    Чукотский АО гПевек
    Возраст
    33
    Сообщений
    3,494
    Спасибо +
    Получено: 55
    Отправлено: 43

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от jzl Посмотреть сообщение
    У кого какие мысли есть?
    может в мототему закинуть, все-таки различаются мото двигатель и авто
    кстати а у тебя не "сухой картер"?

  4. #4
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от dron98760 Посмотреть сообщение
    может в мототему закинуть, все-таки различаются мото двигатель и авто
    Мотор точно такой же на самом деле за исключением некоторых особенностей. В мототеме мотористов нет, думал, здесь кто-нибудь подтянется.
    кк #568
    Скаут А5 FL

  5. #5
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    48,263
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,378
    Отправлено: 868

    0 Вы не можете благодарить!

    По умолчанию

    jzl, Можно конкретные вопросы задавать...как ты перебирал мотор я понял
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  6. #6
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от dron98760 Посмотреть сообщение
    кстати а у тебя не "сухой картер"?

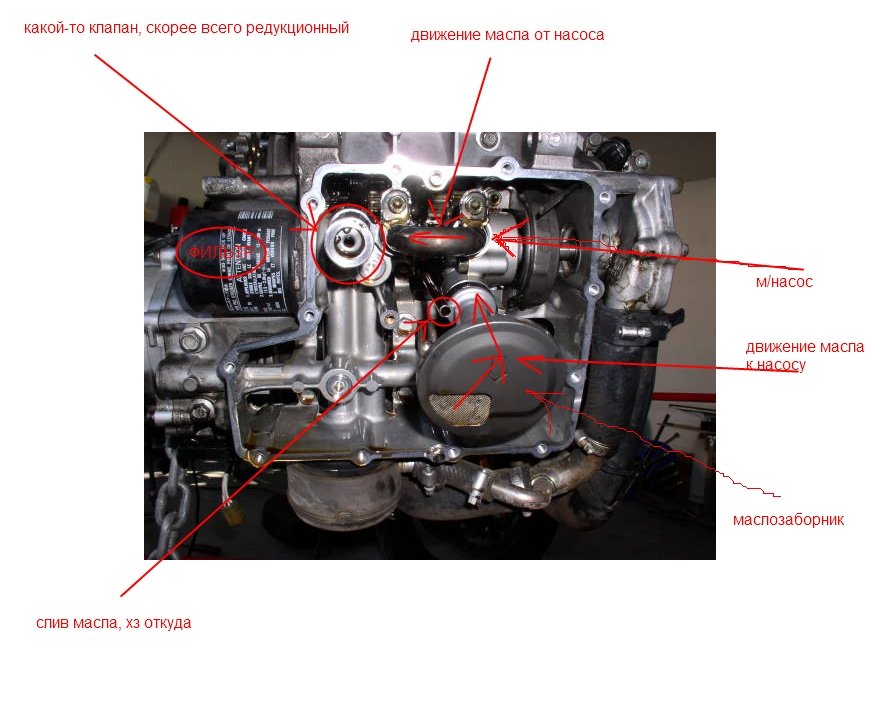

    Название: двигатель-Yamaha-YZF-R1-2007.jpg
Просмотров: 230

Размер: 36.4 Кб
    Да всё как в авто. Вот смотри: ГБЦ, ниже - блок, в самом низу - поддон. Чуть выше поддона сзади - окошко для проверки уровня масла. Сверху - инжектор и на самом верху - короб воздухофильтра. Генератор с левой стороны - тоже в корпусе, т.е. в масле. Спереди из светлого металла - маслоохладитель.
    Только сзади сцепление и КПП. В остальном тоже самое.

    --- Добавлено чуть позже ---

    Цитата Сообщение от COOLLER Посмотреть сообщение
    Можно конкретные вопросы задавать...как ты перебирал мотор я понял
    Если интересно - вэлкам .
    Я вот только не совсем понимаю принцип работы редукционного клапана и где он находится (не какое-то конкретное место, а схематично, т.е., например,между насосом и фильтром или фильтром и холодильником...). Может ли он стать причиной нехватки масла в дальних каналах смазки.
    кк #568
    Скаут А5 FL

  7. #7
    Знатный Перец Клуба VW Passat B5! Аватар для Powar
    Регистрация
    12.04.2009
    Адрес
    Москва, Перово
    Возраст
    41
    Сообщений
    6,317
    Спасибо +
    Получено: 615
    Отправлено: 298

    0 Вы не можете благодарить!

    По умолчанию

    А не может стрекотание идти от натяжителя цепи? Или от гидриков?
    Вроде это более больные места...
    Ford Mondeo IV

  8. #8
    Модератор Аватар для ГЕРМЕС
    Регистрация
    26.06.2005
    Адрес
    Питерское сельское поселение.
    Возраст
    44
    Сообщений
    16,771
    Записей в дневнике
    17
    Спасибо +
    Получено: 903
    Отправлено: 459

    0 Вы не можете благодарить!

    По умолчанию

    Где-то зазор(люфт), который по мере прогрева пропадает. Нужно понять где.

    --- Добавлено чуть позже ---

    Клапан, он или открыт, тогда нет давления масла вообще, или закрыт, тогда двигатель очень трудно завести...

    --- Добавлено чуть позже ---

    На Харлеях обмотка больное место, просто беда. особенно у турингов, где потребление тока больше... Сам лично видел как меняли и перебирали все это хозяйство не раз. Подгорает с одной стороны и зарядки нет или не хватает
    Табун 223+94+137+75=529 лошадей+"ранчо" Toyota HiAce2.4TD, Toyota Camry Solara, Lexus RX300, Xonda VTX1300C.

  9. #9
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Powar Посмотреть сообщение
    А не может стрекотание идти от натяжителя цепи? Или от гидриков?
    Цепь в порядке, натяжитель менял первым делом, когда началось. А гидриков нет, здесь шайбы.
    Звук идёт конкретно от ротора, если его снять, стук пропадает.

    Цитата Сообщение от ГЕРМЕС Посмотреть сообщение
    Где-то зазор(люфт), который по мере прогрева пропадает. Нужно понять где.
    Я думаю в связке ротор-демпфера-шестерня приводимая от к/в. И наверно от нехватки там масла. Хотя и не уверен в этом. Но больше-то нечему стучать вроде как...

    Мотор от R6, но всё примерно тоже самое. Разве что фильтр в другом месте, но это просто наружняя компановка...


    --- Добавлено чуть позже ---

    "Слив масла хз откуда" - скорее всего из ГБЦ .
    кк #568
    Скаут А5 FL

  10. #10
    Golf Аватар для Scania
    Регистрация
    11.11.2005
    Адрес
    Латвия
    Возраст
    44
    Сообщений
    674
    Спасибо +
    Получено: 41
    Отправлено: 13

    0 Вы не можете благодарить!

    По умолчанию

    jzl, В принципе,если ты всё правильно описал,мне кажется виноват будет КВ.Ведь чудес не бывает,по мере прогрева стук пропадает при расширении,а мест таких два.Поршень и КВ.Гена вообще не при чём.Там только общая ванна.А вот ротор работает ещё и маховиком.Поэтому может при снятии снимать нагрузку с КВ.По крайней мере объясняет что-то.
    По поводу клапана,всё правильно понял.Там резинка стоит.Но мне кажется это не твой случай.
    Думается начальных выходов два.Или снимать КВ,всё мерить-менять.Или собирать и мерить давление.
    Passat Variant 1,9 TDI(был) ☭
    Renault Espace IV 2,2dCI ☭

  11. #11
    Знатный Перец Клуба VW Passat B5! Аватар для Powar
    Регистрация
    12.04.2009
    Адрес
    Москва, Перово
    Возраст
    41
    Сообщений
    6,317
    Спасибо +
    Получено: 615
    Отправлено: 298

    0 Вы не можете благодарить!

    По умолчанию

    Кстати, а осевой люфт КВ не имеет места быть? У меня на РФке подобный стук(только не сильный) был. Оказалось колено гулять начало.
    Ford Mondeo IV

  12. #12
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Scania Посмотреть сообщение
    А вот ротор работает ещё и маховиком.Поэтому может при снятии снимать нагрузку с КВ.По крайней мере объясняет что-то.
    Я думал об этом и не отметаю этот вариант, но оставляю его на самый конец пути, так как к/в - это ... тушите свет...

    Цитата Сообщение от Scania Посмотреть сообщение
    Или собирать и мерить давление.
    Сейчас всё собрано. Завтра хочу скинуть поддон и разобрать маслонасос, заодно и клапан посмотрю. Если тут косяков не найду, то остаётся, пожалуй, только вариант с к/в....
    Вообще коренные вкладыши сидят на месте, они не протёртые. Картер увести не могло, он на 30 болтов собирается. Не должен это быть к/в...

    Цитата Сообщение от Powar Посмотреть сообщение
    Кстати, а осевой люфт КВ не имеет места быть?
    Осевой люфт есть небольшой, но он должен быть... Ладно бы стук постепенно появлялся, а у меня сразу и сильный. Причём после того как мотор сначало подклинило.
    кк #568
    Скаут А5 FL

  13. #13
    Golf Аватар для Scania
    Регистрация
    11.11.2005
    Адрес
    Латвия
    Возраст
    44
    Сообщений
    674
    Спасибо +
    Получено: 41
    Отправлено: 13

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от jzl Посмотреть сообщение
    скинуть поддон и разобрать маслонасос, заодно и клапан посмотрю
    нет смысла.Лучше ищи у кого есть манометр померить давление.Клапан тоже не в теме,он просто не даёт быстро стечь маслу.Еслиб в нём была причина,то сначала был бы стук,а через 3-5 сек всё нормально.Замер давления показал бы.
    Цитата Сообщение от jzl Посмотреть сообщение
    они не протёртые
    По описанным симптомам там и не должно болтаться.Если прогревом стук уходит-то начальная стадия.
    Passat Variant 1,9 TDI(был) ☭
    Renault Espace IV 2,2dCI ☭

  14. #14
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Scania Посмотреть сообщение
    Если прогревом стук уходит-то начальная стадия.
    А почему не провернуло? Я ведь ездил?
    кк #568
    Скаут А5 FL

  15. #15
    Golf Аватар для Scania
    Регистрация
    11.11.2005
    Адрес
    Латвия
    Возраст
    44
    Сообщений
    674
    Спасибо +
    Получено: 41
    Отправлено: 13

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от jzl Посмотреть сообщение
    А почему не провернуло
    Может не только провернуть,но и стереть!Есть упорные полукольца,против осевого люфта.может в них проблема?По вкладышам так же.Может от маслянного голодания не много зазор увеличиться.Вариантов несколько.
    Факт-стук есть!При прогреве и снятии ротора-маховика(важно!)пропадает.Значит при повышении температуры изменяется зазор.Значит пока зазор не велик.Подтянув сюда факт отсутствия стука при снятом роторе,понятно-что он играет ключевую роль.Варианта два-или ротор кирдык или масса его "лишняя".Гену отметаем.Там нечему изменяться при температуре.Логическим размышлением получается что скорее КВ или вкладыши.
    Про насос и давление сомнительно.Тогда бы снятие маховика не влияло.Но проверить давление нужно!Масло тоже.Хотя оба варианта не могут быть связанны с ротором(повторюсь).
    Passat Variant 1,9 TDI(был) ☭
    Renault Espace IV 2,2dCI ☭

  16. #16
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Scania Посмотреть сообщение
    Может не только провернуть,но и стереть!Есть упорные полукольца,против осевого люфта.может в них проблема?По вкладышам так же.Может от маслянного голодания не много зазор увеличиться.Вариантов несколько.
    Факт-стук есть!При прогреве и снятии ротора-маховика(важно!)пропадает.Значит при повышении температуры изменяется зазор.Значит пока зазор не велик.Подтянув сюда факт отсутствия стука при снятом роторе,понятно-что он играет ключевую роль.Варианта два-или ротор кирдык или масса его "лишняя".Гену отметаем.Там нечему изменяться при температуре.Логическим размышлением получается что скорее КВ или вкладыши.
    Про насос и давление сомнительно.Тогда бы снятие маховика не влияло.Но проверить давление нужно!Масло тоже.Хотя оба варианта не могут быть связанны с ротором(повторюсь).
    Здесь крутящий момент передаётся с правой стороны к/в на корзину сцепления также зубчатой передачей. А звезда с левой стороны к/в крутит звезду ротора генератора. И звезда эта уже через резиновые демпфера (хотя они очень похожи на пластмассовые, не знаю может задубели) связана с ротором гены. Вот как раз при снятии этой звезды останавливается ротор генератора и стук пропадает. Сам ротор крутится в подшипниках (менял на новые) и весит пар кг примерно. Больше здесь ничего нет. Всё остальное (сцепа, кпп и далее) запитано от правой звезды к/в.

    --- Добавлено чуть позже ---

    Но почему он застучал резко и сразу сильно. Или оно так и бывает?

    --- Добавлено чуть позже ---

    Цитата Сообщение от Scania Посмотреть сообщение
    Есть упорные полукольца,против осевого люфта.может в них проблема?
    Если честно не видел при разборке ничего похожего.

    --- Добавлено чуть позже ---

    Заводил холодный мотор без генератора, он идеально мягко работает.
    кк #568
    Скаут А5 FL

  17. #17
    Golf Аватар для Scania
    Регистрация
    11.11.2005
    Адрес
    Латвия
    Возраст
    44
    Сообщений
    674
    Спасибо +
    Получено: 41
    Отправлено: 13

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от jzl Посмотреть сообщение
    Здесь...
    Я знаю как там всё устроенно, FJR 1300.До 2005 (вроде) ротор попроще был,сразу к КВ крепился.Суть в том,что масса ротора при помощи демпфера передаётся на КВ.И если её исключить-стук пропадает.Значит не в самом роторе дело!А вот пара кг на хвосте КВ и нагружают его.
    По поводу масла в гене.Для многих это открытие.Ведь так не у всех мотоциклов.Есть с сухим,есть в ванне.Но смазывающего эффекта от масла там нет!Т.е. на ротор не влияет давление масла.Поэтому скорее причина не в нём.
    Цитата Сообщение от jzl Посмотреть сообщение
    Или оно так и бывает?
    Даже хуже!ЧИК!И ты попал на бабки!Энергонагруженность и компактность=сложная конструкция!Один купил мото после падения на левую сторону.Вроде всё нормально,крышку генератора разбитую заменили,покрасили.Проехал не много-клин мотора!После падения не промыли всю маслянную магистраль,а песок который попал в разбитую крышку генератора сделал своё дело.Вот так.
    Passat Variant 1,9 TDI(был) ☭
    Renault Espace IV 2,2dCI ☭

  18. #18
    Модератор Аватар для ГЕРМЕС
    Регистрация
    26.06.2005
    Адрес
    Питерское сельское поселение.
    Возраст
    44
    Сообщений
    16,771
    Записей в дневнике
    17
    Спасибо +
    Получено: 903
    Отправлено: 459

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Scania Посмотреть сообщение
    После падения не промыли всю маслянную магистраль,а песок который попал в разбитую крышку генератора сделал своё дело.Вот так.
    Да там не только песок мог быть. Крошечные осколки тоже. Но это сути не меняет...
    Табун 223+94+137+75=529 лошадей+"ранчо" Toyota HiAce2.4TD, Toyota Camry Solara, Lexus RX300, Xonda VTX1300C.

  19. #19
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Scania Посмотреть сообщение
    Я знаю как там всё устроенно
    Ок, понял .

    Цитата Сообщение от Scania Посмотреть сообщение
    Есть с сухим,есть в ванне.
    Это да, есть разные варианты...

    Цитата Сообщение от Scania Посмотреть сообщение
    Но смазывающего эффекта от масла там нет!Т.е. на ротор не влияет давление масла.
    А вот об этом я не думал. Т.е. сквозное отверстие в оси ротора нужно только для смазки подшипника в крышке получается?

    Цитата Сообщение от Scania Посмотреть сообщение
    Проехал не много-клин мотора!
    А я проехал нормально, может даже 2000 км. Причём я не в режиме "бабушка за хлебом" езжу. Часто кручу в отсечку...

    --- Добавлено чуть позже ---

    Да, кстати... я тут вспомнил. Звук прослушивается не от к/в а чётко от генератора. Слушал дедовским методом .

    --- Добавлено чуть позже ---

    Цитата Сообщение от jzl Посмотреть сообщение
    А я проехал нормально, может даже 2000 км.
    Я даже прокладку ГБЦ старую использовал с герметиком, и под блок цилиндров (он у меня отдельно от картера) тоже прокладку старую положил и тоже с герметиком.
    кк #568
    Скаут А5 FL

  20. #20
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Не даёт мне покоя вот эта мысль:
    Цитата Сообщение от jzl Посмотреть сообщение
    Звук прослушивается не от к/в а чётко от генератора.
    Сам-то коленвал не стучит. Наверно дело-то не в к/в всё-таки?
    кк #568
    Скаут А5 FL

Страница 1 из 3 123 ПоследняяПоследняя

Похожие темы

  1. Ответов: 5
    Последнее сообщение: 11.11.2013, 15:32
  2. Есть вопросы по замене масла
    от Alex_KM в разделе Архив 2008г.
    Ответов: 8
    Последнее сообщение: 18.08.2008, 19:40
  3. Замерил давление масла, есть вопрос
    от Andy_NN в разделе Архив 2007г.
    Ответов: 18
    Последнее сообщение: 11.01.2007, 08:54
  4. Вопрос по циркуляции масла.
    от Плунжер в разделе Архив 2006г.
    Ответов: 2
    Последнее сообщение: 10.11.2006, 11:23
  5. У масла Mobil1 есть запах солярки ? (+)
    от Igor_Izhevsk в разделе Архив 2006г.
    Ответов: 10
    Последнее сообщение: 17.03.2006, 16:10

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
