    По умолчанию Замена штатной магнитолы

    Всем привет!

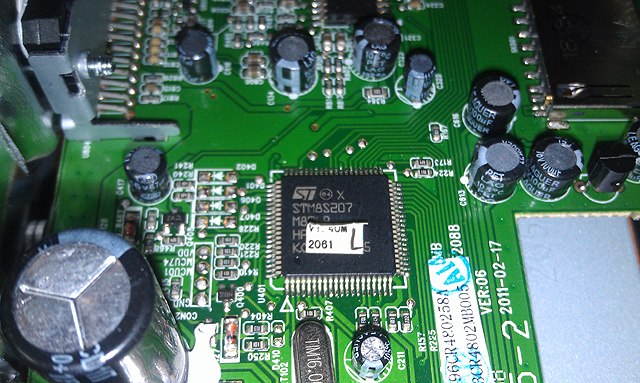

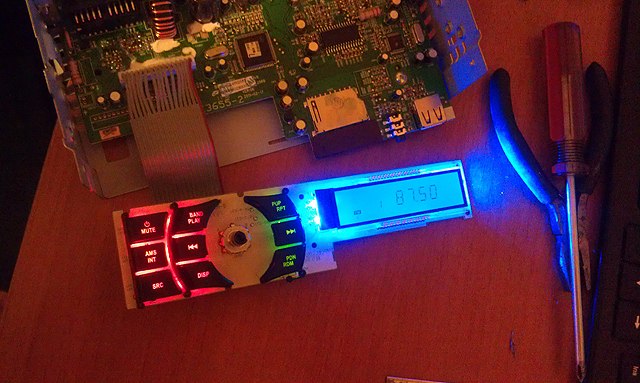

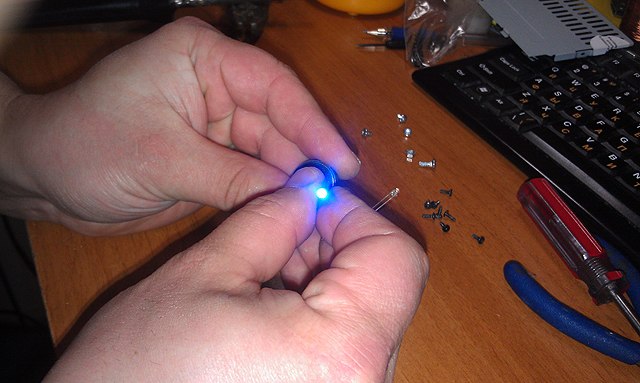

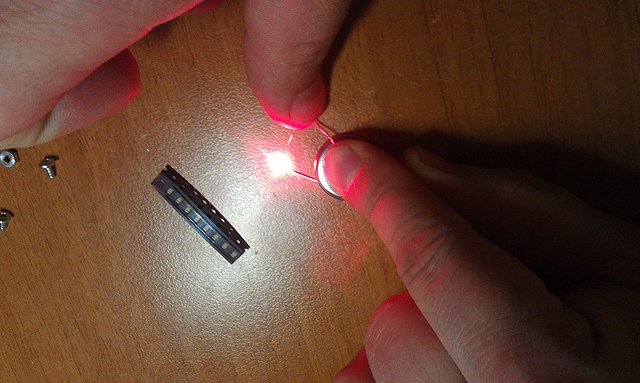

    Задача была проста: заменить кассетную магнитолу в Пассате на что-нибудь более прогрессивное. Более простого решения, чем Prology CMU-300 найти просто нереально, учитывая ее стоимость (1300р) и очень неплохую работу с SD картами и флешками. Радиоприемник средний, но для города пойдет. Звук, при некотором колдовании с обвязкой микросхемы регулировки громкости и тембров вполне приличный. Пока установили как есть, позже ожидается модернизация. Тут описана адаптация под цветовую гамму Passat B5))))

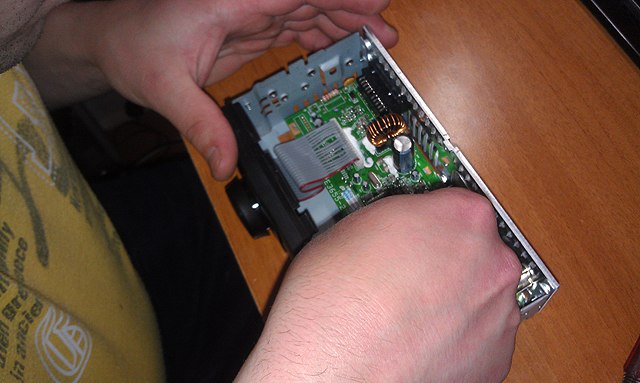

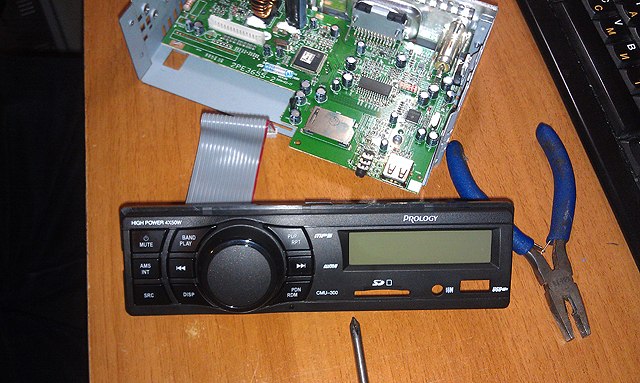

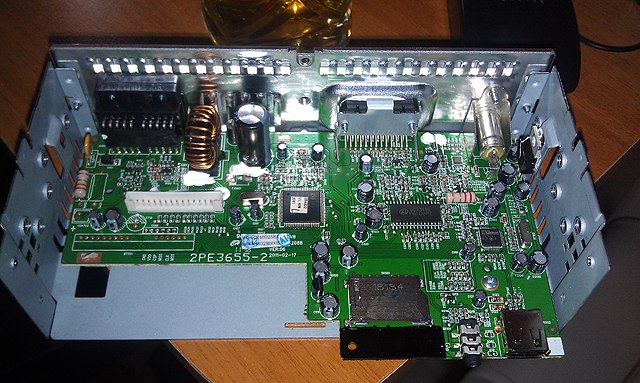

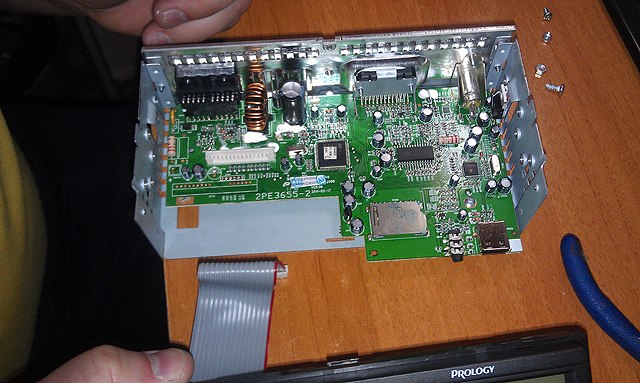

    Вообщем меньше слов: путь от того "что было" до того "что стало"))))

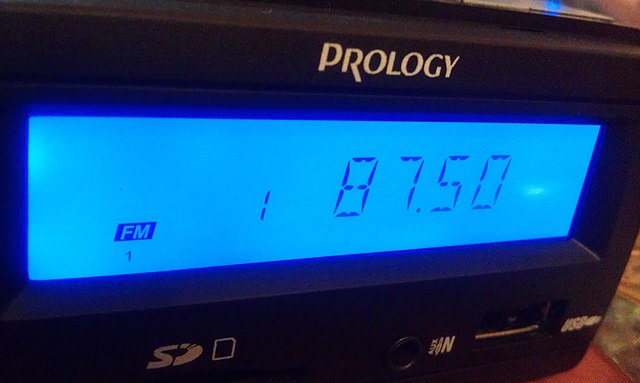

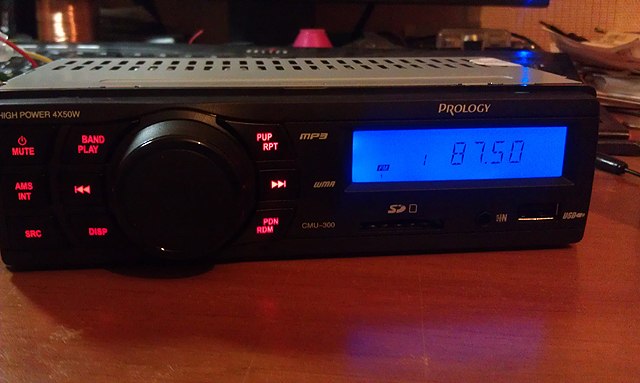

    Ну, и конечный результат:




    =)
    VW Passat B5 - был. MMC Montero III - был. TOYOTA Avensis II - был... MMC Pajero IV 3.8

  2. #2
    Pointer
    Регистрация
    12.11.2011
    Сообщений
    92
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    С подсветкой получилось симпотично! Хотя сама магнитола редкостное Г.....

  3. #3
    Touareg Аватар для Eu-Jinn
    Регистрация
    21.01.2009
    Адрес
    Промысловск ака Москва
    Сообщений
    2,727
    Спасибо +
    Получено: 30
    Отправлено: 5

    0 Вы не можете благодарить!

    По умолчанию

    а что, у пролежней нет такой же модели с синекрасным?
    Только бабы и мажоры меряют качество звука в Герцах и Децибеллах

  4. #4
    Pointer
    Регистрация
    29.04.2012
    Возраст
    27
    Сообщений
    6
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    вроде должна быть, но сделано очень грамотно и красиво )

  5. #5
    Знатный Перец Клуба VW Passat B5! Аватар для VoFFka417
    Регистрация
    16.02.2008
    Адрес
    Санкт-Петербург
    Возраст
    41
    Сообщений
    5,656
    Спасибо +
    Получено: 338
    Отправлено: 291

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от mmix Посмотреть сообщение
    С подсветкой получилось симпотично!
    Тоже понравился результат))) Спасибо!
    Цитата Сообщение от mmix Посмотреть сообщение
    Хотя сама магнитола редкостное Г.....
    Ну есть у нее недостатки, но есть и достоинства - цена, внешний вид и работа с SD картой. Куплена была для эксперимента, но была оставлена владельцем вместо штатной, так как была признана вполне сносной по звуку. У меня такая же в связке с усилителем и сабвуфером, вполне себя оправдывает для прослушивания диджейских миксов и радиошоу. Классику и рок ни я ни владелец переделанной магнитолы не перевариваем и соответственно не слушаем, мегамагнитолы с детализацией и пространственной локализацией инструментов ни к чему.
    Цитата Сообщение от Eu-Jinn Посмотреть сообщение
    а что, у пролежней нет такой же модели с синекрасным?

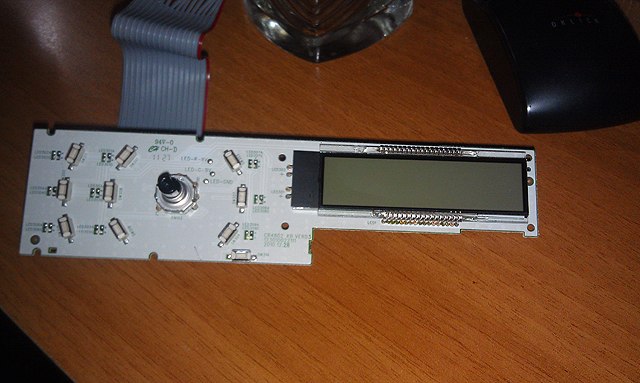

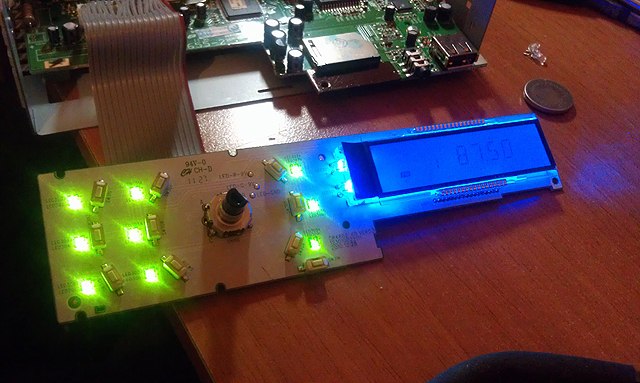

    Вроде бы нет, на плате были только зеленые светодиоды и место под оранжевые, но возможности переключения цвета в меню нет.
    VW Passat B5 - был. MMC Montero III - был. TOYOTA Avensis II - был... MMC Pajero IV 3.8

  6. #6
    Phaeton Аватар для qraf
    Регистрация
    18.08.2012
    Адрес
    Сокол, Вологодской обл.
    Возраст
    41
    Сообщений
    3,839
    Спасибо +
    Получено: 578
    Отправлено: 375

    0 Вы не можете благодарить!

    По умолчанию

    А в такой можно подсветку поменять???http://market.yandex.ru/model.xml?mo...1510&hid=90404

  7. #7
    Знатный Перец Клуба VW Passat B5! Аватар для VoFFka417
    Регистрация
    16.02.2008
    Адрес
    Санкт-Петербург
    Возраст
    41
    Сообщений
    5,656
    Спасибо +
    Получено: 338
    Отправлено: 291

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от qraf Посмотреть сообщение
    А в такой можно подсветку поменять???
    Думаю можно. Главное, чтобы светодиоды не были объединены с кнопками, как бывает в некоторых магнитолах.
    VW Passat B5 - был. MMC Montero III - был. TOYOTA Avensis II - был... MMC Pajero IV 3.8

  8. #8
    Phaeton Аватар для qraf
    Регистрация
    18.08.2012
    Адрес
    Сокол, Вологодской обл.
    Возраст
    41
    Сообщений
    3,839
    Спасибо +
    Получено: 578
    Отправлено: 375

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от VoFFka417 Посмотреть сообщение
    Думаю можно. Главное, чтобы светодиоды не были объединены с кнопками, как бывает в некоторых магнитолах.
    Фото панелькиНазвание: DSCN2023.jpg
Просмотров: 391

Размер: 272.2 Кб

  9. #9
    Lupo
    Регистрация
    24.05.2012
    Возраст
    35
    Сообщений
    205
    Спасибо +
    Получено: 9
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Доброго времени суток, уважаемые форумчане! Прошу совета! Приобрёл вот такую магнитолу http://market.yandex.ru/model.xml?hi...20638&clid=502. Сразу же купил переходник с iso разъема на штатный пассатовский ftp://modest.zapto.org/DISK_A1/Magnitola/pereh_iso.jpg и переходник для активации штатной антенны ftp://modest.zapto.org/DISK_A1/Magnitola/pereh_ant.jpg. Проблема в том, что у переходника с iso на штатный разъем подключены только желтый и черный провода, а красный и оранжевый надо самому вставить в соответствующие гнезда,но вот в какие я так и не понял и не нашел.... Пробовал подключить ничего не меняя, как есть— магнитола не включалась кнопкой on/off, только при нажатии кнопки disp загоралась подсветка секунд на 5.
    И еще вопрос. Правильно ли я понимаю, синий провод нужно просто вытащить из черного iso штекера переходника и на его место воткнуть синий провод антенного адаптера? Питание на антенну подает магнитола, верно?
    Последний раз редактировалось panai; 10.01.2013 в 15:35.
    Passat B5+, 2002 год, 1,8Т, AWM, сарай, механика, кондиционер, кожаный салон. ВИН: WVWVD63BX3E069716

  10. #10
    Pointer
    Регистрация
    12.04.2011
    Сообщений
    6
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Друзья, прошу помощи:
    У меня штатка RNS MCD заменена на Blaupunkt Bremen MP 74, так вот вопросы следующие:

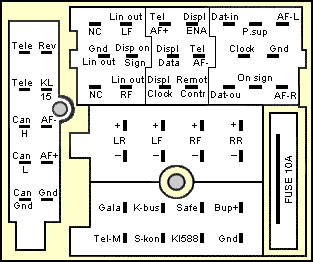

    Распиновка RNS MCD
      Скрытый текст:

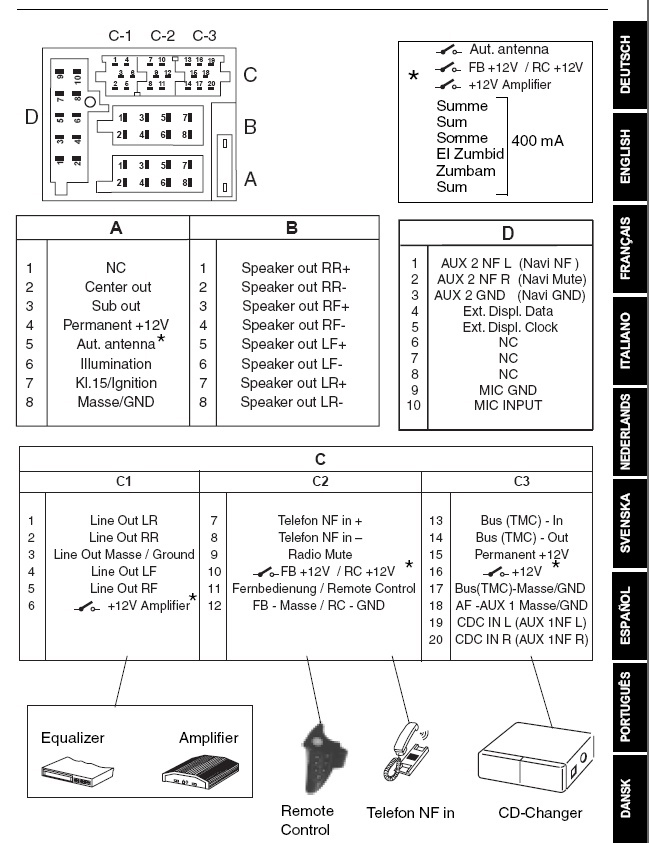

    Распиновка Blaupunkt Bremen MP 74
      Скрытый текст:


    1. Возможно ли подключить её, дабы информация о треках, радиостанции отображалась на щитке приборов, как со штатки? Судя по распиновке Блаупункта на фишке D контакты 4 и 5 отвечают за вывод такой инфы, а на распиновке RNS фишка С-2 такие же контакты за номером 8 и 9. Вот только смущает 10 клемка Displ.ENA.

    2. Возможно ли подключить штатный CD-чейджер. Судя по распиновке, контакты чутка не совпадают... И мне попадалась инфа, что якобы аудио поток может быть тупо на других частотах и якобы магнитола не увидит чейнджер...

    3. Может кто подробнее пояснить, по распиновке RNS MCD какой контакт за что отвечает? Она совпадает полностью с RNS MDF?

  11. #11
    Polo
    Регистрация
    13.07.2007
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    52
    Сообщений
    311
    Спасибо +
    Получено: 3
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    3. Может кто подробнее пояснить, по распиновке RNS MCD какой контакт за что отвечает? Она совпадает полностью с RNS MDF?[/QUOTE]

    Да полностью совпадают кроме разъёма ,где находится CAN шина.Только я не понял ты вместо RNC MCD поставил blaupunkt bremen причём здесь RNS MFD?
    Пассат В5+ 1.9 TDI 130л.с. 2004г. AVF(продан),сейчас Шаран 2.0TDI 136л.с навигация MFD,тв-тюнер

  12. #12
    Pointer
    Регистрация
    12.04.2011
    Сообщений
    6
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    uri2, просто нашел распиновку на RNS MDF с пояснениями к контактам на этом же форуме, а на RNS MCD не смог нигде (с пояснениями)... MCD заменил на "синюю точку"
