Спалил шнурок

[Denisok]

Выручайте случайно спалил кабель ваг кома, пытался потестить гольф 2 через переходник. что могло сгореть? кабель компьютером определяеться но при попытки прочитать контроллеры выдает что типа не подключен

[DiZeL8846]

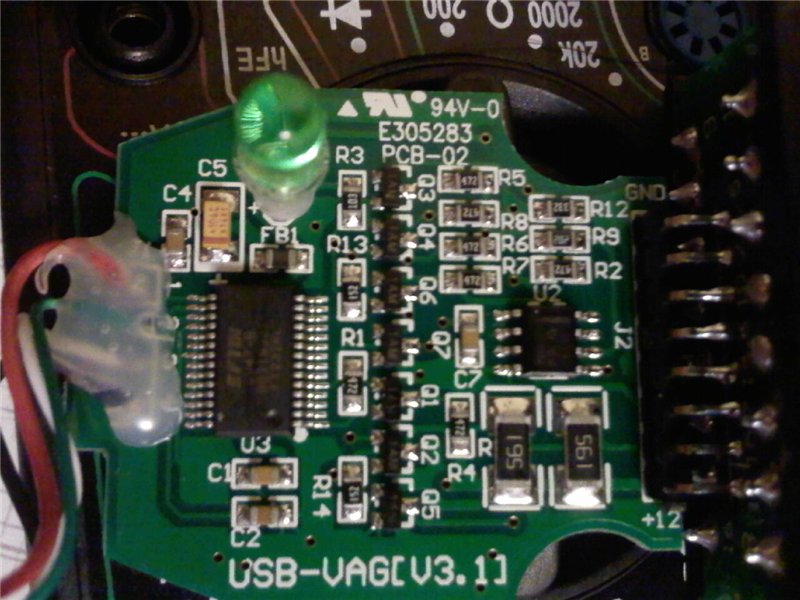

Можно проверить транзисторы Q1-Q7 и питание на мс U2, а с обратной стороны есть что?

[Denisok]

Можно проверить транзисторы Q1-Q7 и питание на мс U2, а с обратной стороны есть что?

так давай плиз по подробней, мультиметр у меня есть! на обратной стороне ничего нет, только пару дорожек

[FalconM]

что могло сгореть?

Думаю проще купить новый

[DiZeL8846]

Сопротивление p-n перехода в прямом включении (p +, n -) должно быть в пределах 600-700 Ом, в обратном в районе 2кОм. На мультиметре выбрать режим проверки диодов, некоторые приборы сопротивление p-n показывают в кОмах.

Какой проводимости и какое расположение выводом транзисторов на шнурке сказать не могу.

[Denisok]

Думаю проще купить новый

он у меня есть жалко этот выкидывать

--- Добавлено чуть позже ---

Сопротивление p-n перехода в прямом включении (p +, n -) должно быть в пределах 600-700 Ом, в обратном в районе 2кОм. На мультиметре выбрать режим проверки диодов, некоторые приборы сопротивление p-n показывают в кОмах.

Какой проводимости и какое расположение выводом транзисторов на шнурке сказать не могу.

Ок вечером постараюсь все измерить

[FalconM]

он у меня есть жалко этот выкидывать

Тогда экспериментируй

[Denisok]

Тогда экспериментируй

Буду пробовать, вдруг починю

[TheTERMINATOR]

случайно спалил кабель

Как именно спалил, что сделал?

Проверка обычная - питание на цифровой и аналоговой стороне, осцилограф на к-линию, посмотреть сигнал. Искать, где теряется.

[Vladimir_B5APT]

пытался потестить гольф 2 через переходник

там по-другому не воткнешь просто

и распиновка

[Denisok]

Как именно спалил, что сделал?

хотел продигностировать гольфа и видимо фишки местами перепутал, вот и сгорел шнурок

там по-другому не воткнешь просто

в переходнике где по два контакта не подписан не один

[Dimam_2000]

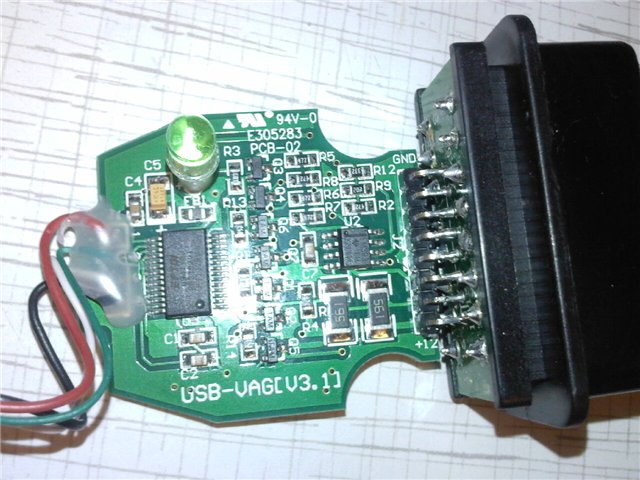

Я тоже свой спалил через переходники. оказывается их легко можно воткнуть по другому (имею в виду не по цветам а по положению). Правда судя по фото, плата другая. Короче у меня сгорел стабилизатор 5В. поставил вместо него КРЕН5А и все. Судя по твоей фото у тебя там стабилизатор микруха на 8 ног. поищи по названию в интернете что это...

[Denisok]

стабилизатор микруха на 8 ног.

поменял ее LM393 толку ноль.

[CreepSt]

тоже горела lm393, поменял, заработало. Может перегрел когда паял или статикой убил?

[Denisok]

тоже горела lm393, поменял, заработало. Может перегрел когда паял или статикой убил?

две штуки поменял, не помогло
