  1. #301
    Всем Перцам - Перец Клуба! Аватар для pavel
    Регистрация
    18.04.2005
    Адрес
    Россия, Москва, ЮВАО
    Возраст
    42
    Сообщений
    10,236
    Спасибо +
    Получено: 120
    Отправлено: 75

    0 Вы не можете благодарить!

    По умолчанию

    Скорее всего это цена самого фонаря, по крайней мере очень на то похоже.
    Резидент AVTOадаптер.RU


  2. #302
    Touareg Аватар для Headache
    Регистрация
    21.07.2006
    Адрес
    Город-Герой-Минск
    Возраст
    33
    Сообщений
    2,505
    Спасибо +
    Получено: 15
    Отправлено: 29

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, Вань подскажи чего к чему куда сливать куда заливать,ваще дал бы контактик,я бы переговорил,что как... А что мой мотор нормал чипуется ?
    Пысы: Паш,сорри за офф
    B6 2009 турботрактор СВАВ DSG КК#350

  3. #303
    Pointer Аватар для 663663
    Регистрация
    23.06.2010
    Адрес
    Москва ЗАО
    Сообщений
    28
    Спасибо +
    Получено: 0
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pavel Посмотреть сообщение
    Всех приветствую! Давно не занимался колхозом, но,начитавшись тем про светодиодные кольца в задние фонари, решил и себе такие сделать. Но не хотел якопировать то, что делают другие и цель была сделать все самому от и до.
    Свои фонари курочить не хотелось, поэтому заказал комплекторигинальных фонарей, но от от R36.Мне показалось, что на цвете Moccaтакой вариант будет смотреться лучше стоковых.
    Изначально фонарь выглядит так:


    Чтобы установить будущие платы с диодами, фонарь надоразрезать по сварочному шву. Я это делал отрезным кругом и минидрелью. Тут надобыть аккуратным и не допускать чрезмерного углубления диска внутрь корпуса.Сразу за стенкой находится отражатель (Спасибо за предупреждение boss181).

    Сняв размеры внутри отражателя, приступил к разводкепечатной платы. Делал это при помощи программы sprint-layout 5.0. Многопришлось делать отпечатков, дабы добиться от принтера отпечатка нужногоразмера. В итоге получился вот такой незамысловатый рисунок:

    После того, как я убедился в том, что размер отпечаткасоответствует нужному размеру, распечатал этот рисунок на лазерном принтере на глянцевойфотобумаге для струйных принтеров. Затем, перенес этот отпечаток на текстолит.Тут я технологию расписывать не буду, это все можно найти в Интернете.
    После травления, плата приобрела вот такой вид:

    Середина подлежит в данном проекте удалению, поэтому чтобыне травить лишнюю медь, я заклеил это место скотчем.
    Перед установкой платы, «шишки» на отражателе с обратнойстороны надо сфрезеровать, дабы прорезались отверстия под диоды.

    Диоды я впаивал по одному, постоянно прикладывая плату котражателю. Как бы ровно, соблюдая 18 град, не делал я плату, все равноидеально впаять не вышло бы.
    Итак, все диоды и резисторы на месте.

    Приложив плату на место, я увидел, что в отверстия длясветодиодов видно ту самую плату.

    Поэтому плату было решено покрасить

    После сборки, фонарь имеет примерно такой вид:


    Тут понятно, слева оригинальный фонарь, справа мой колхоз.
    Многие морочатся со светодиодами, покупая их по каким тозаоблачным ценам. Мне один светодиод обошелся в 1,5 рубля. Я не морочилсянасчет того, что их делает якобы Osram и пр. Я не морочился насчет цвета свечения Amber. Просто поехал в Митинои купил почти первые попавшиеся. По цвету попали не попали, видно на фото. Осталосьтолько придумать колодки для подключения, проложить проводку и поставить все наместо. Но это в следующей серии.
    В последствии все равно придется все разобрать и переделать,заменив плату, добавив на нее диодов для ЗХ по 10Вт и ПТФ по 3Вт. Фонаризаказывал симметричные, то есть ЗХ на обоих фонарях ПТФ тоже будет в обоих.
    Классно , будет теперь чем заняться.

  4. #304
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Подниму темку .
    Поиск правого внутренного фонаря на сарай с фарой ЗХ (3C9945094) по экзисту выдаёт аналоги от 1500 рублей, а конкретно Бош 0 319 381 704. Вопрос вот в чём: сгодится ли этот фонарь для выковаривания из него фары для ЗХ? Хочу ставить кольца и делать симметрично ЗХ с обеих сторон.

    --- Добавлено чуть позже ---

    Оригинал стоит почти вдвое дороже, б/у из Германии заказывать бессмысленно - цены с доставкой как здесь за новые.
    Или подскажите другой вариант, как сделать ЗХ слева.
    кк #568
    Скаут А5 FL

  5. #305
    Всем Перцам - Перец Клуба! Аватар для Vital 86
    Регистрация
    02.08.2007
    Адрес
    Россия, Сургут
    Возраст
    45
    Сообщений
    16,353
    Спасибо +
    Получено: 1,968
    Отправлено: 3,769

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от jzl Посмотреть сообщение
    Или подскажите другой вариант, как сделать ЗХ слева
    американский фонарь с з/х 3C9945093A

  6. #306
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Vital 86 Посмотреть сообщение
    американский фонарь с з/х 3C9945093A
    Ага этот вариант я уже рассматривал, но он стоит 2800-2900. Может побюджетнее есть варианты? Я почему и спрашиваю про неоригинальные фонари.
    кк #568
    Скаут А5 FL

  7. #307
    Знатный Перец Клуба VW Passat B5! Аватар для boss181
    Регистрация
    26.02.2007
    Адрес
    Москва, Моск. обл. Троицк
    Возраст
    34
    Сообщений
    5,799
    Записей в дневнике
    13
    Спасибо +
    Получено: 310
    Отправлено: 116

    0 Вы не можете благодарить!

    По умолчанию

    Мы с василичем по 1800 брали фонари от америкоса.
    А вот подойдет ли от неоригинала внутренность фик знает, еще как вариант купить б.у фонарь или у д илера с тех зоны выпросить битый.
    Passat B6 Variant 2007 2.0TDI BKP DSG6 RNS510+Саб. Oo oO Макс aka boss181
    ПРОДАМ новый Маховик для DSG6 - 24 т.р.

  8. #308
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

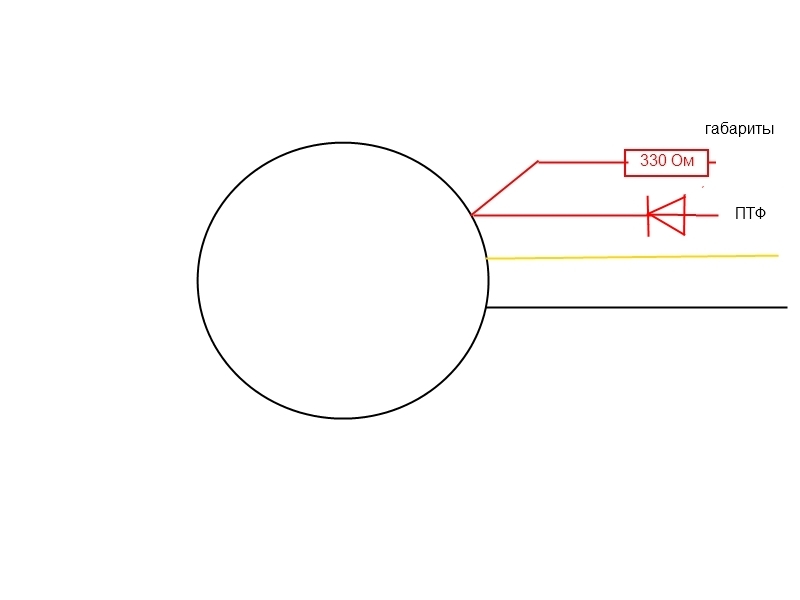

    Чот нигде не нашёл, просвятите безграмотного по подключению диода
    Так?
    Последний раз редактировалось jzl; 04.03.2013 в 10:55.
    кк #568
    Скаут А5 FL

  9. #309
    Golf Аватар для AST@H
    Регистрация
    07.07.2007
    Адрес
    Беларусь
    Возраст
    41
    Сообщений
    912
    Спасибо +
    Получено: 13
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от jzl Посмотреть сообщение
    Чот нигде не нашёл, просвятите безграмотного по подключению диода
    Так?
    Я вообще 2 поставил:ПТФ и габариты.
    VW Passat B6 Variant, OoWoO 2,0 TDI BMP, Comfortline, МКПП, ксенОН, Webasto....
    VW Passat B5, 1998, 1,9 TDI, AFN, клима, круиз и т.д. сарай-продан

  10. #310
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от AST@H Посмотреть сообщение
    Я вообще 2 поставил:ПТФ и габариты.
    Т.е. и на ПТФ и на габариты по диоду? Какие диоды ставил?
    кк #568
    Скаут А5 FL

  11. #311
    Golf Аватар для AST@H
    Регистрация
    07.07.2007
    Адрес
    Беларусь
    Возраст
    41
    Сообщений
    912
    Спасибо +
    Получено: 13
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от jzl Посмотреть сообщение
    Т.е. и на ПТФ и на габариты по диоду? Какие диоды ставил?
    Да. я брал старичка д226..
    Я еще хотел замутить туда и стопы, но ошибку било по лампе ПТФ ( в кодировках поменял значения "использовать ПТФ как стоп сигнал), тогда я и забил на все это, оставил габарит, птф и повороты.
    Сейчас, вместо ПТФ, замутил бы лучше стопы и запитывал бы все от проводки фонарей ..имхо.
    VW Passat B6 Variant, OoWoO 2,0 TDI BMP, Comfortline, МКПП, ксенОН, Webasto....
    VW Passat B5, 1998, 1,9 TDI, AFN, клима, круиз и т.д. сарай-продан

  12. #312
    Passat Аватар для NAS
    Регистрация
    19.10.2006
    Адрес
    Россия
    Возраст
    38
    Сообщений
    1,973
    Записей в дневнике
    1
    Спасибо +
    Получено: 21
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    Ну вот и у меня "дошли руки" до передалки задних фонарей.
    Вчера склеил первый фонарик, вроде должно все получиться
    Собственно фотки, да так по мелочи соберу в кучу и выложу потом, а сечас естественно вопросы.

    Сразу сделаю оговорку у меня одноцветные кольца!
    1. подключение организую как у jzl на картинке (пост 308). Вот только вопрос, если диоды поставить до точки разведения проводки на 2 фонаря это будет нормально?
    2. получится 1 диод на габариты, 1 диод на ПТФ. Какие подобрать диоды (ну или параметры "от и до")?
    3. минус у ПТФ и габаритов останется от минуса ПТФ, это нормально?
    4. вот нашел на просторах интернета http://led119.ru/blog/SCHEMAS/18.php насколько нужен этот стабилизатор в Пассате?
    Passat B6 Comfortline 1.8TSI (BZB), АКПП, 2008 года
    был: Passat B5 Variant 1.9TDI (AVF), АКПП, 2001; Passat B3 2.0i (9A), 5КПП, 1989

  13. #313
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    NAS, я чуть поправил схему выше: с габаритов надо запереть выход в сторону ПТФ, а наоборот не надо, т.к. ПТФ включаются только при включенных габаритах.


    Цитата Сообщение от NAS Посмотреть сообщение
    3. минус у ПТФ и габаритов останется от минуса ПТФ, это нормально?
    Масса там общая. Ничего лишнего городить не надо.
    кк #568
    Скаут А5 FL

  14. #314
    Passat Аватар для NAS
    Регистрация
    19.10.2006
    Адрес
    Россия
    Возраст
    38
    Сообщений
    1,973
    Записей в дневнике
    1
    Спасибо +
    Получено: 21
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    jzl, спасибо за разъяснения.
    Тогда массу - не трогаем.
    Диод вешаем только на провод ПТФ.
    Остались следующие вопросы:
    1. диод 1 общий провод ПТФ или по 1 на каждый фонарь?
    2. какой диод взять (конкретно модель или параметры)?
    3. по поводу схемы стабилизатора - стоит заприваться или забить?
    Passat B6 Comfortline 1.8TSI (BZB), АКПП, 2008 года
    был: Passat B5 Variant 1.9TDI (AVF), АКПП, 2001; Passat B3 2.0i (9A), 5КПП, 1989

  15. #315
    Passat Аватар для NAS
    Регистрация
    19.10.2006
    Адрес
    Россия
    Возраст
    38
    Сообщений
    1,973
    Записей в дневнике
    1
    Спасибо +
    Получено: 21
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    Никак не могу найти как отключить холодную проверку ПТФ, в результате периодически вылетает ошибка по сгоревшей лампе ПТФ. Как отключить проверку?
    Passat B6 Comfortline 1.8TSI (BZB), АКПП, 2008 года
    был: Passat B5 Variant 1.9TDI (AVF), АКПП, 2001; Passat B3 2.0i (9A), 5КПП, 1989

  16. #316
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    А вот ещё вопрос: скажите, кто какие резисторы использовал для габаритов в кольцах. У нас в продаже только 330 Ом на 2 Вт и они реально здоровые. Можно ли ставить на 0.25 Вт?
    кк #568
    Скаут А5 FL

  17. #317
    Passat Аватар для NAS
    Регистрация
    19.10.2006
    Адрес
    Россия
    Возраст
    38
    Сообщений
    1,973
    Записей в дневнике
    1
    Спасибо +
    Получено: 21
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    Ну вот и завершил я "инсталляцию" Oo W oO на своем В6. Похоже я первый обладатель четырех колец на В6 в славном городе Новгороде (В.Новгород прошу не путать с Нижним Новгородом).
    Хотелось бы поблагодарить всех за подсказки. Отдельно благодарю Валеру (из Москвы) за колечки - качественная работа профессионала, а также Дмитрия из В.Новгорода (не с форума), любезно предоставившему гравер.

    Теперь по порядку (мини-отчет для седана).

    Пропущу момент снятия и установки фонарей с крышки багажника, а также разборки обшивки багажника, все это подробно изложено (с фото) вот здесь (сообщение 423 пользователь Anri): http://www.passat-club.ru/forum/thre...ная)/page17
    Скажу только, что при подключении я использовал схему предложенную jzl (на данной странице сообщение 308), за исключением поворотников, т.к. мои кольца одноцветные.
    Все кроме габаритов нашел на крышке багажника, провод габарита тянул через левую сторону крышки подцепив к жгуту штатной проводки. Дальше по задней стенке багажника "перекинул" на правую сторону и там подключил к проводу освещения номерного знака (серый провод с коричневой полосой).
    Из настроек:
    1 отключил внутренние кольца наружных фонарей. Смотрим тут (первое сообщение) http://www.passat-club.ru/forum/thre...ддаётся
    2 отключил холодную проверку задней ПТФ. Смотрим тут (сообщение 5162 от Alemania) http://www.passat-club.ru/forum/thre...тся/page207
    Сама процедура разборки/сборки фонаря также подробно описана в данной теме (первые страницы темы). Здесь главное не торопиться и не пользоваться принципом "сила есть ума не надо". Не торопимся, не прикладываем излишнюю силу - и фонари отлично "расходятся".
    А вот на процессе "спиливания" отражателей остановлюсь поподробнее.
    Форма отражателя такова, что "пилить" болгаркой или наждаком нереально.

    Попробовал для начала напильник - пилить можно, но ооочень медленно, тяжело, не сильно ровно, а главное - есть места куда напильником будет не подобраться. Соответственно для тех кто планирует "пилить" отражатель самостоятельно - рекомендую обзавестись гравером. Мне его "одолжили", чему я несомненно рад, т.к. инструмент специфичный, и в хозяйстве не сильно нужный.
    Обычно только дорогие граверы "упакованы" насадками "от и до". Мне достался простенький гравер со "скромным" набором насадок. Из штатного набора я попробовал несколько насадок, но ... результат меня не устроил. Для нормальной работы нужна фреза!

    Пришлось приобрести набор фрез для гравера. Не знаю как в других регионах, но в В.Новгороде я "обыскался": то фрезы не той формы, то диаметр у патрона гравера не позволяет засунуть фрезу ...
    Следующий этап. "Спиливаем" выступы на отражателе. Всегда уважал тех у кого "набита" рука и кто может сделать это "на коленке". Я же пошел иным путем. На форуме "пассат-клуба" есть видео (сообщение 1407) http://www.passat-club.ru/forum/thre...ная)/page57 в котором "мелькает" "приспособа" для ровного спиливания выступов отражателя.
    Я сделал аналогичную "приспособу" для гравера, которым я работал из подручных материалов.

    Самое сложное было найти кусок оргстекла (цена в магазине неприятно удивила). В итоге в ход пошло днище от кувшина фильтра для воды (кувшин был найден ...), ну а креплением выступила пробка от бутылки из под воды для детей "Агуша".

    В итоге путем "доворачивания" пробки можно регулировать глубину "спиливания". На один отражатель уходит минут 5 работы не больше. Все четко и ровно!!! Как-то так.


    Остальное уже неоднократно описывалось, поэтому повторяться не буду.
    Passat B6 Comfortline 1.8TSI (BZB), АКПП, 2008 года
    был: Passat B5 Variant 1.9TDI (AVF), АКПП, 2001; Passat B3 2.0i (9A), 5КПП, 1989

  18. #318
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от NAS Посмотреть сообщение
    при подключении я использовал схему предложенную jzl (на данной странице сообщение 308)
    А я подключил без диодов, работает без глюков . И использовал одно сопротивление на 200 Ом сразу на оба фонаря.
    кк #568
    Скаут А5 FL

  19. #319
    Passat Аватар для NAS
    Регистрация
    19.10.2006
    Адрес
    Россия
    Возраст
    38
    Сообщений
    1,973
    Записей в дневнике
    1
    Спасибо +
    Получено: 21
    Отправлено: 15

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от jzl Посмотреть сообщение
    А я подключил без диодов, работает без глюков
    Валера из Москвы тоже считает, что диоды не нужны, но ... для себя решил поставить, пусть будут
    Сопротивление тоже думал поставить одно, но ... в комплекте уже были резисторы, поэтому ничего менять не стал.
    Passat B6 Comfortline 1.8TSI (BZB), АКПП, 2008 года
    был: Passat B5 Variant 1.9TDI (AVF), АКПП, 2001; Passat B3 2.0i (9A), 5КПП, 1989

  20. #320
    Знатный Перец Клуба VW Passat B5! Аватар для jzl
    Регистрация
    03.05.2007
    Сообщений
    6,200
    Записей в дневнике
    4
    Спасибо +
    Получено: 167
    Отправлено: 67

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от NAS Посмотреть сообщение
    Валера из Москвы тоже считает, что диоды не нужны, но ... для себя решил поставить, пусть будут
    Я думал, что при включении габаритов при использовании схемы без диода будет светиться контрольная лампа задних ПТФ на приборной панели. Но нет, не светится, есть всё-таки защита от дураков и колхозников .
    кк #568
    Скаут А5 FL

Страница 16 из 19 ПерваяПервая ... 61415161718 ... ПоследняяПоследняя

Похожие темы

  1. Вот это грамотная установка!
    от Vasilich в разделе Архив 2005г.
    Ответов: 19
    Последнее сообщение: 12.02.2005, 19:25
  2. Вот такой вот небольшой отчетец
    от Дядя Сем в разделе Архив 2005г.
    Ответов: 22
    Последнее сообщение: 20.01.2005, 10:59
  3. А как вам вот такие колеса.......
    от в разделе Архив 2005г.
    Ответов: 15
    Последнее сообщение: 20.01.2005, 10:26
  4. Вот это пася!!
    от Vasilich в разделе Архив 2005г.
    Ответов: 18
    Последнее сообщение: 08.01.2005, 13:57
  5. Ну вот я и разобрался С КОЛЕСОМ.
    от RussoTuristo в разделе Архив 2004г.
    Ответов: 22
    Последнее сообщение: 07.12.2004, 22:59

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
