панели VDO & Magneti Marelli в чем различия???

[ladjak]

В соседней из тем постил о вытягивании логина в панели от Magneti Marelli.


В общем логин вытянул, авто сегодня приехало для замены.
Ставил панель, привязываем ключи. Пасик заводится и работает, но тут появляется неприятность

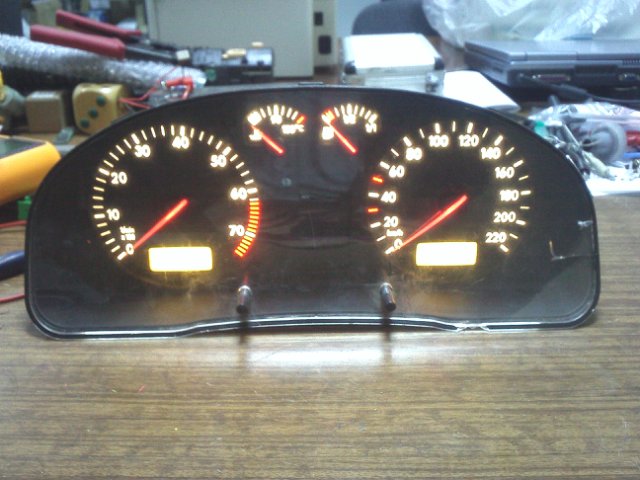

Показания тахометра оказываются в спидометре, а показания скорости в тахометре + мограет и пищит красная масленка .
Я просто в ак...е от такого, первый раз вижу.

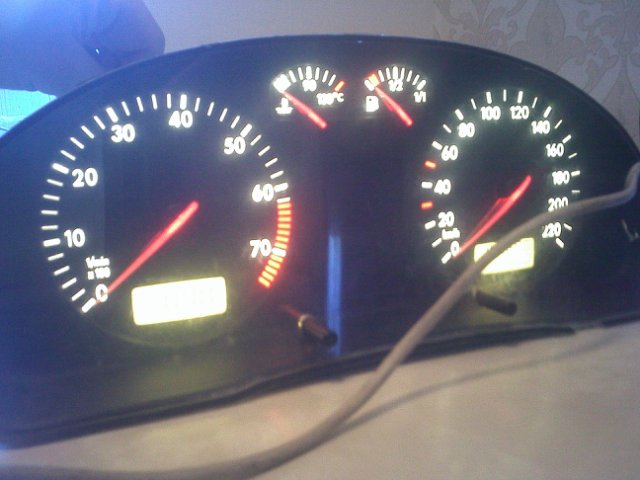

При подключении "родной" (хотя о том что она родная, тоже под большим вопросом) показания на своих местах, масленка не моргает, НО на ней попалены температура ОЖ и уровень топлива (собственно почему и идет замена приборки)
______________________________________________
Номер Контроллера: 3B0 919 880
Компонент и/или версия: B5-KOMBIINSTR. VDO V08
Кодирование: 00142
Код Сервиса: WSC 12344
Доп. информация: IMMO-IDENTNR: VWZ7Z0T0011634

4 Найдены неисправности:
01039 - Датчик температуры охлаждающей жидкости-G2
30-00 - обрыв цепи/к.з. на плюс
00771 - Датчик уровня топлива-G
30-00 - обрыв цепи/к.з. на плюс
______________________________________________

Номер Контроллера: 3B0 919 860
Компонент и/или версия: B5-KOMBIINSTR. M73 V06
Кодирование: 00142
Код Сервиса: WSC 00024
Доп. информация: IMMO-IDENTNR: VWZ5Z0U4022412

______________________________________________


Возникает вопрос, а есть ли разница в распиновке разъемов у приборок этих производителей????
И кто могет в Москве вылечить или попробовать вылечить такую болезнь




что делал:
перепайка диодов

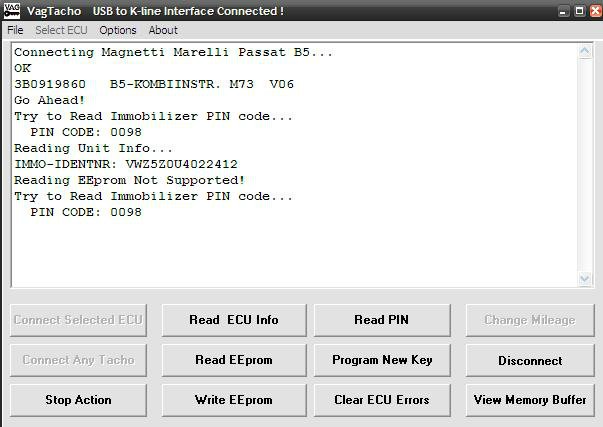

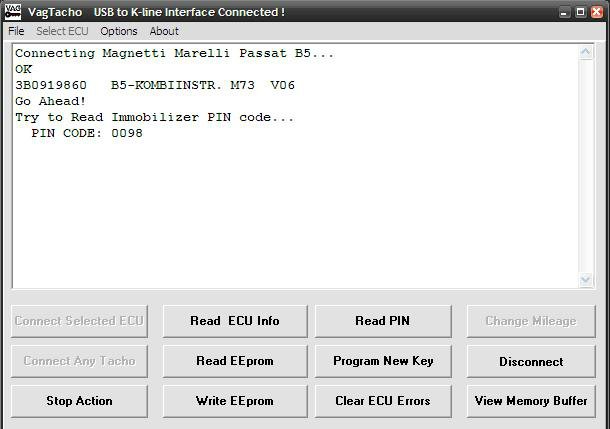

логин:
​



как я понимаю добавляю еще один 0 в начало и получаем код!!!

[Cezar35]

похоже есть разница в распиновке

[autopilot]

а есть ли разница в распиновке разъемов у приборок этих производителей????

Не должно быть никакой разницы. В эльзе на пассат В5 до 05.99 одна единственная распиновка, нет разделения на VDO/не VDO. Эти приборки ставились штатно на одни и те же двигатели в одни и те же года, обе они в штате с зеленой подсветкой. Разница только в наличии БК. В этой VDO он есть, а в этой ММ его нет.

на ней попалены температура ОЖ и уровень топлива (собственно почему и идет замена приборки)

Может починить просто ОЖ и уровень.

[COOLLER]

4 Найдены неисправности:
01039 - Датчик температуры охлаждающей жидкости-G2
30-00 - обрыв цепи/к.з. на плюс
00771 - Датчик уровня топлива-G
30-00 - обрыв цепи/к.з. на плюс

Вентиляция топливного бака ГЫГЫ уже

[autopilot]

Вентиляция топливного бака ГЫГЫ уже

Вань, а причем тут вентиляция ?


ladjak, еще добавлю. Датчик скорости например заходит на один и тот же пин одного и того же разъема на всех приборках В5 и рестайлинг и дорестайлинг. Там где на безКАНовых приборках тахометр, на КАНовых пин свободный. Так что скорее всего не в проводке/распиновке дело.

[ladjak]

Вентиляция топливного бака ГЫГЫ уже

неееееееее. это последствия какого то замыкания.

На другой приборке этих ошибок нет

--- Добавлено чуть позже ---

Так что скорее всего не в проводке/распиновке дело.

кодировки или еще чего???
привязку к движку делал через: 17-10-000 подождал когда напишет сброс, потом привязал ключи, до этого ключи привязывать не давало

[Мишка86]

Привет! ladjak я немного не понял ты меняшь приборку в связи с тем что у тебя не работает указатели температуры и бензина?

[ladjak]

не понял ты меняшь приборку в связи с тем что у тебя не работает указатели температуры и бензина

меняю Я, но не себе.

[Мишка86]

это то я понял! цель её замены?

[ladjak]

в общем сегодня вечером на авто сработала сига, хозяин пошел посмотреть что с ней и заодно завел ее. Так вот тахометр и спидометр работали в своих секциях. Он прокатился, через пару минут стрелки тах. и спидометра задрожали и упали, он заглушил, завел и показания опять встали наоборот , что за Х. Понимаю что проблема в приборке, но как найти причину???

[autopilot]

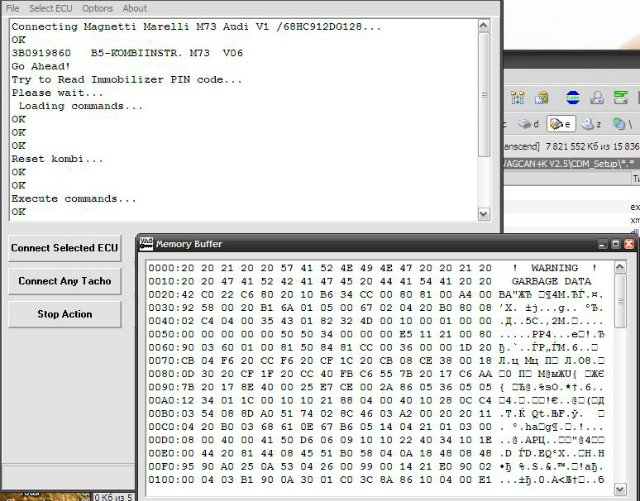

Может дамп как нибудь повредился при попытке чтения логина ?

[ladjak]

Может дамп как нибудь повредился при попытке чтения логина ?

у тя случаем нет в заначке дампа от такой приборки???

[autopilot]

у тя случаем нет в заначке дампа от такой приборки???

Нет к сожалению. Только от VDO.

[ladjak]

а могеш ему приборку протестить???? у тебя же побольше опыта и возможностей. Мож дам считать смогеш правильно. ОН на рязанке живет

[autopilot]

а могеш ему приборку протестить????

Потестить-то можно, только я сильно сомневаюсь, что увижу что-то что ты не увидел и не описал тут. А по описанным выше симптомам я понятия не имею, что происходит с этой приборкой. Единственное, что могу предположить это программный сбой. Че-то других мыслей нет.

Мож дам считать смогеш правильно.

Так если косяк действительно в дампе, уже поздно его читать. Надо в инете искать от такой же приборки 100% рабочий.

[autopilot]

ladjak, а ты когда диоды паял случайно не мог ничего задеть из соседних дорожек или "капнуть" куда припоем ?
Не проверял, все внутри нормально ?

[ladjak]

в общем восстановил старую панель, нашел прогоревшую дорожку. На сайте пару раз видел описывали такую взаимосвязь: глючный датчик уровня топлива - падают стрелки на температуре и топливе, мож и тут причина в датчике - панельку попалила

[autopilot]

ladjak, там не только датчик может быть виноват. Проверьте еще проводку возле лючка где насос топливный. Особенно в месте где проводка лючком прижата. Перетирается и коротит на кузов.

в общем восстановил старую панель, нашел прогоревшую дорожку
