Установка видеорегистратора с ЖК экраном.
  1. #1
    Polo
    Регистрация
    26.09.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    35
    Сообщений
    318
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию Установка видеорегистратора с ЖК экраном.

    Добрый вечер, друзья! Хочу поделиться с вами своим изобретением для установки видеорегистратора с жк экраном типа DVR на зеркало заднего вида.

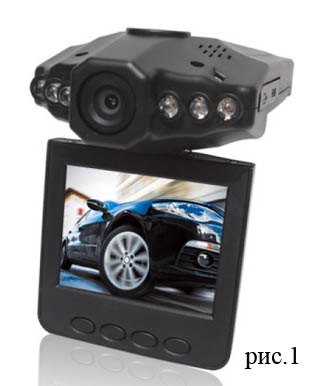

    Способ подходит для регистраторов как на (рис.1) и подобных ему, а также в том случае, если у вас есть свободное место для установки на зеркале.

    Нам понадобится: плотный лист железа (не более 10х10см, толщина ~0,7мм), дрель, ножницы по металлу, напильник, отвертка, 2 коротких самореза и конечно же прямые руки...

    Сначала из листа (я использовал старую рамку под номер от газ3102) вырезаем деталь (рис.2), размеры точно не мерил, но примерно 6х3см, это легко понять на глаз, держа в руках.

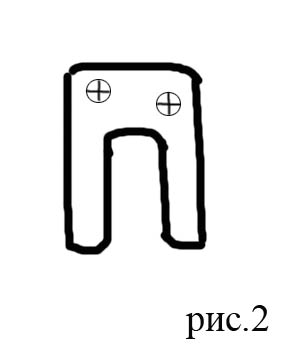

    Далее высверливаем в ней 2 отверстия, одно ниже другого, как показано на (рис.2), это необходимо, чтобы компенсировать угол установки зеркала, точные места сверления можно определить, приложив деталь к зеркалу. Готовую деталь можно сбрызнуть черной краской для эстетичности.

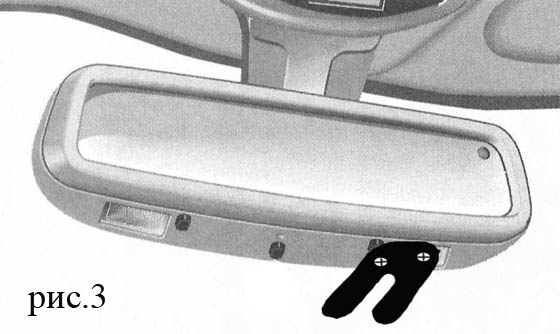

    Следующий шаг, приложив к зеркалу деталь, как показано на (рис.3), аккуратно высверливаем отверстия в зеркале под саморезы и прикручиваем деталь к зеркалу, можно не сверлить, просто вогнать их.

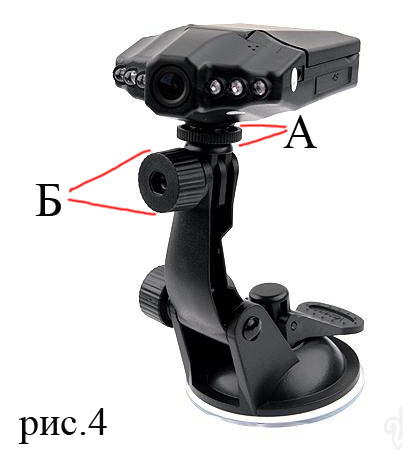

    Теперь берем коробку с регистратором, находим в комплекте крепление, разбираем его, для этого надо полностью открутить винт Б (рис.4), после отделить кольцо А (рис.4) от всей конструкции. Именно этим кольцом и будет крепиться регистратор к изготовленной детали.

    Кольцо имеет винт, который через прорезь в детали (рис.2) будет прикручиваться к корпусу регистратора, как через шайбу. Чтобы снять видеорегистратор достаточно слегка ослабить кольцо и сдвинуть вперед, сняв с пазов нашей детали, поставить соответственно в обратном порядке.....
    Чтобы не висел провод посреди салона и не занимал розетку прикуривателя, питание можно взять от лампы....

    Результат, регистратор довольно гармонично расположен под зеркалом, совершенно ничем не мешая.

    --------------------------------------------------------------------------

    --------------------------------------------------------------------------

    --------------------------------------------------------------------------
    Изображения Изображения
    Последний раз редактировалось Apriori; 05.02.2012 в 17:05.

  2. #2
    Passat Аватар для Sash877
    Регистрация
    29.07.2011
    Адрес
    Ярославль
    Возраст
    31
    Сообщений
    1,477
    Спасибо +
    Получено: 112
    Отправлено: 94

    0 Вы не можете благодарить!

    По умолчанию

    Apriori, Ну во общем молодец, зачет! Тока сфоткал бы еще итоговый результат, что б видеть как оно смотрится у тебя.
    VW Passat 98г. черный седан, 1,9 TDI (AFN), МКПП, климат.
    Саня

  3. #3
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Имхо, не самое удачное решение.
    Любое движение зеркала повлечет за собой настройку регистратора. Да после каждой установки придется проверять, куда направлен обьектив.
    Из-за достаточно большого веса, регистратор будет смещать зеркало, и если крепление уже ослаблено, зеркало будет сбиваться на кочках.

    В зеркало с затемнением вообще опасно не глядя что-то вкручивать.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  4. #4
    Знатный Перец Клуба VW Passat B5! Аватар для Powar
    Регистрация
    12.04.2009
    Адрес
    Москва, Перово
    Возраст
    41
    Сообщений
    6,326
    Спасибо +
    Получено: 620
    Отправлено: 298

    0 Вы не можете благодарить!

    По умолчанию

    Я сделал по другому. Каждый раз отвинчивать-не комильфо. Я соорудил из тонкой пластмассы коробочку-опалубку (примерно 15х20х20 мм) без крышки. В нижней части сделал отверстие, навинтил на резьбу вместо регистратора. Внутрь положил двойной мебельный магнит с пластинами (тот,что держит дверь шкафа). Залил поксиполом. Когда он высох, отвинтил, оторвал пластмасски, подравнял надфилем. Для эстетики можно махнуть черной краской. А к крышке регистратора двумя малусенькими саморезами привентил ответные пластины.
    Теперь просто чпокаю его к магниту и всё. Держится отлично, на кочках не сбивается и не отваливается. Конечно колхоз, зато удобней в тыщу раз.
    Ford Mondeo IV

  5. #5
    Polo
    Регистрация
    26.09.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    35
    Сообщений
    318
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    TheTERMINATOR, на практике совсем не так, как вы себе представляете. Использую свою систему уже месяц, ни на каких кочках ничего не сбивается, регистратор легкий. Правильно установить нет проблем, достаточно поставить объективом по направлению движения авто, тем более есть жк экран, через который все видно, и на пол оборота довернуть кольцо, вся процедура 5сек времени.
    Или вы предлагаете вообще не снимать, тогда списедят его.
    И еще, одно дело ваше имхо, а другое практика. На днях будут фото.
    Powar, крутить ничего не надо, на пол оборота довернуть кольцо.

  6. #6
    Знатный Перец Клуба VW Passat B5! Аватар для Powar
    Регистрация
    12.04.2009
    Адрес
    Москва, Перово
    Возраст
    41
    Сообщений
    6,326
    Спасибо +
    Получено: 620
    Отправлено: 298

    0 Вы не можете благодарить!

    По умолчанию

    Имхо: на магните палюбас удобнее.
    Кстати висит на уровне зеркала. Попозже с компа фотки скину.
    Ford Mondeo IV

  7. #7
    Polo
    Регистрация
    26.09.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    35
    Сообщений
    318
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    добавил фото в первый пост....

    Powar, во-первых на магните менее надежно, отвалится при сильных колебаниях, а во-вторых из твоего поста не ясно куда крепится вся конструкция? на стекло присоской? на улице негодяи, заметив твою липучку на стекле, полезут в машину за навигатором, радаром, регистратором.....

    Powar, и TheTERMINATOR, для вас специальное видео. .....палюбас


  8. #8
    Lupo Аватар для Vjacheslavs
    Регистрация
    08.09.2008
    Адрес
    Латвия
    Возраст
    33
    Сообщений
    173
    Спасибо +
    Получено: 0
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Крепление понравилось, главное что бы он не улетел при столкновении (поэтому магнит мне кажется не прокатит).
    VW Passat B5 1.8T ~200hp, 20V, AEB, 1996 г. (ракета для выходных гонялок)
    VW Sharan 1.9TDI ~150hp, 4motion, AUY, 2004 г. (семейный экономный сарайчик)

  9. #9
    Знатный Перец Клуба VW Passat B5! Аватар для PITMAN
    Регистрация
    09.08.2009
    Адрес
    LA SoCal
    Возраст
    37
    Сообщений
    7,224
    Записей в дневнике
    5
    Спасибо +
    Получено: 142
    Отправлено: 115

    0 Вы не можете благодарить!

    По умолчанию

    Apriori, как вариант оч интересный... Вот тоже думаю куда бы свой регистратор присобачить. Ото каждый раз снимать одевать надоедает
    Passat B5+ AWM 170л.с. АКПП продан --- Passat B6 1.8t Продан!
    Lexus GS-300 2002г. Lowred.

  10. #10
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Apriori Посмотреть сообщение
    одно дело ваше имхо, а другое практика.
    В данном случае, это твое имхо.
    Я бы себе так так не поставил. Неудобно, влияет на зеркало, обьектив слишком низко, сильно закрывает обзор открытый экран.

    Все больше склоняюсь к выносной камере. Жаль, нет под рукой обьекта для экспериментов.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  11. #11
    Polo
    Регистрация
    26.09.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    35
    Сообщений
    318
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR Посмотреть сообщение
    В данном случае, это твое имхо.
    я все проверил на практике своими руками, а ты лишь прочел по диагонали и понаписал ерунды, мол регистратор тяжелый, мол не ясно куда объектив смотрит и т.д., это есть твое скромное мнение. а свое имхо я скажу насчет твоей системы выносной камеры.... раз уж ты лучше знаешь как надо, так поведай нам свою идею, мы посмотрим, оценим......

    Цитата Сообщение от TheTERMINATOR Посмотреть сообщение
    влияет на зеркало, обьектив слишком низко, сильно закрывает обзор открытый экран.
    с реальностью не имеет ничего общего. на моем авто на зеркало никак не влияет, камера снимает ровно, все отлично видно, открытый экран мешает? закрой его...если не смотришь в него, не открывай.... елка на зеркале тебе тоже мешает ездить?))

    TheTERMINATOR, ждем инструкцию по выносной камере....

  12. #12
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Apriori, ты никогда не слышал поговорки - о вкусах не спорят? Именно этим ты сейчас и занимаешься.

    Более двух лет назад я экспериментировал с регистратором и выработал важные лично для меня критерии. О чем и написал выше. И заметь, никому ничего не навязываю.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  13. #13
    Polo
    Регистрация
    26.09.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    35
    Сообщений
    318
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    TheTERMINATOR, я никому ничего не навязываю! Я только лишь рассказал, как это сделано и работает у меня. Ты начал изыскивать все возможные и невозможные минусы, придрался ко всему....все это не имеет ничего общего с действительностью.....я тебе об этом написал, нет, ты продолжаешь необоснованную критику....
    Еще раз напомню......предложи свой правильный вариант, о котором ты упомянул выше, но подробнее умолчал!!!
    Если уклоняешься, значит грош цена твоим словам!!

  14. #14
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Apriori Посмотреть сообщение
    Ты начал изыскивать все возможные и невозможные минусы, придрался ко всему....все это не имеет ничего общего с действительностью.....я тебе об этом написал, нет, ты продолжаешь необоснованную критику....
    Ну ты как маленький обиделся...

    Повторяю, я высказал СВОЕ мнение по вопросу, основанное на МОЕМ опыте. Тебя это чем-то возмутило, но это твои личные проблемы. Спорить и что-либо доказывать кому-либо я не собираюсь.

    Результаты моих экспериментов с регистратором не сохранились, да и не было такой цели. Повторно заниматься нет особого желания и времени.

    Диалог прекращаю.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  15. #15
    Polo
    Регистрация
    26.09.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    35
    Сообщений
    318
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от TheTERMINATOR Посмотреть сообщение
    Результаты моих экспериментов с регистратором не сохранились, да и не было такой цели. Повторно заниматься нет особого желания и времени.
    Диалог прекращаю.
    ну-ну, так я и думал.....пустой звон.
    естественно понятно, повторно ерундой заниматься не охота.....

    p.s. а я думаю, что это ты обиделся на конкурирующую рекламу сервиса и поэтому здесь все это написал.....

  16. #16
    Touareg
    Регистрация
    25.04.2011
    Адрес
    г.Щекино,Тульская обл.
    Возраст
    41
    Сообщений
    2,202
    Спасибо +
    Получено: 106
    Отправлено: 146

    0 Вы не можете благодарить!

    По умолчанию

    Солидарен с терминатором, при каждой установки регика явно сбивается зеркало - а оно это надо . Обзор приличный закрывает. Незнаю удобно ли его вертеть (типа на боковое окно гайцев писать). У меня универсальное крепление, регик легко снять и установить, а также удобно крутить в кронштейне.

    Цитата Сообщение от Apriori Посмотреть сообщение
    Чтобы не висел провод посреди салона и не занимал розетку прикуривателя, питание можно взять от лампы....
    Питание лучше брать с +АСС (75-я клемма), у себя провел по боковой стойке и по потолку

    Название: P1050305.jpg
Просмотров: 175

Размер: 105.4 Кб

    https://passatworld.ru/showthread.ph...=1#post4237199
