    Смех Установка фронтального интеркулера в Passat B5 1.8Т(много фото!!!)

    Итак, решил создать отдельную тему, ибо найти что-то в теме "Интекуллер от Ауди Б8" уже невозможно.

    Я был первый из 8ми, кто ставил и кто сталкивался со всеми трудностями установки, на мне испытывали.


    Долго думал я про Аудёвый кулер от 1.8TFSI, но поплясав с рулеткой у бампера понял, что не войдет он, или войдет, но придется без бемпера ездить

    Выход был найдем, спасибо Ване(Иван-LV), кулер стоимость ~3500р получился с доставкой, покупали тут:http://sportech.lv/?pg=2&id=234 , точно такой же, только вход и выход 63мм.

    Размер кулера(ядро) 55х14х6,5см, общая длина кулера(с ушами, без выходов) 70см.


    Примеряя кулер было ясно, что встанет четко в центарльную решетку.

    Дальше был выбор шлангов...
    Выход и вход у него 63мм. На ДЗ диаметр 66мм, почти близко. Чем меньше переходов в диаметре- тем лучше, желательно сделать без резких перегибов и разворотов.
    Выбор пал на шланги от Камаз-а, МАЗа и прочей нашей техники.
    Почему именно на них?
    Да потому что:

    - диаметр 60мм(вход/выход 63мм)
    - их можно купить в любой точке РФ, Украины, РБ и т.д. Т.е они распространены
    - цена

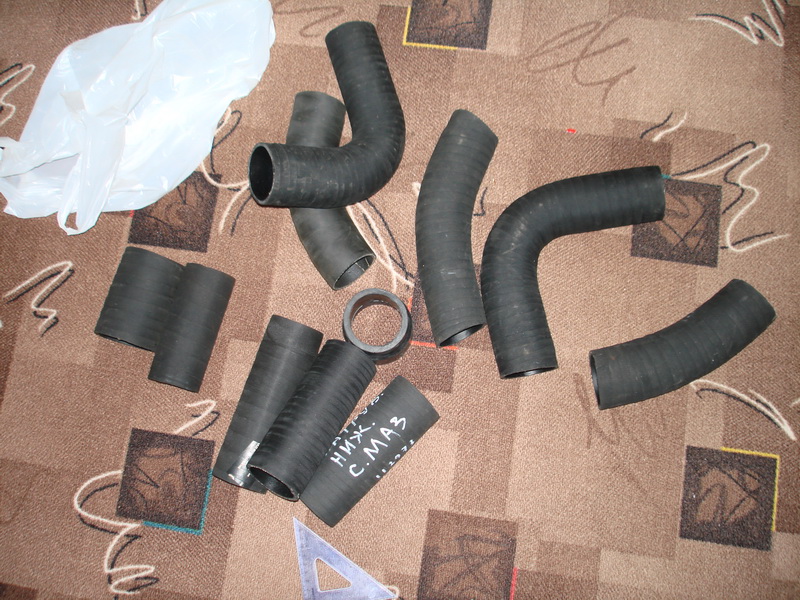

    Шланги, пример:

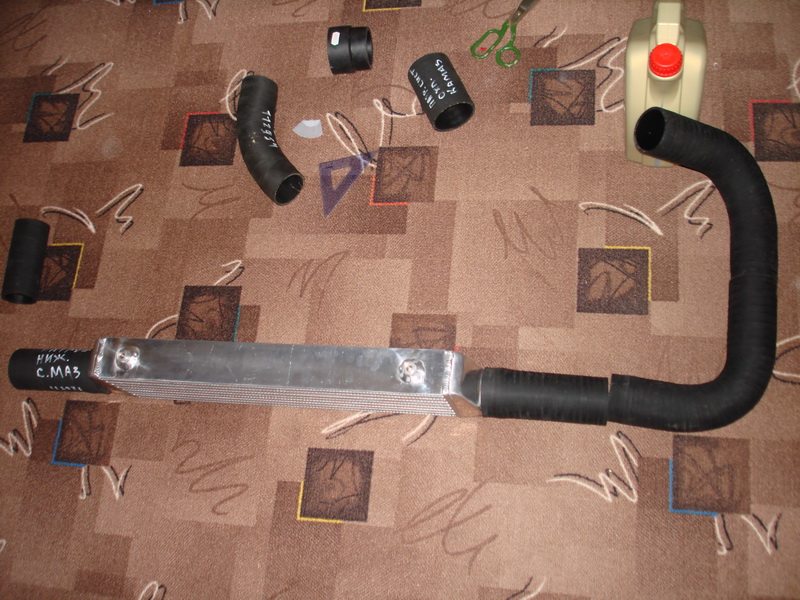

    В паре с кулером, просто прикидка, на практике все совсем по-другому оказалось




    Но в процессе установки и обкатки оказалось - толщина стенки шланга в 5мм(!!) маловата, шланг немного раздувает и он сжимается при резком нажатии на педаль газа.
    Выход был найден быстро : обмотать шланги тряпочной изолентой. Именно тряпочкой.
    Это защитит шланг от внешнего воздействия, это лучше позволит изолировать шланг от внешней температуры, по теории теплообменных аппаратов , а именно, когда в жару в пробке около моторного отсека и в нем значительно выше, чем температура воздуха в шланге, нам нужна именно теплоизоляция от внешней температуры, металическая труба этого дать не может в принципе, поэтому предпочтительнее с точки зрении теории теплообмена приминительно в Пассате сделать из резины трубопровод.

    После того, как шланги были обмотаны они стали будто с кордом внутри, они не раздуваются и не сжимаются.

    Процесс установки самого кулера.

    Скажу сразу, что пришлось убрать насос СВВ. С ним шланги не проходят никак

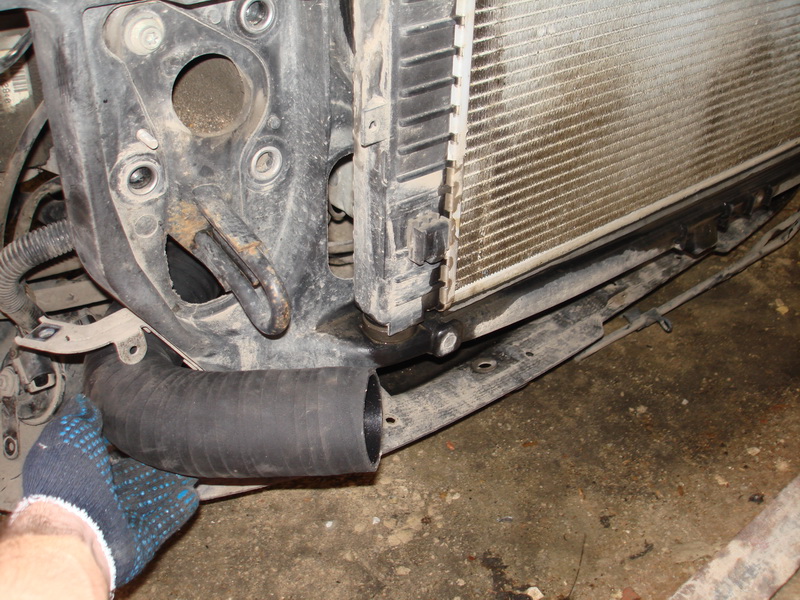

    Сторона турбины. Тут делаем просто. Штатный шланг 52мм(внутренний), вшений около 60мм. Внутрь вставляем кусок трубы на 52мм, сверху шланг от Камаза и зажимаем хомутами.







    СВВ...убранная, синий это затычки, держат как надо Должно же быть что-то синего цвета в машине, а-ля стрин рейсинг и Спарко

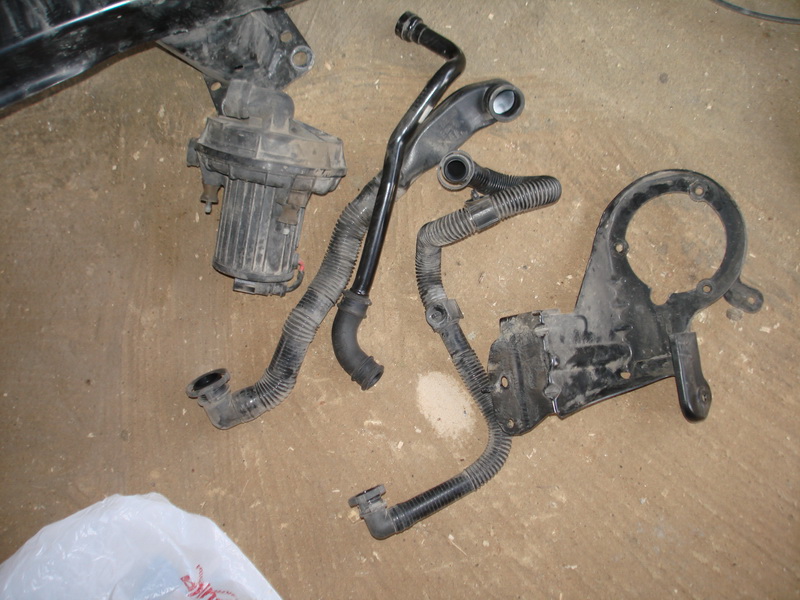

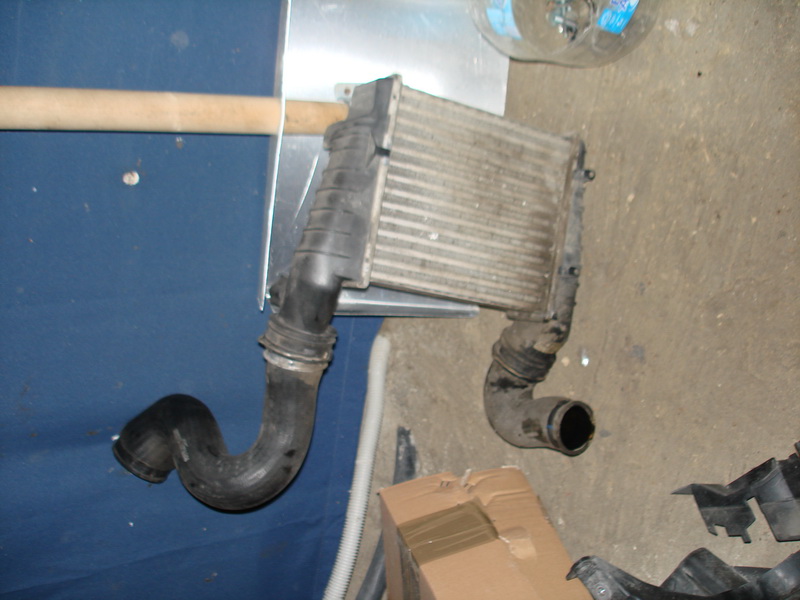

    ХЛАМ...лишние детали по-другому, еще есть лишние, фото будут позже...с вожд стороны




    Снимаем усилок бампера...было откровение, что на американцах усилок другой ваще Там он разборный, усилок странный...там губы у него сверху и снизу...снизу я спилил НАХ его Тоже лишний метал

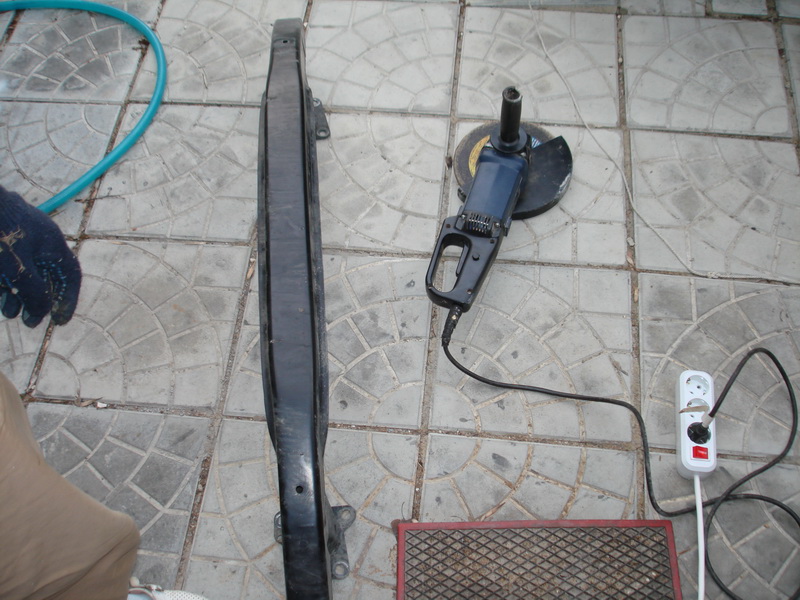

    Это я за с болгаркой



    Итого...



    Хлам с вод стороны

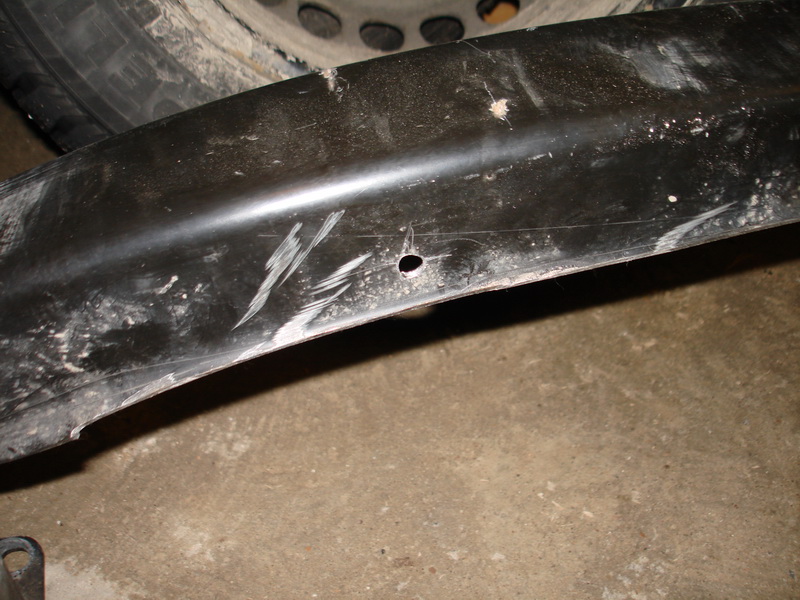

    Делаем 2 дырки с улилке, я брал сверло на 8 и болты на 8.

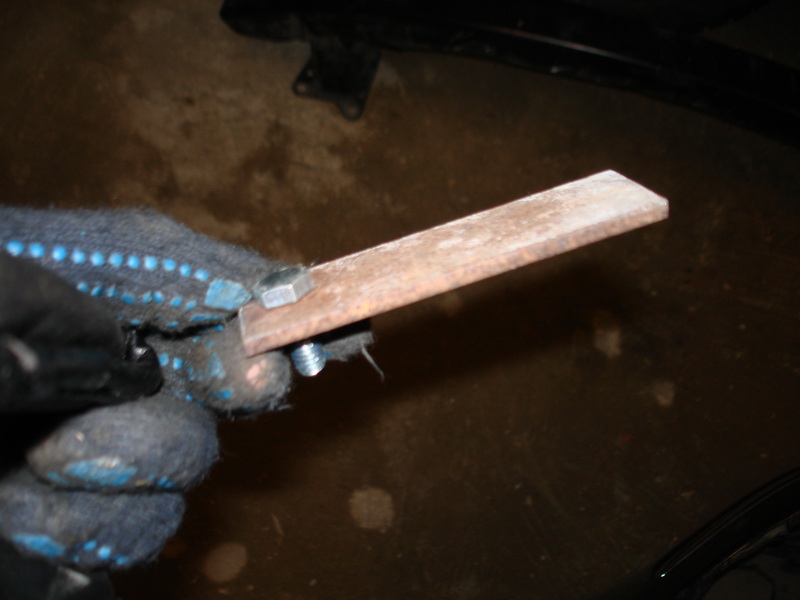

    Крепим кулер через куски шинки, я нашел у себя на дачем 3-х миллиметровую сталь

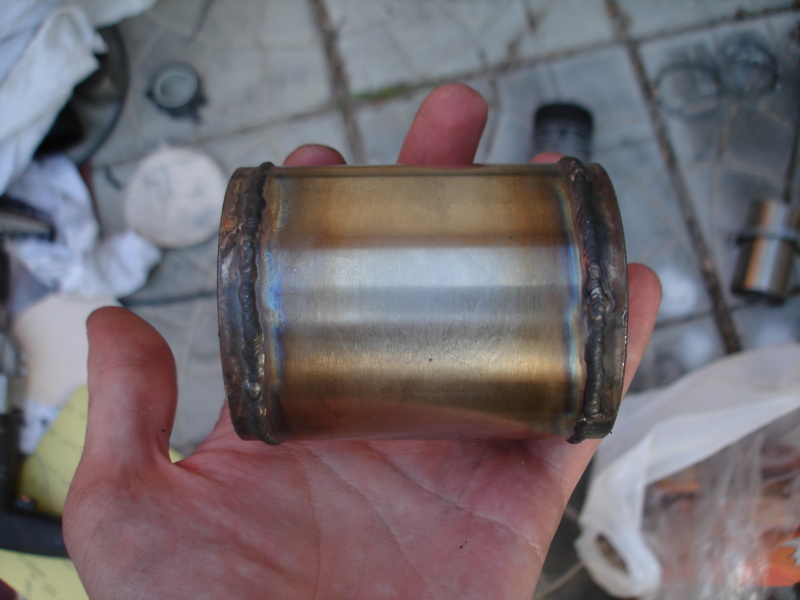

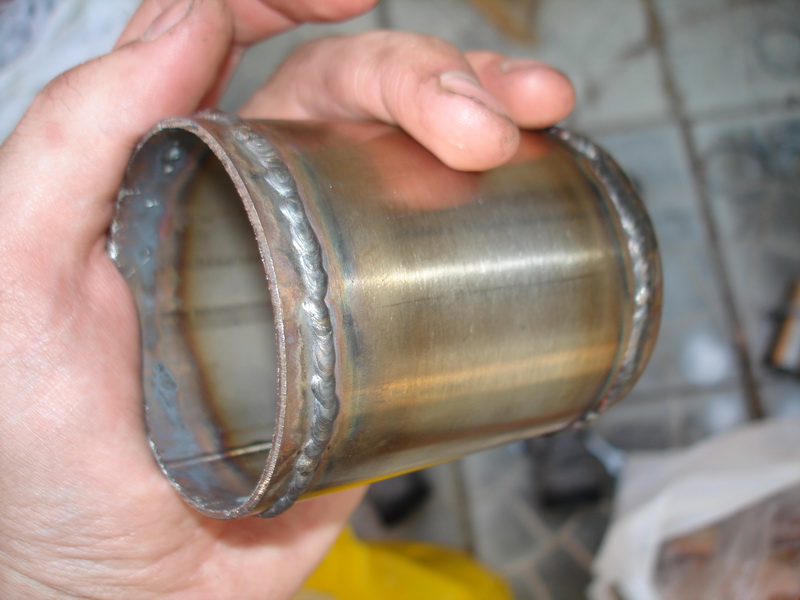

    Для соединения шлангов от Камазыча я сначала взл гладкие куски неражвейки, но как показала практика, наддув 0.4-0.5 они держат, а вот когда стал наддув 1атм они резко перестали держать и вылетело все. Вышли таким способом . Просто наварили шовчик на кусочек трубы. Длинна соединительной трубы 8см.

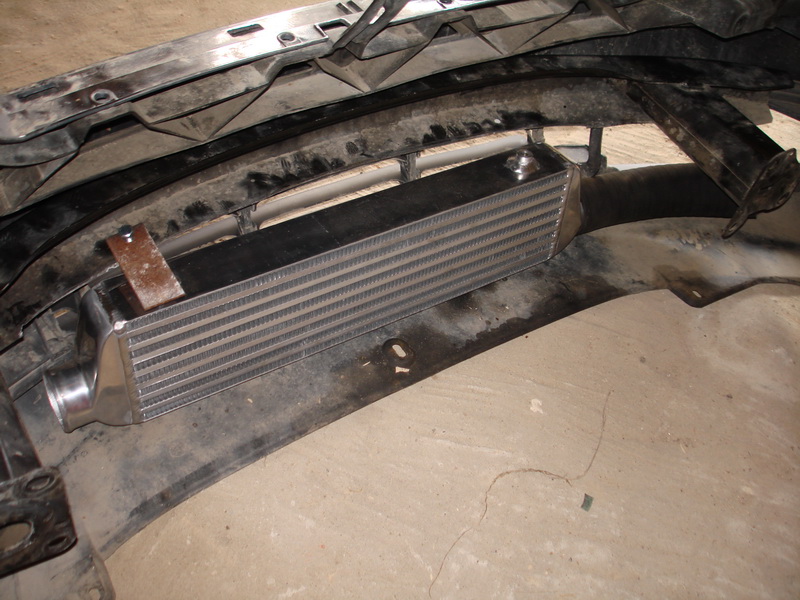

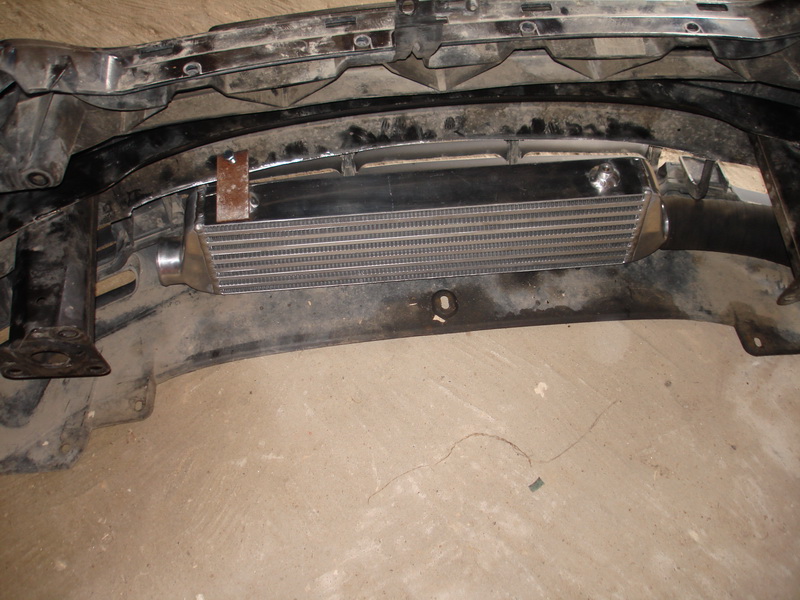

    Просто примерка в снятый бампер усилков и кулера...нашел что нужно отрезать...на фото чуть ниже




    Мешает...придеться резать, Алончику привет

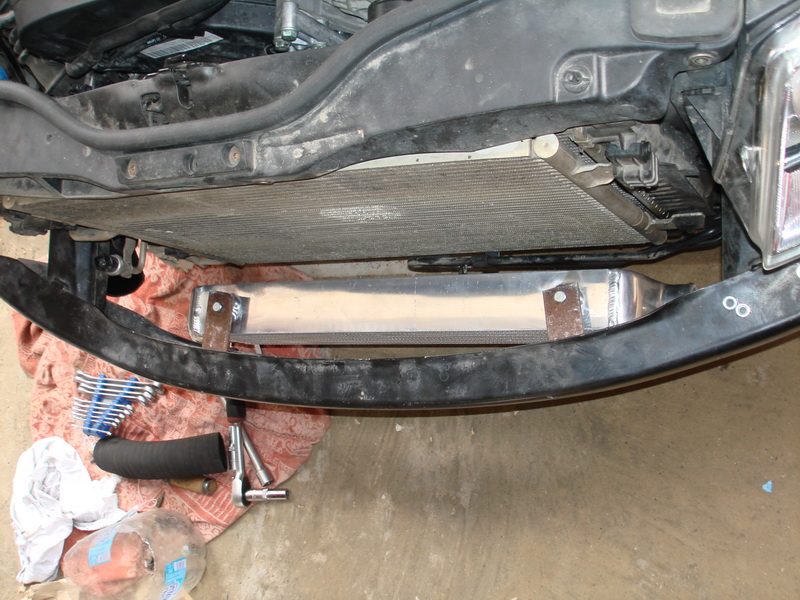

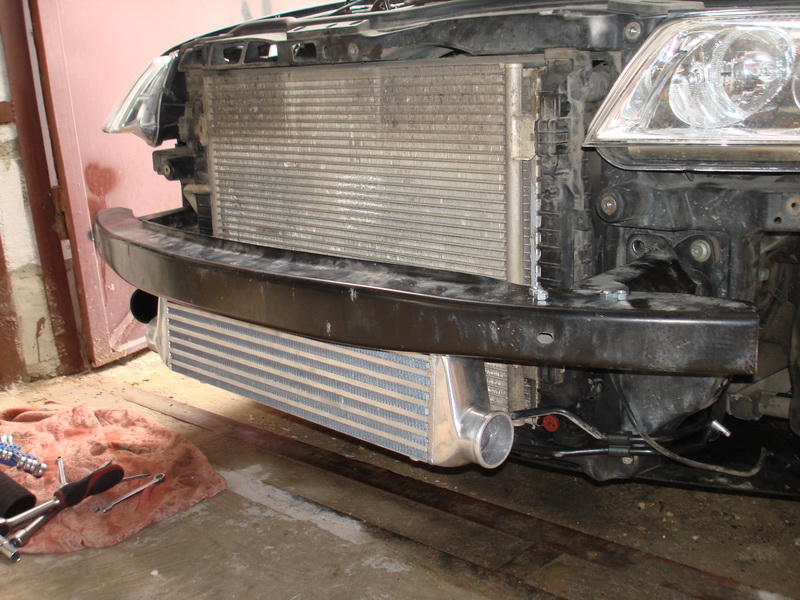

    Впер фронтальник уже

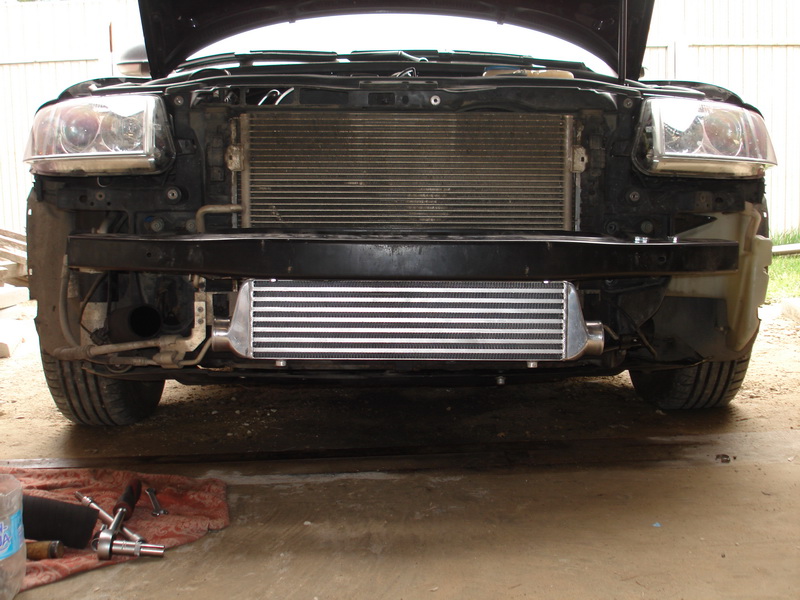

    Еще фоточки с установленным

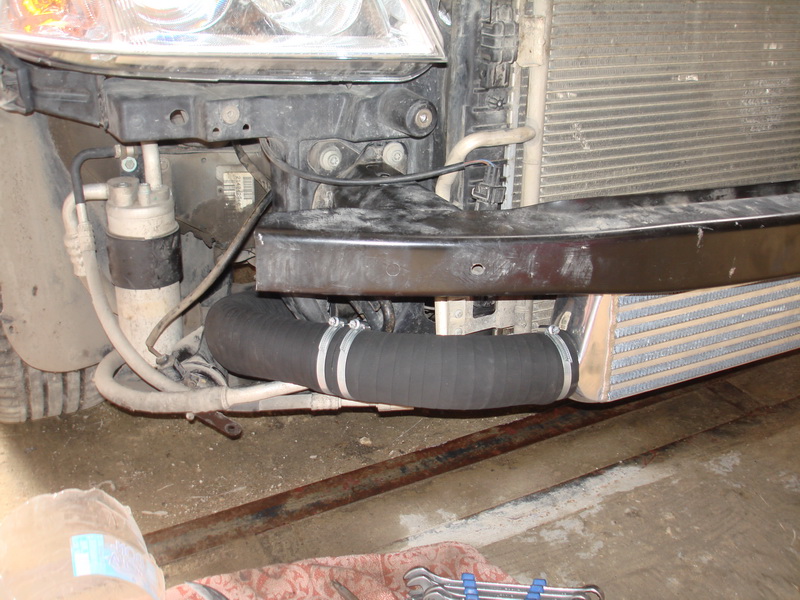

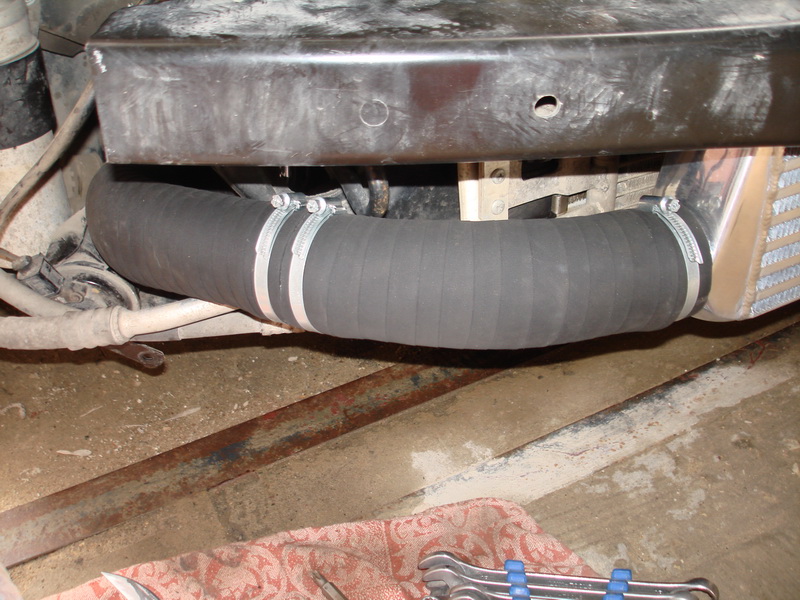

    Патрубки с пассажирской стороны. Сначала идет патрубок под 90 градусов, он же бутерброд выполняет с турбинным шлангом и до кулера идет 45 градусный шланг, как мы его назвали.
    При этом штатный шланг от турбины был повернут примерно на 45 градусов, чтобы было проще соеденить его с Камазовским 90 градусным.











    Остается перенести сигнал с правой стороны, т.к патрубки мешают



    Патрубки я немного подвязал, т.к они лежали на шлангах кондера. Подвязал на несколько стяжек, сделал равномерную загрузку по 1/2.

    Переходим на вод. сторону.

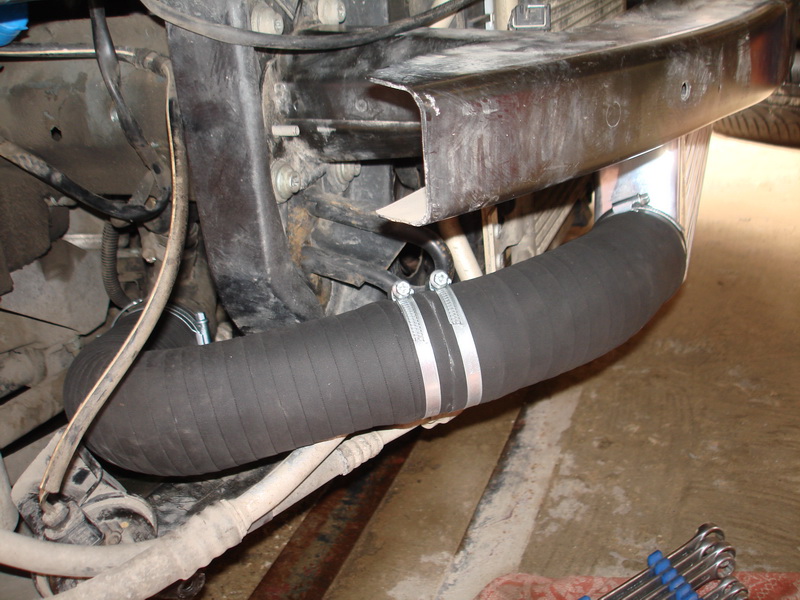

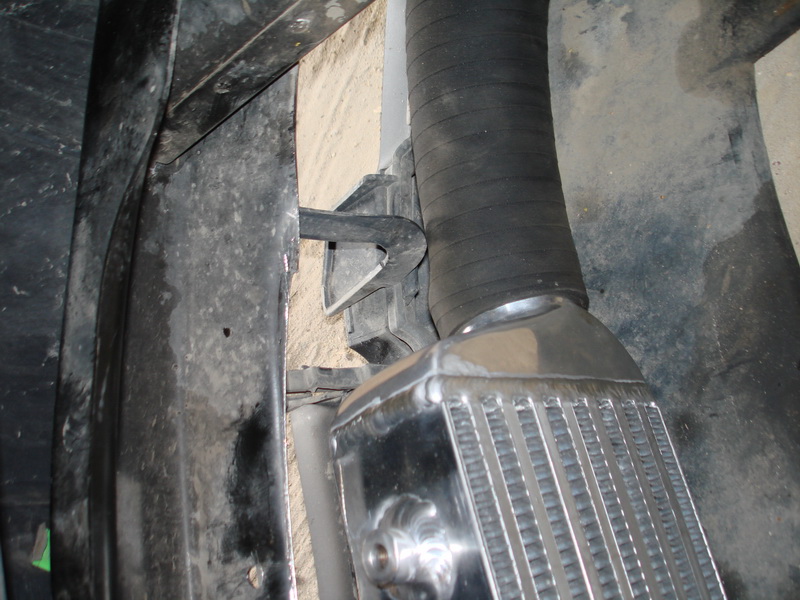

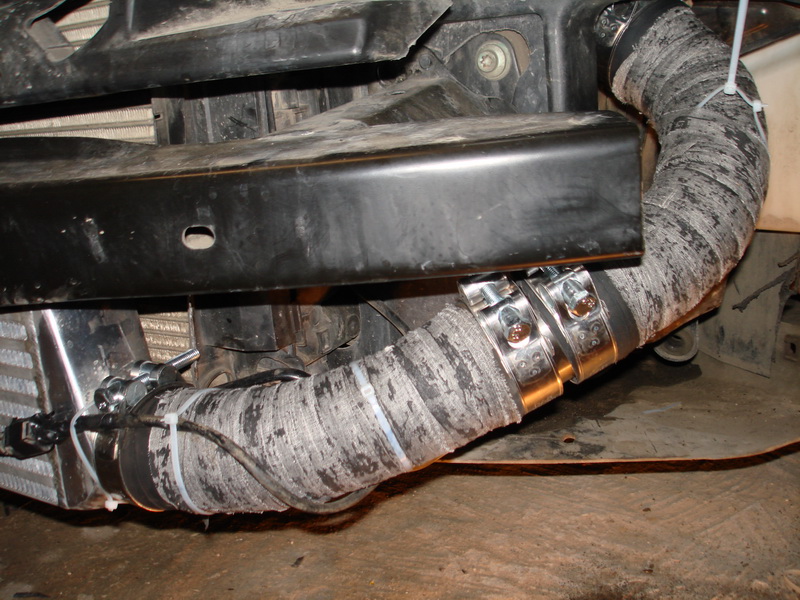

    Как я уже говорил, что шланги я обматывал изолентой, вот так вышло



    С вод.стороной сложнее.

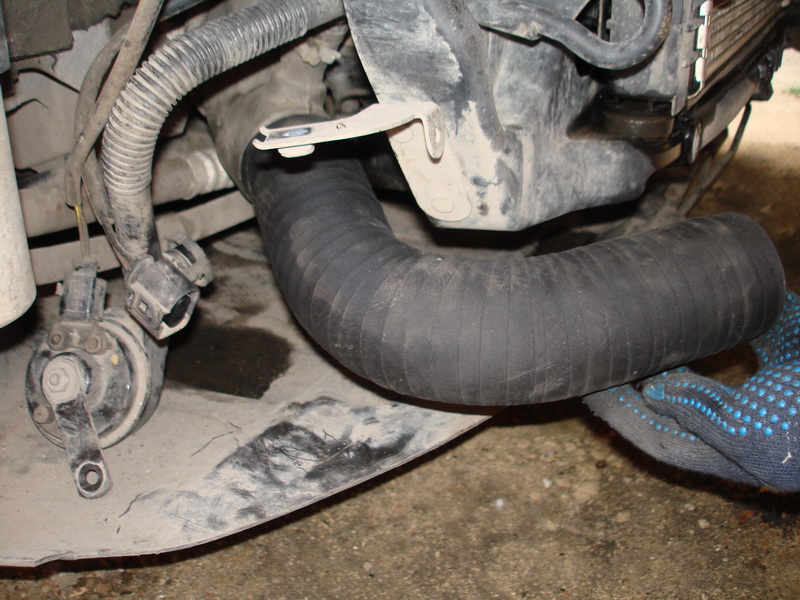

    От кулера идет сразу же 45 градусный шланг, потом 90 градусов, а потом снова 45 и мы выходим у фары и бачка ГУР. Далее ставиться подиум для датчика давления наддува, а дальше меня посетила мысль...



    Надо сделать выход на ДЗ...как? Я взял шланг 90 градусный от Камаза и вырезал оттуда сегмент прямо в месте поворота шланга на 90 градусов, вырезал примерно по углу, как нужно от ДЗ до датчика.




    Шланги я сначала, как видите по фото, стягивал обычными хомутами Норма, потом было принято решение стянуть силовыми Хомутами Робуст. Покупались хомуты 68-73мм, вот такие
    http://homut.su/katalog/rossnab/homut-silovoj-w2
    По 65р всего. Нужно 11 хомутов.

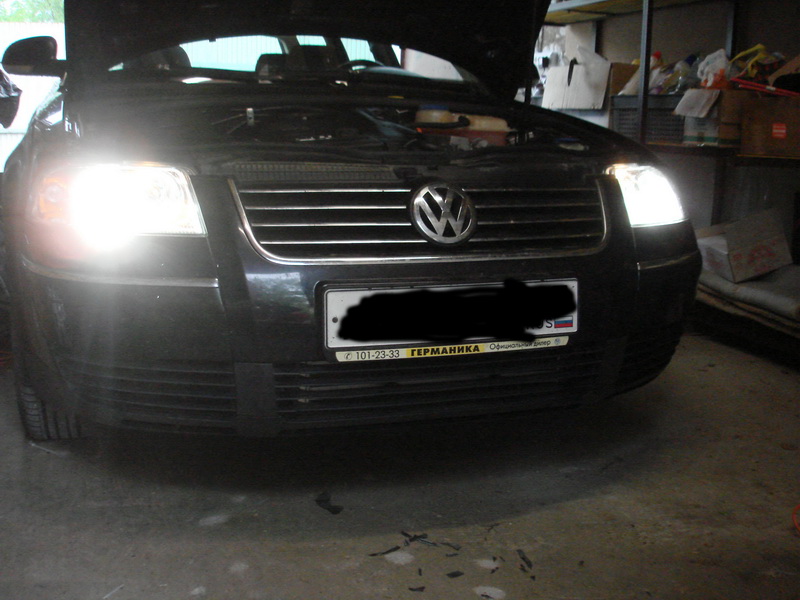

    Установка бампера. Пришлось подрезать в одном месте, совсем чуточку. Бампер одевается, но, чтобы выравнять зазоры нужен второй человек, который немного подопрет бампер, в общем с установой бампера нет проблем
    Решетки сразу не оделись Пилите, Шура, пилите , пришлось резать и кромсать. Встали, но все равно коряво. Надо еще будет подрезать.




    По расположению кулера. Петля ГУР осталась на прежнем месте, за кулером. Почему? Проездив месяц я скажу, что сделал верно. Кулер греется не сильно. В случае пробки рулем крутить некуда, наддува нет. Как только поехали, все обдувается сразу же.
    Между радиатором кондера и кулером 2 пачки сигарет Мальборо(я не курю ) в ширину. Датчик температуры я прикрутил прямо на кулер, смотри в центральной решетке.


    Что получаем в итоге?

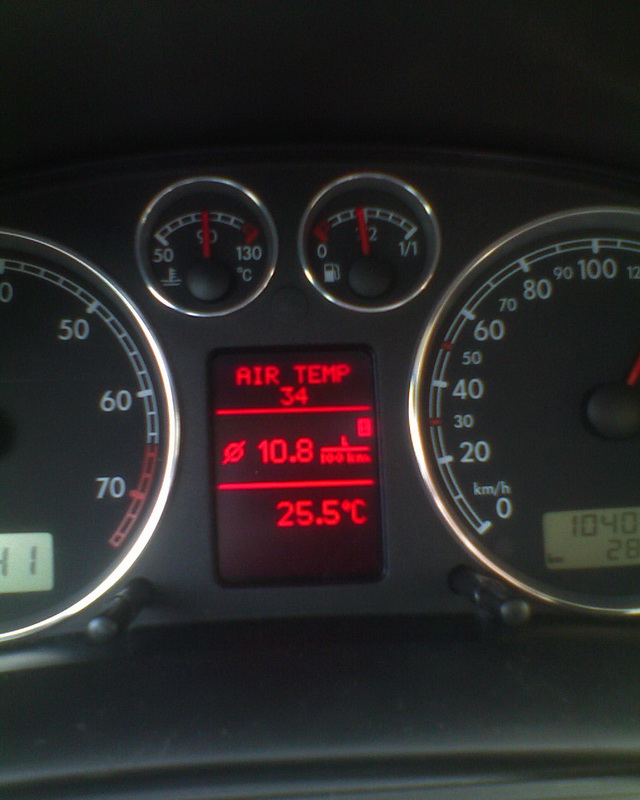

    На улице +28С, включен климат, дорог со средними пробками. На впуске +40-45С, без особых топтаний педалей, обычная стандартная езда. При педали в пол особо не катался, но лог снимали, при уличной +17С, температура стоит +40..+42С.

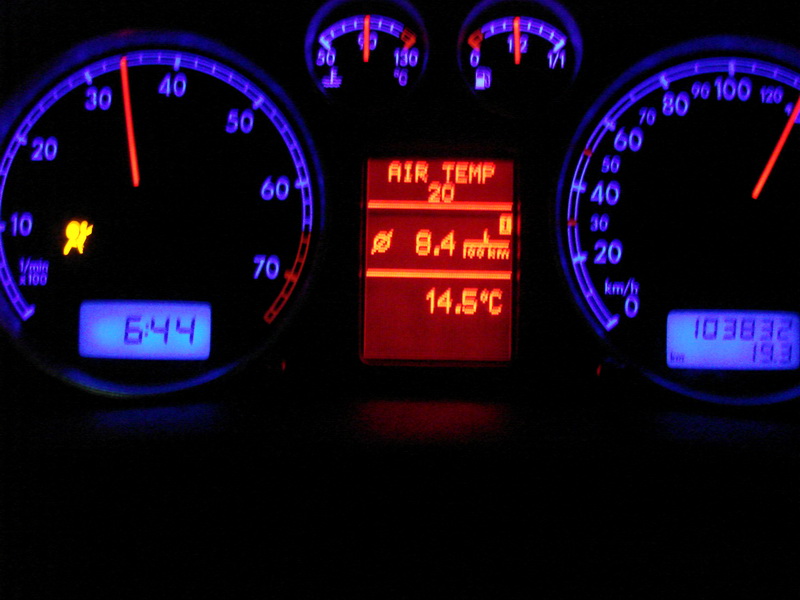

    На ходу на трассе вообще вот такие показания температуры



    Или в теплую погоду



    Что выходит по ценам.

    Кулер 3400р
    Переходник под датчик давления 600р
    Труба 500р
    Шланги 300р
    Хомуты 700р
    Итого: 5500р
    Вышло дороже, чем рассчитывал, я хотел в 4500р уложиться
    Последний раз редактировалось COOLLER; 09.06.2011 в 22:47.
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  2. #2
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    11.07.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    49
    Сообщений
    6,227
    Записей в дневнике
    3
    Спасибо +
    Получено: 278
    Отправлено: 306

    0 Вы не можете благодарить!

    По умолчанию

    сколько зазор оставил между фронтальником и радиатором кондея?
    У меня усилитель бампера такой же по форме!
    VW Passat 3BG 2002, 1.8T AWT+ чип, CLIMA. ручка.

  3. #3
    Lupo Аватар для СинийПас
    Регистрация
    26.08.2010
    Адрес
    Тула
    Возраст
    31
    Сообщений
    241
    Спасибо +
    Получено: 4
    Отправлено: 2

    0 Вы не можете благодарить!

    По умолчанию

    шыыыыыкарно! хороший отчет. я так понимаю туманки туда уже никак не влезут?
    PassaT, 1.8T,АWT, MT, ВарианТ...... 02г Б5+ допиливаем потихоньку

  4. #4
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    11.07.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    49
    Сообщений
    6,227
    Записей в дневнике
    3
    Спасибо +
    Получено: 278
    Отправлено: 306

    0 Вы не можете благодарить!

    По умолчанию

    СинийПас,
    судя по другой его теме - он уже их туда пытается поставить!
    VW Passat 3BG 2002, 1.8T AWT+ чип, CLIMA. ручка.

  5. #5
    Pointer Аватар для FuLGoR
    Регистрация
    18.02.2011
    Сообщений
    15
    Спасибо +
    Получено: 0
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    А распилив усилитель,датчики на подушки тоже снёс?

  6. #6
    Всем Перцам - Перец Клуба! Аватар для AндрюXA
    Регистрация
    10.10.2010
    Адрес
    Москва ВАО
    Возраст
    31
    Сообщений
    8,697
    Спасибо +
    Получено: 1,525
    Отправлено: 483

    0 Вы не можете благодарить!

    По умолчанию

    Интересно. Только ошибок (пропущенных букв) много, наверно спешил написать
    Passat B5+, 2002, 1.8T, AWM, АКПП, американский сарай продан
    Passat Alltrack, 2013, 2.0 TSI, CCZB, 4Motion, 6DSG

  7. #7
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    47,914
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,298
    Отправлено: 859

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от FuLGoR Посмотреть сообщение
    А распилив усилитель,датчики на подушки тоже снёс?

    Ты думаешь датчик удара стоит в усилителе бампера? Наивно

    Цитата Сообщение от AндрюXA Посмотреть сообщение
    Только ошибок (пропущенных букв) много, наверно спешил написать
    Не...я так всегда пишу, просто клава а-ля ноутбучная с низкими кнопками, и часто назжимаю 2 клавиши сразу


    Цитата Сообщение от СинийПас Посмотреть сообщение
    шыыыыыкарно! хороший отчет. я так понимаю туманки туда уже никак не влезут?
    Влезут...только у пассажирской придется крышку повернуть на 90 градусов, но все уже обдумано


    Цитата Сообщение от SERegaSV Посмотреть сообщение
    сколько зазор оставил между фронтальником и радиатором кондея?
    Цитата Сообщение от COOLLER Посмотреть сообщение
    По расположению кулера. Петля ГУР осталась на прежнем месте, за кулером. Почему? Проездив месяц я скажу, что сделал верно. Кулер греется не сильно. В случае пробки рулем крутить некуда, наддува нет. Как только поехали, все обдувается сразу же.
    Между радиатором кондера и кулером 2 пачки сигарет Мальборо(я не курю ) в ширину. Датчик температуры я прикрутил прямо на кулер, смотри в центральной решетке.
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  8. #8
    Phaeton Аватар для Genrix
    Регистрация
    25.07.2005
    Адрес
    Ростов-на-Дону
    Возраст
    33
    Сообщений
    3,533
    Записей в дневнике
    4
    Спасибо +
    Получено: 599
    Отправлено: 392

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, а где эмоции и впечатления от результата? Типа: "Нажал тапку и оказался в багажнике! ВСЕМ ставить однозначна!!"
    Passat B5, 1.8T, 98г., AEB, AКПП5-ТТ; Winde.ru (Upsolute) Race Chip; плазменные лампы D2S от СанСаныча; +Crunch 2140s;
    http://passat-rostov.ru

  9. #9
    Phaeton Аватар для Romanches
    Регистрация
    16.05.2008
    Адрес
    100лица! ЮАО
    Возраст
    33
    Сообщений
    3,220
    Спасибо +
    Получено: 30
    Отправлено: 22

    0 Вы не можете благодарить!

    По умолчанию

    COOLLER, Молодца отчётик супер
    AMX 4motion МКПП -жиробас

    AWM, 03г,МТ ,1BE, bi-xenon,R16,чип от Kalexa,фронтальник(продан)

  10. #10
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    47,914
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,298
    Отправлено: 859

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Genrix Посмотреть сообщение
    а где эмоции и впечатления от результата? Типа: "Нажал тапку и оказался в багажнике! ВСЕМ ставить однозначна!!"
    Я датчик поставил недавно, и бенз 92 щас залит, пока сложно сказать
    Но едет даже в такой комбинации(на 92) хорошо
    нас без сомнения ждут приключения, мы ведь не любим скучать..

  11. #11
    Всем Перцам - Перец Клуба! Аватар для AндрюXA
    Регистрация
    10.10.2010
    Адрес
    Москва ВАО
    Возраст
    31
    Сообщений
    8,697
    Спасибо +
    Получено: 1,525
    Отправлено: 483

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Genrix Посмотреть сообщение
    а где эмоции и впечатления от результата?
    Цитата Сообщение от COOLLER Посмотреть сообщение
    и бенз 92 щас залит
    ты вроде машину любишь, возишься и времени походу проводишь с ней как с девушкой любимой, апгрейдиш вон как... а поишь ее 92м??
    Тут некоторые на 98ом ездят...
    Passat B5+, 2002, 1.8T, AWM, АКПП, американский сарай продан
    Passat Alltrack, 2013, 2.0 TSI, CCZB, 4Motion, 6DSG

  12. #12
    Всем Перцам - Перец Клуба! Аватар для COOLLER
    Регистрация
    01.09.2006
    Сообщений
    47,914
    Записей в дневнике
    10
    Спасибо +
    Получено: 1,298
    Отправлено: 859

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от AндрюXA Посмотреть сообщение
    а поишь ее 92м??
    Я че виноват, что около дачи кроме 92 нет ничего?
    А ехать надо в МСК


    Цитата Сообщение от AндрюXA Посмотреть сообщение
    Тут некоторые на 98ом ездят...
    На 98 денег нет, 95 максимум

    --- Добавлено чуть позже ---

    Цитата Сообщение от AндрюXA Посмотреть сообщение
    времени походу проводишь с ней как с девушкой любимой
    Да мне тут уже бочку катят
    Жить страшно
    нас без сомнения ждут приключения, мы ведь не любим скучать..
