    По умолчанию Установка дополнительных приборов (фото отчет)

    Решил установить дополнительные приборы давления турбы и давления масла. Портить дизайн пассата не хочется, поэтому решил установить приборы в дверь. Решение может быть не очень удачное, но меня полностью устраивает, так как эти приборы не так важны как температура двигателя и уровень топлива, то на них можно смотреть лишь из редко для собственного спокойствия.

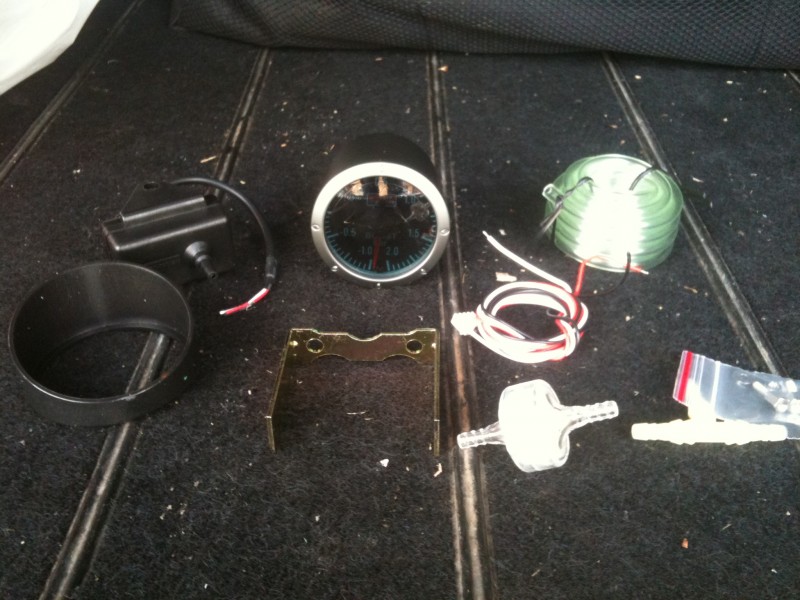

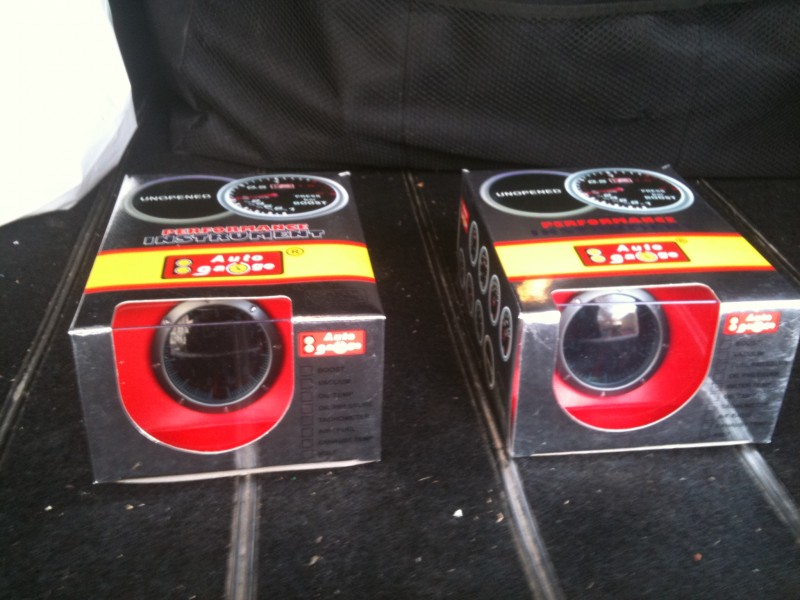

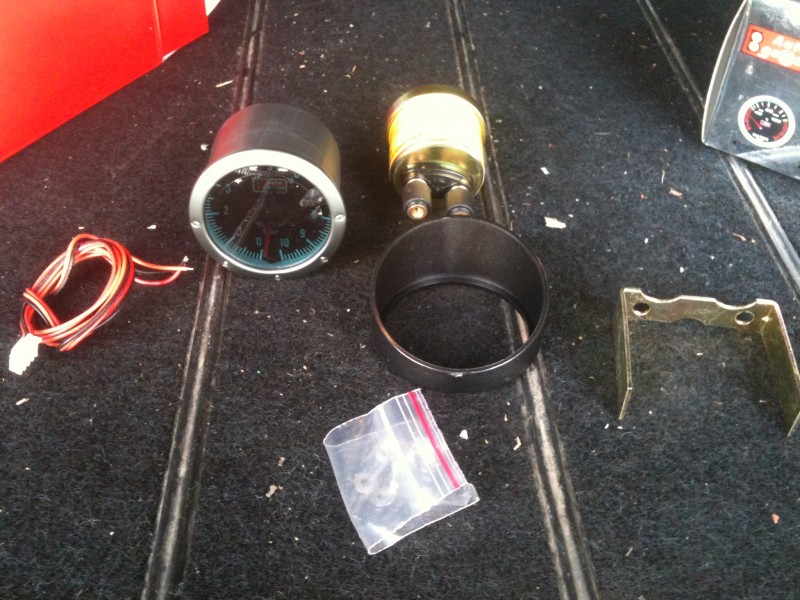

    И так было решено купить приборы фирмы AUTOGAUGE



    36027 SWL-BAR

    и 36001 SWL-BAR

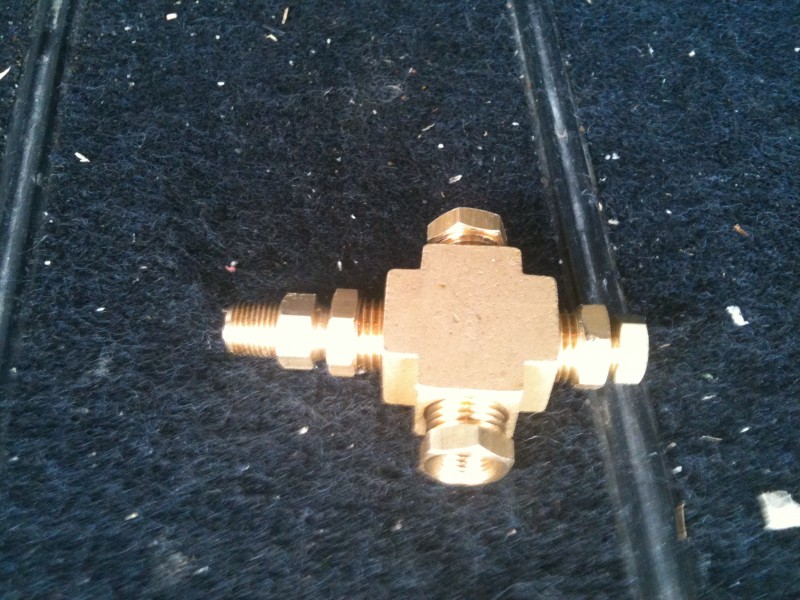

    Так же был куплен переходник
    но как потом выяснилось, что зря. С этим переходником конструкция получалась очень тяжелая и ненадежная, так что решил воспользоваться решением AUDI.

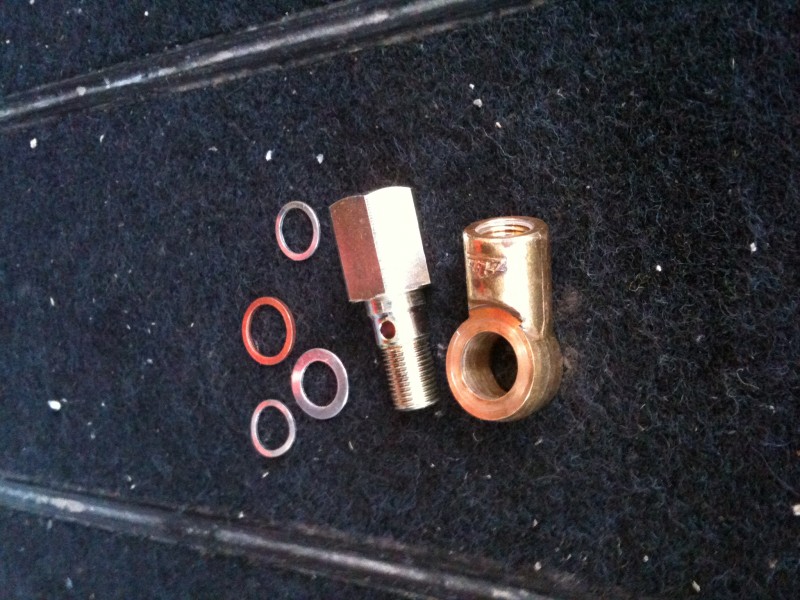

    В моторе audi 200 1987 года использовался более надежный переходник:

    их номера:
    035 103 715 Болт
    035 103 717 Кольцо
    N 013 80 85 Кольцо уплотнительное
    N 013 81 15 Кольцо уплотнительное датчика давления масла
    N 013 81 82 Шайба


    Еще обязательно понадобиться предохранитель на проводе, разноцветные провода примерно по 3 метра каждого и разъем на 4 провода. Ну и что бы было все красиво пластиковые гофры 10 мм для прокладки проводов.

    И еще одна деталь, это панель для крепления приборов, пойдет любая пластмаска подходящая по цвету, советую сходить на разборки, там этих вещей за копейки навалом. Я приобрел крышку отсека с предохранителями от какого то volkswagen:




    И так начнем:

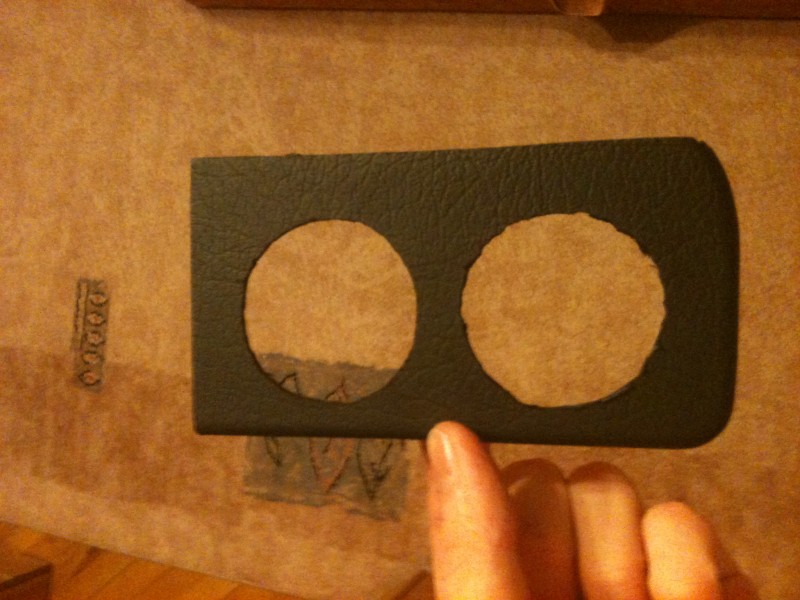

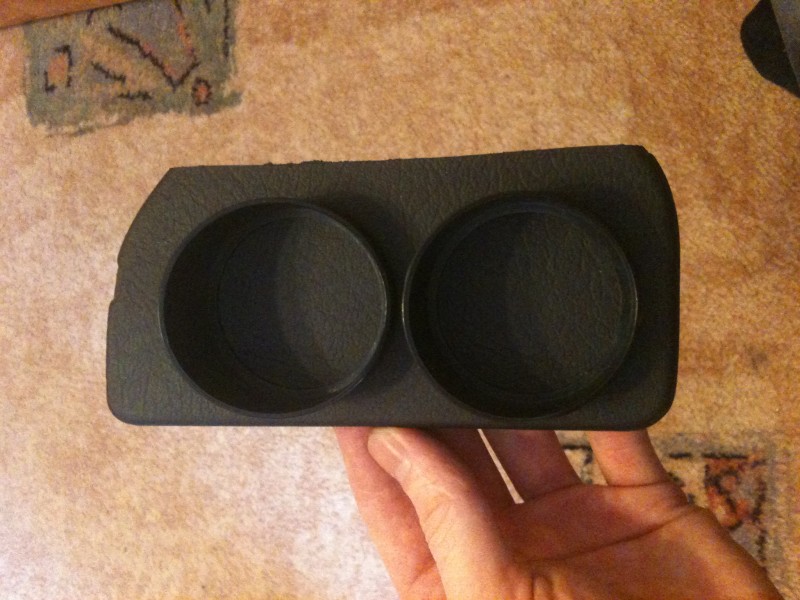

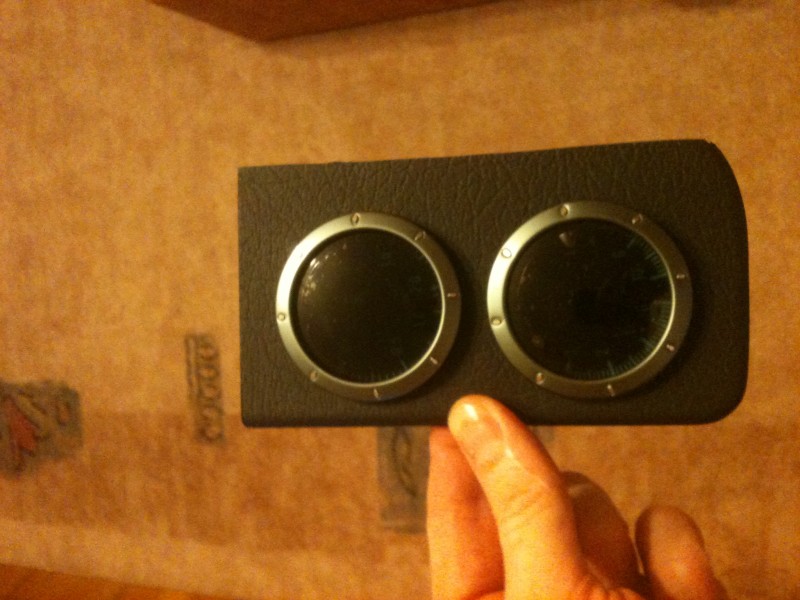

    Берем пластмаску и обрезаем ее под форму кармана двери, можно предварительно сделать шаблон из картона. Пластмасска должна вставать в карман немного в натяг.

    Козырьки от приборов используем для разметки дырок.

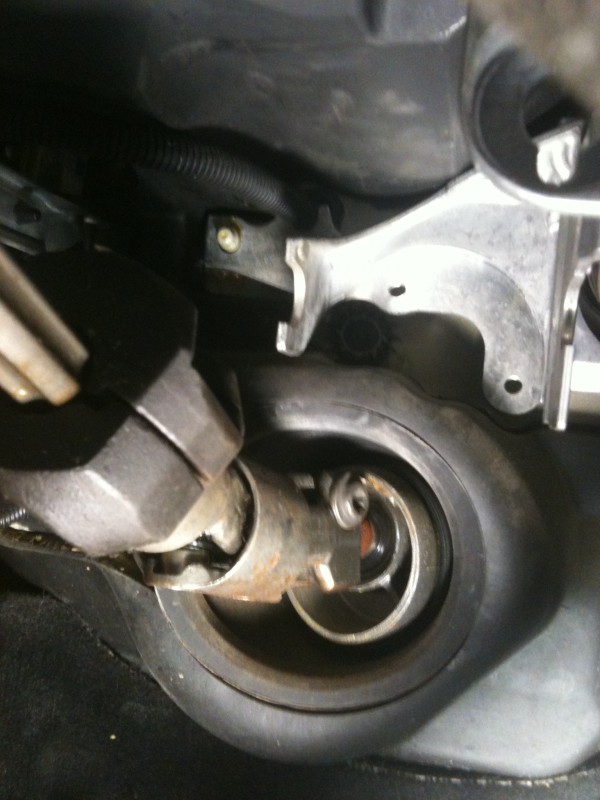

    С этим пока все, приступаем к прокладке и установке, но вот незадача на датчике резьба G 1/8", а нам нужно M10x1... берем волшебную палочку и .....

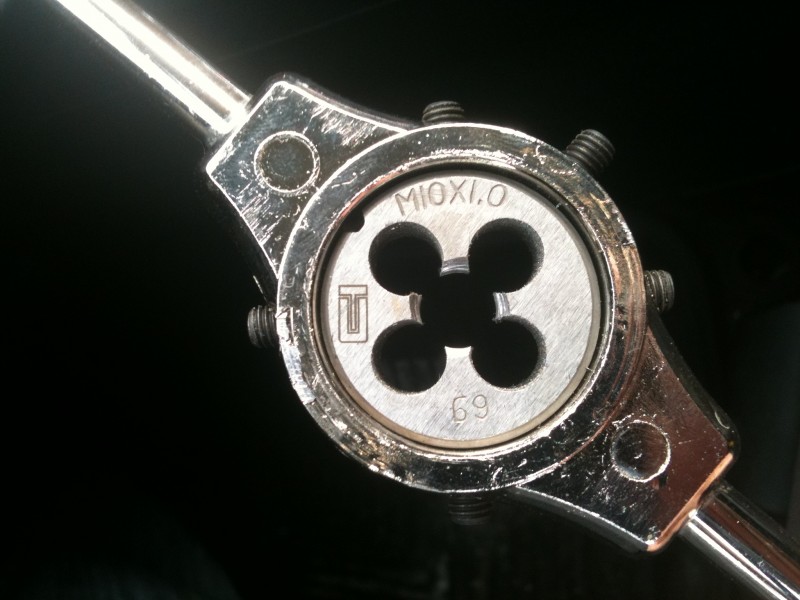

    вуаля, у нас резьба M10x1

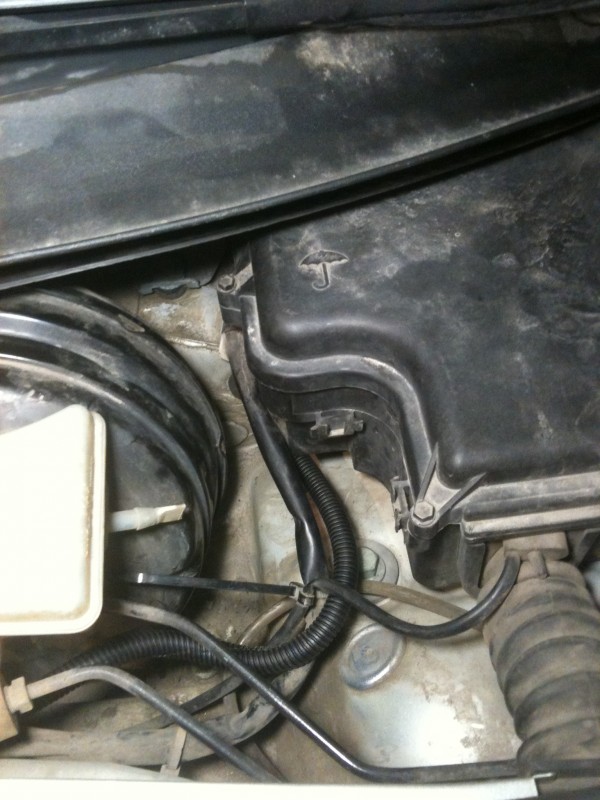

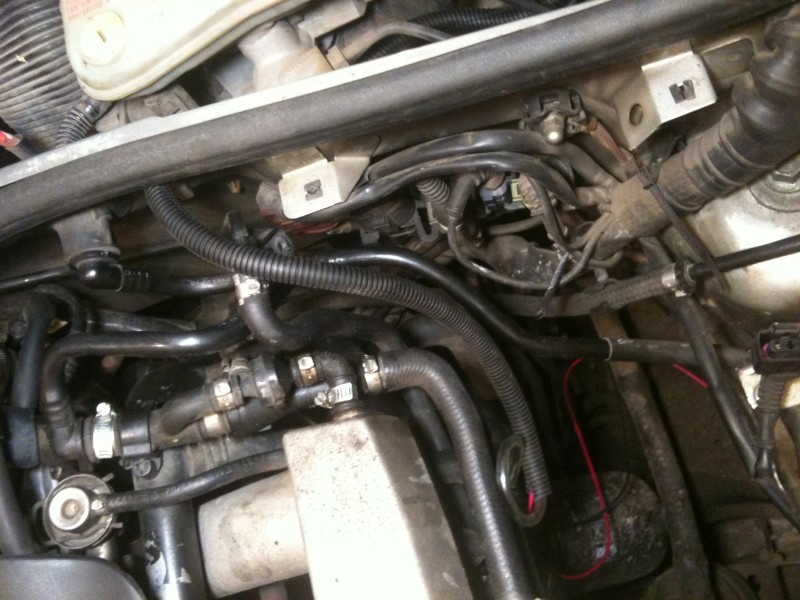

    Далее прокладываем вакуумную трубку и провода ля датчика под капот, в перегородке достаточно много заглушек, так что все достаточно просто, главное делать все аккуратно.

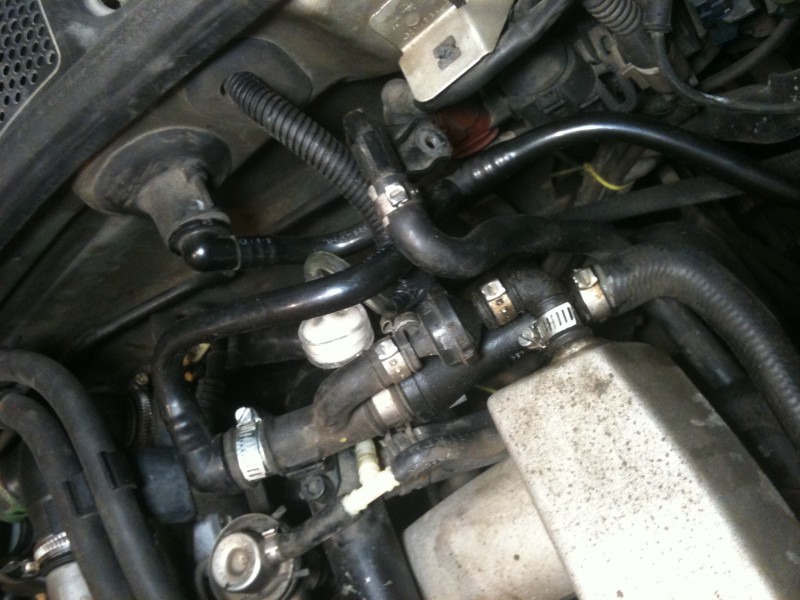

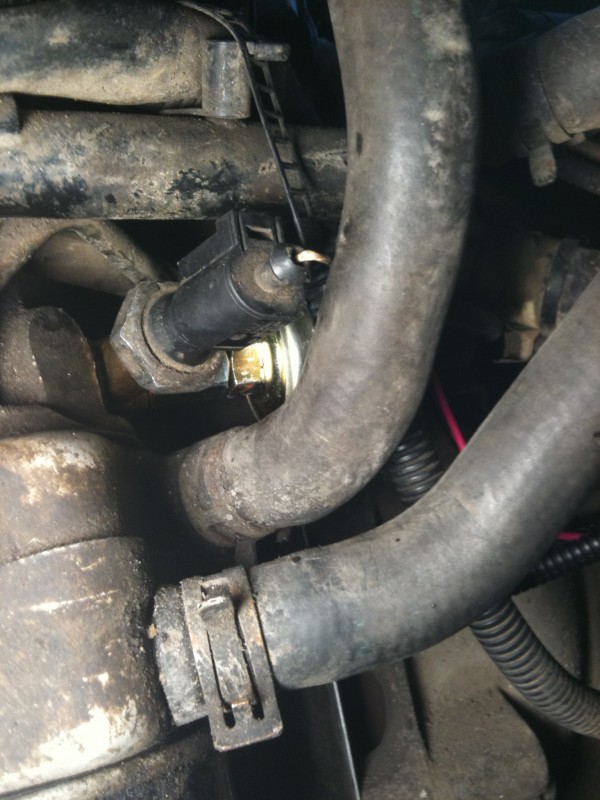

    Устанавливаем переходник с двумя датчиками штатным и на стрелку

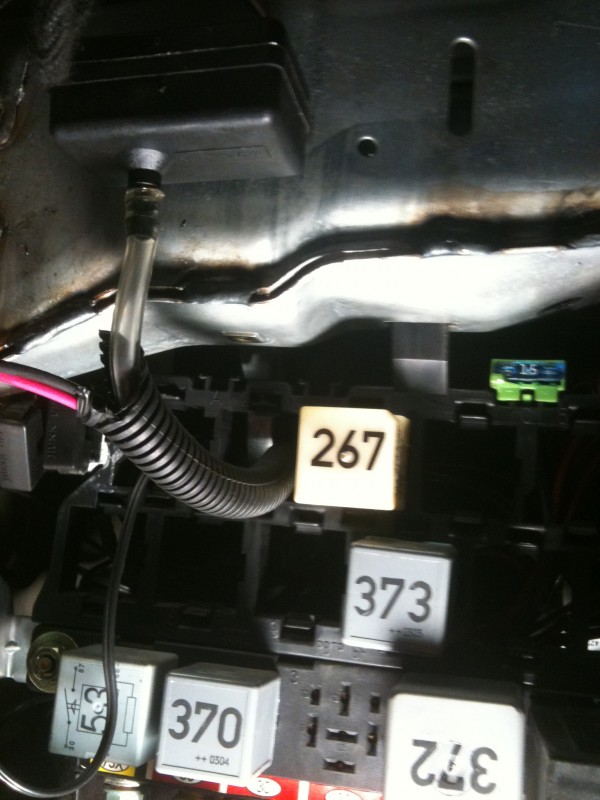

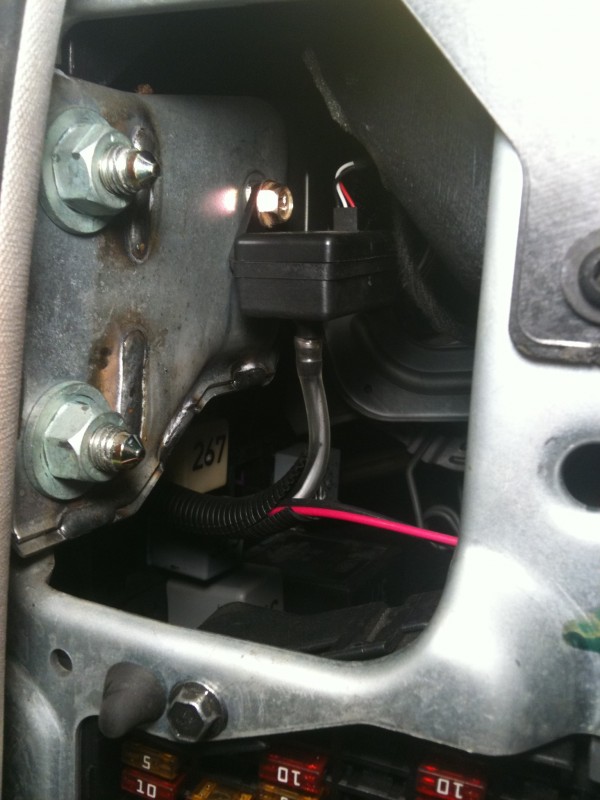

    Под капотом все, теперь прокладываем в дверь и устанавливаем датчик наддува, около блока реле немцы любезно запрессовали пару гаек M6, так что датчик очень удобно крепиться подходящим болтом

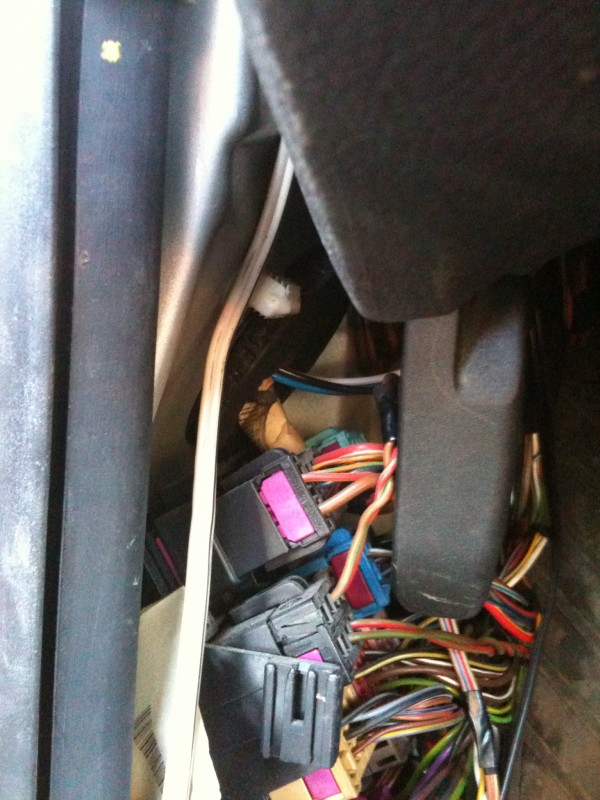

    Проводку подключаем к массе около блока реле, там несколько винтов с проводами под массу. Плюс подключаем к винту "X75" на блоке реле, ОБЯЗАТЕЛЬНО через предохранитель на проводе.

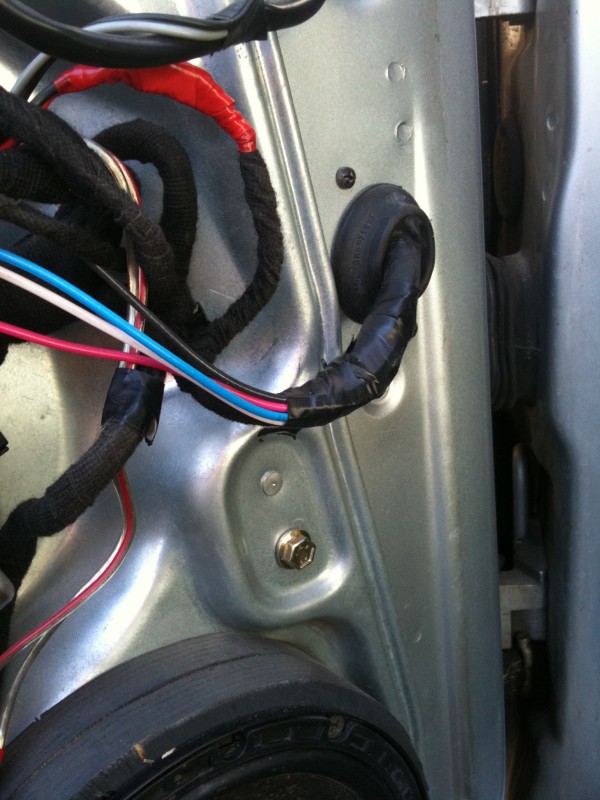

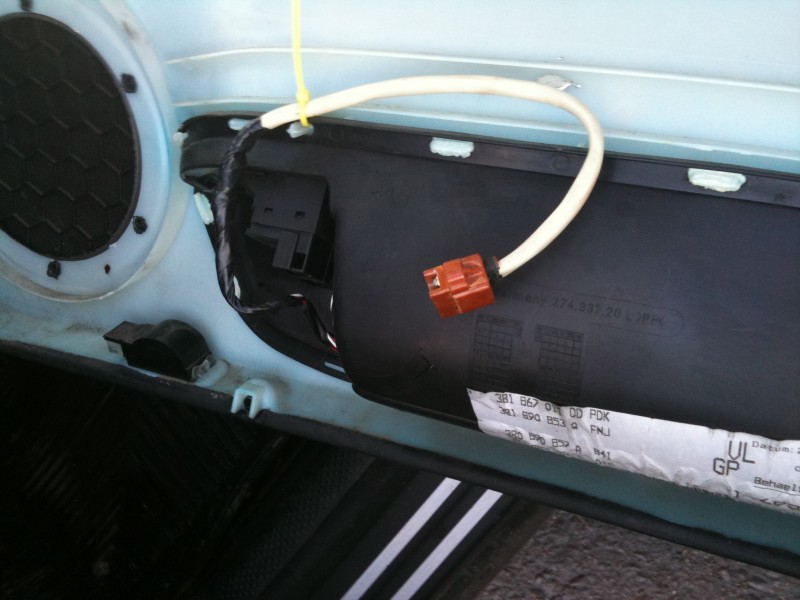

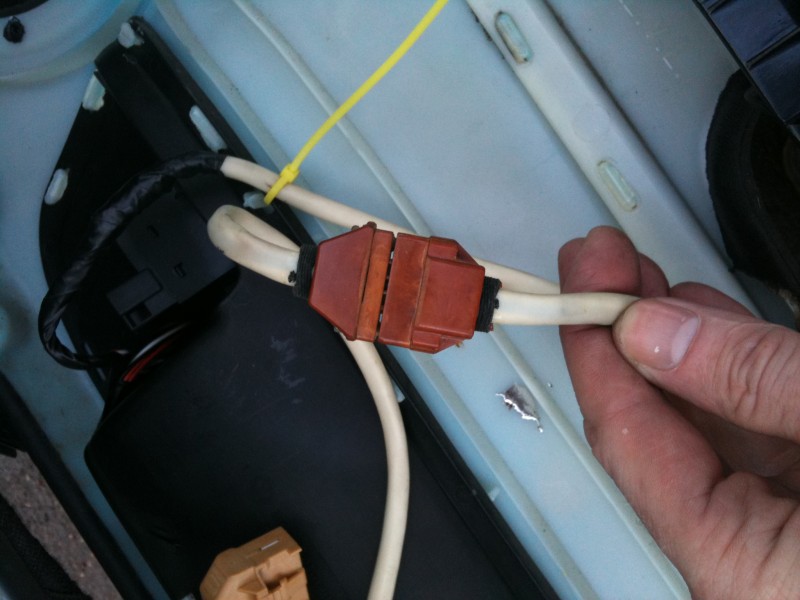

    Прокладываем провода в дверь






    Потом просверливаем отверстие 5-6мм в кармане обивки двери и просовываем провода от датчиков и подключаем к приготовленному разъему. У себя нашел разъем от старой военной техники.

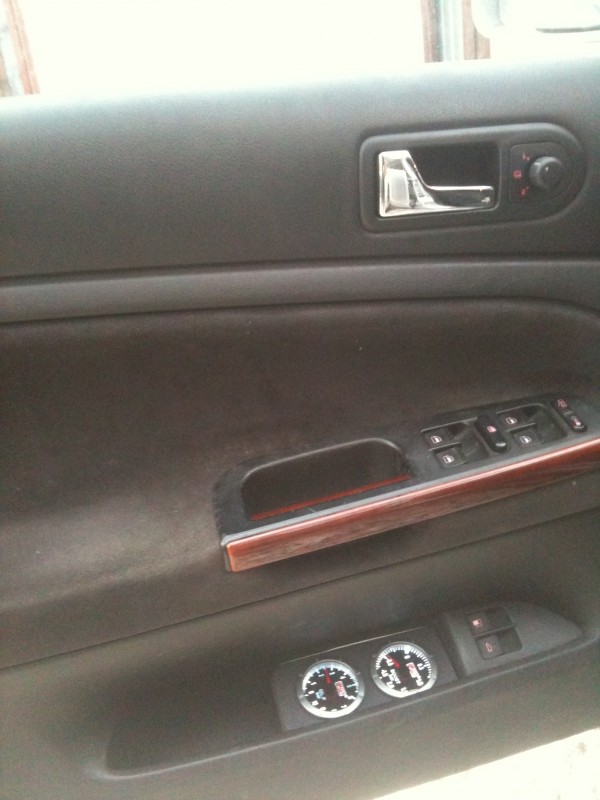

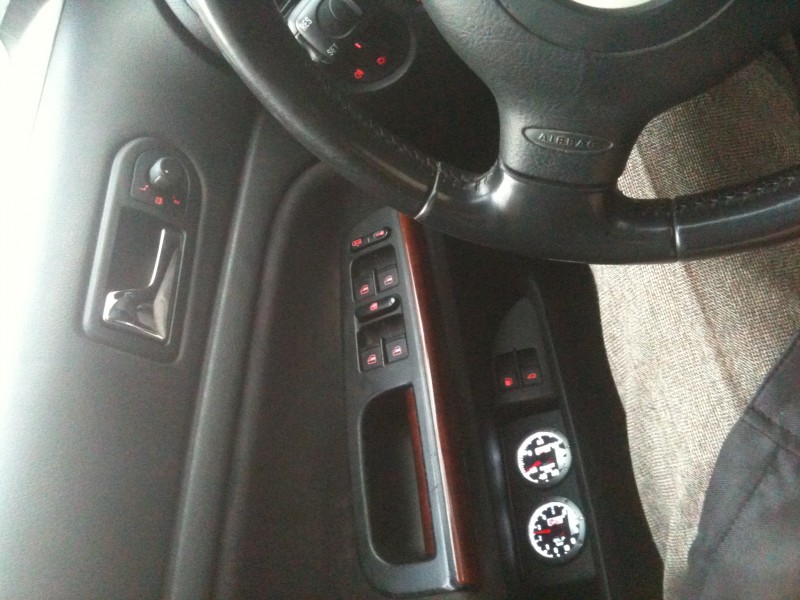

    Ну и финал, установка приборов в карман. Я не стал как либо их жестко закреплять, просто немного двустороннего скотча и пластмаска встала намертво. Не советую поворачивать приборы в сторону водителя, как повернуты кнопки открывания бензобака и багажника, лучше расположить их горизонтально, так будет меньше бликовать. Получилось как-то так







    Приборы читаются очень хорошо, все видно.


    P.S.

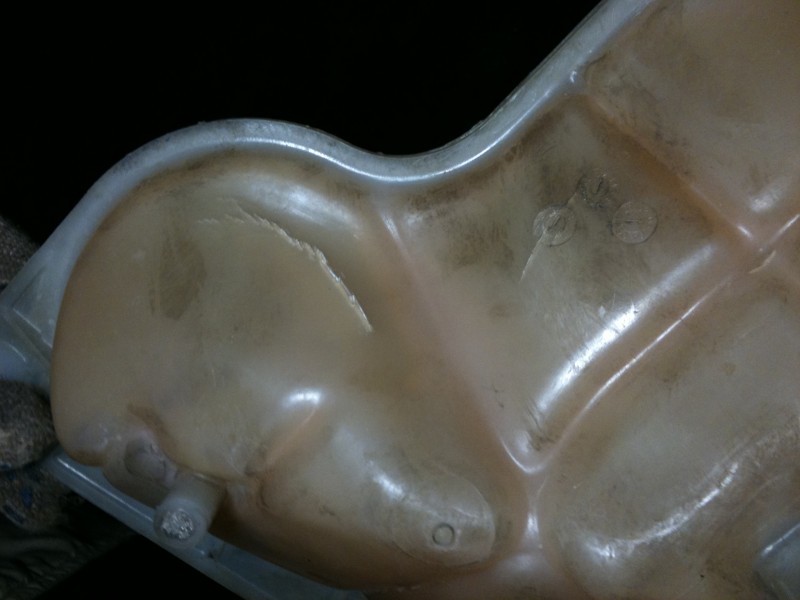

    Когда всем этим занимался, обнаружил трещины в бачке, решил поменять от греха... Советую всем, у кого старые бачки проверить на предмет трещин.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  2. #2
    Golf Аватар для rush
    Регистрация
    06.04.2007
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    33
    Сообщений
    958
    Спасибо +
    Получено: 40
    Отправлено: 21

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, отличный отчёт .
    А доп. приборы точно показывают?
    B6 BMR DSG 6 07 год, Чип. Не чипуйтесь в S Chip. Откликаюсь на Рушан.

  3. #3
    Phaeton Аватар для Romanches
    Регистрация
    16.05.2008
    Адрес
    100лица! ЮАО
    Возраст
    33
    Сообщений
    3,287
    Спасибо +
    Получено: 31
    Отправлено: 25

    0 Вы не можете благодарить!

    По умолчанию

    Отличный отчет! все теперь под контролем)))
    AMX 4motion МКПП -жиробас

    AWM, 03г,МТ ,1BE, bi-xenon,R16,чип от Kalexa,фронтальник(продан)

  4. #4
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от rush Посмотреть сообщение
    А доп. приборы точно показывают?
    Я особо не сравнивал, но вроде похоже на правду.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  5. #5
    Polo
    Регистрация
    05.10.2008
    Адрес
    Россия, Санкт-Петербург
    Возраст
    34
    Сообщений
    378
    Спасибо +
    Получено: 2
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    как приборы показывают?

  6. #6
    Passat Аватар для diavol
    Регистрация
    20.09.2010
    Адрес
    Мосвка Юг
    Возраст
    31
    Сообщений
    1,793
    Спасибо +
    Получено: 13
    Отправлено: 27

    0 Вы не можете благодарить!

    По умолчанию

    Кстати...у меня то же валяются приборы дома.....только цифровые)...автогага.остались от ТАЗа)..Тахометр.Давление масла...и темп.ОЖ.... как думаете стоит ли на пассат их колхозить?... есть место под них образовавшиеся от перехода на 1 din мафон.......
    VW Passat B5+ 1.8T AWM мкпп/chip/R17/bi-xenon/fmic/led stop - Продан!
    VW Passat B6 1.8
    TSI BZB 2008/Tiptronic/Highline

  7. #7
    Touareg Аватар для seregaxx
    Регистрация
    30.06.2008
    Адрес
    Россия, Москва, СЗАО
    Возраст
    38
    Сообщений
    2,569
    Спасибо +
    Получено: 39
    Отправлено: 18

    0 Вы не можете благодарить!

    По умолчанию

    witnessx, Куда подключал датчик давления масла???
    passat В5+ 1.8T AWT акпп 2004 продал
    passat B6 1/8TSI продал
    NF 2013 тачка зверь

  8. #8
    Golf
    Регистрация
    14.10.2008
    Адрес
    Россия
    Сообщений
    823
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    считаю выбор такого места установки не удачным
    в драйве порой то взгляд не успеваешь перевести на приборы для контроля, а тут придется шею сгибать
    но для оценки на стоячую, имхо, достойно
    ЗЫ лучше купить двойной подиум на рулевую колонку
    Последний раз редактировалось Number One; 16.03.2011 в 23:02.

  9. #9
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от pioneergti Посмотреть сообщение
    как приборы показывают?
    Нормально...


    Цитата Сообщение от seregaxx Посмотреть сообщение
    witnessx, Куда подключал датчик давления масла???
    В гнездо датчика давления масла


    Цитата Сообщение от Number One Посмотреть сообщение
    считаю выбор такого места установки не удачным
    Согласен, но я не гонщик, что бы постоянно быть в курсе всех параметров, но во время езды опустить глаза вниз не так сложно, люди СМСки набирают на ходу.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  10. #10
    Golf
    Регистрация
    14.10.2008
    Адрес
    Россия
    Сообщений
    823
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от witnessx Посмотреть сообщение
    люди СМСки набирают на ходу.
    Сегодня у нас почти в центре города(



    видимо тоже кто-то что-то набирал...

  11. #11
    Phaeton Аватар для Pirogoff
    Регистрация
    13.05.2006
    Адрес
    Россия, Тверь, Химки ЛБ
    Возраст
    43
    Сообщений
    3,189
    Спасибо +
    Получено: 4
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Присоединяюсь по поводу установки.....неудачное место, действительно надо на долго глаз от дороги отрывать, вообщем не эргономично для глаза.
    Тут пока прикуриваеш можно такую яму схватить или поймать кого на капот.....
    Тем более что есть решения, подиумы на стойку, на панель, на кожух рулевой колонки (хотя тож не айс на кожухе).....
    VW Passat B6 Variant SportKomfort_10; VW Transporter T4 2,5TDI_01; VW Tiguan 2,0TDI_11

  12. #12
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Pirogoff Посмотреть сообщение
    Присоединяюсь по поводу установки.....неудачное место, действительно надо на долго глаз от дороги отрывать, вообщем не эргономично для глаза.
    Тут пока прикуриваеш можно такую яму схватить или поймать кого на капот.....
    Тем более что есть решения, подиумы на стойку, на панель, на кожух рулевой колонки (хотя тож не айс на кожухе).....
    Я специально не хотел ставить приборы на стойку, панель или на любое видное место, дабы не портить дизайн салона, я не собирался делать гоночную машину. Просто эти показания я считаю иногда полезными, и не обязательно на них смотреть постоянно. Давление масла можно проверить и на стоящей машине. По поводу наддува.... вы магнитолу на ходу переключить сможете или только на стоящей машине?
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  13. #13
    Golf
    Регистрация
    14.10.2008
    Адрес
    Россия
    Сообщений
    823
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Pirogoff Посмотреть сообщение
    на кожух рулевой колонки (хотя тож не айс на кожухе).....
    Обоснуй) Я наоборот считаю, что оптимальнее не придумать

  14. #14
    Всем Перцам - Перец Клуба! Аватар для TheTERMINATOR
    Регистрация
    13.10.2006
    Адрес
    Россия, Москва, ЮЗАО
    Возраст
    44
    Сообщений
    14,056
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 53

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от witnessx Посмотреть сообщение
    Я специально не хотел ставить приборы на стойку, панель или на любое видное место, дабы не портить дизайн салона, я не собирался делать гоночную машину. Просто эти показания я считаю иногда полезными, и не обязательно на них смотреть постоянно. Давление масла можно проверить и на стоящей машине. По поводу наддува.... вы магнитолу на ходу переключить сможете или только на стоящей машине?
    Крайне плохое место для расположения приборов.

    Все приборы в автомобиле предназначены для оперативного контроля, распологаются в поле зрения водителя. Или у штурмана. Иначе, они не имеют смысла. А давление масла на стоячей машине можно посмотрев стрелочным манометром. Результат тот же, а точность выше.
    Машина как женщина - не важно сколько жрет, важно, сколько приносит удовольствия.

  15. #15
    Touareg Аватар для witnessx
    Регистрация
    06.01.2008
    Адрес
    Россия, Москва, ЮАО
    Возраст
    37
    Сообщений
    2,792
    Записей в дневнике
    2
    Спасибо +
    Получено: 169
    Отправлено: 214

    0 Вы не можете благодарить!

    По умолчанию

    Я не утверждаю, что место оптимальное для оперативного контроля. Но для получения дополнительной информации о работе двигателя вполне подойдет. Я пользуюсь, очень удобно, никаких проблем опустить глаза и увидеть показания не возникает, даже в режиме интенсивного разгона. Я сделал так как удобно мне, а не гонщикам или штурману.
    Подарки и сувениры родным и близким, ручной работы из натуральных материалов

  16. #16
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    11.07.2007
    Адрес
    Россия, Москва, ЗАО
    Возраст
    49
    Сообщений
    6,329
    Записей в дневнике
    3
    Спасибо +
    Получено: 311
    Отправлено: 343

    0 Вы не можете благодарить!

    По умолчанию

    Зачет! Колхоз- сугубо личное дело! Тебе нра!?!?!- и это самое главное! Ну а если и другие оценят- тогда Вообще СУПЕР!
    VW Passat 3BG 2002, 1.8T AWT+ чип, CLIMA. ручка.

  17. #17
    Phaeton Аватар для Pirogoff
    Регистрация
    13.05.2006
    Адрес
    Россия, Тверь, Химки ЛБ
    Возраст
    43
    Сообщений
    3,189
    Спасибо +
    Получено: 4
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Number One Посмотреть сообщение
    Обоснуй) Я наоборот считаю, что оптимальнее не придумать
    По основным приборам ничего не перекрывает???

    Цитата Сообщение от witnessx Посмотреть сообщение
    По поводу наддува.... вы магнитолу на ходу переключить сможете или только на стоящей машине?
    Исключительно только на стоячей, заглушенной, и в тихом тупике.....ночью.
    Попробуй поконтролировать наддув во время интенсивного и длительного разгона на предмет провалов и стравливаний, когда ловишь подрагивание и мелкие провалы стрелки......видимо мы сильно по разному ездим и вкладываем разный смысл в понятие "интенсивный" разгон
    VW Passat B6 Variant SportKomfort_10; VW Transporter T4 2,5TDI_01; VW Tiguan 2,0TDI_11

  18. #18
    Golf
    Регистрация
    14.10.2008
    Адрес
    Россия
    Сообщений
    823
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Pirogoff Посмотреть сообщение
    По основным приборам ничего не перекрывает???
    Как-то так
    Название: IMG_1780.jpg
Просмотров: 1860

Размер: 66.1 Кб

  19. #19
    Lupo
    Регистрация
    17.04.2007
    Адрес
    Россия, Тюмень
    Возраст
    32
    Сообщений
    151
    Спасибо +
    Получено: 0
    Отправлено: 1

    0 Вы не можете благодарить!

    По умолчанию

    с местом все нормально. я себе хотел в бардачок ставить, в итоге снял вообще - ибо давление масла дало расклад - сделал соответствующие выводы, сменил масло, контроль - и снял их вообще. Проверка манометром занимает 15 минут - раз в сезон проверяю сам.
    подпись... а нЭту!

  20. #20
    Phaeton Аватар для Pirogoff
    Регистрация
    13.05.2006
    Адрес
    Россия, Тверь, Химки ЛБ
    Возраст
    43
    Сообщений
    3,189
    Спасибо +
    Получено: 4
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Number One Посмотреть сообщение
    Как-то так
    Ну если вид идет по прямой от глаз то вроде все нормально.
    У себя отказался от такой установки, т.к сижу низко и достаточно откинувшись (привычка) и у меня сильно перекрывало либо приборы, либо экран с пиктограммами.
    VW Passat B6 Variant SportKomfort_10; VW Transporter T4 2,5TDI_01; VW Tiguan 2,0TDI_11
