    Радость OFF моторчик омывателя фар и лобового стекла

    Приветствую, коллеги! Помогите пожалуйста опытом, чтобы разрубить Гордиев узел. Можно ли заменить моторчик омывателя фар и лобового стекла (подтекает жидкость омывателя) на фольцвагене В6 не снимая бампер? И один ли там моторчик? Сколько стоит в среднем? Если можно схемку бы с омывателями фар для 1.8T BZB. Заранее спасибо, жду очень!
    Последний раз редактировалось SNEG 9; 06.03.2011 в 20:16.

  2. #2
    Всем Перцам - Перец Клуба! Аватар для Vital 86
    Регистрация
    02.08.2007
    Адрес
    Россия, Сургут
    Возраст
    45
    Сообщений
    16,369
    Спасибо +
    Получено: 1,974
    Отправлено: 3,783

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    Если можно схемку бы с омывателями фар для 1.8T BZB.
    можно

    Описание монтажа системы фароочистки
    1 - Правый подъемный цилиндр с форсункой
    q снятие и установка держателя форсунок → Глава
    q настройка форсунок → Глава
    q снятие и установка подъемного цилиндра → Глава
    2 - Левый подъемный цилиндр с форсункой
    q снятие и установка держателя форсунок → Глава
    q настройка форсунок → Глава
    q снятие и установка подъемного цилиндра → Глава
    3 - Уголок
    q подключение к подъемному цилиндру левой форсунки
    q фитинги трубок системы стеклоомывателя и фароочистки → Глава
    4 - Тройник
    q распределение омывающей жидкости к форсункам системы фароочистки
    5 - Уголок
    q подключение к подъемному цилиндру правой форсунки
    q фитинги трубок системы стеклоомывателя и фароочистки → Глава
    6 - Верхняя часть бачка стеклоомывателя и омывателя фар
    q снятие и установка → Глава.
    q снятие и установка однокомпонентного бачка стеклоомывателя → Глава
    7 - Шланг
    8 - Уголок
    q Соединение с насосом омывателя фар
    9 - Насос системы очистки фар -V11-
    q снятие и установка → Глава
    q проверка → Глава
    10 - Датчик уровня жидкости в бачке стеклоомывателя -G33-
    q снятие и установка → Глава
    11 - Нижняя часть бачка стеклоомывателя и омывателя фар
    q снятие и установка → Глава.

    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    Можно ли заменить моторчик омывателя фар и лобового стекла (подтекает жидкость омывателя) на фольцвагене В6 не снимая бампер?
    нет


    Снятие и установка насоса системы очистки фар -V11-
    Насос омывателя фар -V11- установлен на бачке стеклоомывателя и омывателя фар в правой колесной нише.

    Снятие:
    – Выключить зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).
    – Снять кожух переднего бампера → Кузовные работы; Группа ремонта63.
    – Отсоединить штекерное соединение -1- и извлечь насос -2- вверх из бачка.
    – Принять вытекающую омывающую жидкость в подходящую емкость.
    Установка:
    Монтаж осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
    – После завершения монтажа удалить воздух из системы фароочистки → Глава.

    скажи, какая проблема то у тебя? Может так подскажем силами коллективного разума
    "Если вам показалось, что я выразился достаточно ясно, вы неверно меня поняли" А.Гринспен

  3. #3
    Lupo
    Регистрация
    16.05.2010
    Адрес
    Тамбов,Рассказово
    Возраст
    41
    Сообщений
    199
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Здравствуй, Vital 86! Низкий поклон! Как всегда, одним из первых со схемой именно Сургут откликнулся. Спасибо!!! Теперь знаю, что снимать бампер по любому. Обратил внимание, что для некоторых Форумчан это вообще не проблема, видно придется и мне самому осваивать сей процесс. Проблема в том, что потекла омывающая жидкость достаточно резво: 1 литр в сутки под правое переднее колесо, до этого ни грамма никогда не уходило. Точно, что жидкость не размораживалась в бачке, а бывший хозяин говорил, что один из моторчиков имеет треснутый корпус, так что вероятно именно ему и копец пришел. Поэтому предположительно на него и грешу. Так все-таки два моторчика или один? И что за нюанс с удалением воздуха из системы??? Подскажите, плиз, силами коллективного разума...

  4. #4
    Всем Перцам - Перец Клуба! Аватар для Vital 86
    Регистрация
    02.08.2007
    Адрес
    Россия, Сургут
    Возраст
    45
    Сообщений
    16,369
    Спасибо +
    Получено: 1,974
    Отправлено: 3,783

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    а бывший хозяин говорил, что один из моторчиков имеет треснутый корпус, так что вероятно именно ему и копец пришел.
    там ещё есть колечко между верхним (омыватель стекла) и нижним (омыватель фар ) бачками 3c0955489a
    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    Обратил внимание, что для некоторых Форумчан это вообще не проблема, видно придется и мне самому осваивать сей процесс.

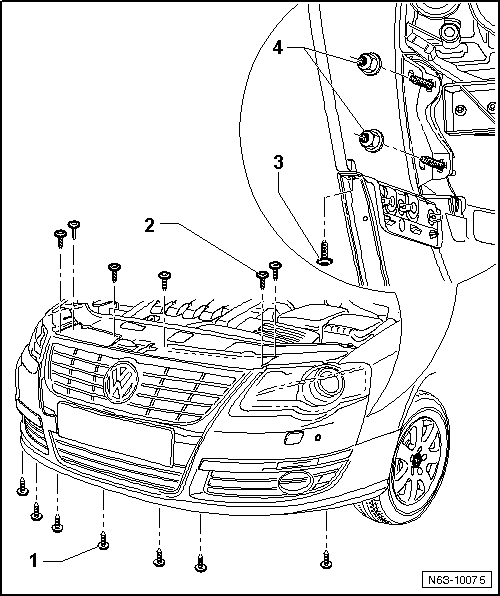

    Снятие
    – Снять передние подкрылки слева и справа → Глава
    – Выкрутить винты -2- сверху из рамки радиатора.
    – Открутить винты -1- снизу.
    – Выкрутить винты -3- (направленные вверх) слева и справа.
    – Открутить шестигранные гайки -4- на крыльях слева и справа.
    Дальнейшее снятие возможно только при помощи второго механика.
    – Вместе со вторым механиком извлечь облицовку бампера параллельно из приемных гнезд крыльев.
    указания и предписания по работам с парковочным ассистентом см. → Электрооборудование; Группа ремонта94
    Указания и предписания по работам с парковочным ассистентом см. → Электрооборудование; Группа ремонта94
    – Отсоединить (при наличии) шланговую муфту магистралей омывателя фар → Электрооборудование; Группа ремонта92




    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    Так все-таки два моторчика или один?
    я понял что два

    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    И что за нюанс с удалением воздуха из системы??
    Удаление воздуха из системы фароочистки
    Чтобы обеспечить безупречную работу системы фароочистки, после монтажных работ или в начале эксплуатации необходимо удалить воздух из данной системы.
    – Заполнить бачок системы стеклоомывателя и фароочистки.
    – Запустить двигатель.
    – Включить основные фары в положение „EIN/ВКЛ“.
    – Несколько раз включить систему фароочистки (3-5 импульсов по 3 секунды каждый).
    – При необходимости повторить процедуру удаления воздуха еще раз, пока не будет достигнута безупречная работа выдвижных цилиндров и жиклеров.
    "Если вам показалось, что я выразился достаточно ясно, вы неверно меня поняли" А.Гринспен

  5. #5
    Знатный Перец Клуба VW Passat B5! Аватар для ГАВР
    Регистрация
    06.08.2006
    Адрес
    Россия, Москва, СЗАО
    Возраст
    40
    Сообщений
    6,142
    Записей в дневнике
    14
    Спасибо +
    Получено: 62
    Отправлено: 261

    0 Вы не можете благодарить!

    По умолчанию

    Vital 86, сто пятьсот мульонов!
    Саня, на черном B6!!!!
    Наше Имя - Зенит!













  6. #6
    Lupo
    Регистрация
    16.05.2010
    Адрес
    Тамбов,Рассказово
    Возраст
    41
    Сообщений
    199
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Спасибо!!!!!!! Vital 86! Я в ауте! Все как на ладони, не устаю петь дифирамбы ! А за информацию про кольцо между бачками омывания отдельное спасибо, не знал...а то разберешь морду, а именно в этой прокладке проблема, вот и мечись тогда в поиске, закажу заранее, что получится отпишусь...теперь дело за малым - реализовать, еще раз спасибо!!! Кто за награды на сайте ответственный? Дайте пожайлуста медаль Vital 86 за помощь людям на форуме, по моему будет вполне справедливо!!!
    Последний раз редактировалось SNEG 9; 07.03.2011 в 16:08.

  7. #7
    Lupo
    Регистрация
    16.05.2010
    Адрес
    Тамбов,Рассказово
    Возраст
    41
    Сообщений
    199
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    День добрый! Сегодня попытался прояснить ситуацию и добирался до моторчиков через нишу дополнительной фары на бампере. Моторчиков два, стоят друг за другом по ходу движения. Передний (он больше) - омывает фары, а второй (меньше) - лобовое стекло. У меня треснут передний, но из под него омывающая жидкость не течет, а подтекает откуда-то сверху. Может быть в месте соединения верхнего и нижнего бачков. Может у кого есть фотоотчет какой по вопросу как они соединяются??? Кстати когда добирался к моторчикам, случайно обратил внимание, что саморез переднего подкрылка практически точно попадает в нижнюю часть бачка омывателя и подтирает его резьбой, накрутил на него пластиковый квадрат, как там и был. Так что будет возможность обратите внимание у себя, а то может стать неприятным сюрпризом...
    Последний раз редактировалось SNEG 9; 09.03.2011 в 13:48.

  8. #8
    Знатный Перец Клуба VW Passat B5!
    Регистрация
    07.11.2005
    Адрес
    Россия, Санкт-Петербург
    Возраст
    38
    Сообщений
    5,999
    Спасибо +
    Получено: 23
    Отправлено: 87

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    Может быть в месте соединения верхнего и нижнего бачков. Может у кого есть фотоотчет какой по вопросу как они соединяются???
    та как я понял чтото типа прокладки:



    Но вполне возможно, что одному из бачков, что не редкость, пришел привет, в виде трещины и тп.

  9. #9
    Lupo
    Регистрация
    16.05.2010
    Адрес
    Тамбов,Рассказово
    Возраст
    41
    Сообщений
    199
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Allman Посмотреть сообщение
    та как я понял чтото типа прокладки:



    Но вполне возможно, что одному из бачков, что не редкость, пришел привет, в виде трещины и тп.
    Приветствую! Спасибо Allman! Схемка классная и прокладка под номером 4 по ходу дела самая та. Значит может она, а может на счет трещин ты прав, может и копец одному пришел. Буду смотреть, что получиться отпишусь. Еще раз спасибо!
    Последний раз редактировалось SNEG 9; 09.03.2011 в 14:17.

  10. #10
    Всем Перцам - Перец Клуба! Аватар для Vital 86
    Регистрация
    02.08.2007
    Адрес
    Россия, Сургут
    Возраст
    45
    Сообщений
    16,369
    Спасибо +
    Получено: 1,974
    Отправлено: 3,783

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    Может у кого есть фотоотчет какой по вопросу как они соединяются???

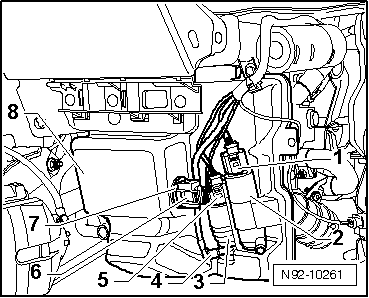

    Снятие и установка верхней части бачка омывателя и системы очистки фар
    Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства

    t Динамометрический ключ -V.A.G 1783-
    Снятие:
    – Выключить зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).
    – Снять кожух переднего бампера → Кузовные работы; Группа ремонта63.
    – Снять передний правый подкрылок → Кузовные работы; Группа ремонта66.
    – Снять правую основную фару → Глава.
    – Привести рамку радиатора в сервисное положение → Кузовные работы; Группа ремонта50.


    – Расклипсовать провода из верхней части бачка -4-.
    – Выкрутить винты -1-, -2- и -3-.
    ИнструкцияДля обеспечения доступа к крепежному болту -2-, в зависимости от комплектации, можно открутить держатель трубок, которые находятся сверху болта.
    – Выкрутить крепежный болт -7- из колесного подкрылка.
    – Извлечь верхнюю часть бачка -4- вертикально верх из резиновой втулки -6- нижней части бачка стеклоомывателя -5-.
    – Движением вверх извлечь верхнюю часть бачка из автомобиля.
    Установка:
    Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:

    – Вставить верхнюю часть бачка -4- в вертикальном положении в резиновую втулку -6- нижней части бачка стеклоомывателя.
    Инструкцияt Для соединения двух частей бачка нанести на резиновую втулку -6- в случае необходимости смазку, не оказывающую воздействия на резину и синтетические материалы (например, полиэтиленглюколь).
    t При монтаже верхней части бачка системы стеклоомывателя и фароочистки следить за тем, чтобы соседние трубки не были передавлены и были заклипсованы в прежнем положении на бачке.
    – Затянуть все резьбовые соединения предписанными моментами → Глава.
    – После завершения монтажа удалить воздух из системы фароочистки → Глава.
    "Если вам показалось, что я выразился достаточно ясно, вы неверно меня поняли" А.Гринспен

  11. #11
    Lupo
    Регистрация
    16.05.2010
    Адрес
    Тамбов,Рассказово
    Возраст
    41
    Сообщений
    199
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Нет слов! Без комментариев, просто СПАСИБО!!!

  12. #12
    Lupo
    Регистрация
    16.05.2010
    Адрес
    Тамбов,Рассказово
    Возраст
    41
    Сообщений
    199
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Приветствую, коллеги! Вчера просмотрел все возможные варианты течи омывайки на моем Вульфе. И через нишу бампера, и сверху...такое ощущение, что между верхним и нижним бачком не было герметично, поджал до щелчка, сегодня утром проверил - умывайка ушла совсем чуть чуть - около 100 мл. , а не как раньше - 1 литр за сутки. Интересно, что у меня нет крепежного болта №20 с вышепредставленной схемы, я в раздумьях, что будет дальше, отпишусь, но пока в позитиве, улучшения на лицо, так что что-то можно и самому улучшить...пока рад, а дальше посмотрим...

  13. #13
    Lupo
    Регистрация
    16.05.2010
    Адрес
    Тамбов,Рассказово
    Возраст
    41
    Сообщений
    199
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Приветствую коллеги! Не покупайте такие подкрылки на своих железных коней! Сегодня помогал менять у товарища на В6! Раскрошился у меня в руках, пластик ломкий ужасно, при малейшей нагрузке он крошится! А на моем авто тупо треснул верхний бачок омывателя фар и лобового стекла, придется снимать бампер...
    Последний раз редактировалось SNEG 9; 02.04.2011 в 21:25.

  14. #14
    Touareg
    Регистрация
    26.09.2006
    Адрес
    Беларусь, Могилев
    Возраст
    43
    Сообщений
    2,891
    Записей в дневнике
    2
    Спасибо +
    Получено: 5
    Отправлено: 3

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    придется снимать бампер...
    И не только бампер, а еще и выдвигать "телевизор". Новая верхняя часть, как и нижняя по 50-55$.

  15. #15
    Lupo
    Регистрация
    16.05.2010
    Адрес
    Тамбов,Рассказово
    Возраст
    41
    Сообщений
    199
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от Fast Посмотреть сообщение
    И не только бампер, а еще и выдвигать "телевизор".
    Добрый вечер! Спасибо за информацию, насколько сложно сдвинуть "телевизор"? Нет ли описания? Заранее спасибо.

  16. #16
    Всем Перцам - Перец Клуба! Аватар для Vital 86
    Регистрация
    02.08.2007
    Адрес
    Россия, Сургут
    Возраст
    45
    Сообщений
    16,369
    Спасибо +
    Получено: 1,974
    Отправлено: 3,783

    0 Вы не можете благодарить!

    По умолчанию

    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    насколько сложно сдвинуть "телевизор"? Нет ли описания?

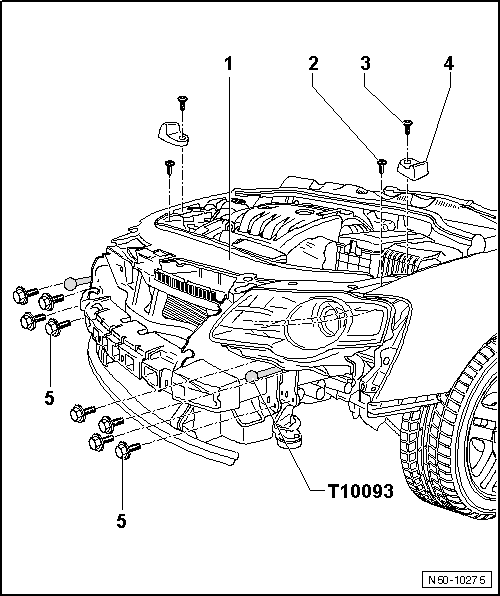

    Снять облицовочную панель переднего бампера → Глава
    – В автомобилях с интеркулером отсоединить напорные шланги → Глава
    – Выкрутить болты -5- на левом и правом лонжеронах.
    – Вкрутить специальный инструмент направляющие штифты -T 10093- на левом и правом лонжеронах.
    – Выкрутить винты -2- и -3- с упором -4- слева и справа из рамки радиатора -1-.
    – Рамку радиатора -1- можно вытянуть вперед примерно на 10 см на специальном инструменте направляющих штифтах -T 10093-.
    Цитата Сообщение от SNEG 9 Посмотреть сообщение
    А на моем авто тупо треснул верхний бачок омывателя фар и лобового стекла, придется снимать бампер...
    Снятие и установка верхней части бачка омывателя и системы очистки фар
    Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства

    t Динамометрический ключ -V.A.G 1783-
    Снятие:
    – Выключить зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).
    – Снять кожух переднего бампера → Кузовные работы; Группа ремонта63.
    – Снять передний правый подкрылок → Кузовные работы; Группа ремонта66.
    – Снять правую основную фару → Глава.
    – Привести рамку радиатора в сервисное положение → Кузовные работы; Группа ремонта50.
    – Открутить крепление топливного фильтра и отложить фильтр с подсоединенными трубками в сторону.

    – Расклипсовать провода из верхней части бачка -4-.
    – Выкрутить винты -1-, -2- и -3-.
    ИнструкцияДля обеспечения доступа к крепежному болту -2-, в зависимости от комплектации, можно открутить держатель трубок, которые находятся сверху болта.
    – Выкрутить крепежный болт -7- из колесного подкрылка.
    – Извлечь верхнюю часть бачка -4- вертикально верх из резиновой втулки -6- нижней части бачка стеклоомывателя -5-.
    – Движением вверх извлечь верхнюю часть бачка из автомобиля.
    Установка:
    Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:

    – Вставить верхнюю часть бачка -4- в вертикальном положении в резиновую втулку -6- нижней части бачка стеклоомывателя.
    Инструкцияt Для соединения двух частей бачка нанести на резиновую втулку -6- в случае необходимости смазку, не оказывающую воздействия на резину и синтетические материалы (например, полиэтиленглюколь).
    t При монтаже верхней части бачка системы стеклоомывателя и фароочистки следить за тем, чтобы соседние трубки не были передавлены и были заклипсованы в прежнем положении на бачке.
    – Затянуть все резьбовые соединения предписанными моментами → Глава.
    – После завершения монтажа удалить воздух из системы фароочистки → Глава.

    "Если вам показалось, что я выразился достаточно ясно, вы неверно меня поняли" А.Гринспен

  17. #17
    Lupo
    Регистрация
    16.05.2010
    Адрес
    Тамбов,Рассказово
    Возраст
    41
    Сообщений
    199
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Вечер добрый! СПАСИБО, мудрый Vital 86, как всегда на высоте, пусть удача, здоровье и счастье никогда не покидают вашу обитель, ваших родных и близких!

  18. #18
    Всем Перцам - Перец Клуба! Аватар для Vital 86
    Регистрация
    02.08.2007
    Адрес
    Россия, Сургут
    Возраст
    45
    Сообщений
    16,369
    Спасибо +
    Получено: 1,974
    Отправлено: 3,783

    0 Вы не можете благодарить!

    По умолчанию

    SNEG 9,
    спасибо
    "Если вам показалось, что я выразился достаточно ясно, вы неверно меня поняли" А.Гринспен

  19. #19
    Lupo
    Регистрация
    16.05.2010
    Адрес
    Тамбов,Рассказово
    Возраст
    41
    Сообщений
    199
    Спасибо +
    Получено: 1
    Отправлено: 0

    0 Вы не можете благодарить!

    По умолчанию

    Приветствую, Коллеги! Подскажите пожалуйста номерок клеммы проводки на датчик омывающей жидкости на В6 бачек с омывателем фар, (сегодня сломал), заранее признателен...есть ли какие сложности и нюансы при замене???


Похожие темы

  1. Ответов: 15
    Последнее сообщение: 14.02.2007, 10:50
  2. Бачек омывателя лобового стекла
    от поручик в разделе Архив 2006г.
    Ответов: 7
    Последнее сообщение: 12.12.2006, 23:51
  3. Ответов: 3
    Последнее сообщение: 26.11.2006, 11:52
  4. Ответов: 8
    Последнее сообщение: 13.08.2006, 22:33
  5. Форсунки омывателя лобового стекла
    от Vid в разделе Архив 2005г.
    Ответов: 12
    Последнее сообщение: 14.09.2005, 12:27

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
