Автор: Oleg-kv

После нескольких вопросов "Как меняется лампочка подсветки в прикуривателе?", решил снять переднюю секцию центральной консоли панель пепельницы и прикуривателя) и восстановить подсветку.
Кстати, попутно выяснил, что сам прикуриватель не работает, отогнулись пластины в гнезде.

Прикуривателем никогда не пользовался, а вот гнездом постоянно - то зарядник для мобильника, то а/м насос или пылесос.
Вероятно из-за них и отогнулись две пластинки, по которым подается +12В.
Подогнуть пластинки можно отверткой, предварительно отключив прикуриватель,
или использовать вместо отвертки что-нибудь неметаллическое.


Лично я сначала все разобрал.
Процесс разборки очень простой

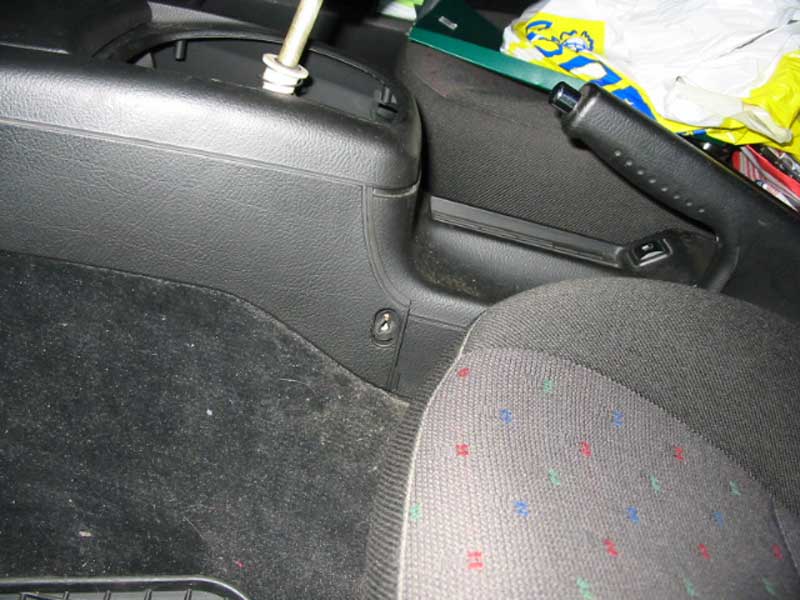

1. Вытаскиваем две заглушки и откручиваем два болта

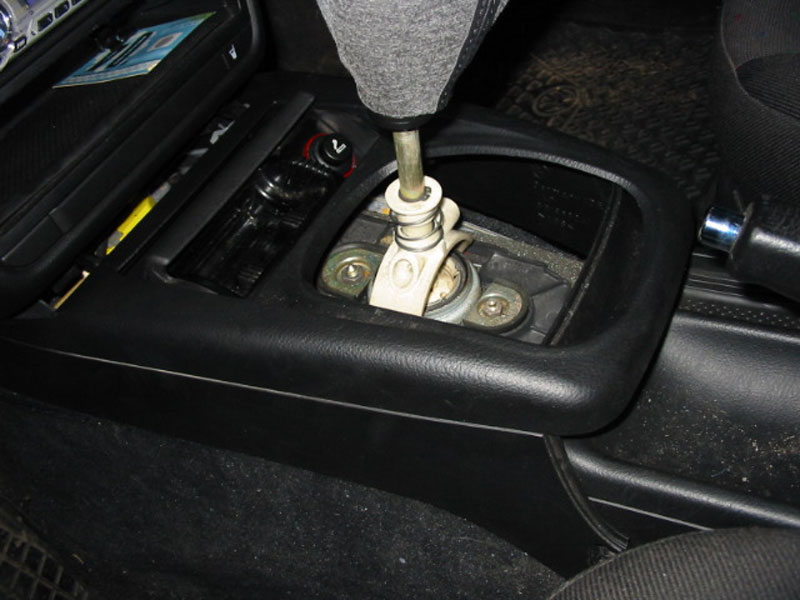

2. Отделяем нижнюю часть защитного чехла от центральной консоли и поднимаем вверх


3. Взяв панель по бокам снизу, отогнув края вбок и вперед вытаскиваем края из под задней части панели


4. Вытащив из зацепления с задней частью, сдвигаем панель назад и поднимаем заднюю часть вверх


5. Отсоединяем штекер прикуривателя (двумя тонкими плоскими отвертками отжав защелки)..

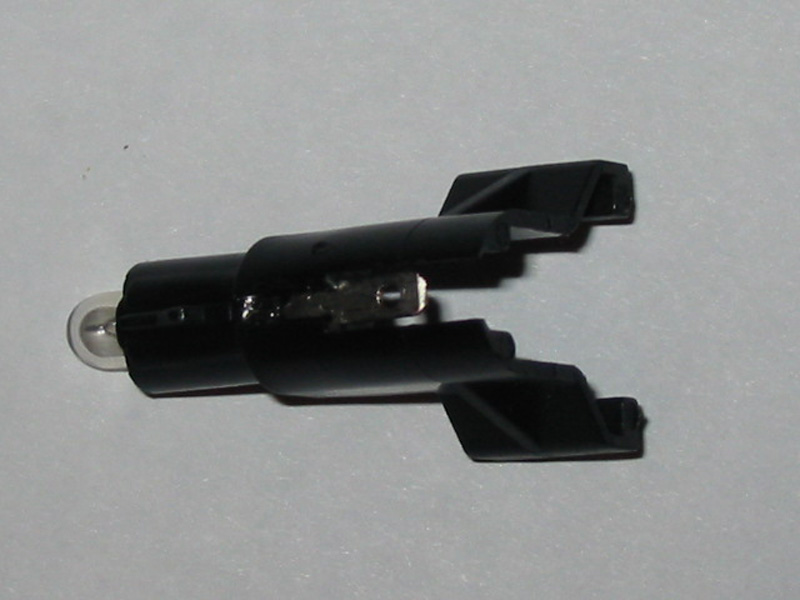

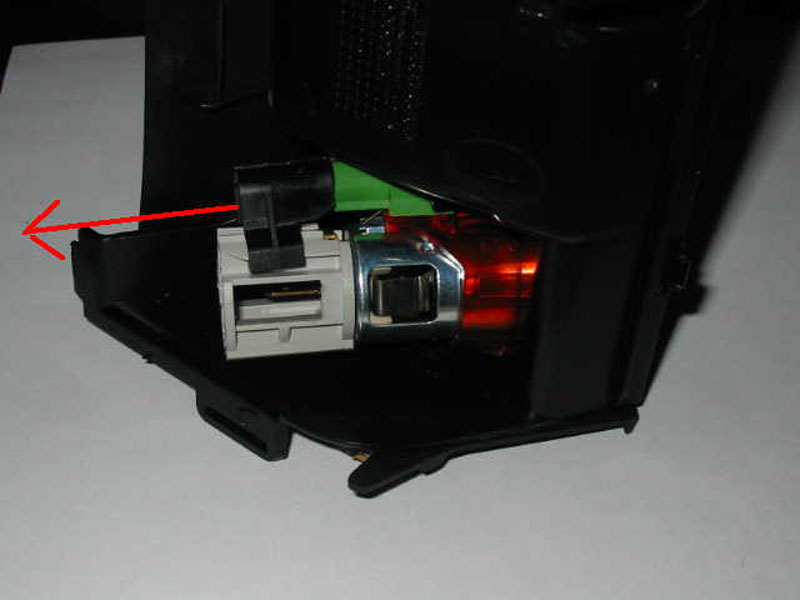

6. Панель у вас в руках, вытаскиваем лампочку подсветки (в черном пластмассовом корпусе)
Обычная безцокольная лампочка 2Вт 12В находится в черном пластмассовом корпусе, контакты лампочки точечной сваркой приварены к пластинам.


Я разобрал полностью корпус и припаял контакты лампочки к пластинам.
Но т.к. контакты припаиваются слабо, при установке пластин с лампочкой обратно в корпус, пайка отлетает.





Поэтому пришлось собрать назад корпус с пластинами, вставить лампочку, поострее заточить жало паяльника и припаять концы лампочки к пластинам.
Собираем все в обратной последовательности.
